村田10.7MHz调频鉴频电子元器件

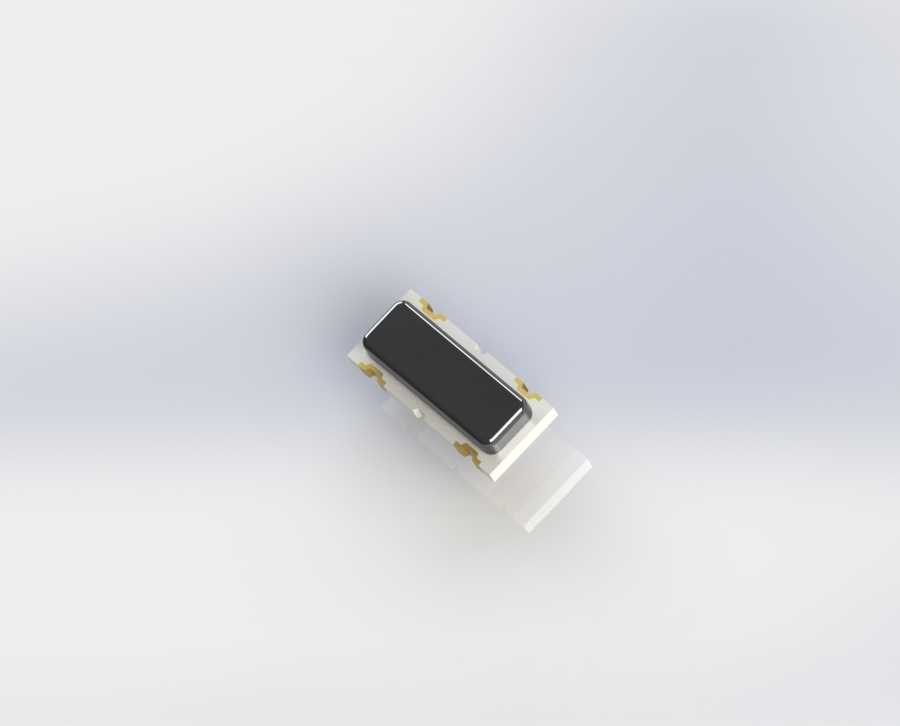

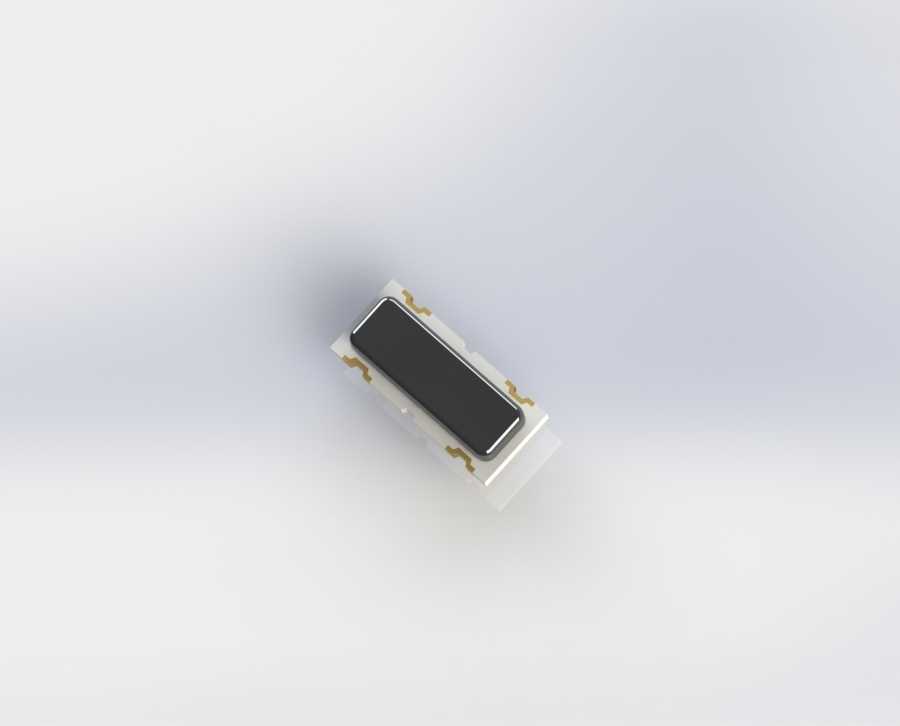

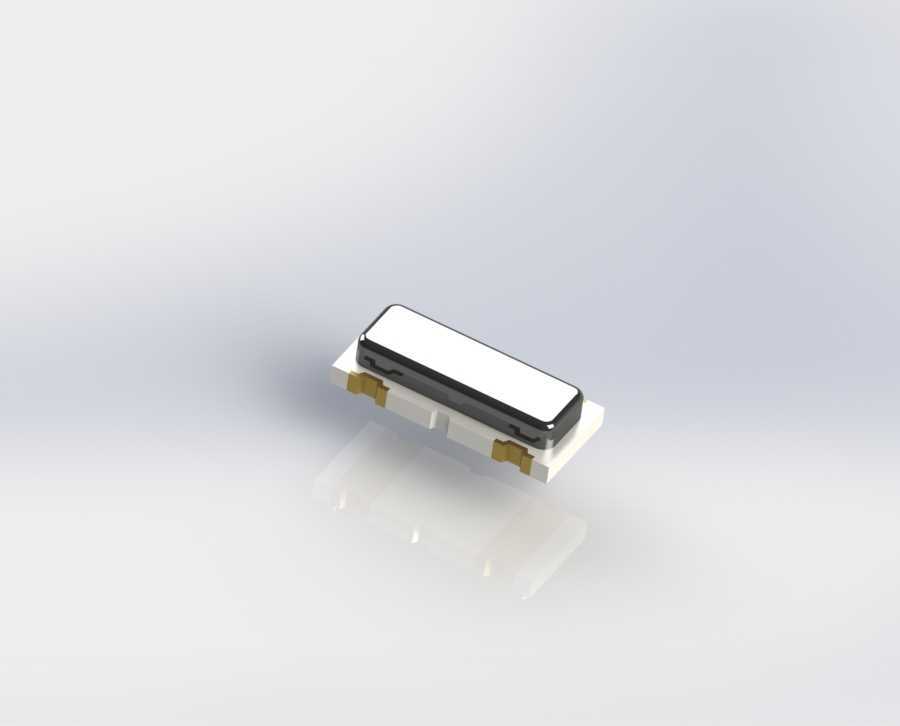

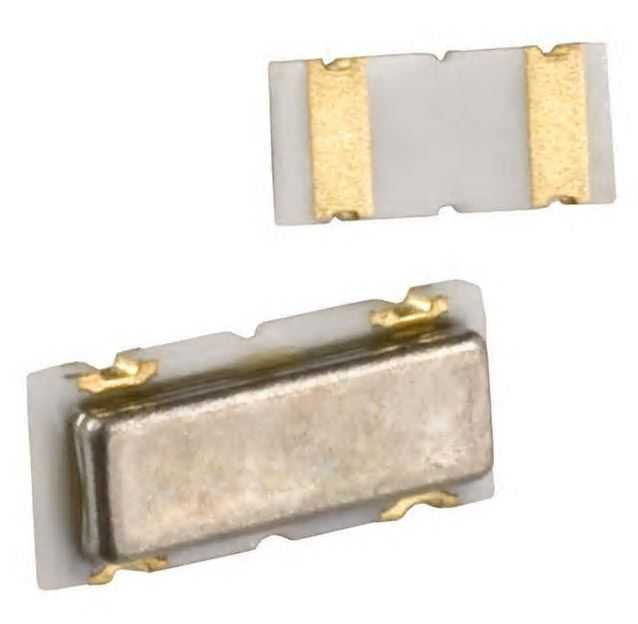

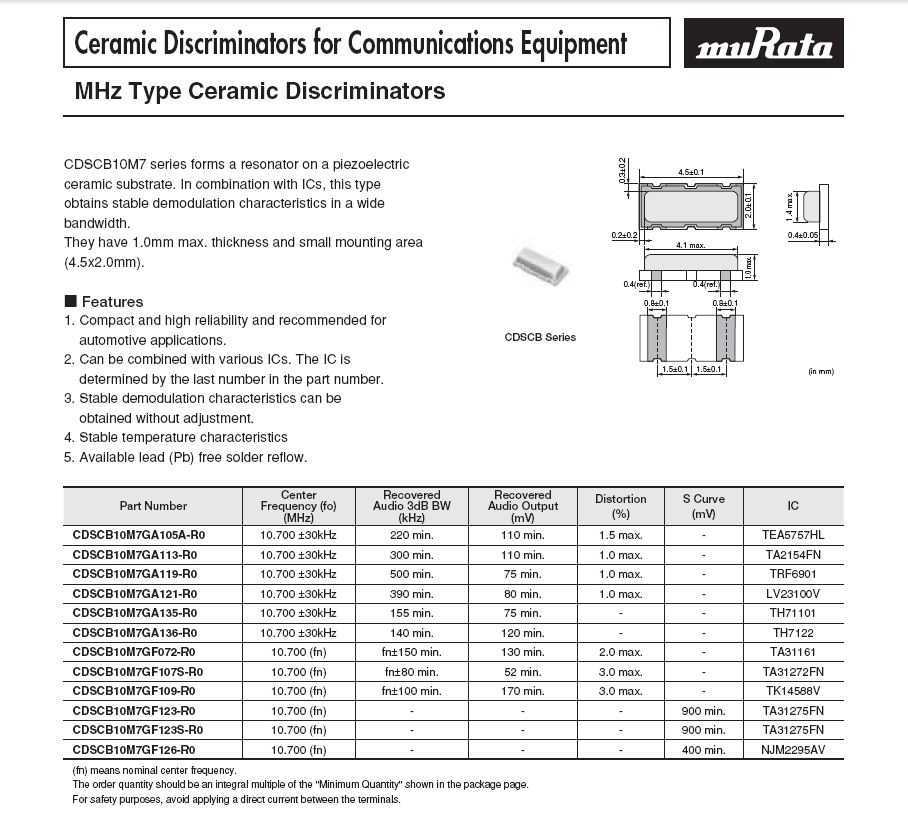

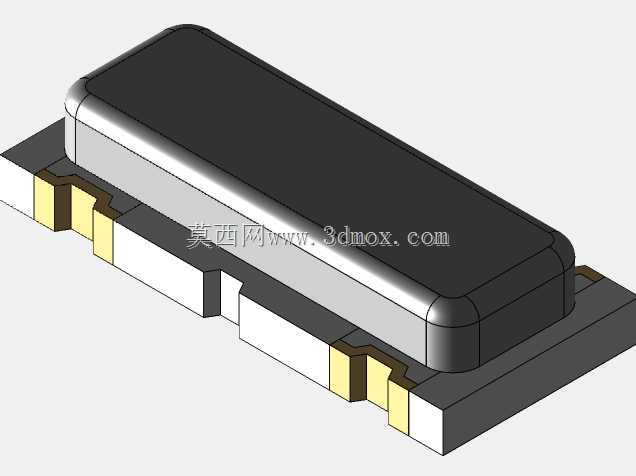

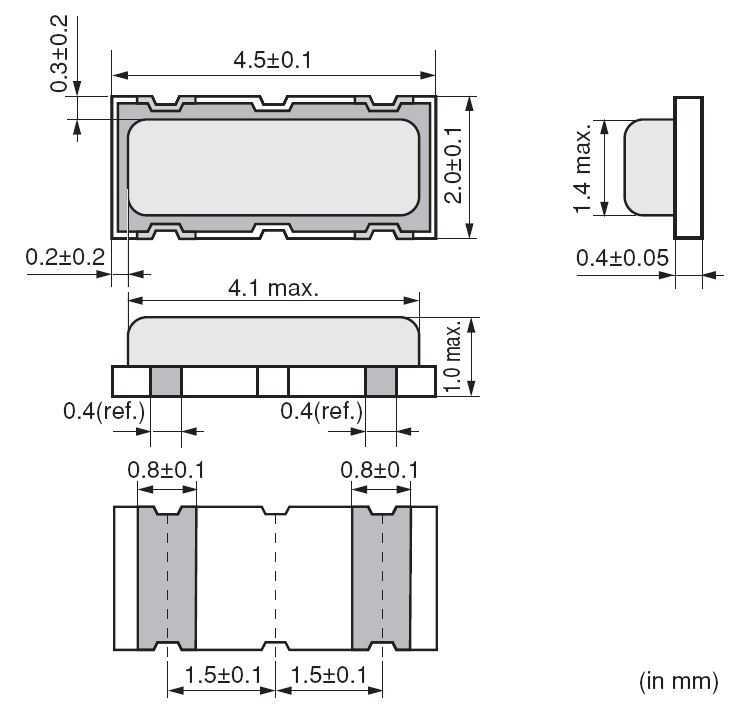

在超外差式射频接收链路的设计工作中，中频信号的频率解调环节直接决定了整机的接收灵敏度与信号还原度，这类10.7MHz规格的CDSCB调频鉴频器，是消费类、工业类FM接收设备中频链路的核心无源器件，常布置在第一级中频混频器的输出后端，承担将调频载波的频率偏移量转换为对应幅值音频信号的核心功能。不同于高精度晶振类器件追求极致的频率稳定度，这类陶瓷基鉴频器件的设计思路偏向于平衡成本与性能，在满足民用级接收设备解调精度要求的前提下，尽可能压缩器件体积、降低物料成本，适配大批量消费电子的生产需求。从结构设计维度看，该器件采用4520标准表贴封装，本体长宽尺寸严格控制在4.50mm×2.00mm区间，厚度适配常规SMT贴片工艺的共面性要求，焊盘位置与同封装规格的陶瓷滤波器完全兼容，在PCB布局阶段可直接与同尺寸滤波器件进行邻位布置，无需额外预留异形安装空间，能有效压缩中频信号链路的走线长度，减少高频信号的传输损耗与空间串扰。在实际选型应用中，这类器件的可选带宽覆盖140KHz至500KHz区间，设计人员可根据整机的接收带宽需求、邻道抑制指标匹配对应带宽型号，无需额外增加外围匹配电路即可完成解调功能搭建，相比采用分立LC元件搭建的解调电路，集成式鉴频器的温度漂移特性、批次一致性表现更优，能大幅减少生产环节的调试工作量。建模过程中需要重点关注器件本体的陶瓷基座与金属屏蔽盖的配合公差，表贴焊盘的伸出长度与厚度需要完全匹配实际SMT钢网的开口尺寸，避免在PCB装配仿真中出现焊盘干涉、贴装偏移的误判，同时金属屏蔽盖与陶瓷基座的衔接台阶需要还原真实器件的结构特征，确保结构评审阶段能准确评估器件周边的避让空间，避免与机壳、相邻高器件发生物理干涉。这类器件除了传统FM广播接收设备外，也可应用在短距离无线数传、无线对讲设备的中频解调链路中，在对成本敏感、解调精度要求适中的射频场景下，是兼顾性能与成本的优选方案，建模时还原的真实尺寸边界，也能为硬件工程师的PCB布局、结构工程师的堆叠设计提供准确的三维参考依据。
