多工位折弯安装固定钣金支架结构

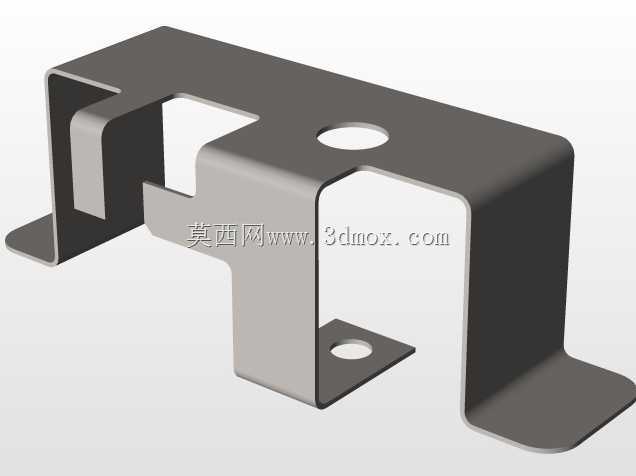

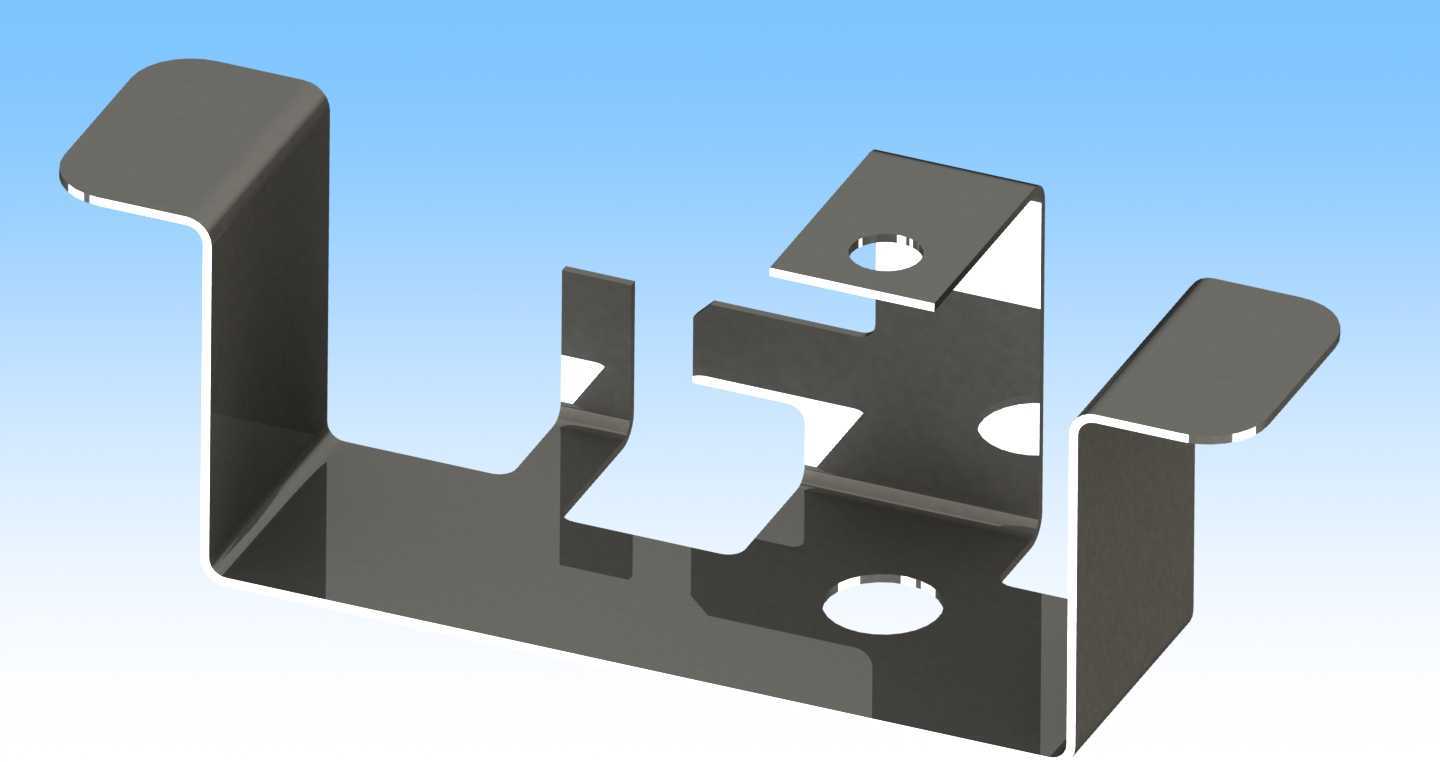

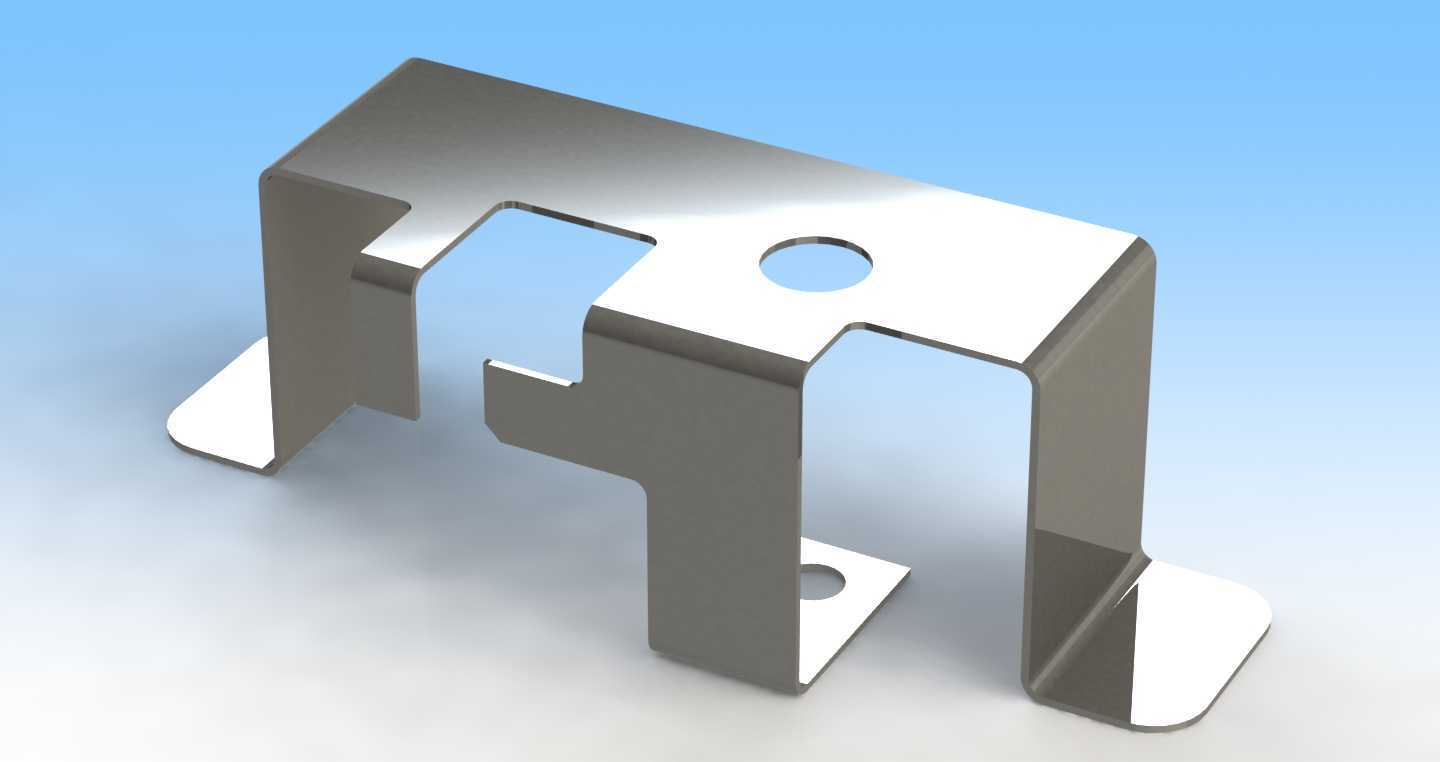

这类多折弯成型的钣金支架，多应用在电气柜内部走线承托、小型自动化设备的元器件安装固定、民用电器内部组件卡位等场景，属于小载荷支撑定位类的常用五金构件。从结构设计来看，整体采用单张钣金板材经多道折弯工序一体成型，没有额外焊接拼接结构，能有效减少加工工序，降低批量生产的成本，同时避免拼接位置的应力集中问题，提升构件整体的结构强度。支架两侧向上翻折的带圆角折弯边，一方面作为侧边限位结构，防止放置在支架平面上的元器件或线束出现横向滑脱，另一方面翻边的圆角处理能避免锐边割伤安装人员，也防止对线束外层绝缘皮造成磨损。支架底部平面开设的两个带翻边的安装孔，是用于穿设螺丝将支架整体固定在设备安装基面，孔位的翻边结构能提升孔位周边的结构强度，避免螺丝锁紧时板材出现变形，同时翻边能起到一定的定位导向作用，方便安装时快速对齐安装基面的螺孔。向上凸起的带孔折弯耳位，是用于固定待安装的小型元器件，比如小型继电器、接线端子排或者走线槽，这个耳位的折弯高度经过匹配对应元器件的安装高度设计，能保证元器件安装后和底部基面留出足够的散热间隙，也方便接线操作。中间位置的异形缺口，是为了避让设备内部的其他凸起结构，避免安装时出现干涉，缺口的边缘同样做了折弯收边处理，提升缺口位置的结构刚性，防止板材边缘出现变形翘曲。设计这类钣金件的时候，需要提前核算每道折弯的折弯扣除值，保证各折弯边的成型尺寸符合安装边界要求，整体安装占用的平面尺寸要适配常见的小型设备内部安装空间，折弯的内R角匹配所选板材的厚度，避免折弯时出现板材开裂的问题，同时所有外露边缘都要做去毛刺处理，符合五金构件的安全使用要求。这类支架不需要承受大载荷，主要起到定位、承托、连接的作用，板材厚度一般根据实际承载需求选择，常规场景下选用1-2mm厚度的冷轧板即可满足使用要求，表面可根据使用环境做镀锌或者喷塑处理，提升防锈耐腐蚀能力。
