轻量化三角结构铝制轴承支撑构件

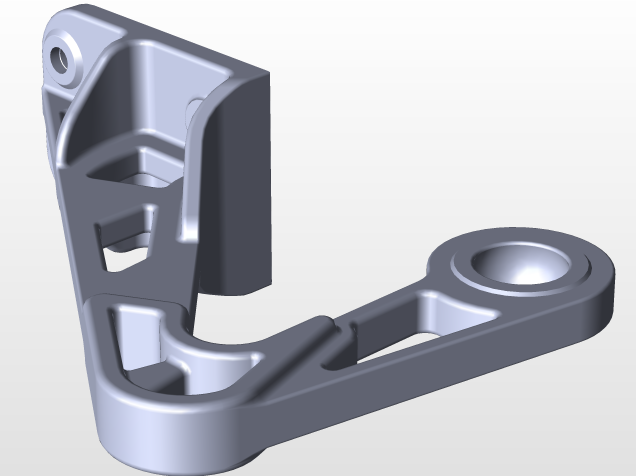

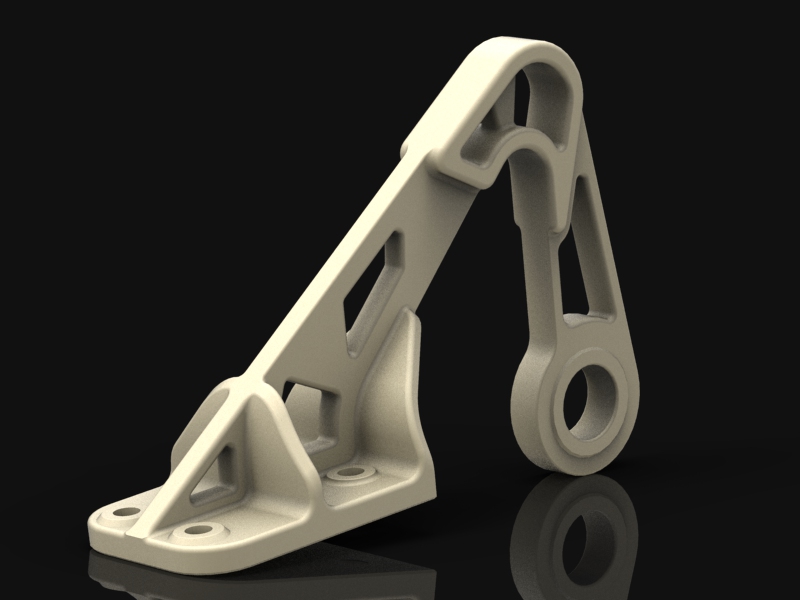

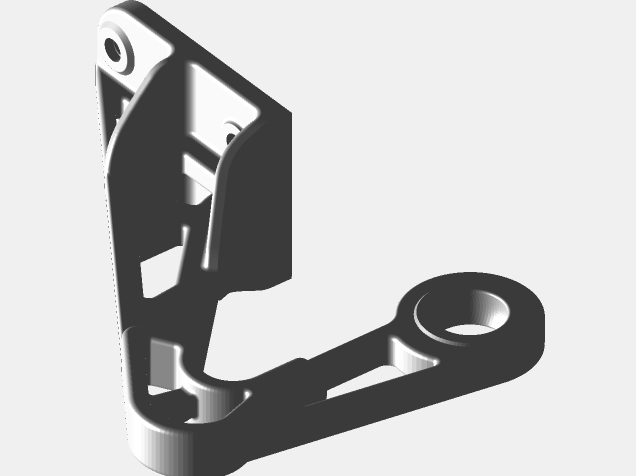

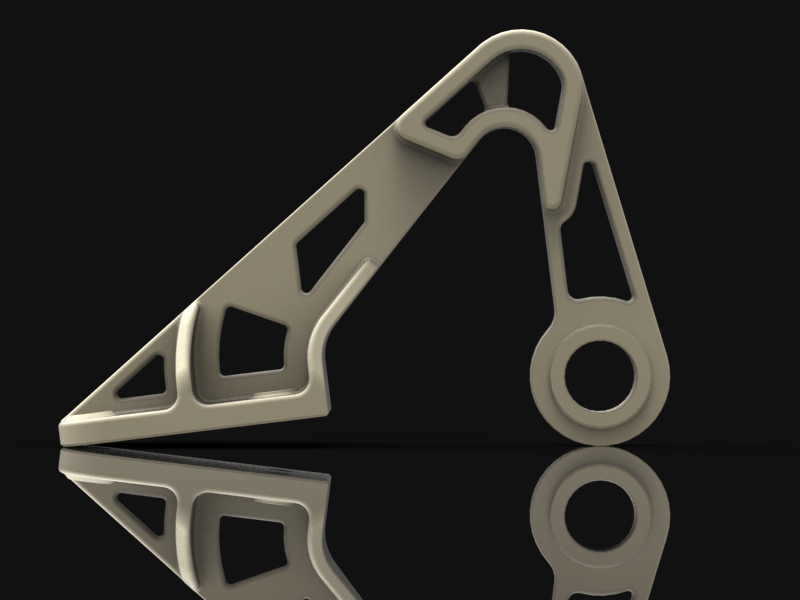

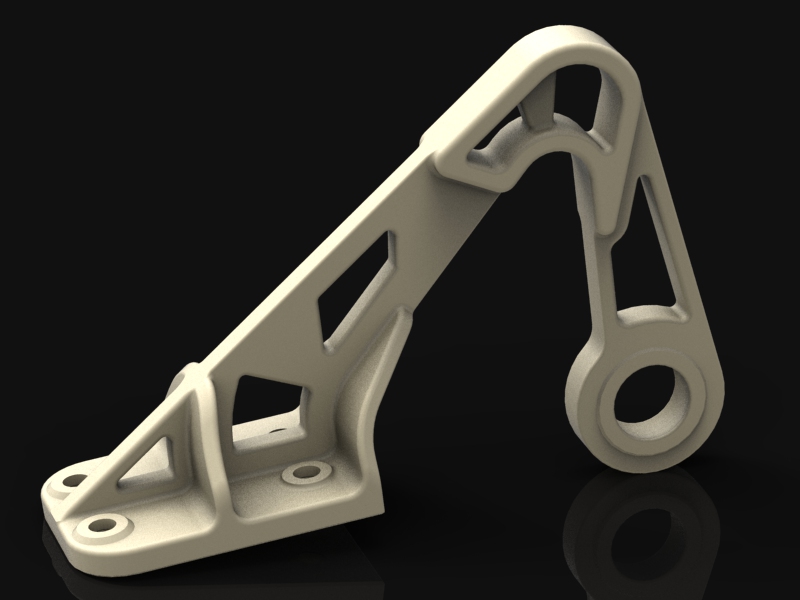

这款铝制轴承支撑构件，主要面向需要兼顾承重能力与自重控制的机械传动场景，常见于轻型自动化输送线、小型专用设备的转轴支撑部位，也可适配户外便携作业装备的铰接承重点位，用来为旋转轴提供稳定的径向与轴向支撑，避免转轴运行过程中出现径向窜动，保障传动环节的同轴度精度。从结构设计来看，整体采用三角稳定构型，三个端点分别对应安装固定位、轴承装配位以及辅助限位卡位，利用三角形的力学稳定性，在减少材料用量的前提下最大化结构刚性，构件本体上开设的多组异形镂空槽，并非单纯的装饰设计，而是经过拓扑优化后的减重结构，在应力集中的弯折部位都做了圆弧过渡处理，避免长期受交变载荷时出现应力开裂的问题。构件的轴承安装端采用同轴凸台设计，凸台的端面精度可以直接贴合轴承外圈端面，安装时不需要额外加装调整垫片就能保证轴承的装配垂直度，另一端的安装卡位做了钩型限位结构，装配时可以先通过卡位完成构件的预定位，再锁紧固定螺栓，能有效降低现场装配的对位难度，减少安装工时。从安装边界来看，构件的三个连接点位的孔位间距经过标准化适配，可以直接匹配常用规格的工业铝型材安装槽位，不需要额外做转接件加工，轴承安装孔的公差配合按照基孔制过渡配合设计，既能保证轴承装配时不会出现松旷，也方便后期维护时的轴承拆卸更换。整个构件的壁厚设计遵循等强度原则，承重受力路径上的壁厚做了加厚处理，非主要受力区域的壁厚适当减薄，配合铝合金材料本身的低密度特性，整体自重比同承重等级的钢制支架降低六成以上，同时铝合金的表面自然氧化层可以应对常规工况下的防锈需求，不需要额外做表面喷涂处理，适合对设备自重有严格要求的移动类机械、航空地面保障装备等场景使用。在实际选型应用时，需要注意匹配对应直径的轴承型号，确认安装面的平面度误差不超过0.1mm，避免强制装配导致构件出现内应力，影响后续的支撑精度，构件上的镂空槽也可作为走线位使用，方便设备内部的线缆排布，进一步提升设备内部的空间利用率。
