汽车燃油系统红色透明喷嘴结构设计

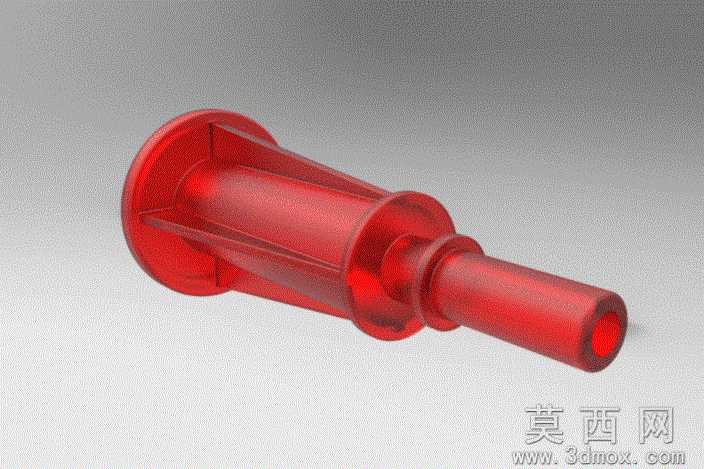

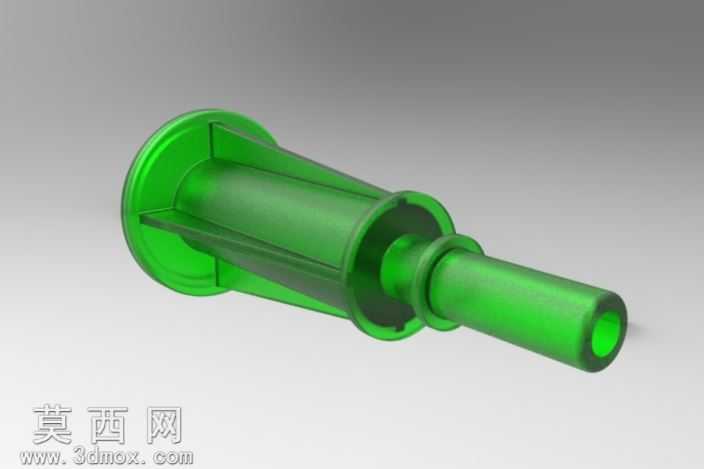

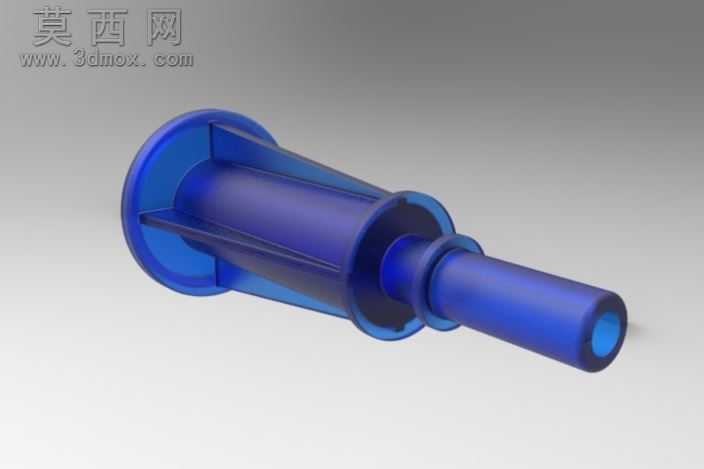

本作品为汽车燃油箱总成配套的喷嘴三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，从流体通路的核心功能出发，先绘制中心轴向通孔的回转基体轮廓，通过旋转凸台命令生成喷嘴的基础流道主体，保证内部油路的同轴度与通径尺寸精度，满足燃油输送的流量要求。在结构细节设计上，针对喷嘴的安装定位需求，在入口端设计了带径向加强筋的法兰式安装座，六条均匀分布的三角加强筋连接法兰端面与主体外壁，既提升了安装座的结构刚性，避免安装锁紧时发生开裂变形，又能在装配时起到周向防转的定位作用；中部设计了两道环形凸台结构，用于匹配管路卡箍的安装限位，保证外接燃油管路连接后的轴向定位可靠性，防止车辆运行过程中管路松脱漏油；出口端采用渐缩式细长喷管结构，通过平滑的锥面过渡连接中部主体与出口直管，减少流体流经时的局部阻力，优化燃油喷出的流态稳定性。材质与渲染阶段，选用半透明红色工程塑料作为模拟材质，对应实际生产中耐燃油腐蚀的改性PA材质，通过调整材质的折射度、透光率与表面粗糙度参数，还原注塑件的半通透质感与细微的表面磨砂效果，渲染时采用柔和的侧上方打光，让光线穿透半透明材质清晰展现内部流道的走向与壁厚分布，同时凸显外壁加强筋、环形凸台的结构轮廓，方便直观查看各部分的壁厚均匀性，避免出现注塑工艺缺陷。设计过程中充分考虑注塑成型的工艺要求，所有结构转角处均添加了适配的圆角过渡，避免应力集中，整体壁厚控制在均匀合理区间，防止注塑生产时出现缩痕、缺胶等问题；同时兼顾装配的便利性，各安装限位结构的尺寸公差按照汽车燃油系统部件的行业标准进行预留，保证与配套油箱、管路的装配适配性，模型同时提供STEP等通用格式文件，可导入各类三维仿真软件完成流体动力学分析、装配干涉检查等后续验证工作，为实物开模生产提供完整的三维数据支撑。
