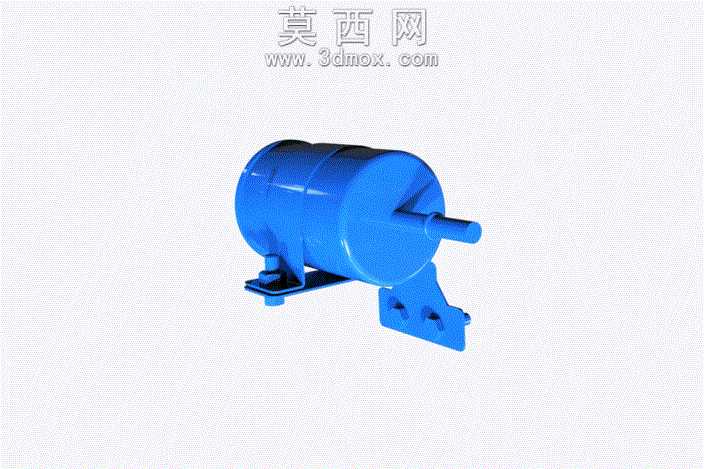

汽车燃油滤清器带安装支架结构设计

本作品为汽车燃油系统配套的燃油滤清器三维建模设计，建模过程严格遵循汽车零部件实际生产装配的尺寸规范，在SolidWorks软件中完成全参数化建模，确保各结构特征可编辑、可调整，适配不同车型的安装匹配需求。建模初期先梳理燃油滤清器的核心功能逻辑，明确其需实现燃油杂质过滤、管路密封连接、车身固定安装三大核心功能，以此为基础拆分模型结构，分为滤筒主体、进出油接口、一体式安装支架三个核心模块。滤筒主体采用回转体特征建模，通过拉伸、旋转命令构建筒身的基础轮廓，对筒身表面的环形加强筋采用扫描命令生成，还原实际产品为提升壳体耐压强度设计的加强结构，筒身两端的端盖结构通过凸台拉伸、圆角处理完成，保证端盖与筒身的衔接处过渡平滑，无应力集中的尖锐棱角。进出油接口采用斜向伸出的结构设计，建模时精准控制接口的伸出角度、管径尺寸，接口端部做倒角处理，模拟实际产品便于燃油管路插接装配的结构细节，接口与滤筒主体的衔接处做圆角过渡，避免结构应力集中导致的开裂风险。一体式安装支架是本模型的重点设计部分，支架从滤筒侧部延伸而出，采用弯折钣金结构的建模思路，通过钣金模块的基体法兰、边线法兰、折弯命令构建支架的整体形态，支架上的两个安装孔位严格按照实车安装的孔距尺寸定位，孔位周边做沉台结构设计，模拟实际产品安装时螺栓贴合的定位面，支架与滤筒主体的连接部位做加厚处理与圆角过渡，保证安装固定的结构强度。材质渲染阶段，滤筒主体赋予亮蓝色工程塑料材质，调整材质的反光度、粗糙度参数，还原车用塑料壳体的半哑光质感，安装支架与滤筒采用同材质设置，保证视觉上的一体性，进出油接口的端部做轻微的材质明暗区分，模拟接口处的密封处理细节。整体模型装配完成后进行全局干涉检查，确认各结构之间无重叠、无错位，各特征的尺寸比例符合车用燃油滤清器的实际规格，可用于汽车燃油系统的结构展示、装配模拟、教学演示等场景，也可作为相关零部件改型设计的基础模型参考，模型的结构细节还原度高，参数化设计便于后续根据不同车型的安装需求调整支架角度、接口尺寸、滤筒容积等参数，具备较强的实用参考价值。
