铜基镶嵌固体润滑剂自润滑耐磨板

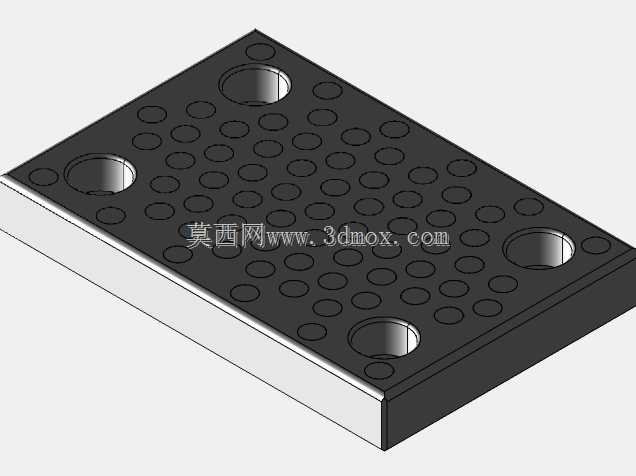

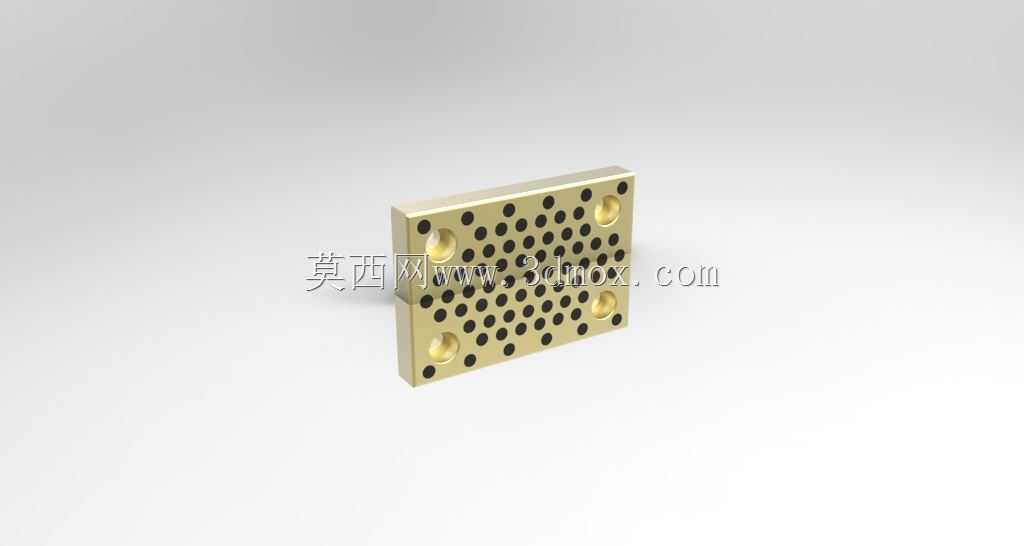

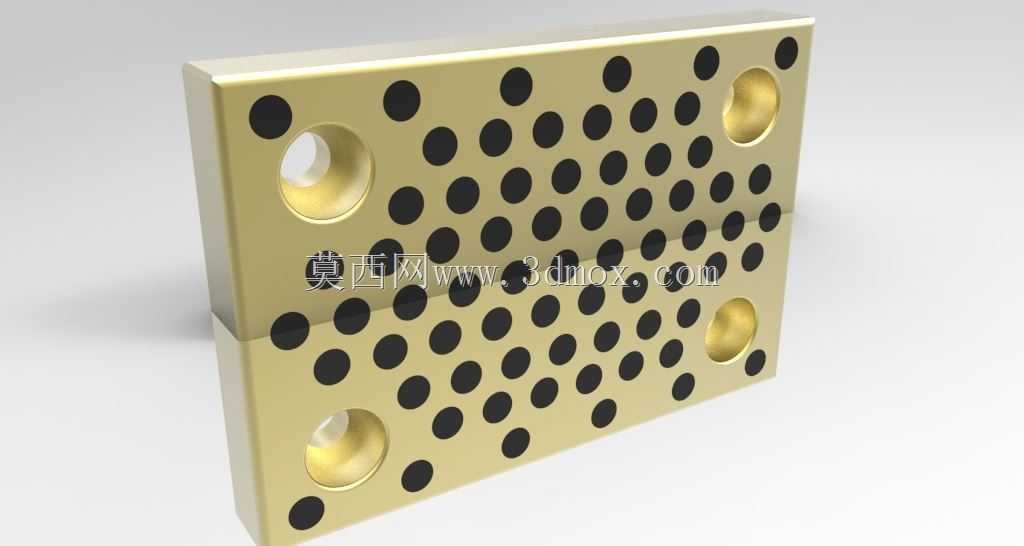

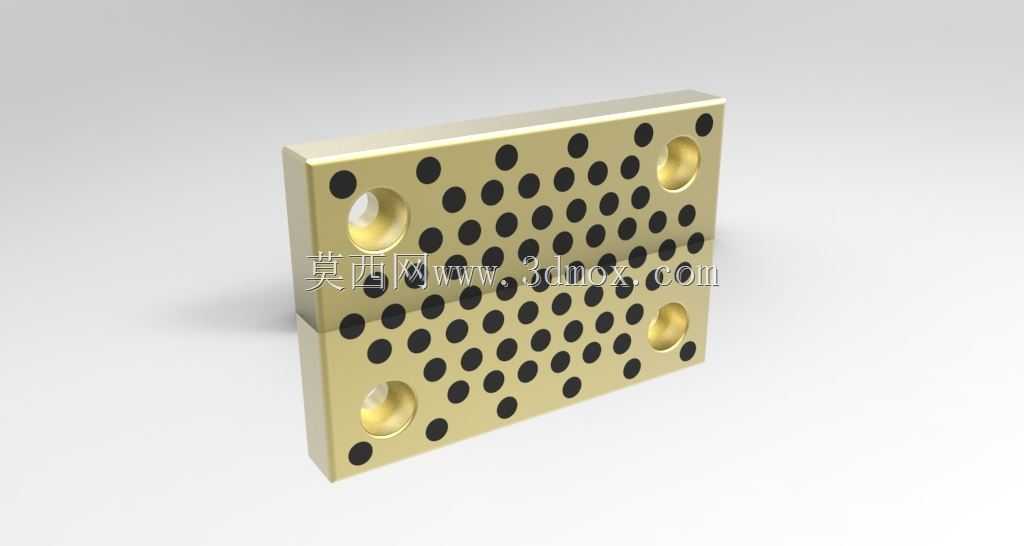

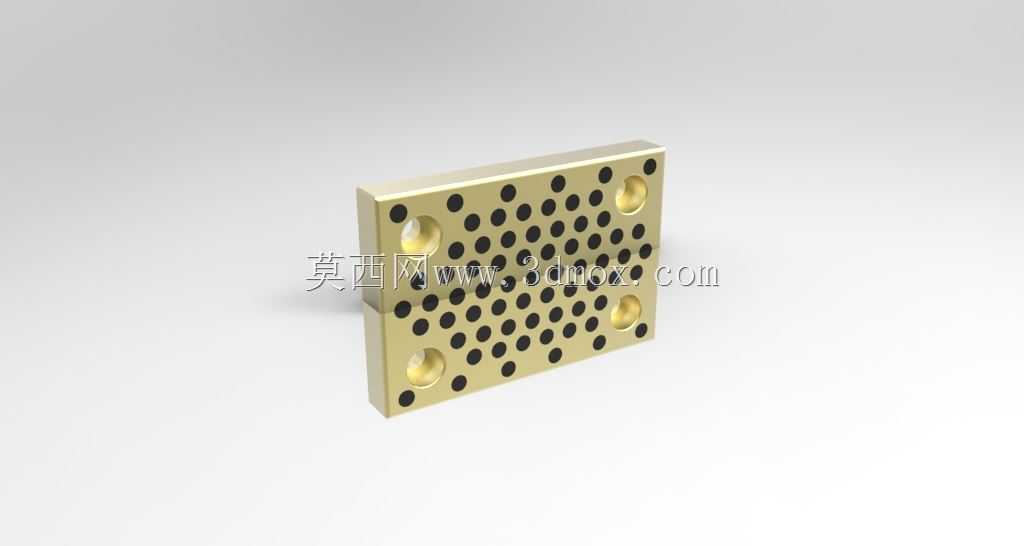

这类铜基镶嵌式耐磨板，核心应用场景集中在重载低速的滑动摩擦副部位，常见于注塑机合模机构导滑面、机床工作台滑移导轨、冲压模具卸料板导向面、工程机械铰接部位耐磨衬板等工况，尤其适合无法频繁加注润滑油、或者存在粉尘杂质容易污染润滑脂的作业环境，能有效避免传统金属摩擦副在缺油状态下出现的咬合、拉伤、快速磨损失效问题。从结构设计来看，基体采用高强度铜合金加工，整体为矩形板状结构，四个角位加工有沉头安装孔，安装时可通过内六角螺栓直接将耐磨板固定在设备的滑移基座上，沉孔设计能保证螺栓头完全埋入板体内部，不会在滑动过程中与对磨面产生刮擦干涉。板体的摩擦工作面上，按照均匀矩阵排布加工有深度一致的镶嵌孔，孔内填充固体石墨润滑剂，这种排布方式经过摩擦学验证，能保证滑动过程中石墨润滑剂在摩擦面形成连续均匀的转移膜，无需额外添加润滑介质就能实现稳定的低摩擦系数。设计过程中需要严格控制板体的平面度公差，安装基准面的粗糙度要控制在合理范围，避免安装后出现板体翘曲，导致局部接触应力过大造成异常磨损；安装孔的位置度公差需要匹配安装基座的螺纹孔位，保证装配时无需强行掰动板体就能顺利就位，避免装配应力带来的板体变形。外形尺寸方面，这类耐磨板的厚度通常根据承载载荷设定，板体长宽尺寸根据实际滑移面的接触面积匹配，安装孔的中心距、沉孔深度都要适配对应规格的紧固件，保证安装后板体表面与安装基面完全贴合，不会出现局部悬空。和传统的整体铜导轨、淬火钢导轨相比，这种镶嵌固体润滑剂的耐磨板不需要设计复杂的润滑油路，也不用定期安排人员加注润滑脂，维护成本更低，在低速重载工况下的耐磨寿命是普通锡青铜板的数倍，同时铜基体的质地偏软，即使摩擦面进入少量硬质粉尘颗粒，也能将颗粒嵌入铜基体内部，避免颗粒刮伤对磨的钢制零件表面，对配套的滑移部件能起到一定的保护作用。建模过程中需要重点注意镶嵌孔的阵列排布规律，沉头安装孔的同轴度要求，以及板体边缘的倒角处理，避免锐边在装配时划伤操作人员，同时也要保证摩擦面的所有镶嵌孔口部无毛刺，防止初始滑动阶段刮擦对磨面破坏润滑膜的形成。
