三角加强型铰接式轴承支撑支架

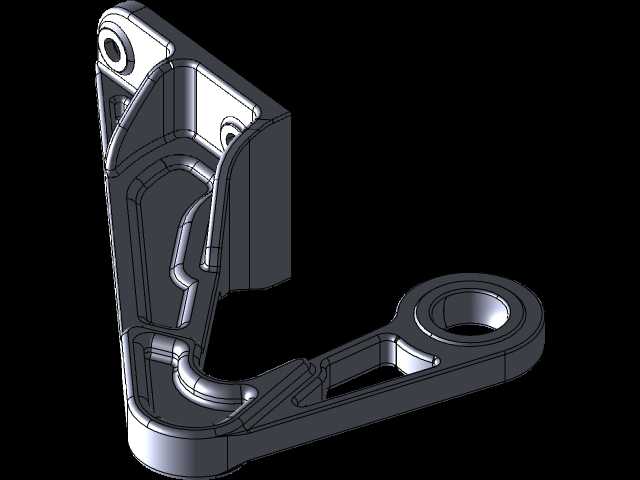

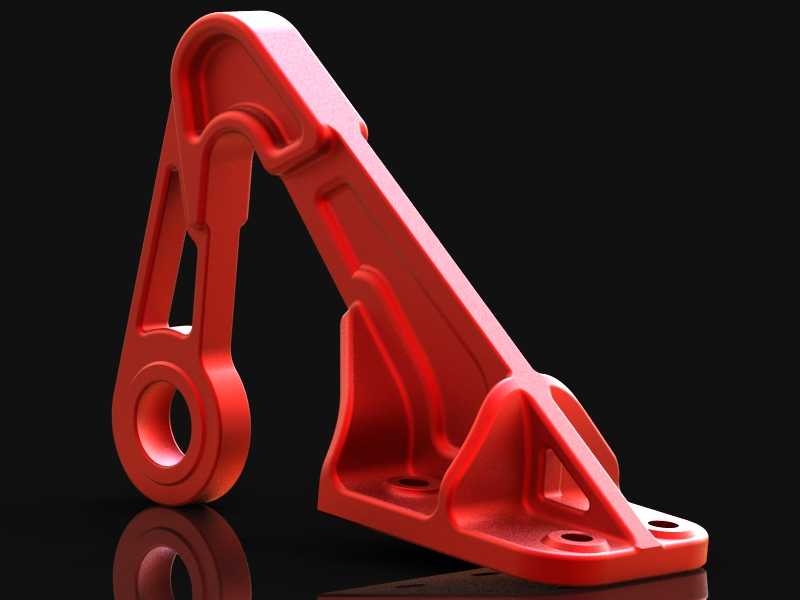

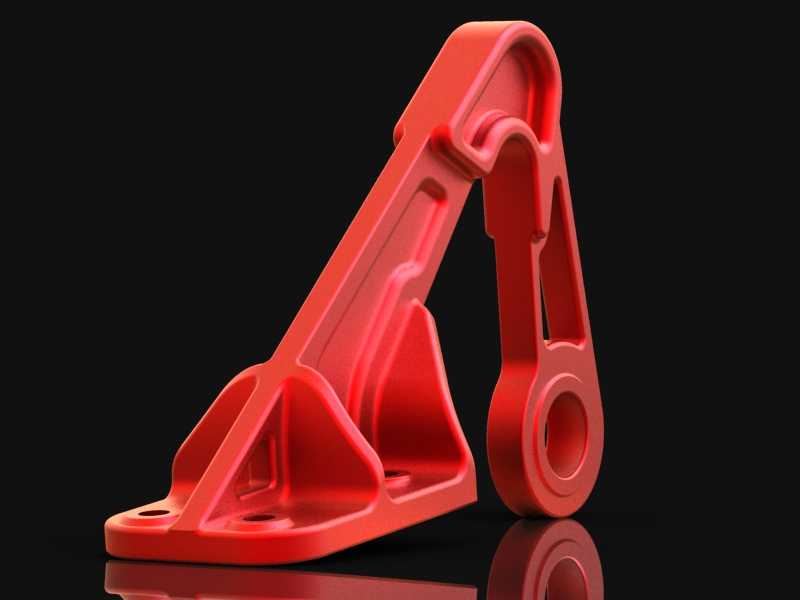

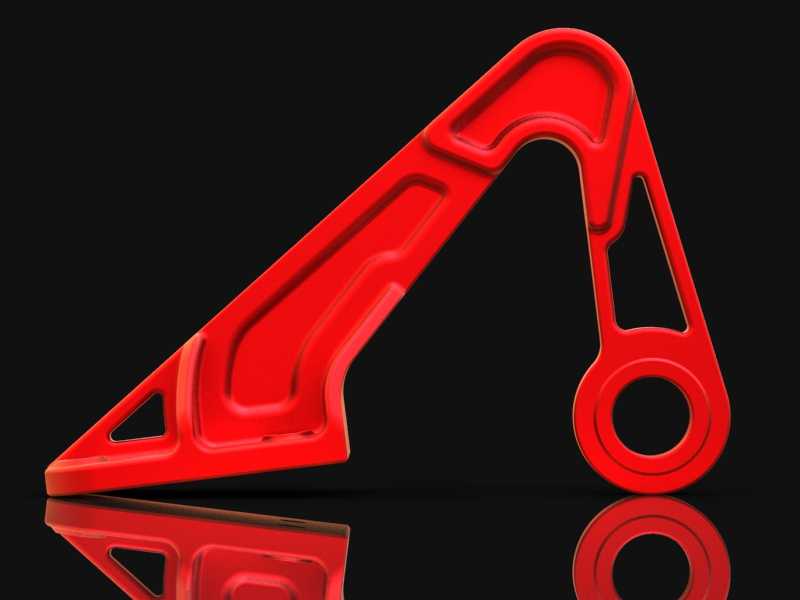

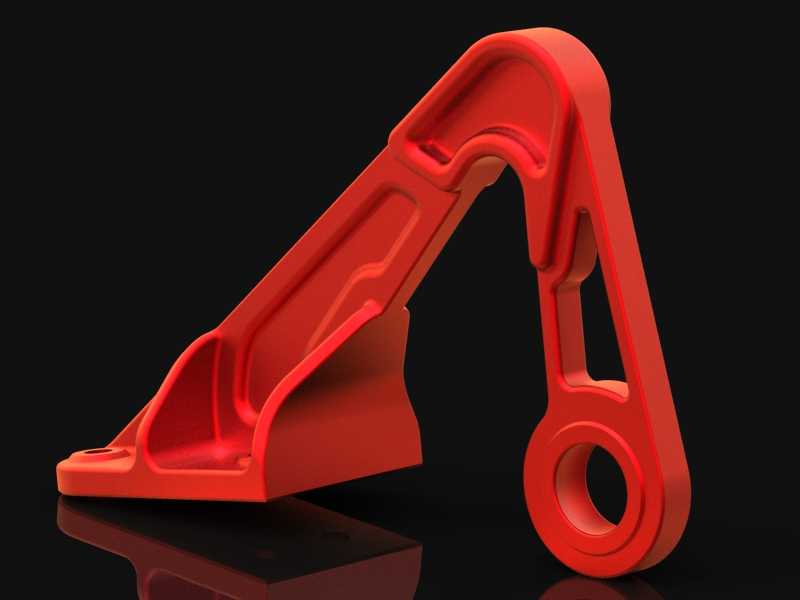

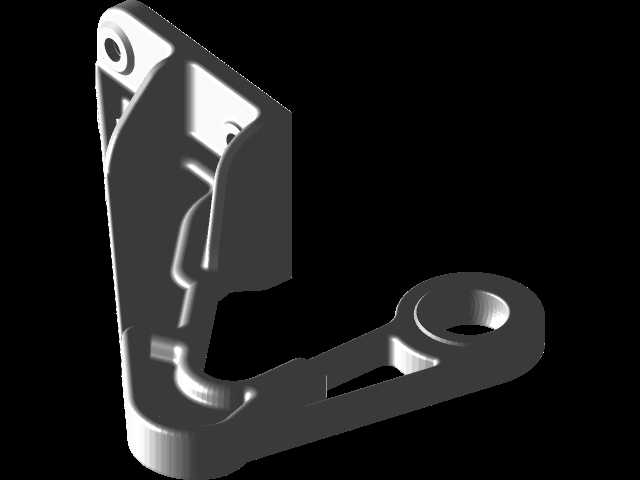

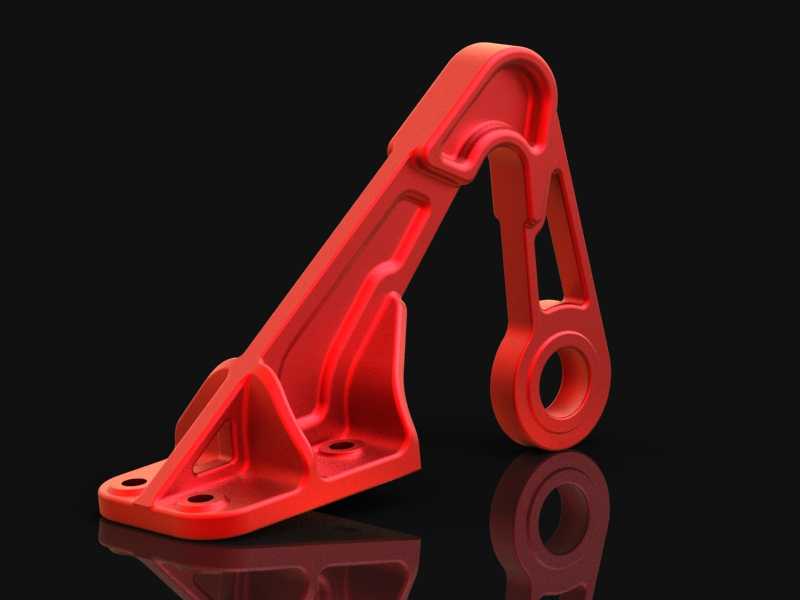

这类带三角加强结构的铰接轴承支撑件，常应用在工程机械的连杆传动系统、农用设备的悬挂调节机构以及轻工自动化生产线的摆臂支撑工位上，核心作用是为铰接转动副提供稳定的安装基准，同时承受传动过程中产生的径向载荷与部分倾覆力矩，避免转轴在往复摆动过程中出现轴线偏移、支撑刚度不足的问题。从结构设计逻辑来看，主体采用斜向主承力臂搭配底部矩形安装法兰的布局，主臂与法兰衔接处做了多道三角加强筋过渡，筋条的走向完全匹配载荷传递路径，从底部安装孔位一直延伸到上端铰接耳位置，能把铰接点承受的载荷均匀分散到底座的整个安装面上，避免局部应力集中导致的结构开裂。上端的铰接耳采用同轴双孔设计，孔位周边做了加厚凸台处理，用来提升轴承安装位的接触刚度，减少转轴转动过程中的孔位变形，耳板上开设的减重槽在不削弱整体强度的前提下，降低了构件自身重量，适配需要频繁摆动的工况，减少运动惯量带来的冲击。底部安装法兰设置了三个沉头安装孔，孔位间距按照通用安装基准设计，能直接适配常见的型材安装面与设备基板，沉孔结构可以让安装螺栓的头部完全埋入法兰平面，不会出现凸起干涉相邻构件的问题，法兰底面做了平面度公差要求，安装后能保证支撑面完全贴合，避免出现安装倾斜导致的转轴别劲问题。设计过程中需要重点校核主臂与铰接耳衔接处的弯曲强度，以及加强筋根部的剪切应力，因为在设备启停或者负载突变的工况下，这个位置承受的交变载荷最大，筋条的厚度与过渡圆角需要匹配对应载荷等级，避免出现应力集中引发的疲劳失效。铰接孔的内径公差需要匹配所选轴承的外径配合要求，孔的端面与轴线的垂直度要控制在合理范围内，保证轴承安装后不会出现偏载，延长轴承的使用寿命。整体结构的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，既减少了加工过程中的应力集中，也能避免安装调试过程中划伤操作人员，同时铸件脱模的工艺性更好，适合采用铸造成型后做机加工的工艺路线，安装边界上需要预留足够的螺栓操作空间，保证安装时扳手能顺利操作沉头螺栓，铰接耳外侧需要预留轴承安装与拆卸的操作空间，方便后期维护更换轴承。
