航空航天用锥筒式连接结构件

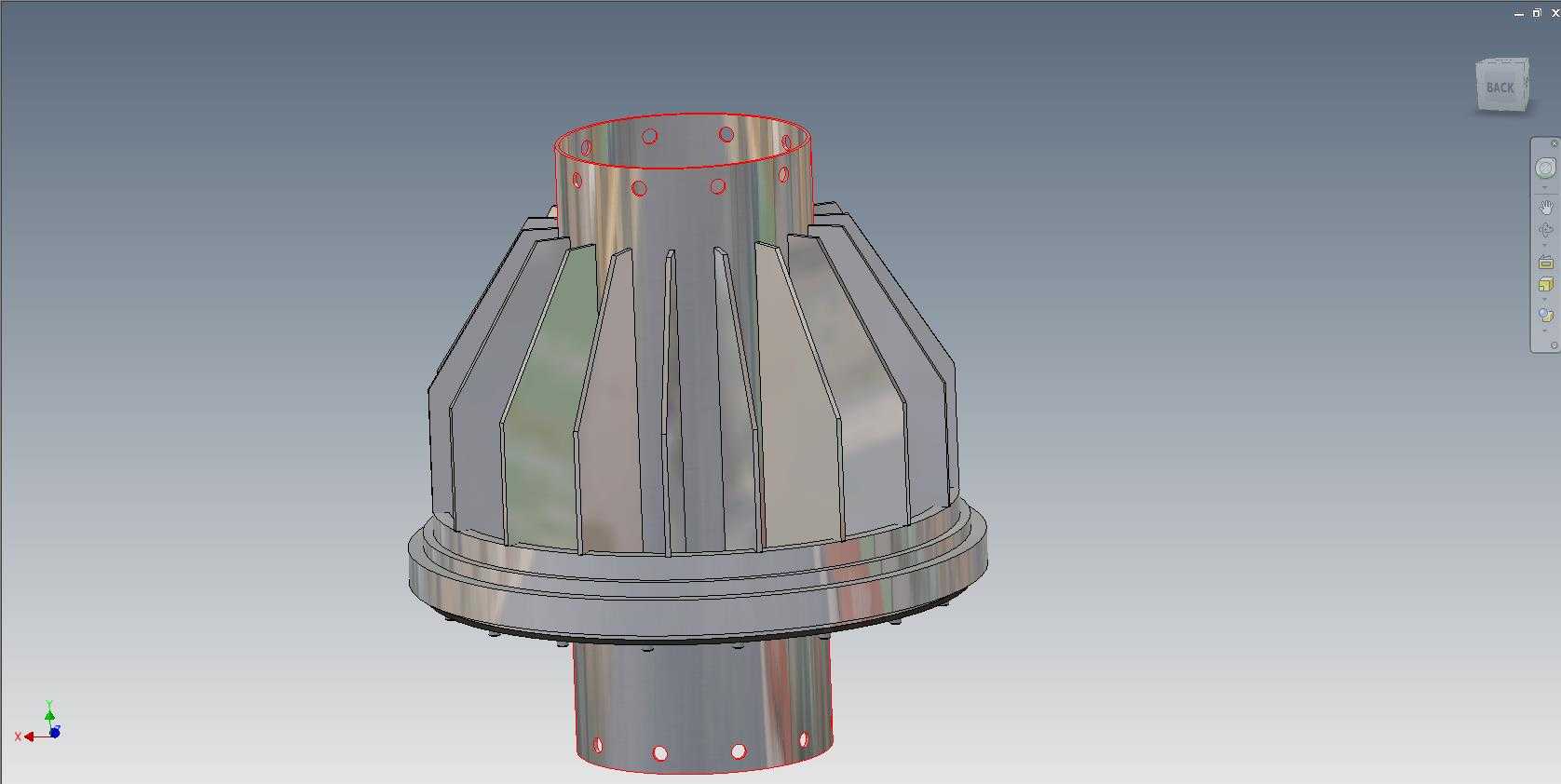

该锥筒式连接结构件主要应用于航空航天领域的管路与动力段衔接场景，作为不同直径舱段、管路之间的过渡承力部件，承担轴向载荷传递、周向定位以及流体通道过渡的核心作用，在航空发动机外部管路、航天器舱段对接、火箭动力系统连接部位都能见到同类结构的应用。从结构设计来看，整体采用上窄下宽的锥台过渡形态，上部小直径筒端设置多组周向均匀分布的连接孔，用于与上游小直径管路或舱段法兰对接，孔位沿圆周等距排布，保证连接时受力均匀，避免局部应力集中；中部锥段外侧设计有沿轴向延伸的加强筋结构，筋条沿锥面母线方向布置，在不额外增加过多壁厚的前提下，大幅提升锥段的径向抗变形能力与轴向承压能力，同时筋条之间的凹槽也能为部件提供一定的散热空间，适配航空航天场景下的温度交变工况。下部大直径端设置有环形凸台结构，凸台表面预留密封安装位，可配合密封圈实现与下游大直径部件的密封连接，防止内部流体介质泄漏，底部延伸的短圆柱段可插入对接部件的内孔中，实现安装时的快速定位，降低装配对位难度。设计过程中充分考虑了安装边界的适配性，上部筒端的外径、连接孔的孔距与孔径均匹配对应规格的航空标准法兰尺寸，下部大直径端的凸台外径、底部圆柱段的长度与直径也严格适配下游对接部件的安装接口，整体轴向长度控制在合理范围内，不会占用过多舱内安装空间。结构的壁厚设计经过受力校核，不同部位的壁厚根据承载需求做差异化处理，连接孔周边、加强筋与锥面衔接处、环形凸台位置均做了圆角过渡处理，避免应力集中导致的结构疲劳失效，同时整体结构采用一体化成型思路，减少拼接焊缝带来的强度短板，满足航空航天部件高可靠性、轻量化的使用要求。在实际装配使用时，该部件可通过上部孔位穿设螺栓与上游部件紧固，下部通过凸台压紧密封圈与下游部件对接，安装完成后可同时承受轴向的拉力、压力以及一定的周向扭矩，适配飞行器飞行过程中复杂的受力工况，外部的加强筋结构还可作为安装辅助定位的基准面，方便装配时的夹持与检测。
