航拍设备用美铝材质轻量化支撑支架

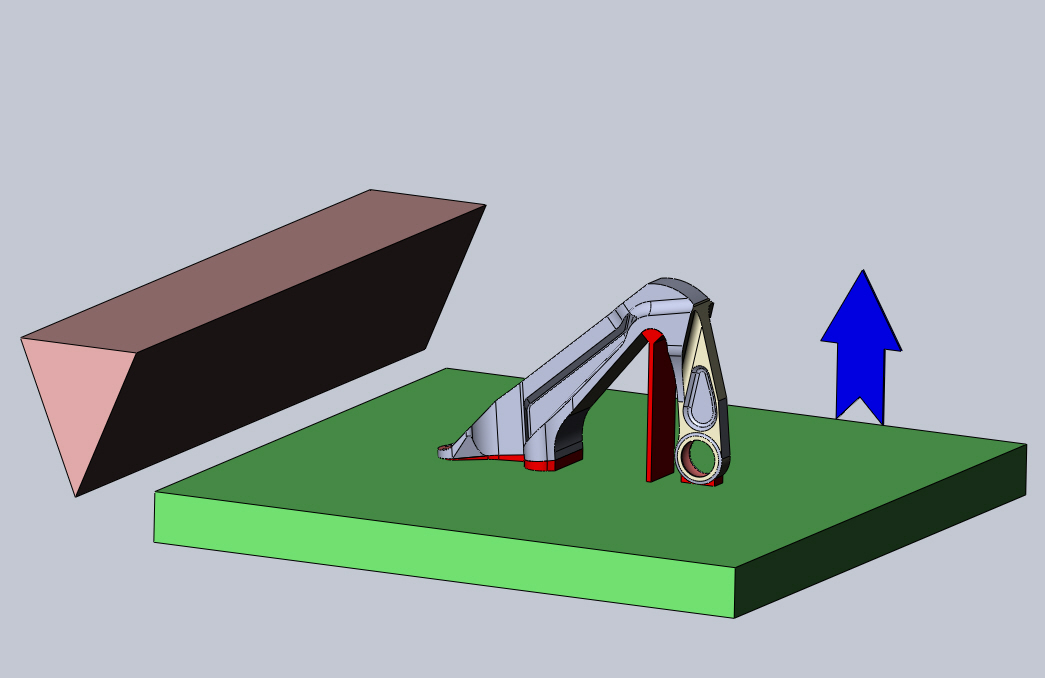

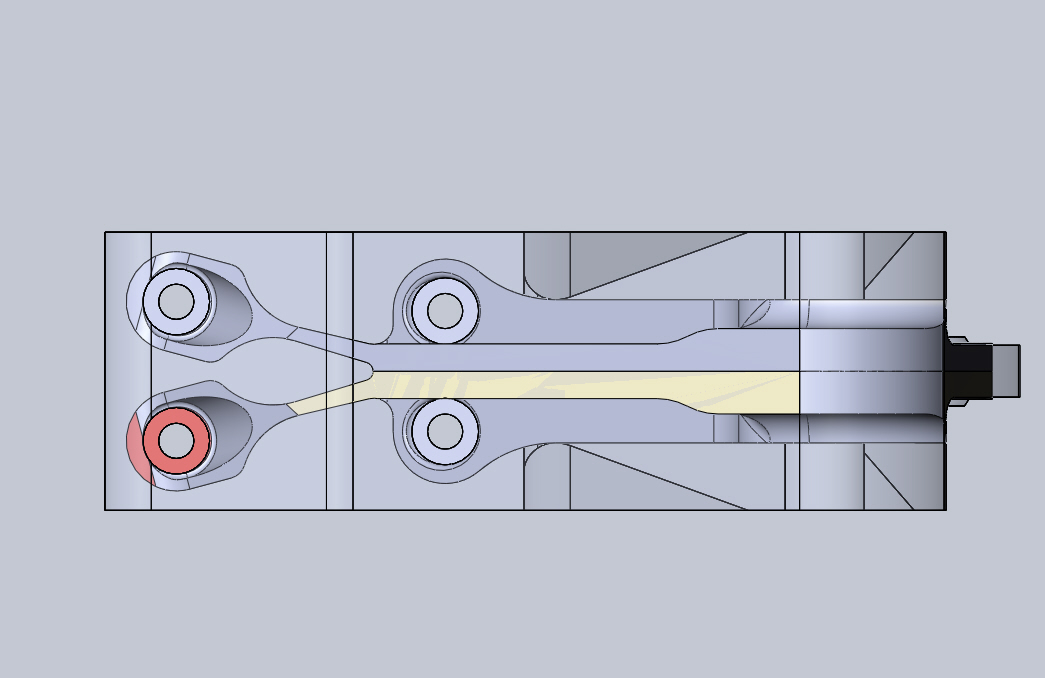

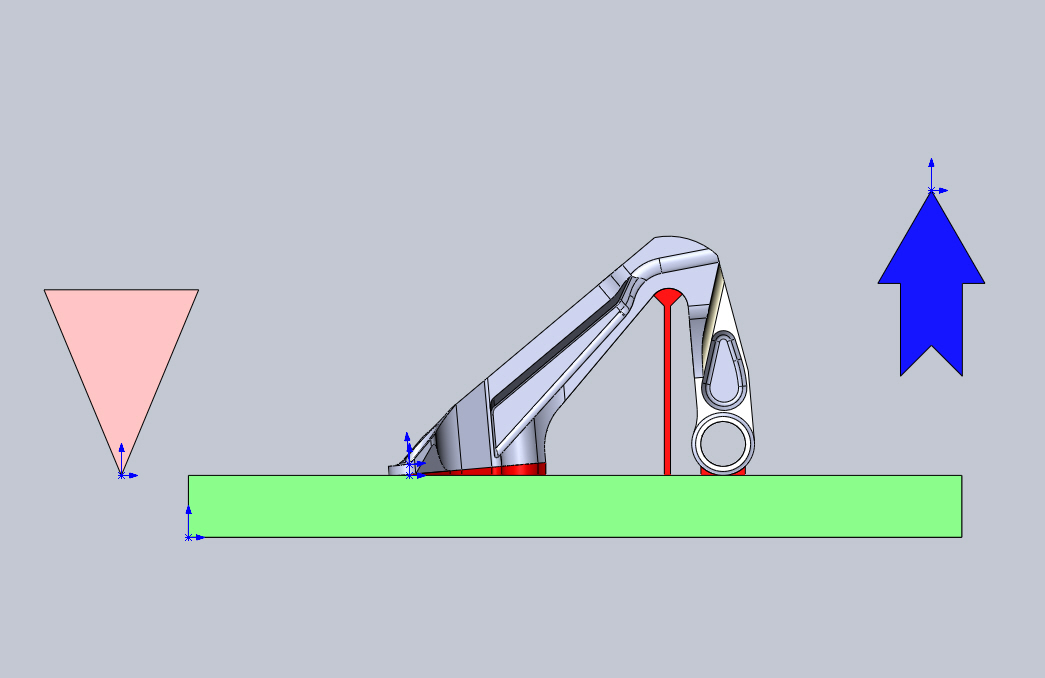

这款支撑支架采用美铝材质加工成型，整体重量控制在221克，主要适配航拍类机载设备的安装固定场景，在无人机航拍、机载云台挂载等作业环境中承担设备承重与姿态稳定的核心作用。从结构设计来看，支架采用异形曲面过渡的构型，主体弯折段通过多段变曲率曲面衔接，既规避了直角结构带来的应力集中问题，也能在机载飞行过程中降低风阻对挂载设备的扰动。支架底部设置有贴合安装基准面的平整贴合边，安装时可直接与机载挂载平台的基准面贴合，配合端部的铰接孔位完成销轴固定，铰接孔内预留了衬套安装空间，可根据实际挂载设备的转轴尺寸选配对应规格的耐磨衬套，降低长期转动磨损带来的配合间隙问题。

在功能特性上，支架的侧向设置有加强筋结构，筋条沿支架受力方向延伸布置，在不额外增加整体壁厚的前提下提升了结构的抗弯折强度，能够承受航拍设备在飞行起降、转向过程中产生的冲击载荷，避免支架形变导致的设备拍摄姿态偏移。支架的安装边界经过适配性设计，底部安装面的平面度公差控制在工业安装通用标准范围内，与挂载平台接触时不会出现局部翘曲问题，端部铰接孔的同轴度经过结构校核，可保证挂载设备转动过程中的顺滑度，不会出现卡滞或旷量过大的问题。

从实际应用场景出发，这类支架除了航拍机载挂载用途外，也可适配小型轻量化检测设备的支撑固定，在工业巡检、户外测绘等需要轻量化支撑构件的场景中，铝合金材质的抗腐蚀特性也能适应户外复杂温湿度环境下的使用需求，不会因为长期户外作业出现锈蚀导致结构强度下降。设计过程中针对支架的受力路径做了拓扑优化，去除了非受力区域的多余材料，在保证整体结构强度满足挂载承重要求的前提下，最大限度压缩了构件自重，避免给飞行载体带来额外的负载负担，曲面过渡区域的圆角处理也减少了飞行过程中的气流紊流，降低风噪对机载收音设备的干扰。
