ULA火箭硬件挑战赛L型铰接支架结构

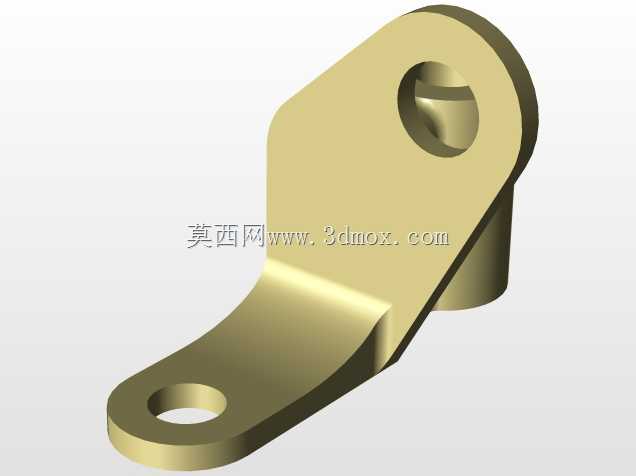

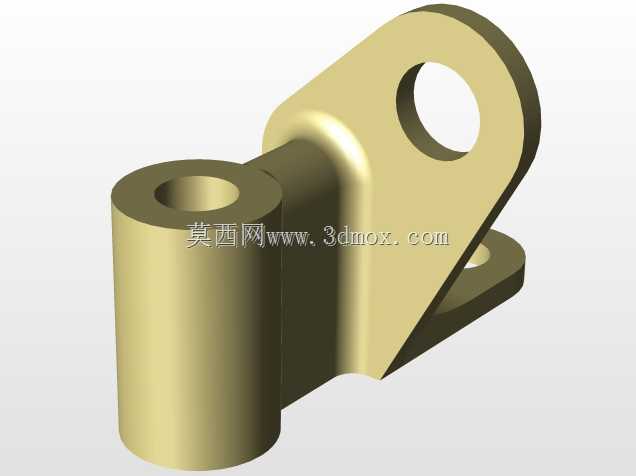

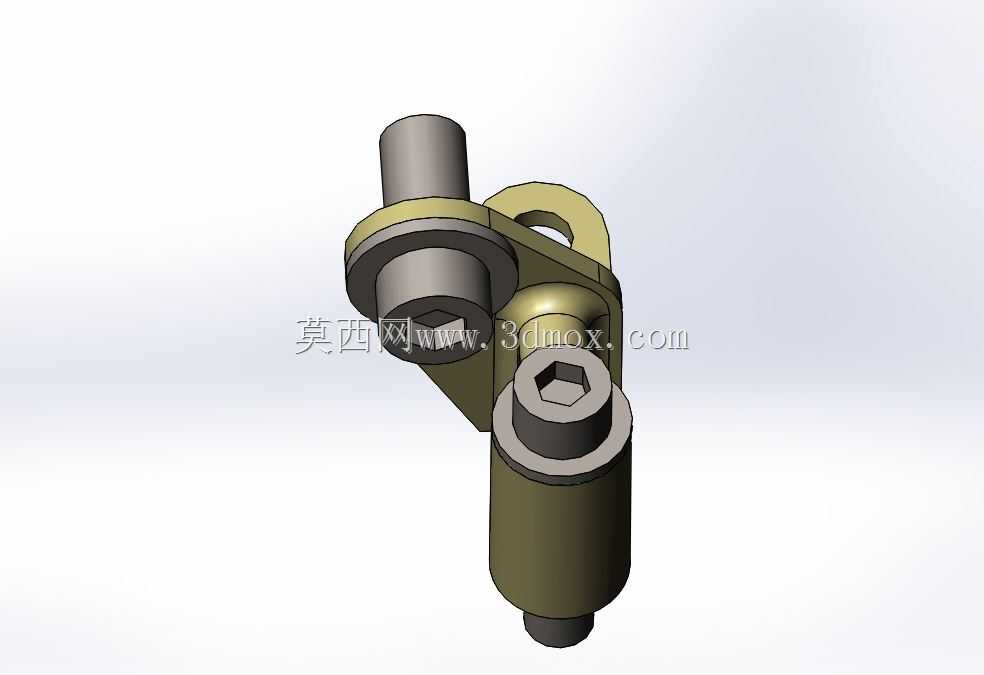

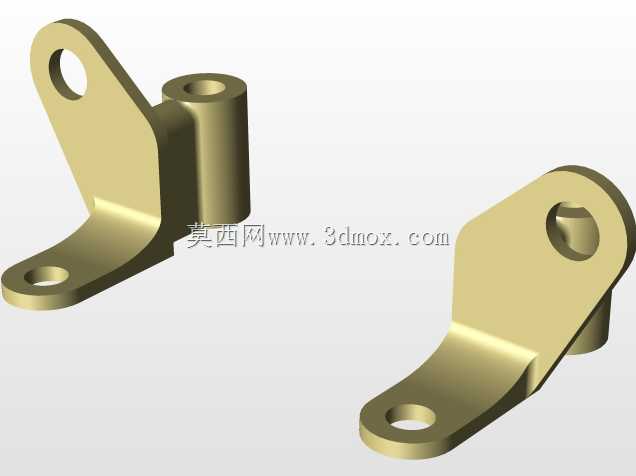

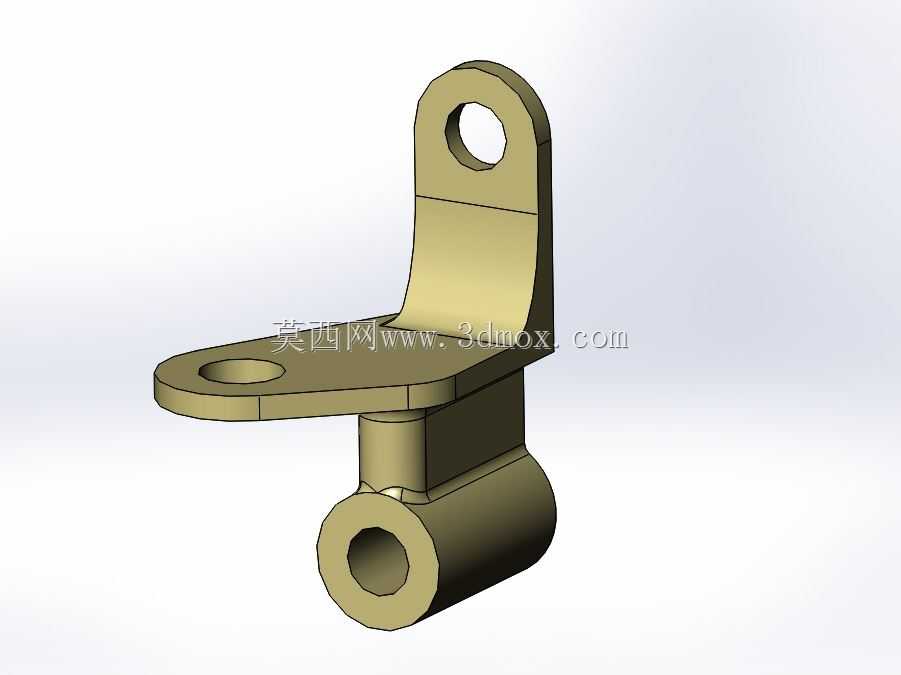

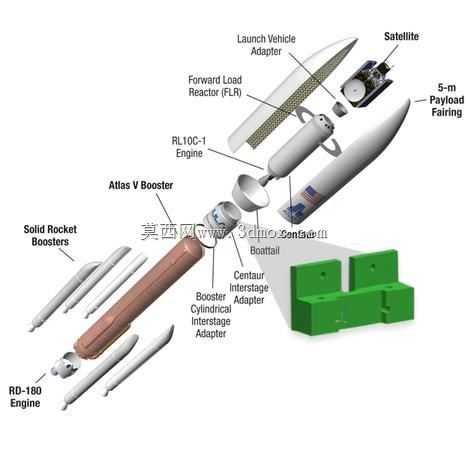

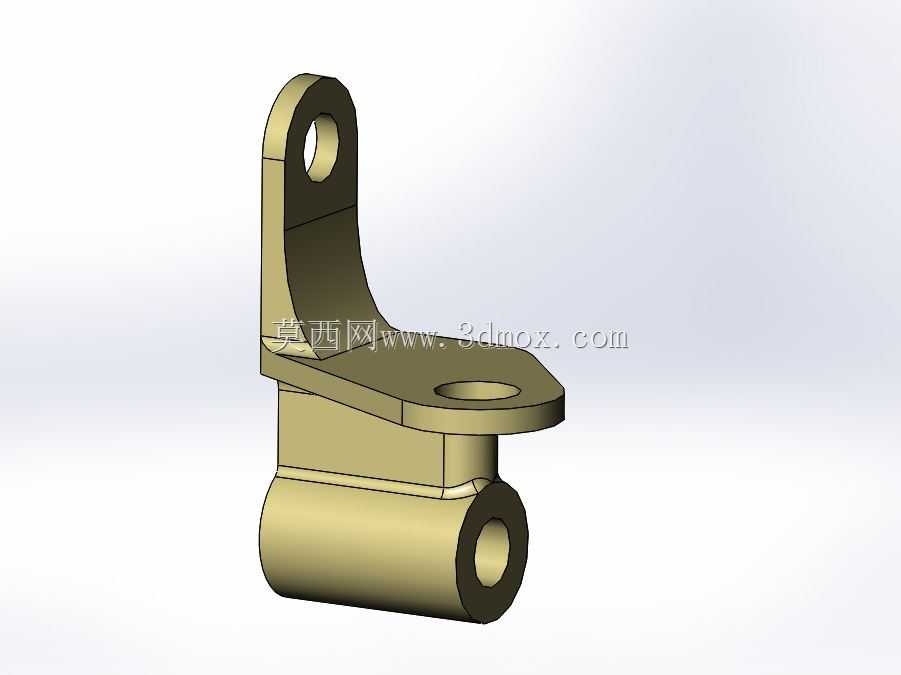

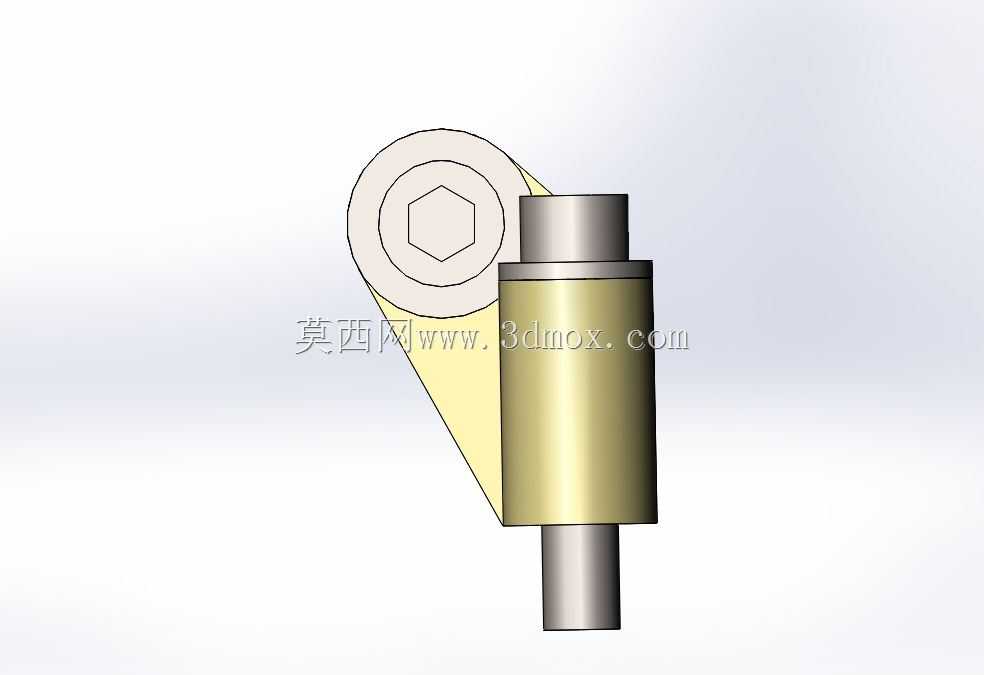

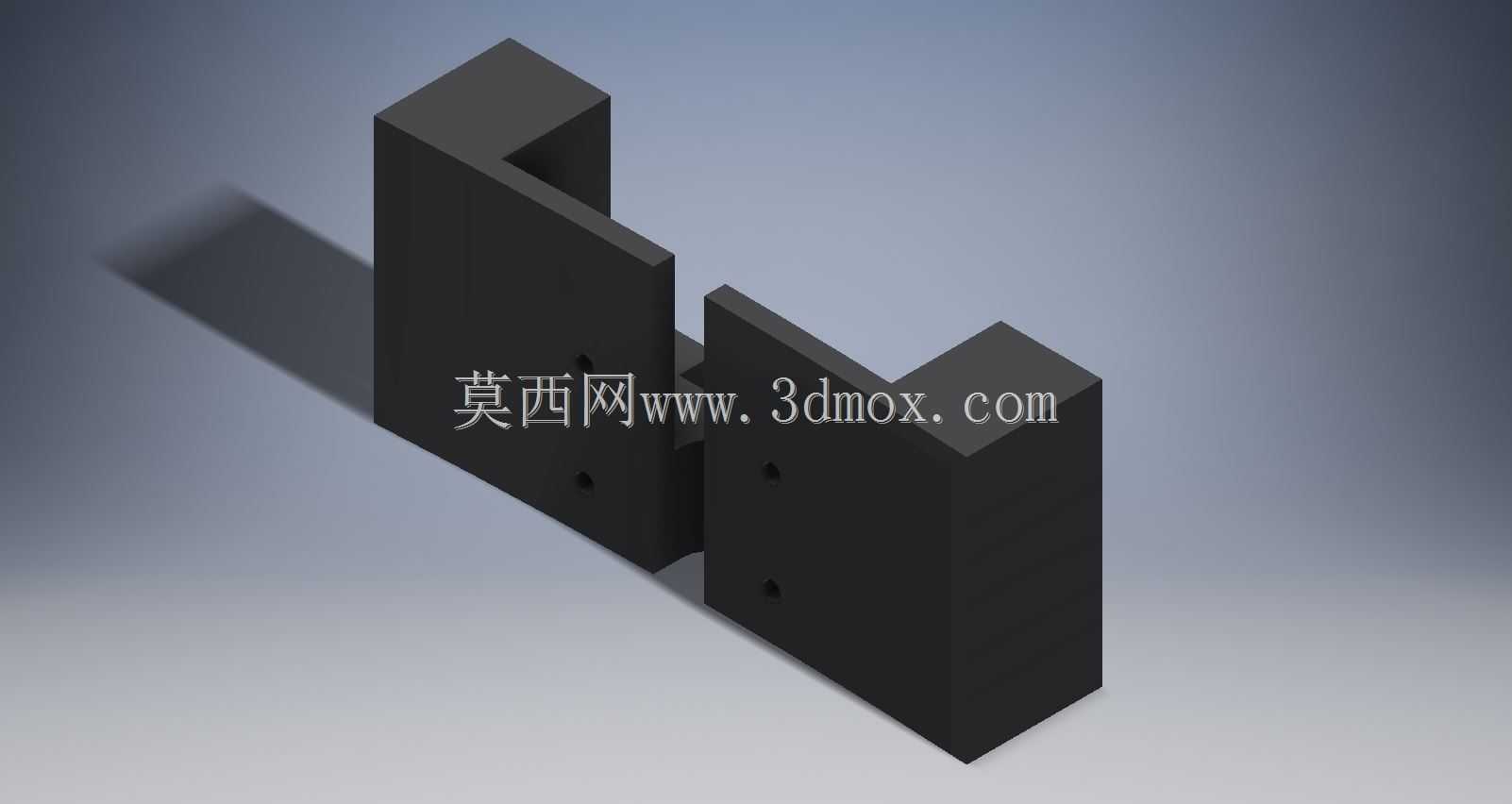

　　在航天运载火箭的部段装配与管路、小型功能组件的固定场景中，这类L型铰接支撑构件是非常典型的小尺寸承力连接件，主要承担相邻两个正交方向组件的位置固定、以及小范围转动自由度的铰接限位作用，区别于刚性焊接支架，这类带铰接孔的支架可以抵消部段装配过程中的累计公差，同时在火箭飞行过程中承受振动载荷时，能通过铰接间隙释放局部应力，避免连接部位出现应力集中导致的结构失效。从结构形态来看，构件整体采用正交折弯的L型主体布局，竖直向上延伸的支耳顶端开有圆形通孔，用于穿装铰接销轴，与上部待固定的组件形成转动副连接，水平延伸的平板段开有同轴沉头孔，用于通过螺栓将支架整体固定在火箭舱段的安装基准面上，平板下方延伸出的同轴筒状结构，内部开有贯通的轴孔，

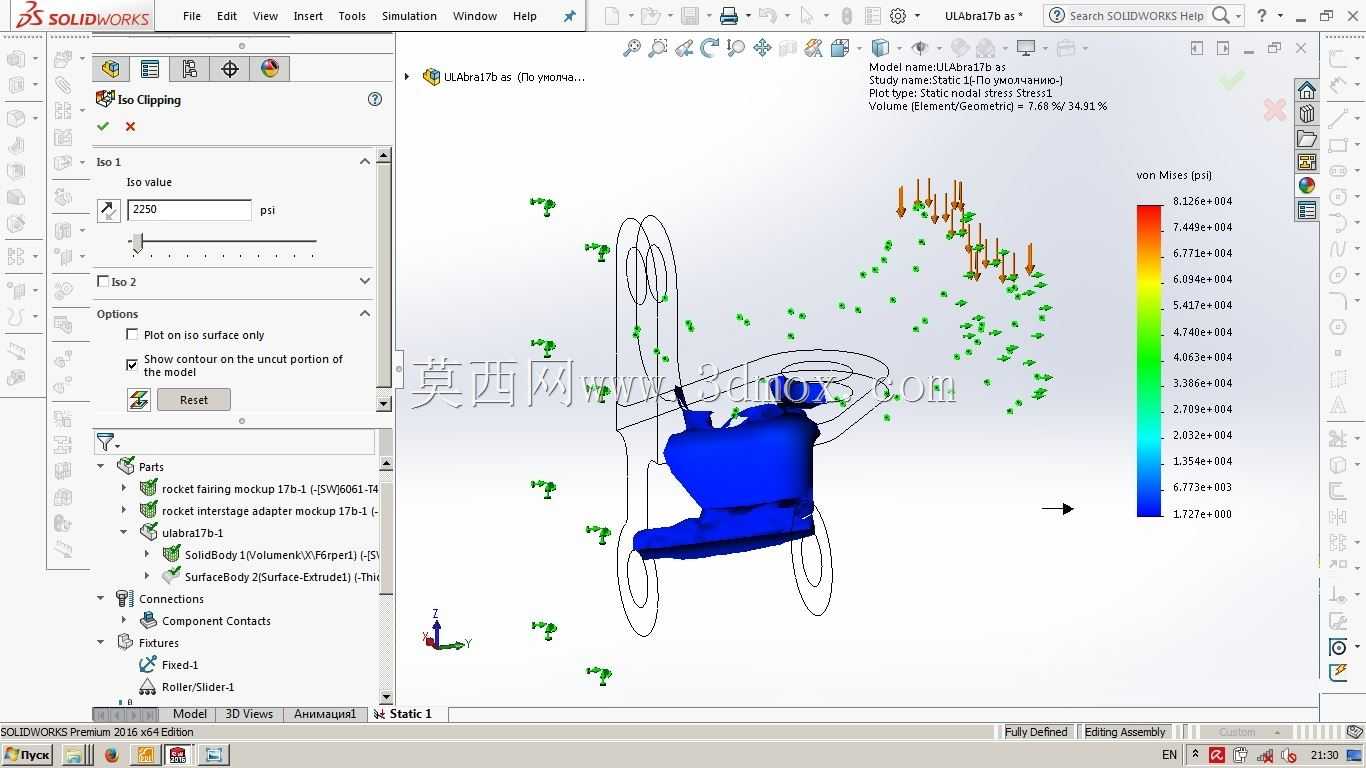

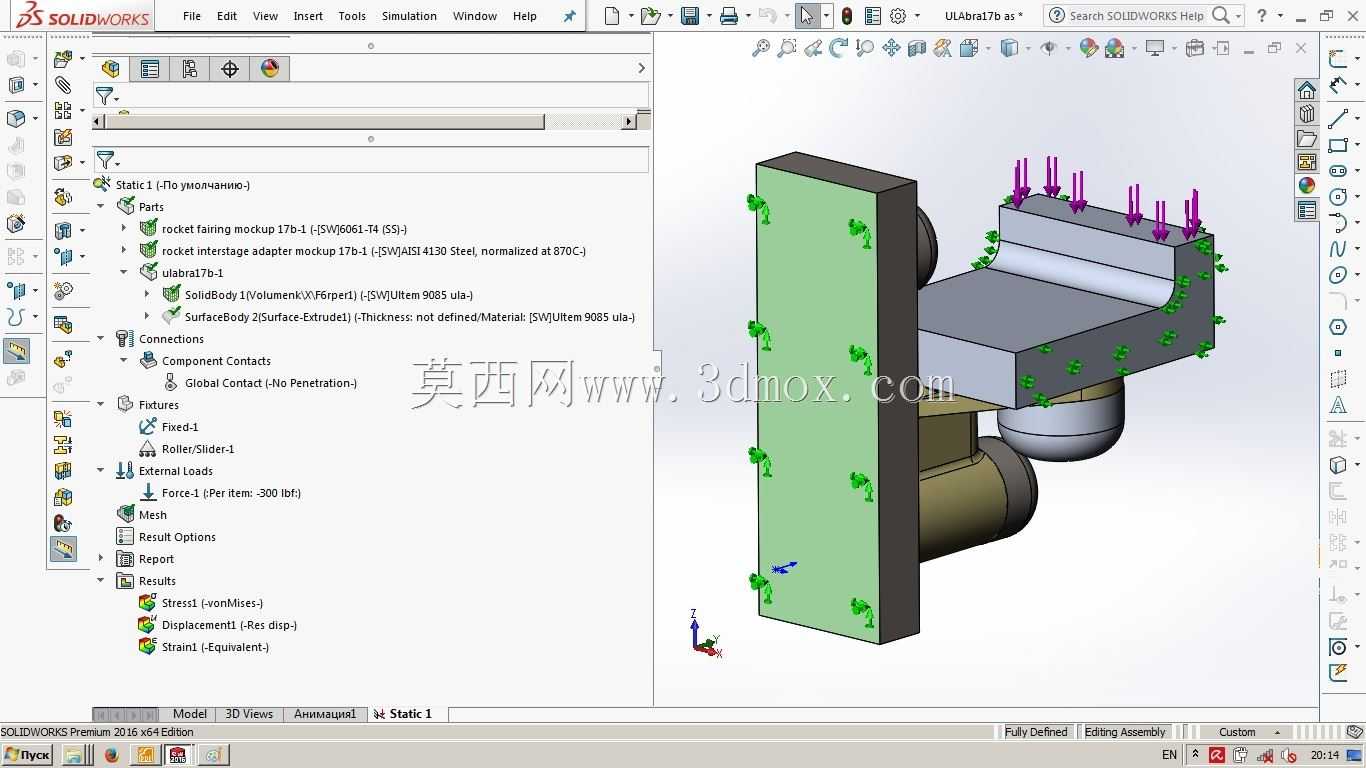

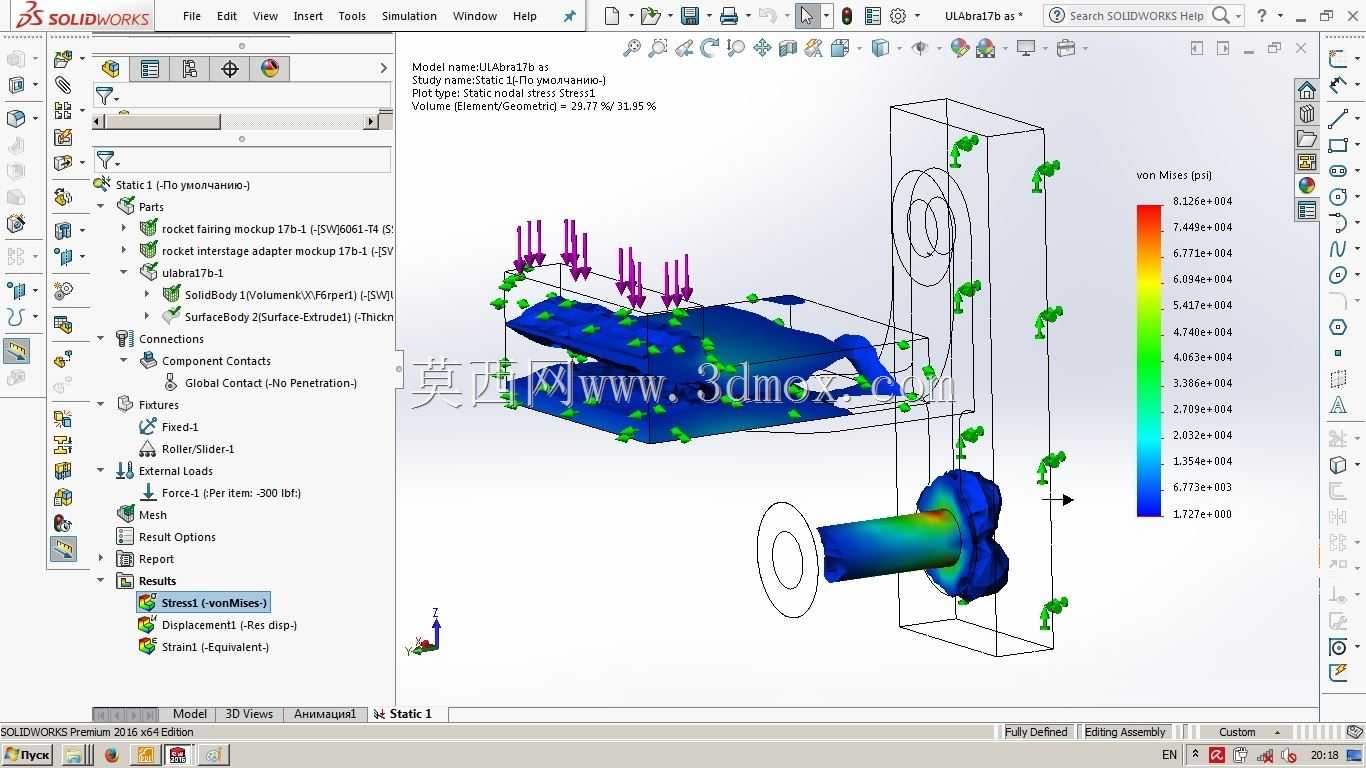

　　可作为另一路铰接点位或者穿装线束、小型管路的通道，三个连接点位分别对应三个不同方向的安装接口，能够在极小的安装空间内完成多组件的交汇固定，大幅压缩舱内零散构件的占用空间。设计过程中首先要匹配安装边界的约束条件，竖直支耳的厚度、顶端孔径的尺寸需要匹配对应销轴的抗剪强度要求，按照所承受的振动加速度载荷计算销轴与孔壁的挤压应力，确保在飞行过载工况下不会出现孔壁压溃、销轴剪切断裂的问题；水平平板段的沉头孔深度需要匹配安装螺栓的头部高度，保证螺栓锁紧后头部不突出平板表面，避免与上部安装的组件产生干涉；下方筒状结构的内孔直径、外圆壁厚需要兼顾穿装对象的尺寸要求与结构强度，壁厚过薄会导致筒段在径向载荷下出现变形，壁厚过大则会增加不必要的结构重量，

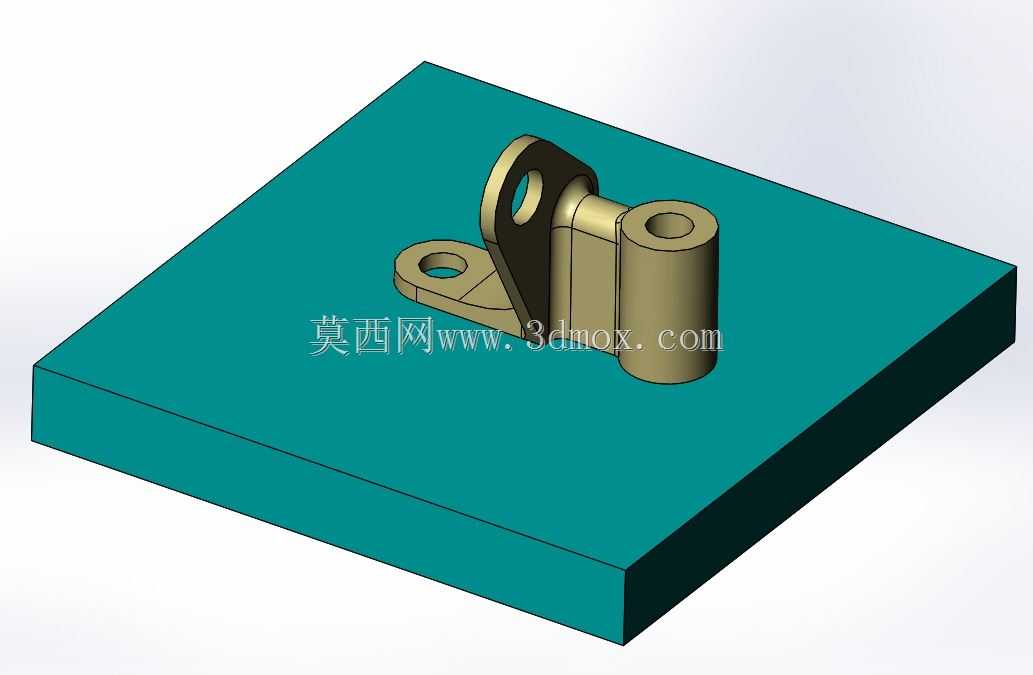

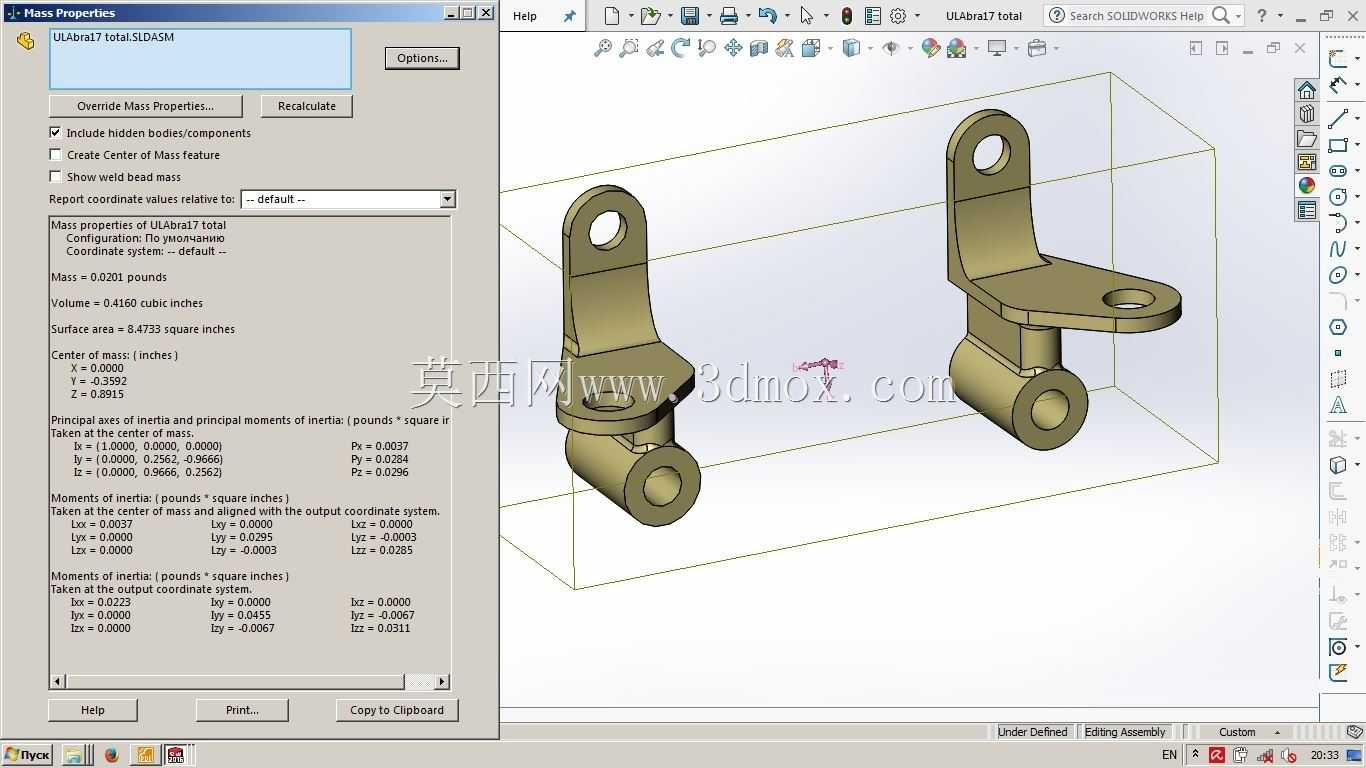

　　对于航天类构件来说，每一克的重量冗余都会影响整体的载荷效率，因此在设计时需要反复迭代壁厚参数，在满足强度要求的前提下尽可能去除多余材料。从安装边界来看，这类支架的整体包络尺寸需要严格控制在相邻舱段组件的间隙范围内，竖直支耳的高度不能超过上部组件的摆动行程，避免组件转动时与支耳产生卡滞，水平平板的轮廓尺寸要匹配安装面的螺纹孔位间距，下方筒状结构的伸出长度不能触碰舱壁或者相邻的管路构件，所有棱边都做了圆角过渡处理，避免尖锐边角在装配过程中划伤操作人员、或者割破相邻的线缆绝缘层。实际应用中，这类支架除了航天场景外，也可在各类自动化设备、小型机械的正交部位铰接连接场景中使用，只要安装孔位、载荷参数匹配，就可以直接复用结构形式，

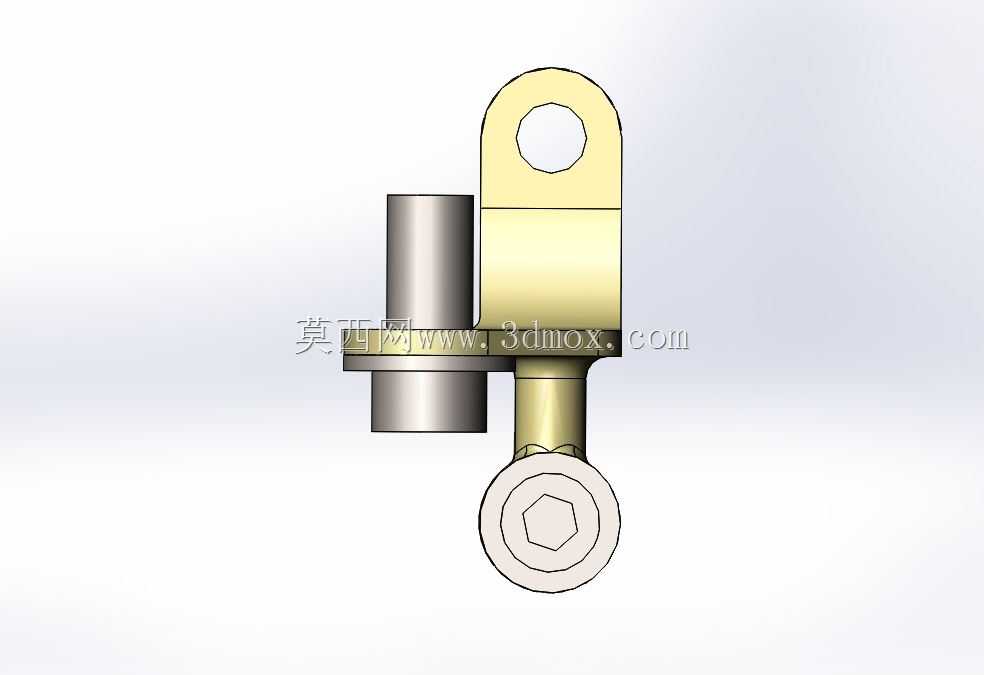

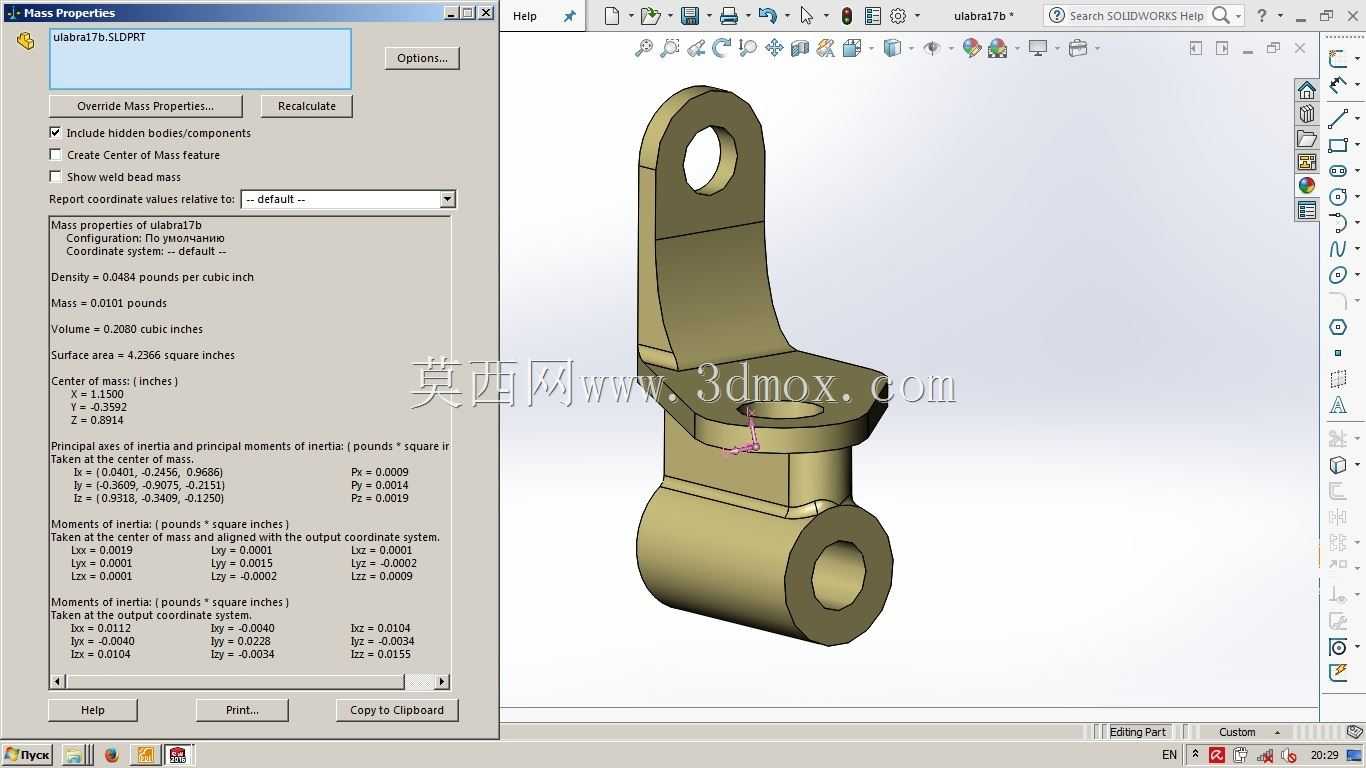

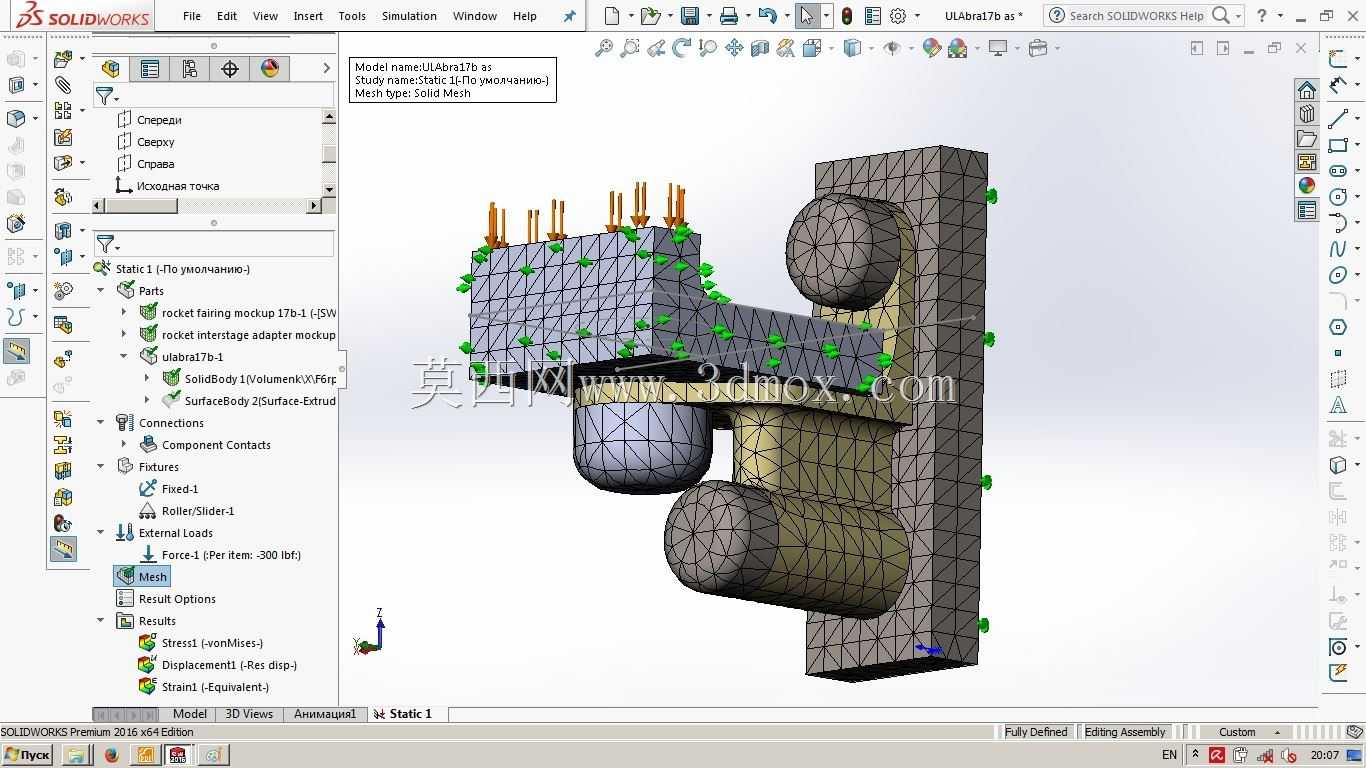

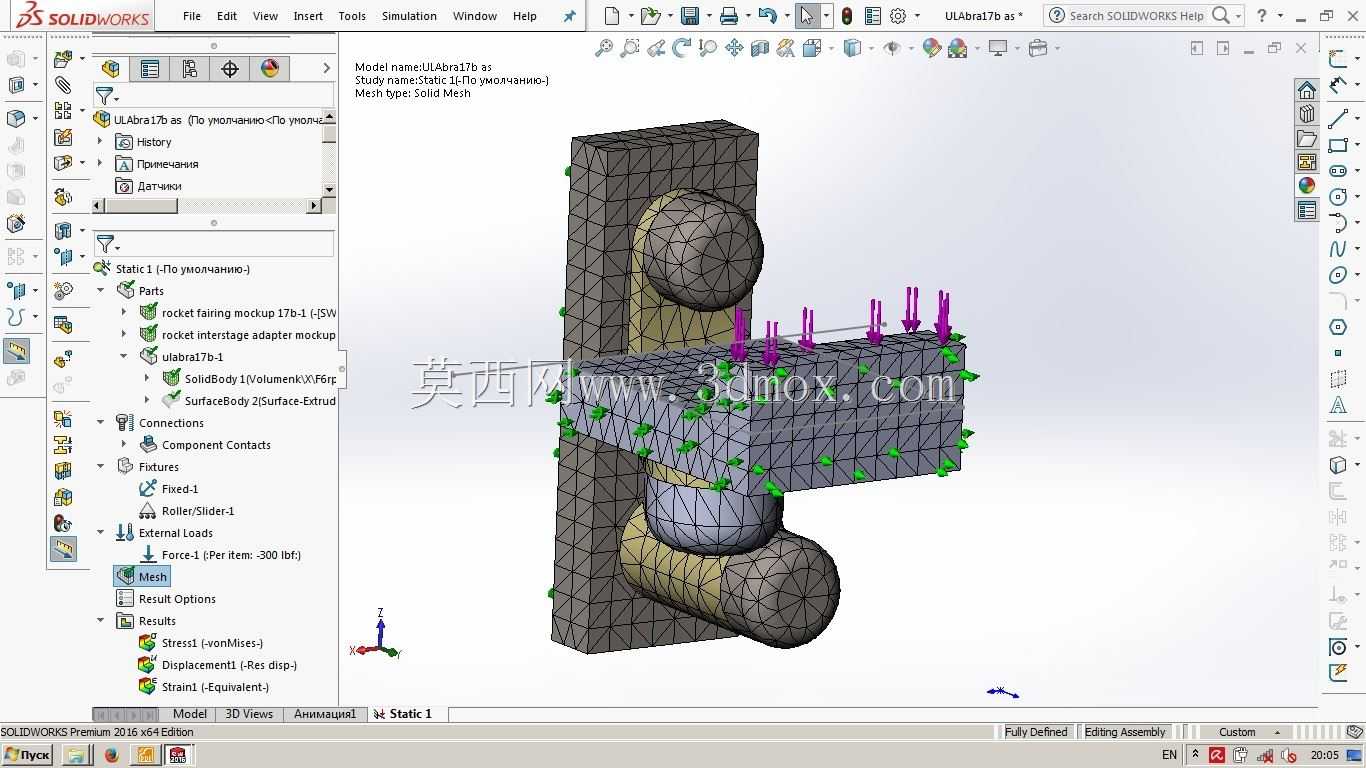

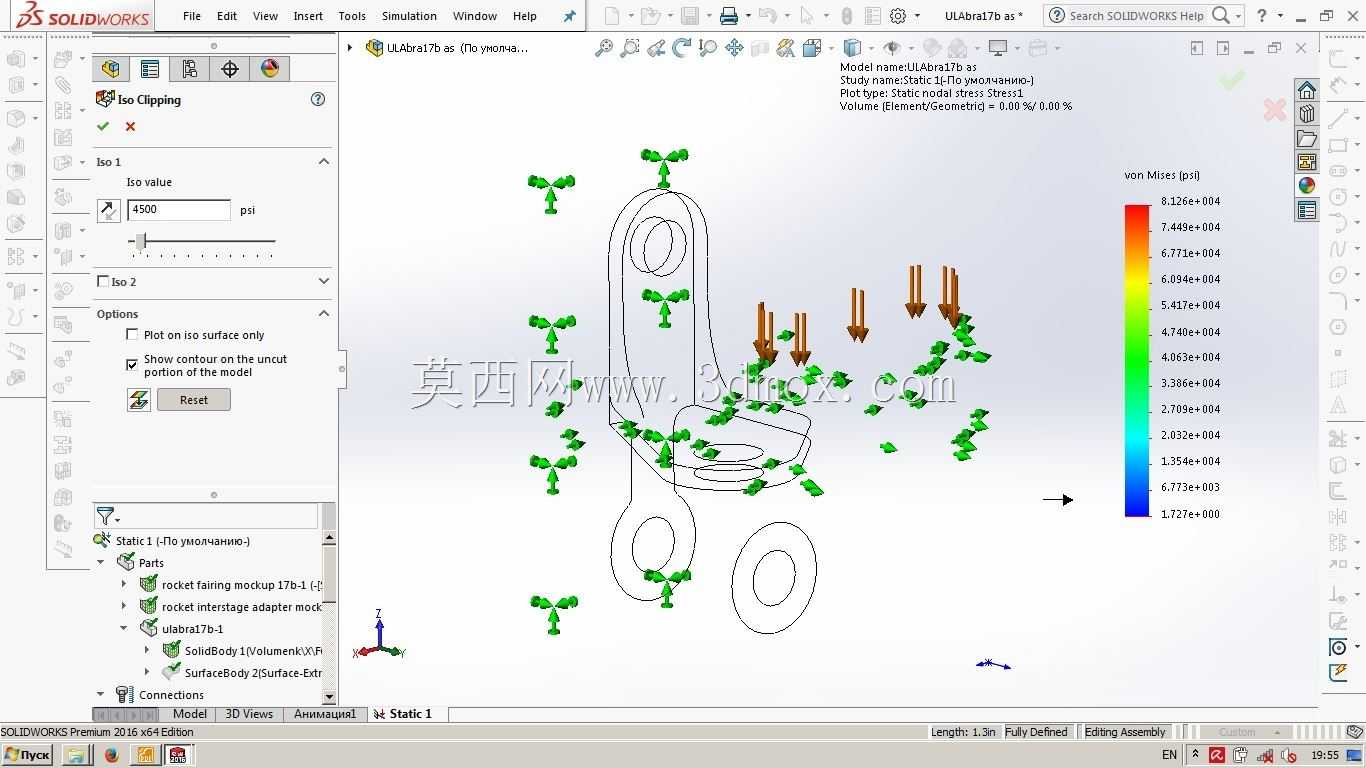

　　只需要根据实际使用的载荷大小调整对应部位的壁厚、孔径参数即可。结构建模过程中，需要重点保证三个孔位的形位公差，竖直支耳的铰接孔与下方筒段的内孔要保证对应的平行度或者垂直度要求，根据实际连接的转动需求设定公差范围，平板段的安装孔要保证与安装基准面的垂直度，避免螺栓穿装时出现别劲的问题，所有孔口都做了倒角处理，既可以去除加工毛刺，也能在销轴、螺栓穿装时起到导向作用，降低装配难度。构件整体采用等强度设计思路，折弯位置做了加厚过渡处理，避免直角折弯处出现应力集中，在承受交变振动载荷时，折弯过渡区不会因为应力集中产生疲劳裂纹，有效提升构件的使用寿命与可靠性。
