桁架式CNC加工承载结构件设计

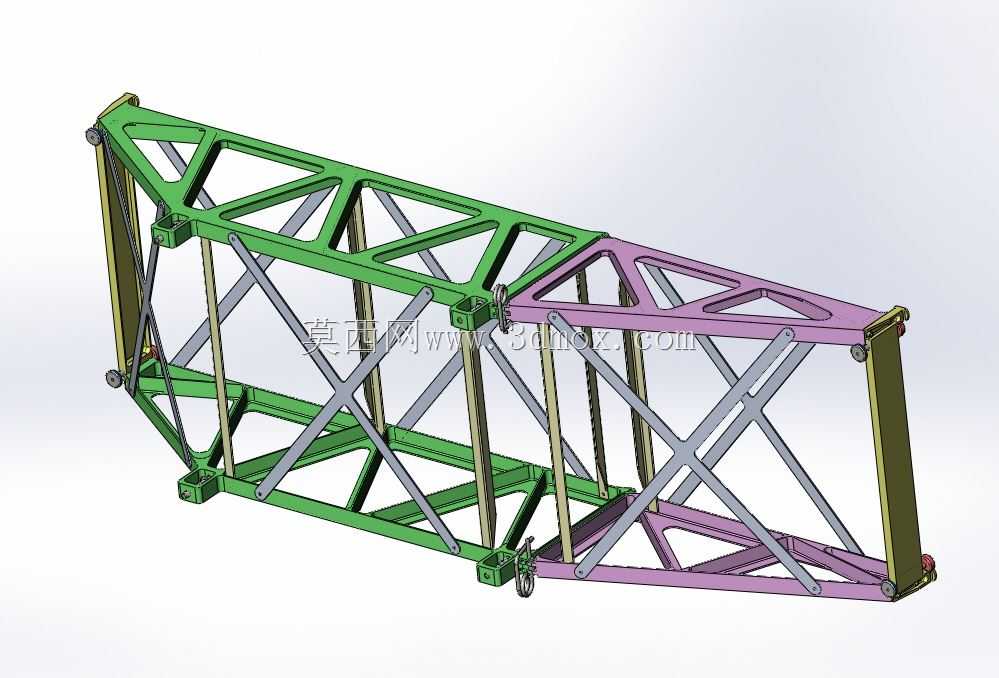

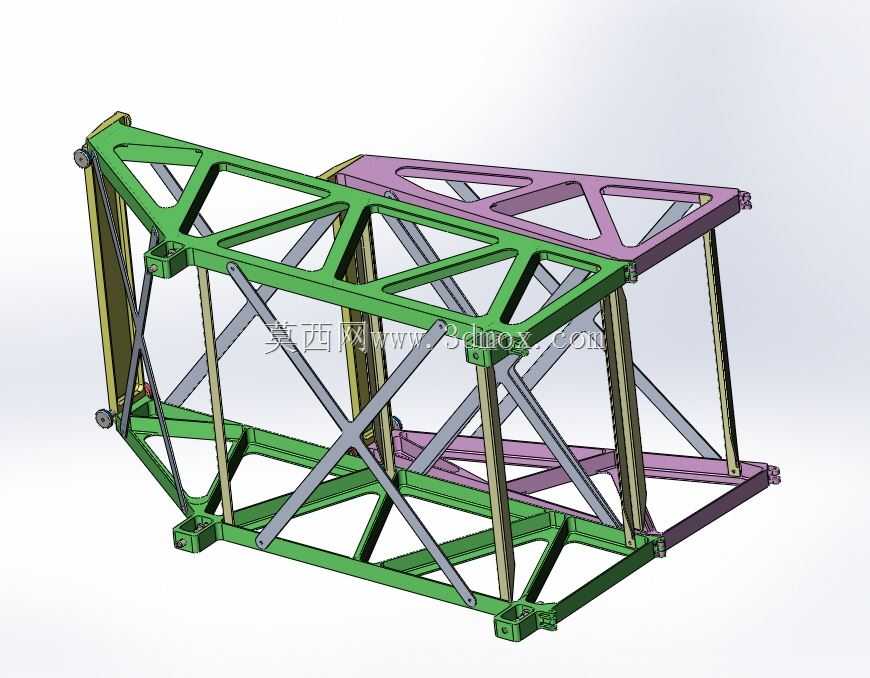

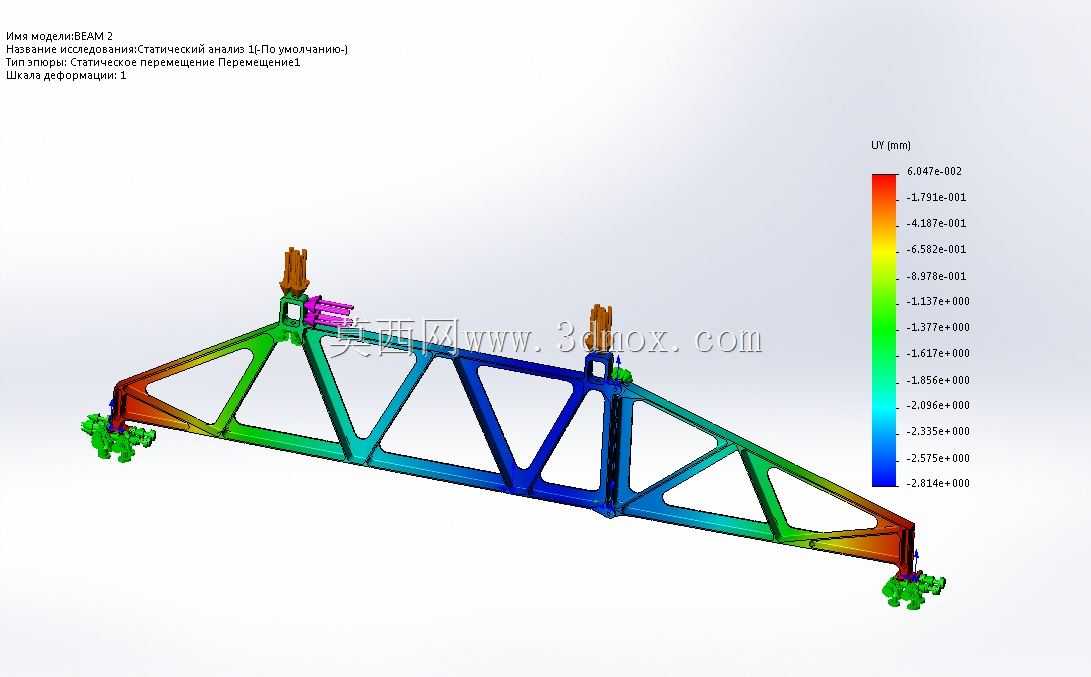

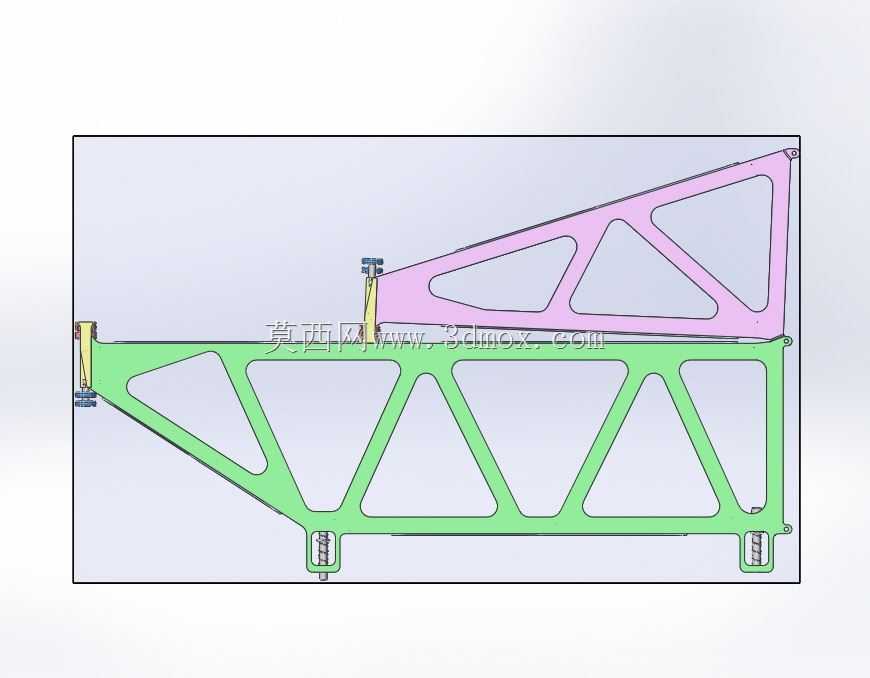

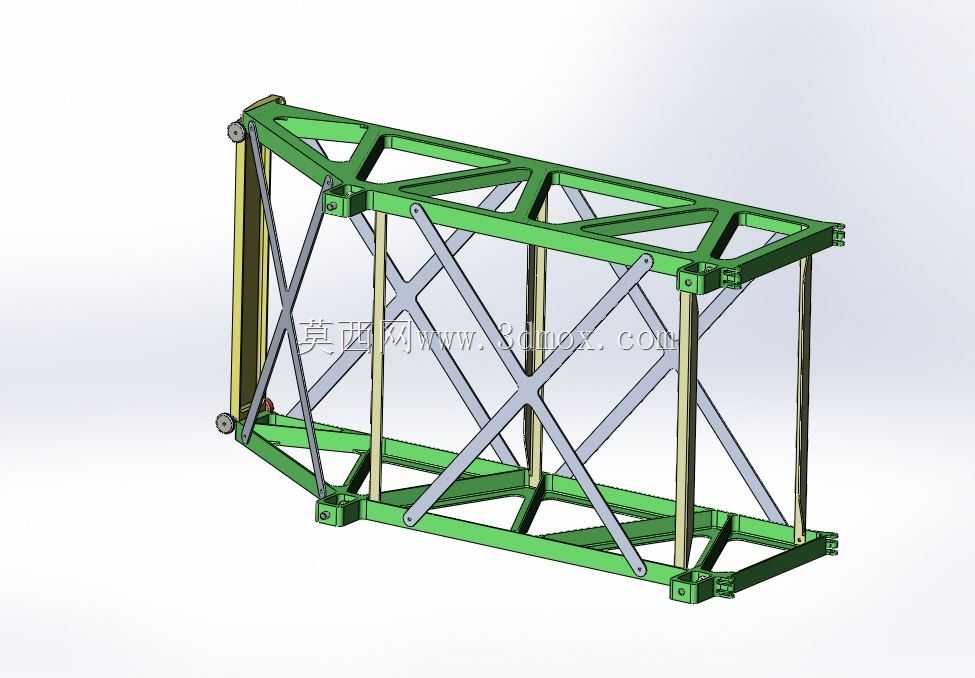

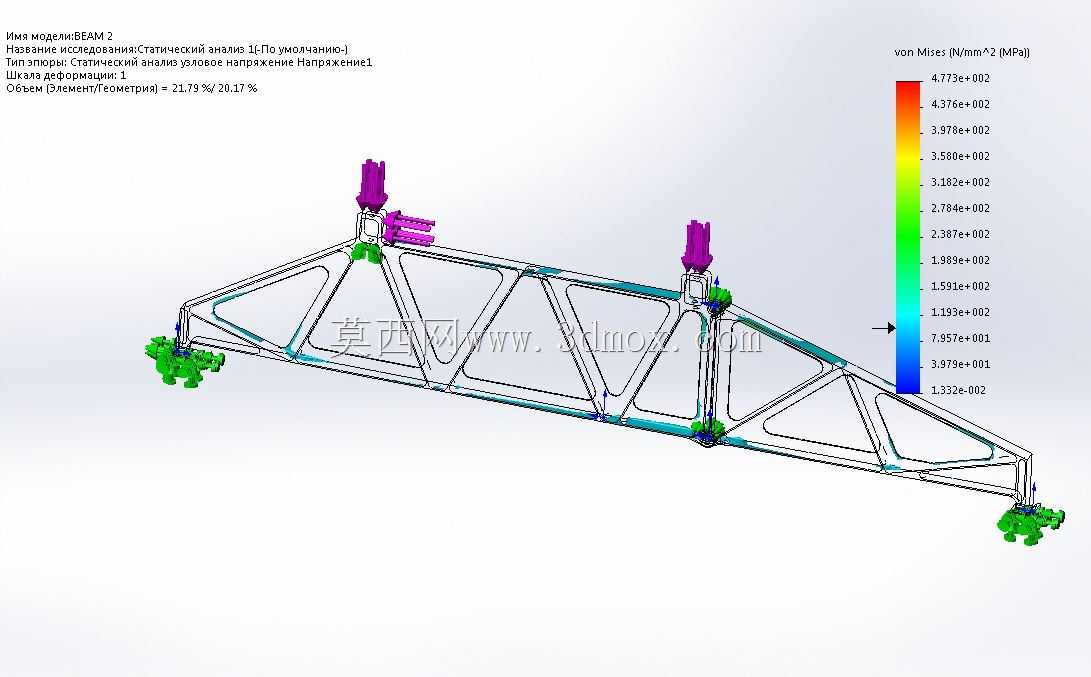

　　这款三角腹杆形式的桁架承载构件，主要面向中小型自动化生产线的跨距承载场景，可作为轻型物料输送线的侧边支撑梁、小型检测设备的跨接安装架，或是桌面级CNC加工设备的龙门横梁替代构件使用，适配需要兼顾结构刚度与整体自重的安装场景，尤其适合对安装负载有严格限制的铝型材框架配套设备。从结构受力逻辑来看，设计阶段优先采用了等边三角形腹杆排布形式，所有腹杆与上下弦杆的连接节点均做了圆弧过渡处理，避免直角连接处的应力集中问题，从有限元受力云图可以看出，整体应力分布沿桁架长度方向呈梯度变化，固定端位置应力水平最高，跨中位置变形量控制在合理区间，完全满足额定承载下的刚度要求，不会出现长期负载下的塑性变形问题。构件整体采用等截面设计，

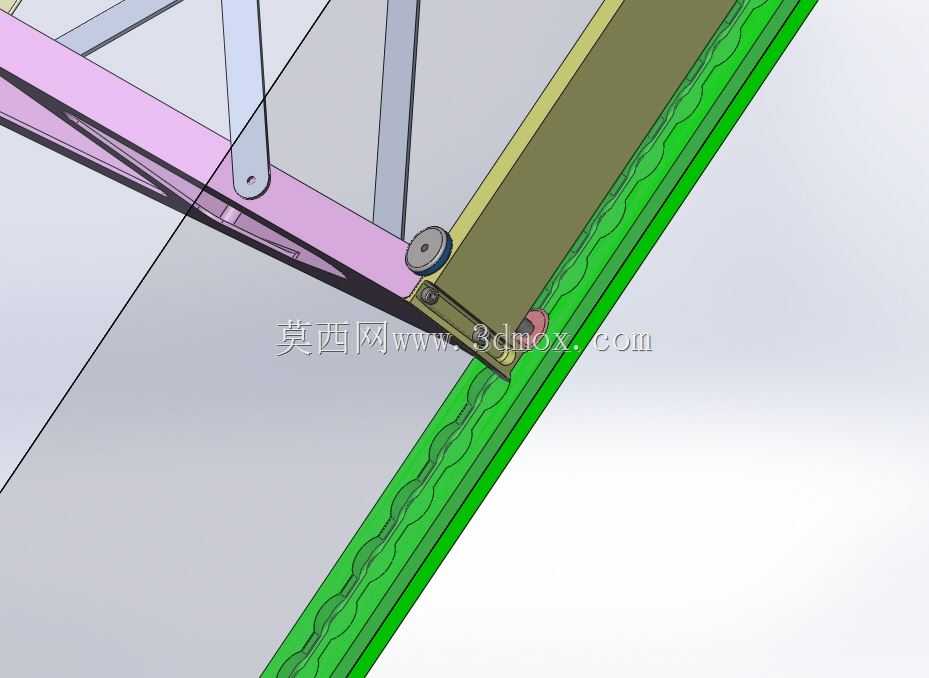

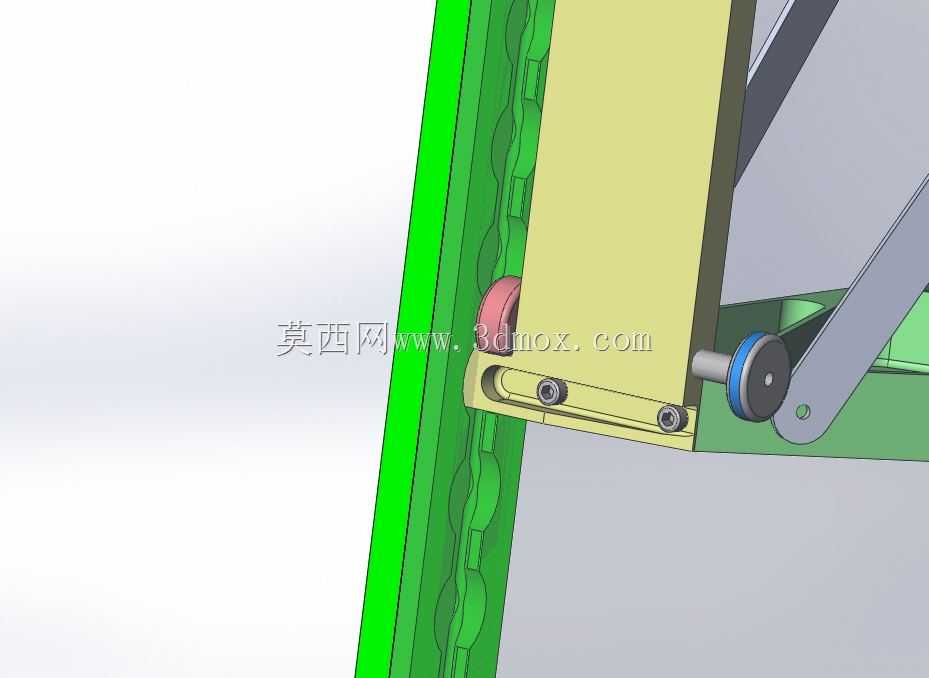

　　上下弦杆为统一规格的矩形截面型材，腹杆采用同材质的实心方料加工，整体质量控制在2380g，全部加工工序可通过三轴CNC设备一次装夹完成，不需要额外的焊接工序，所有连接位置均采用整体铣削成型，避免了焊接带来的热变形与焊缝应力残留问题，加工完成后仅需做简单的去毛刺处理即可投入装配，不需要额外的表面处理工序，适配小批量定制化的生产需求。安装边界方面，构件两端预留了标准化的安装接口，一端为带定位销孔的固定连接端，可通过螺栓与设备基座刚性连接，另一端为带腰型孔的滑动支撑端，可补偿温度变化带来的长度方向形变，避免结构内部产生温度应力；构件上弦杆预留了三个等间距的安装凸台，凸台上加工有标准螺纹孔，可直接安装导轨、传感器支架或是输送线托板，

　　不需要额外焊接安装螺母，装配时可直接通过螺栓锁紧，大幅减少现场装配的工作量。从实际使用场景出发，这款桁架构件的跨距设计适配1.2m至1.5m的安装间距，单根构件的额定垂直承载可达80kg，完全满足轻型输送、检测工位的承载需求，相比同刚度的实心矩形梁，自重降低了62%，不仅减少了材料成本，也降低了对支撑基座的负载要求，尤其适合搭配铝型材框架搭建的轻型自动化设备使用。设计过程中特意规避了复杂的曲面结构，所有加工面均为平面或是规则圆弧面，普通三轴CNC设备即可完成全部加工，不需要五轴设备介入，加工时可采用整块铝锭铣削成型，也可采用型材焊接后再做精加工处理，两种加工方式都能保证最终的装配精度，适配不同产能规模的加工场景。

　　构件的腹杆角度经过反复优化，在保证整体抗扭刚度的前提下，尽可能减少了材料的去除量，所有内角均做了R3的圆角处理，既避免了加工时的刀具震颤问题，也能减少使用过程中棱角磕碰带来的损伤，同时也方便后期的清洁维护，不会在夹角位置积存加工碎屑或是灰尘。在安装适配性上，两端的安装孔位采用了通用的孔距设计，可直接与市面上主流的4040、4080铝型材配套连接，不需要额外加工转接板，上弦杆的安装凸台高度统一，安装导轨时可直接配打销孔，保证导轨的直线度要求，不需要额外添加调整垫片。从受力特性来看，这款桁架结构在承受垂直向下的负载时，上弦杆主要承受压应力，下弦杆主要承受拉应力，腹杆主要传递剪切力，三角形的腹杆排布可以将所有杆件的受力控制在轴向力范畴，充分发挥金属材料的抗拉压性能，避免杆件承受过大的弯曲应力，这也是该结构能在较轻自重下实现高刚度的核心原因。针对CNC加工的工艺特性，设计时所有的加工深度都控制在刀具长径比5:1的合理范围内，没有过深的型腔结构，加工时不需要使用加长刀具，可有效保证加工效率与表面质量，所有棱边均做了C0.5的倒角处理，既去除了加工毛刺，也避免了装配时划伤操作人员。
