航天火箭用改进型铰接安装支座结构

　　该结构件针对航天运载火箭的硬件搭载场景做了定向优化，核心作用是为箭上搭载的小型载荷、管路或是附属组件提供可靠的铰接安装界面，在火箭飞行过程中承受振动、冲击载荷的同时，允许被连接件存在小角度的转动余量，补偿装配偏差与飞行过程中的结构形变，避免应力集中导致的连接件断裂失效。从实际使用场景来看，这类铰接支座多布置在箭体内部的设备安装板、舱段内壁的安装基准面上，需要匹配箭体标准的安装孔位布局，底座部分采用平板式设计，底面加工为完整平面，保证和安装基面完全贴合，避免安装时出现翘曲导致的预紧力不均。设计过程中优先控制结构的总重量与体积，在保证结构强度满足飞行过载要求的前提下，尽可能切除非受力区域的材料，最终将结构总体积控制在极小的区间内，

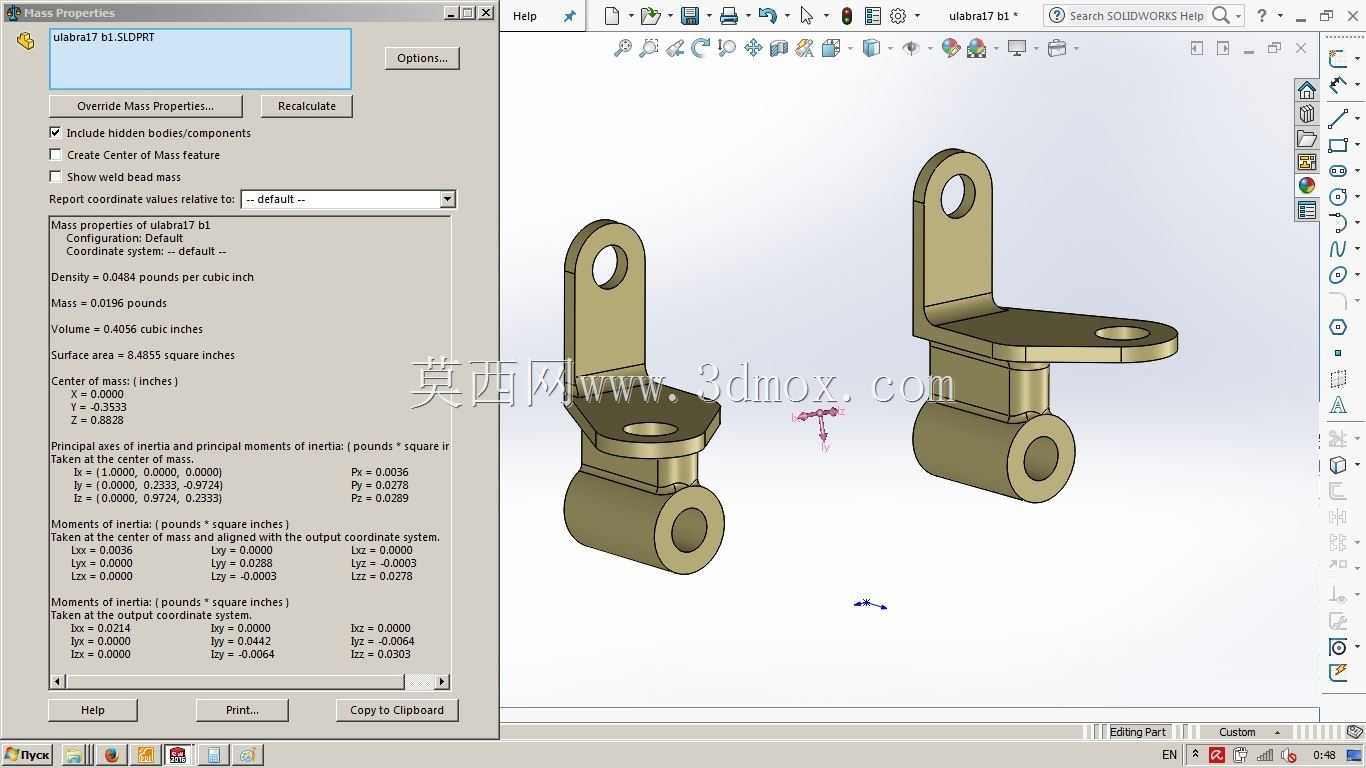

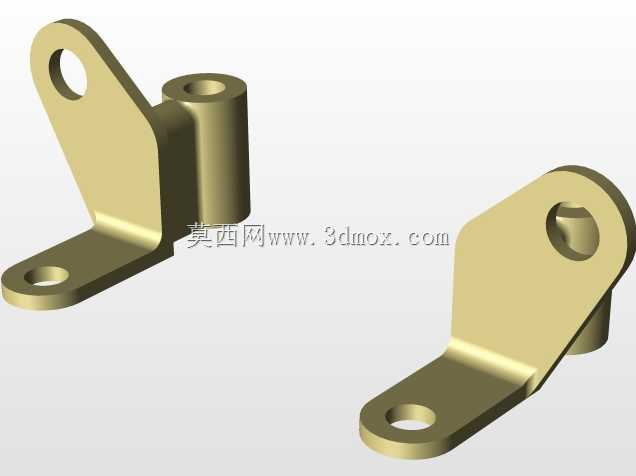

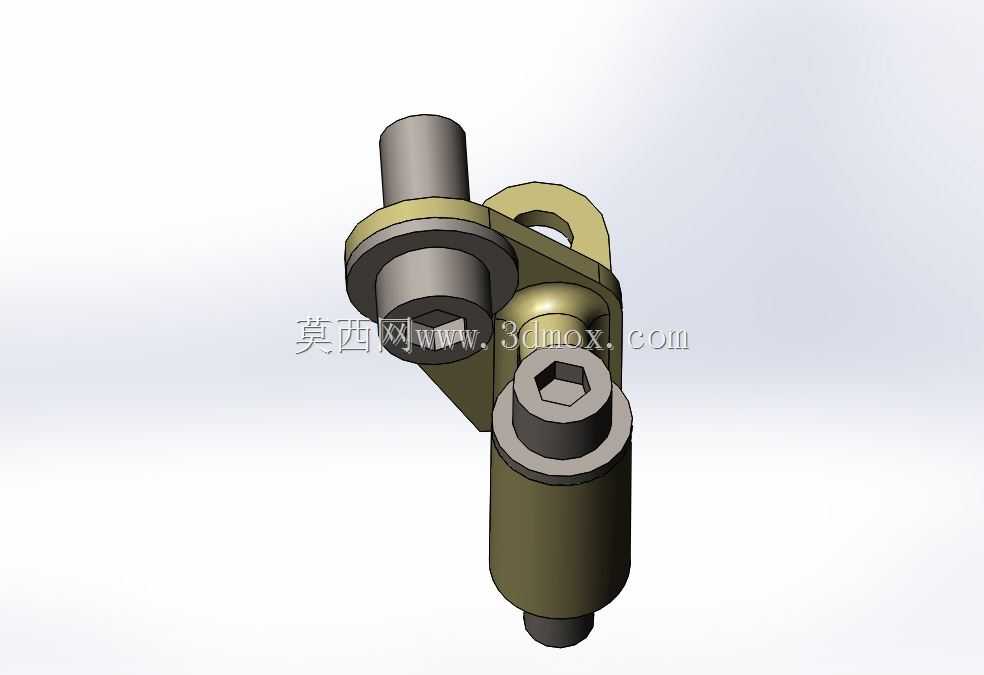

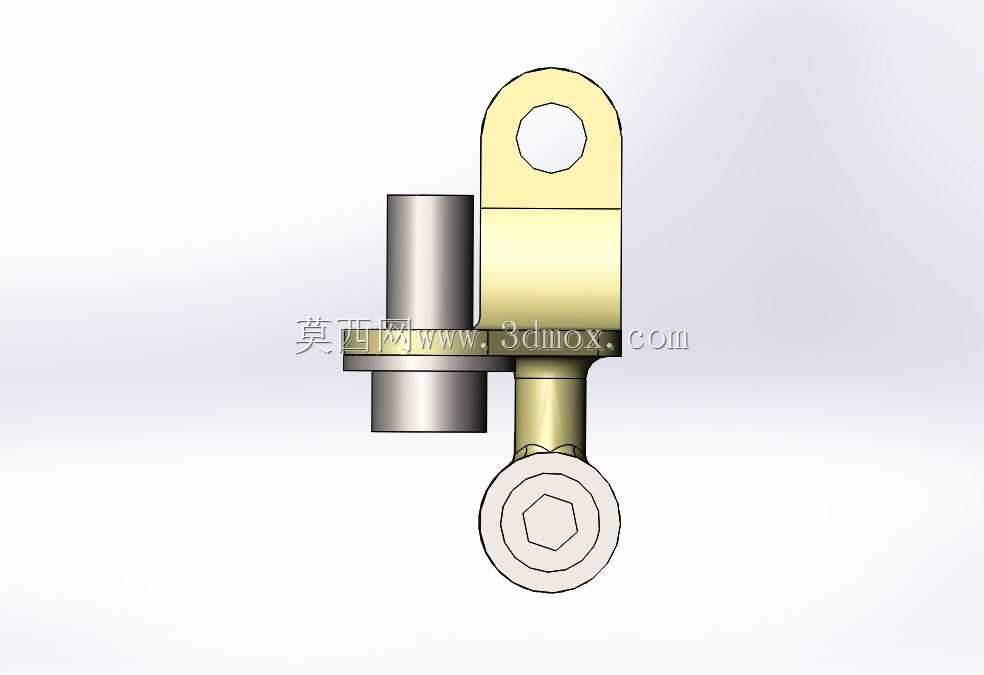

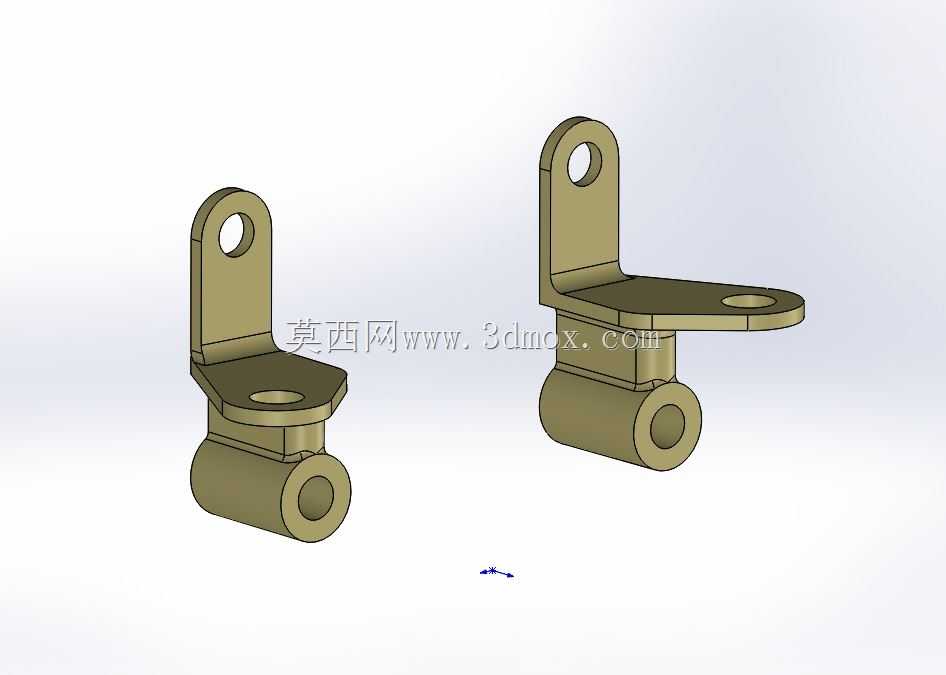

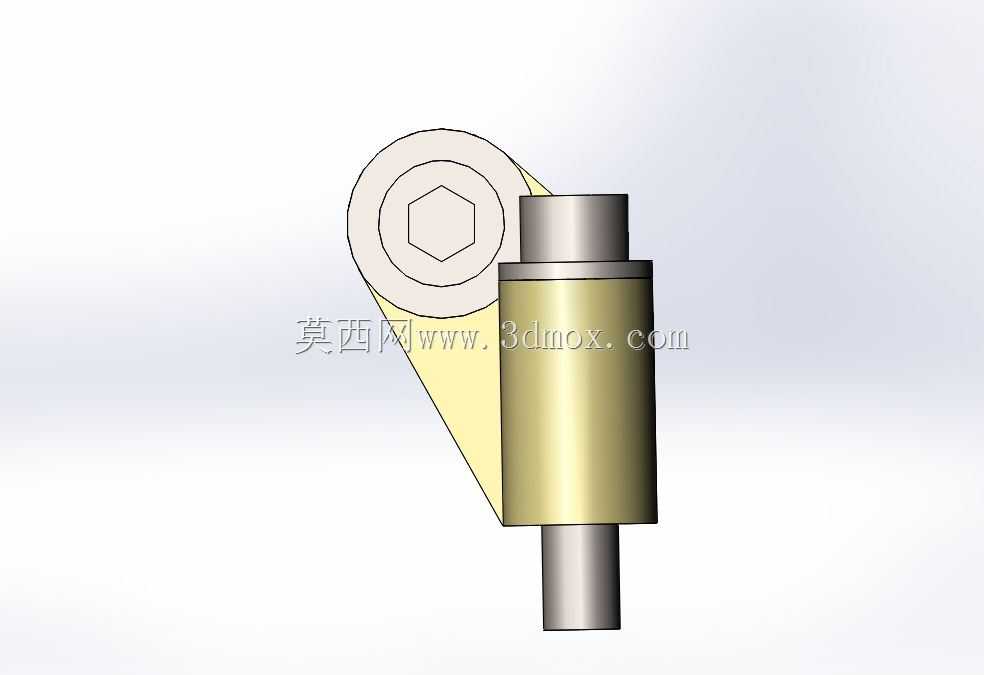

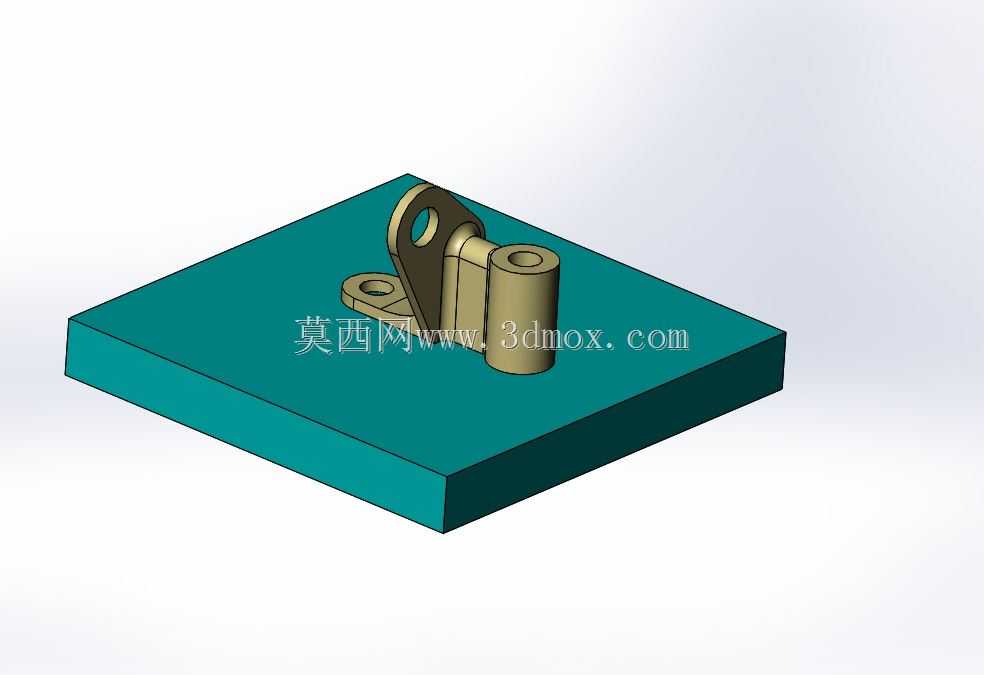

　　总重量也控制在克级范围，符合航天产品轻量化的核心设计要求。结构的核心铰接部分采用同轴双孔耳片配合单轴套的布局，一侧是带安装孔的固定耳片，通过紧固件和底座连接为整体，另一侧是立式的轴套结构，内孔加工有标准的铰接配合公差，可匹配对应直径的铰接销轴，耳片与轴套之间预留了足够的转动间隙，保证铰接转动过程中不会出现卡滞。底座的安装孔采用沉孔设计，紧固件安装后头部不会突出底座表面，保证底座和安装面完全贴合，同时沉孔的深度经过精确计算，既保证紧固件有足够的啮合长度，又不会穿透底座底面影响安装平面度。从安装边界来看，底座的外形为矩形平板，四个角做了倒角处理，避免锐边在装配过程中划伤操作人员或是损坏相邻的线缆、管路，整体安装高度较低，

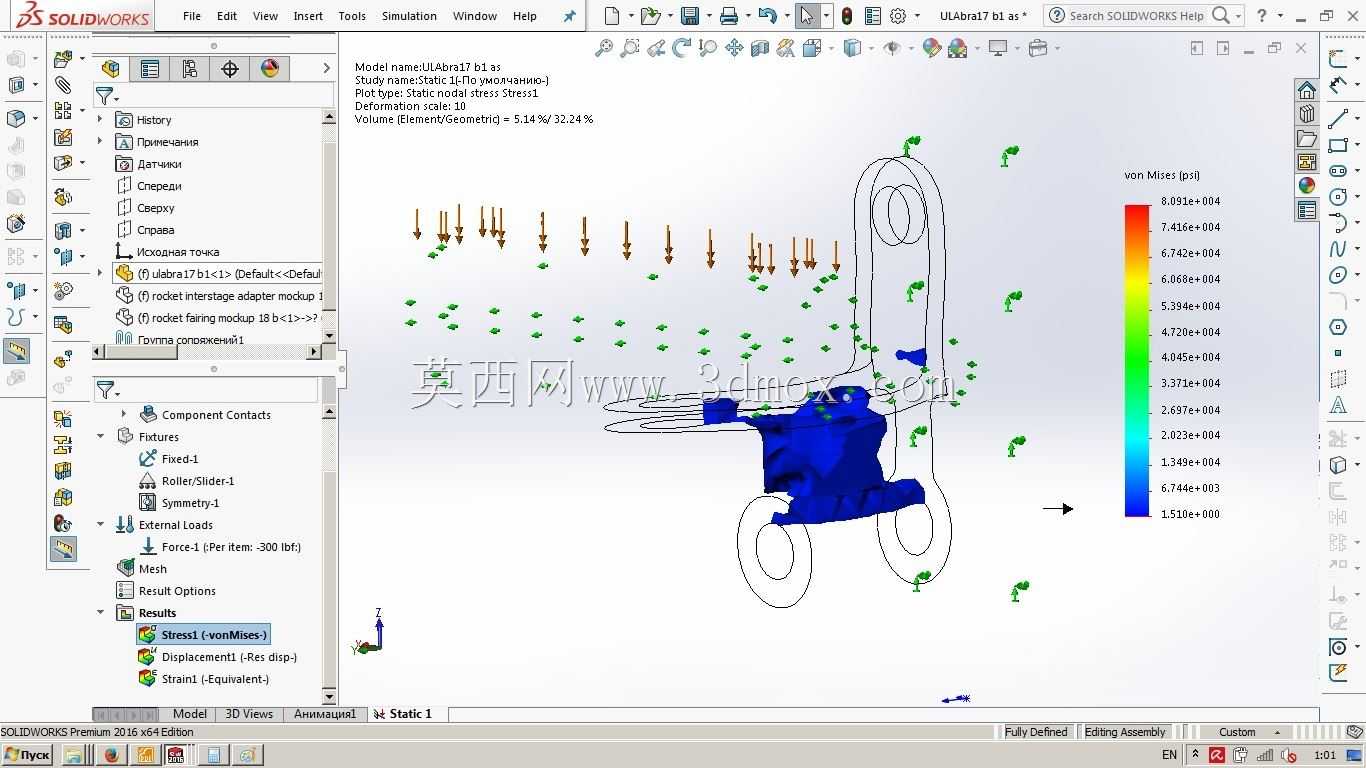

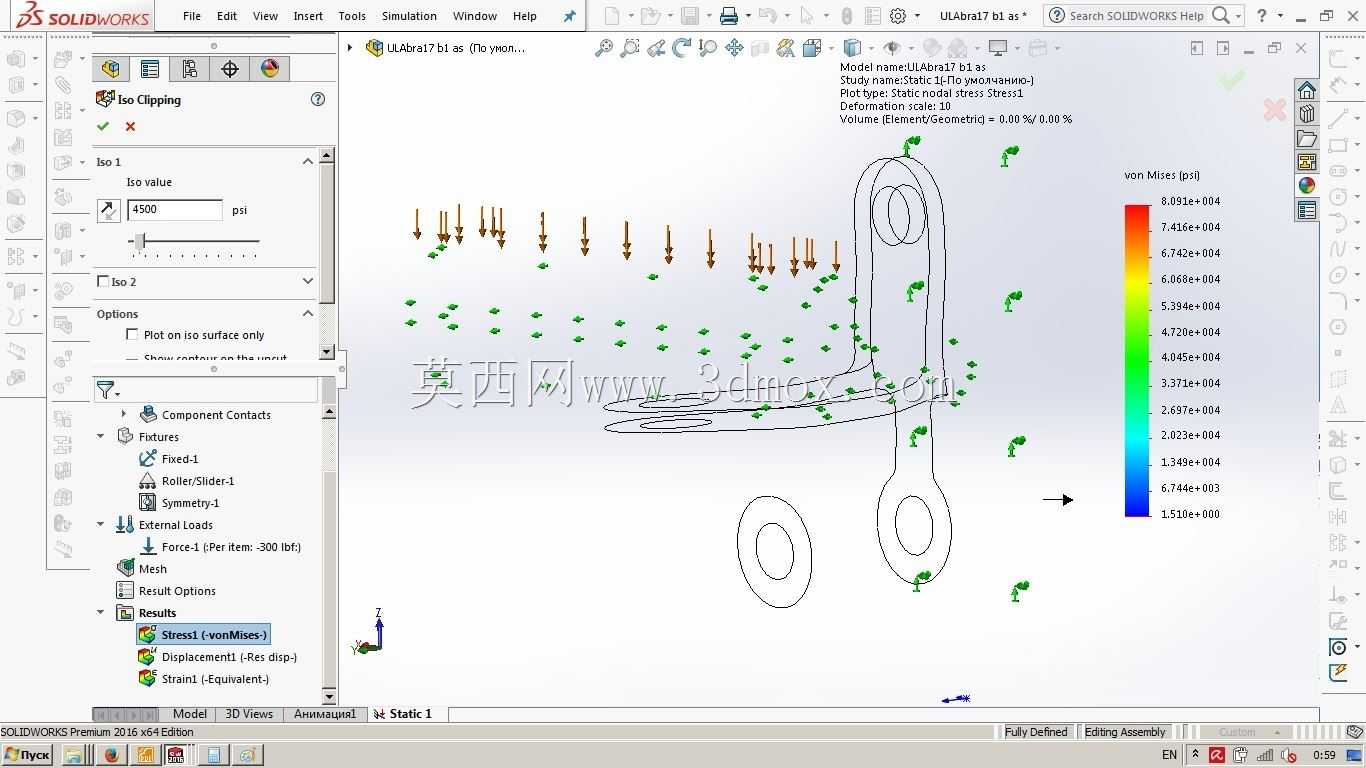

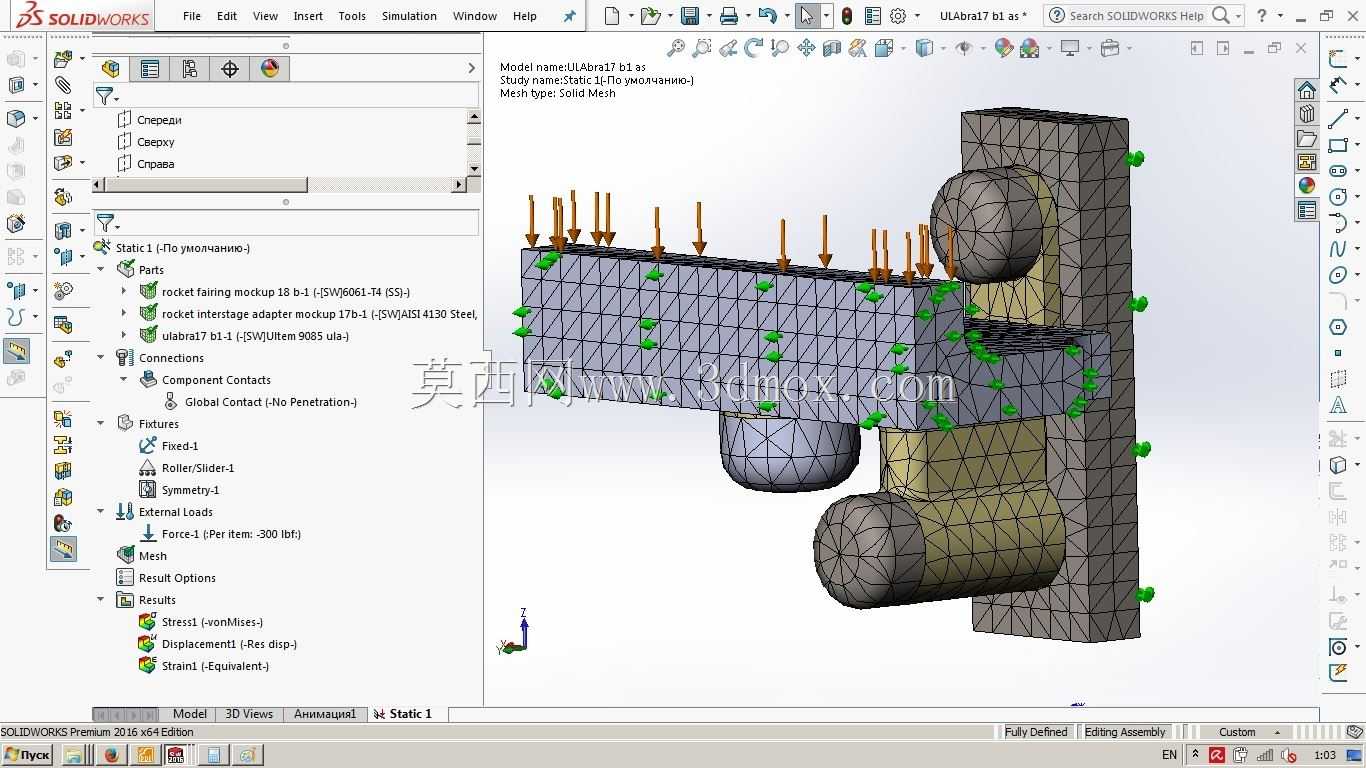

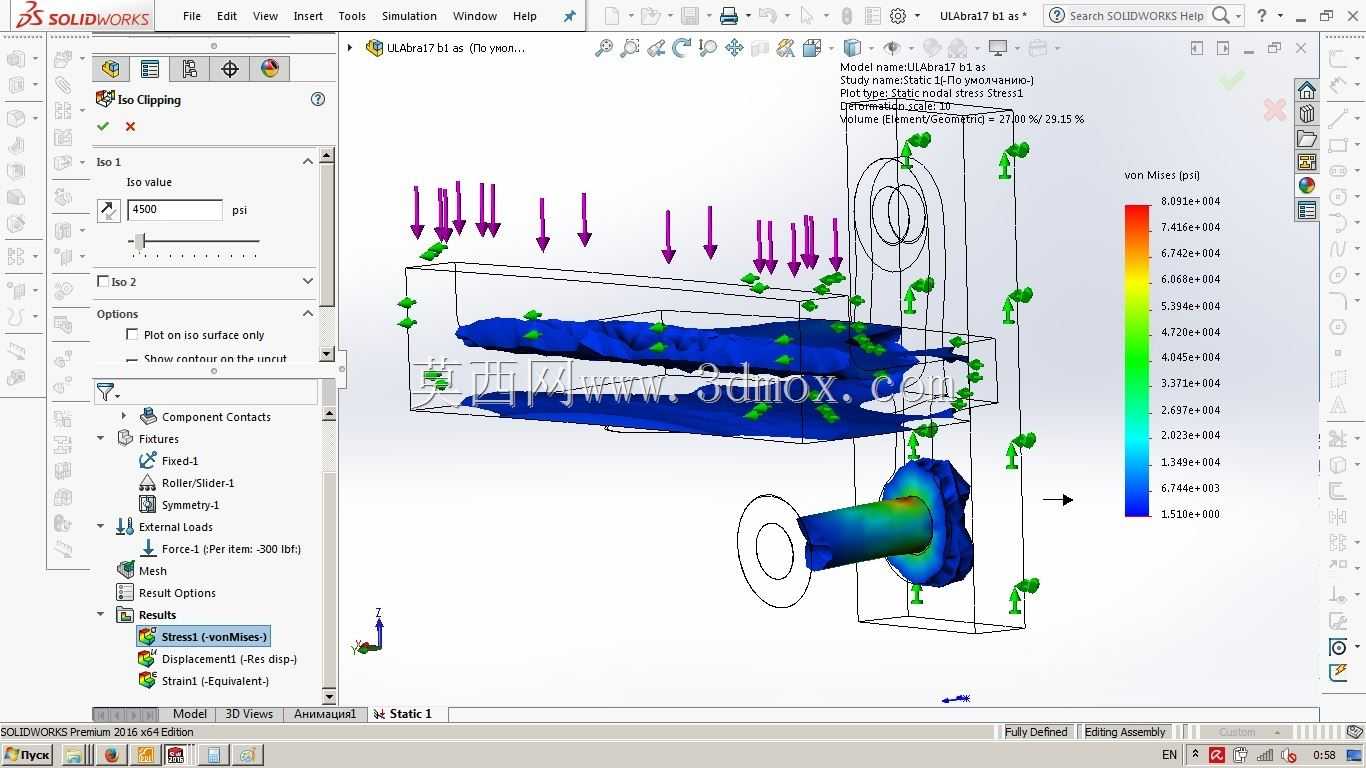

　　不会占用过多的箭内安装空间，适合在空间紧凑的舱段内部使用。结构的受力路径经过反复优化，飞行过程中产生的横向、纵向载荷会通过铰接轴传递到轴套结构，再通过轴套与耳片的连接面分散到底座平板上，最终通过底座的四个安装点均匀传递到箭体安装基面，整个受力路径没有明显的应力集中点，在极限过载工况下，最大应力出现在耳片与底座的连接圆角处，通过加大圆角半径的方式降低了该区域的应力集中系数，保证结构安全裕度满足航天产品的设计规范。在细节设计上，所有的棱边都做了倒钝处理，铰接孔的内壁加工有较高的表面粗糙度要求，减少销轴转动过程中的磨损，延长结构的使用寿命，轴套的端面和耳片的侧面保持平行，保证铰接转动时的同轴度，避免出现偏磨导致的转动阻力增大。

　　这类铰接支座不需要额外的润滑维护，因为火箭飞行任务周期较短，结构材料选用航天常用的轻质金属材料，本身具备较好的自润滑特性与抗腐蚀能力，能够适应箭内的温度、湿度环境，不会在存储、飞行过程中出现锈蚀、卡滞的问题。和传统的同类型铰接支座相比，该结构在保证连接强度、转动自由度满足要求的前提下，大幅缩减了结构的体积与重量，减少了不必要的材料冗余，同时简化了安装流程，只需要通过四个标准紧固件即可完成固定，不需要额外的定位工装，装配效率更高，适合在批量的火箭硬件生产中使用。在实际装配过程中，该支座可以适配不同厚度的安装基面，只要安装孔位匹配即可直接安装，不需要对安装面做额外的加工处理，底座的平面度经过严格控制，安装后不会出现倾斜，保证铰接轴的轴线和设计基准保持一致，避免被连接件出现附加的安装应力。
