ULA火箭硬件轻量化镂空安装支架结构

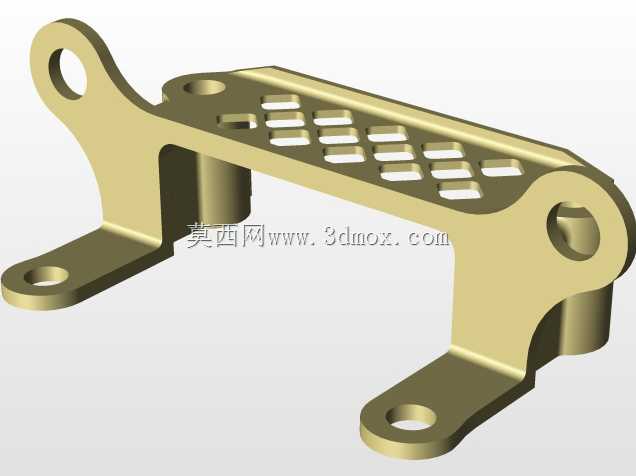

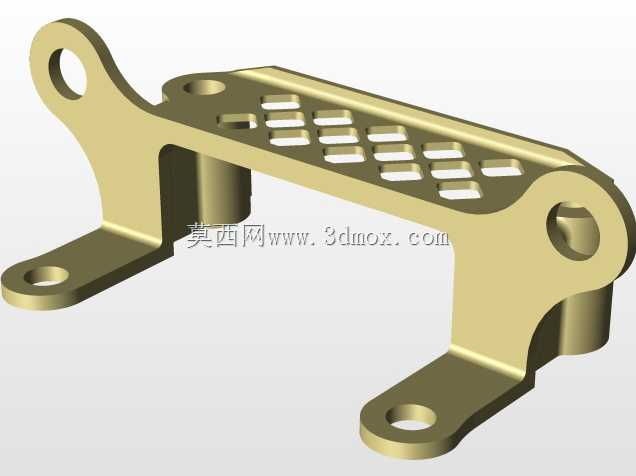

　　该结构件面向航天运载火箭硬件装配场景设计，主要用于箭上电子模块、小型传感组件或轻质管线的承载固定，适配ULA系列火箭箭体内部紧凑安装空间的装配需求，在满足结构承载要求的前提下最大化降低结构自重，适配航天发射任务对每一克载荷重量的严苛控制要求。从实际使用场景来看，这类支架安装于箭体内部非主承力舱段，需要承受火箭起飞阶段的纵向过载、飞行过程中的气动振动以及级间分离瞬间的冲击载荷，同时不能对周边管路、线缆的排布造成干涉，因此在结构布局上做了针对性的适配。整体结构采用一体化折弯+局部铣削的加工思路，主体承力框架为U型槽式结构，两侧向上延伸出带安装孔的耳片，耳片上的通孔用于与箭体预装的基座通过螺栓紧固，

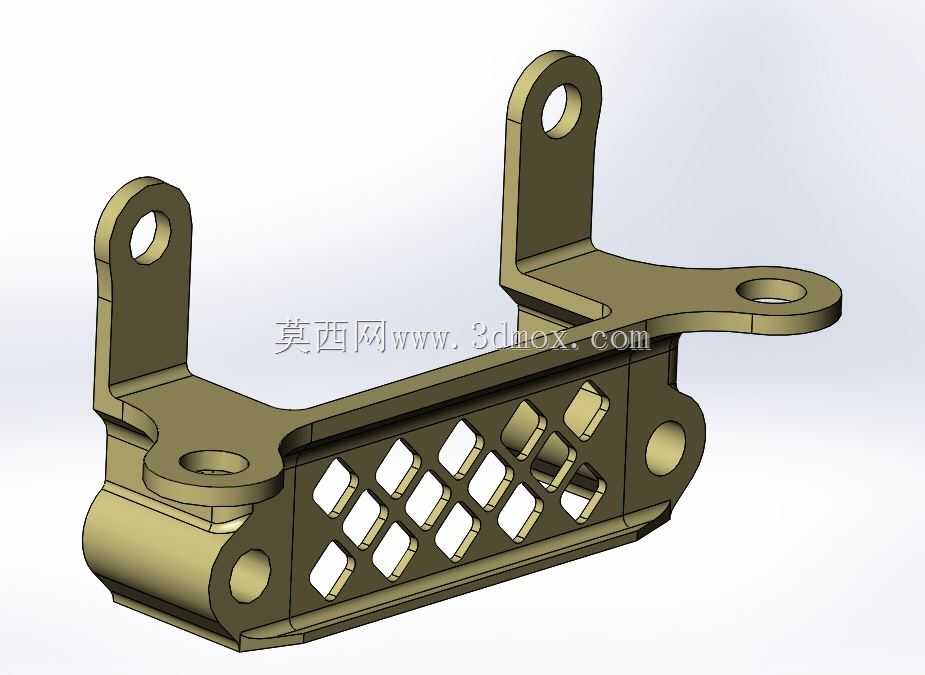

　　孔位公差按照航天装配常用的H7级精度设计，保证安装时的互换性，避免装配过程中出现孔位错位需要现场修配的问题。支架前端延伸出的单耳安装位，用于外接附属小型构件，耳片厚度根据承载载荷做了等强度优化，在应力集中的孔位周边做了圆角过渡处理，避免应力集中导致的疲劳断裂风险。支架侧面采用菱形镂空的格栅化设计，这一设计并非单纯为了减重，在实际工程应用中，镂空结构一方面可以大幅削减结构件的整体重量，经测算该结构体积仅0.495立方英寸，重量控制在0.0240磅，相比同尺寸实心支架减重超过60%；另一方面菱形格栅的结构形式可以在保证侧面抗弯、抗扭刚度的前提下，让气流在舱内自由流通，避免箭体飞行过程中舱内局部气压差对支架造成额外载荷，

　　同时格栅结构的阻尼特性可以更好地吸收飞行过程中的高频振动，降低支架上搭载的精密器件受到的振动冲击。支架底部的圆弧过渡结构，是为了适配箭体内壁的圆弧型面，安装时可以更好地贴合舱壁曲面，减少安装时的垫片调整量，提升装配效率。侧面预留的两个圆形沉孔，用于安装时的定位销配合，在支架预装阶段可以先通过定位销完成位置固定，再拧紧安装螺栓，避免螺栓紧固过程中支架出现偏移。从安装边界来看，该支架的整体外轮廓尺寸控制在极小的范围内，所有安装孔位的中心距都经过反复校核，保证安装后与周边构件的最小间隙不小于3mm，避免火箭飞行过程中结构形变导致的构件碰磨问题。结构的壁厚设计遵循等强度原则，主承力的底边和耳片根部壁厚最大，向非承力的侧边格栅区域逐渐减薄，

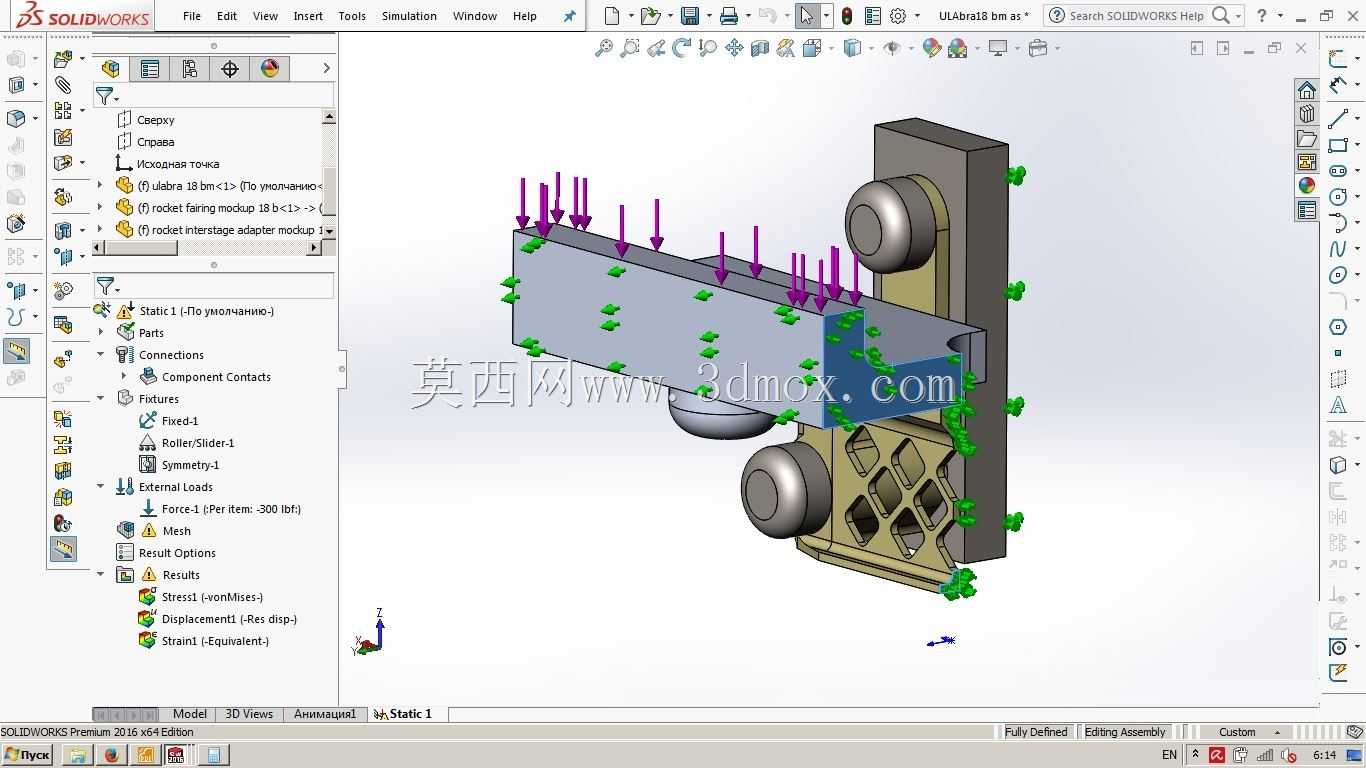

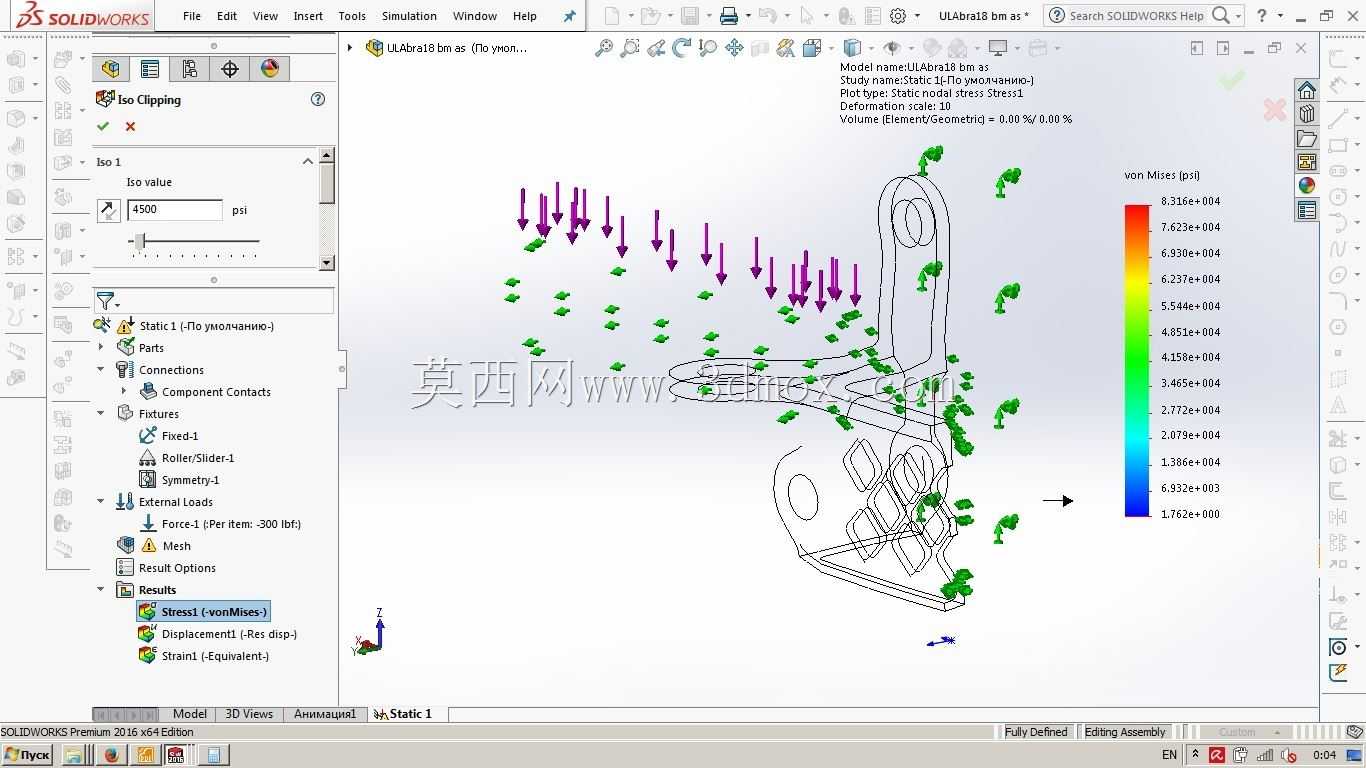

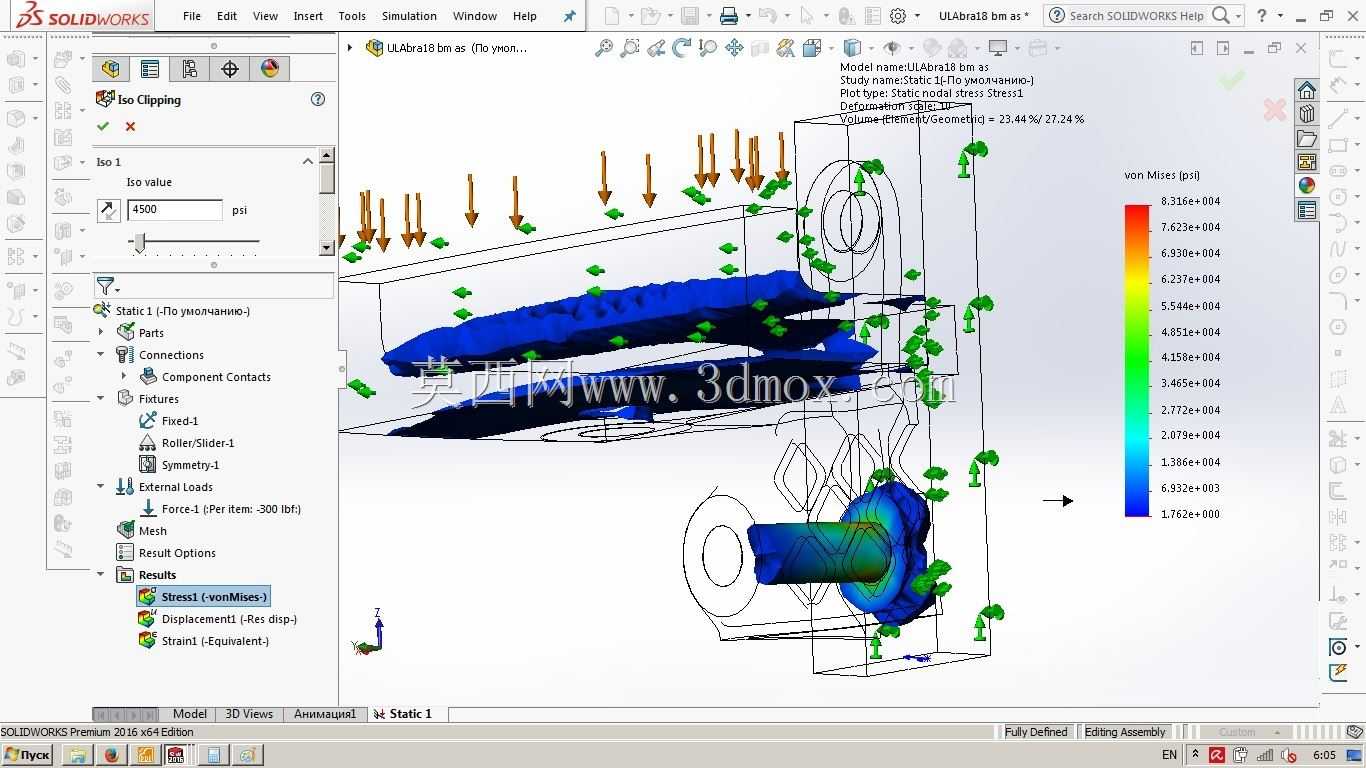

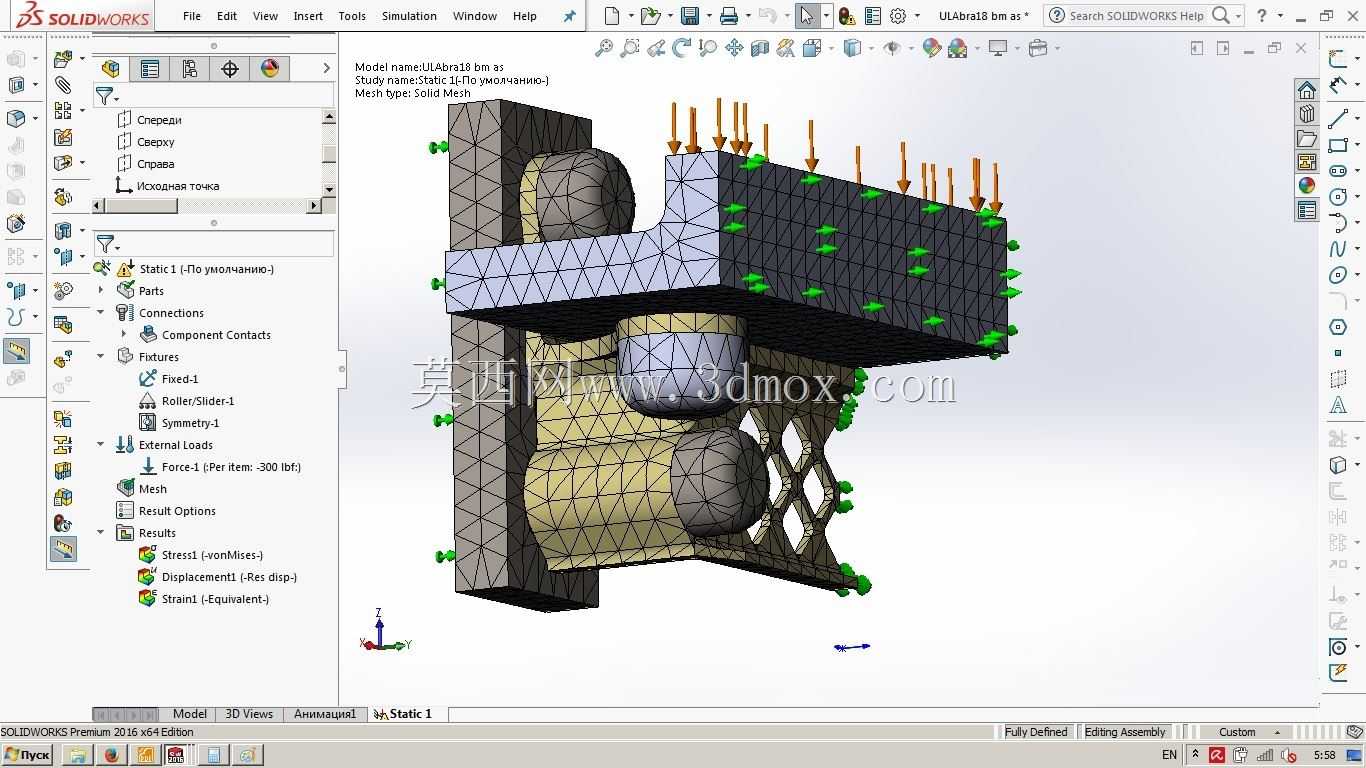

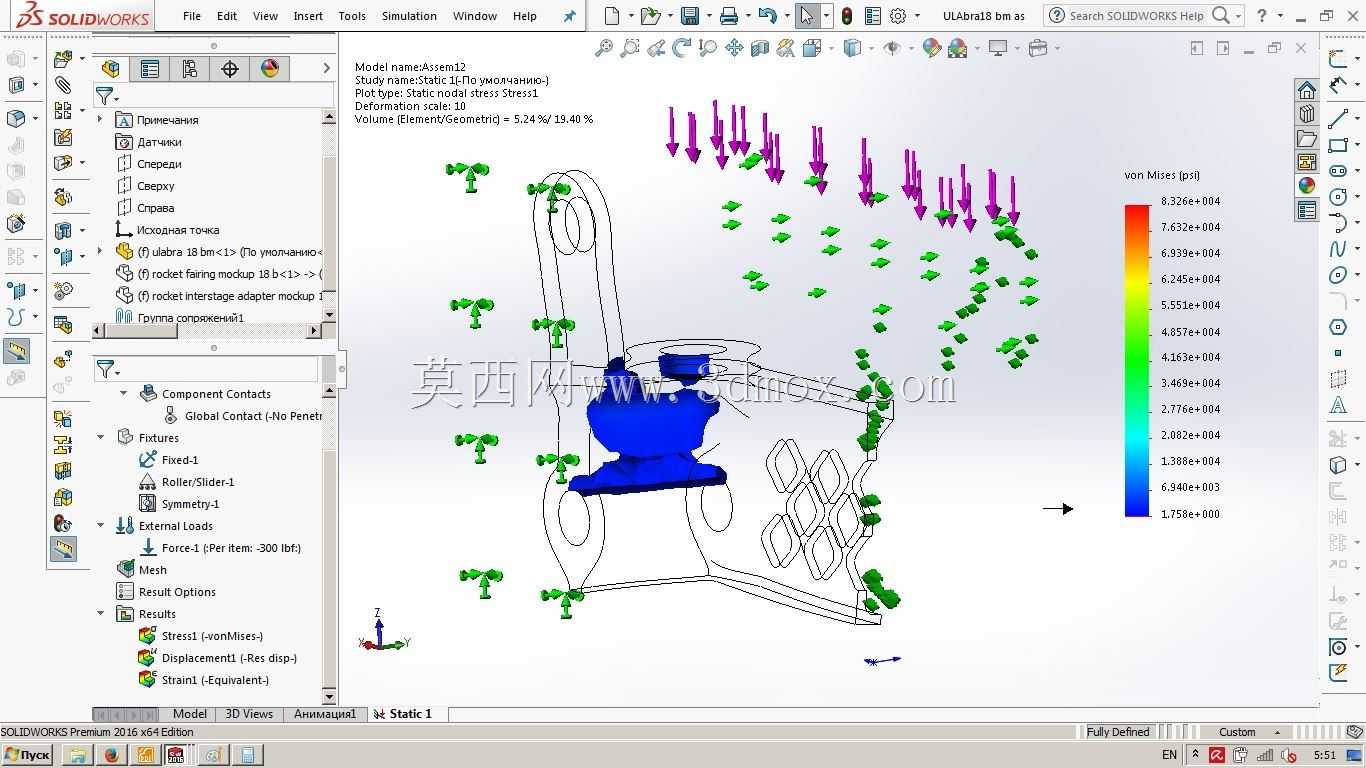

　　所有的棱边都做了R0.5以上的圆角处理，一方面避免加工过程中出现锐边割伤操作人员或者损坏线缆绝缘层，另一方面可以减少应力集中点，提升结构的抗疲劳寿命。材料选型上适配航天常用的铝合金加工工艺，既可以采用7075铝合金整块铣削加工成型，也可以采用薄壁钣金折弯后焊接的方式加工，镂空区域的菱形孔尺寸经过优化，既保证铣削加工时刀具可以顺畅走刀，不会出现过小的内角导致刀具磨损过快，也保证钣金加工时的冲压模具不会因为孔位过密出现强度不足的问题。在实际装配场景中，这类支架不需要额外的表面处理，仅需要做硬质阳极氧化即可满足航天环境下的防腐蚀、防盐雾要求，不会因为环境因素导致结构强度下降。设计过程中对结构的受力做了仿真校核，在三倍于最大起飞过载的载荷下，结构的最大形变量小于0.02mm，不会影响搭载器件的安装精度，同时结构的固有频率避开了火箭发动机的主要振动频段，避免飞行过程中出现共振问题。
