火箭硬件铰接连接支架结构设计

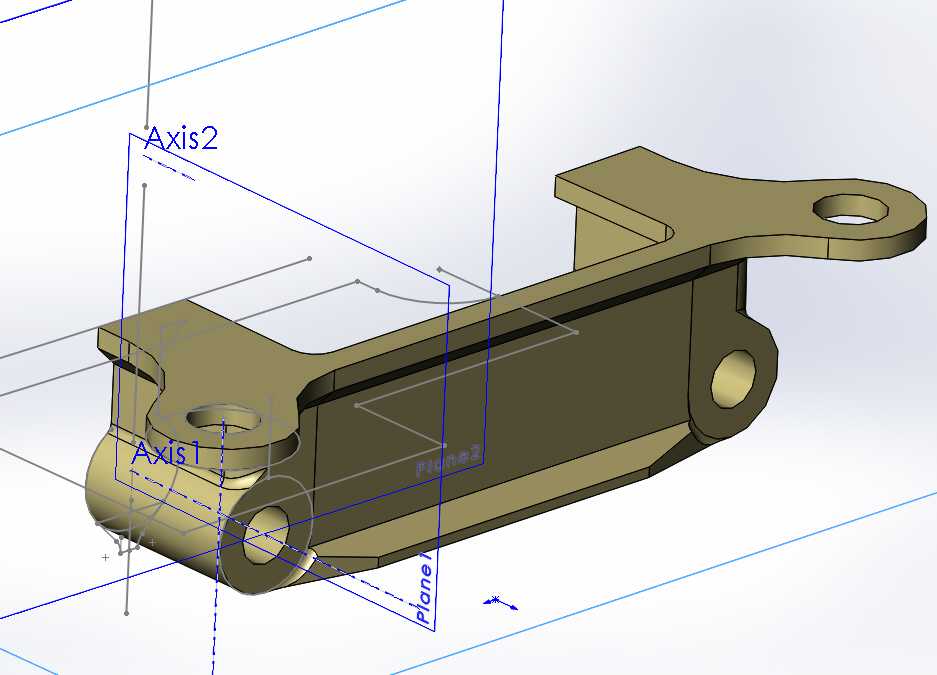

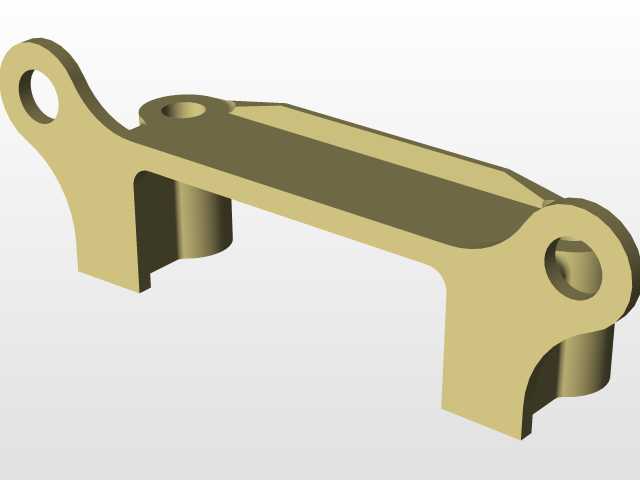

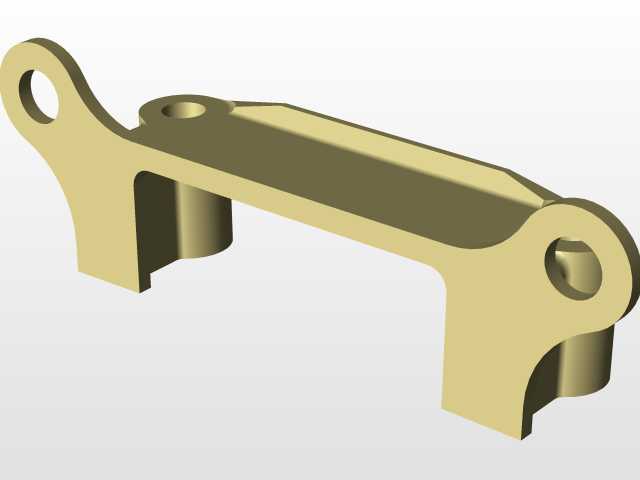

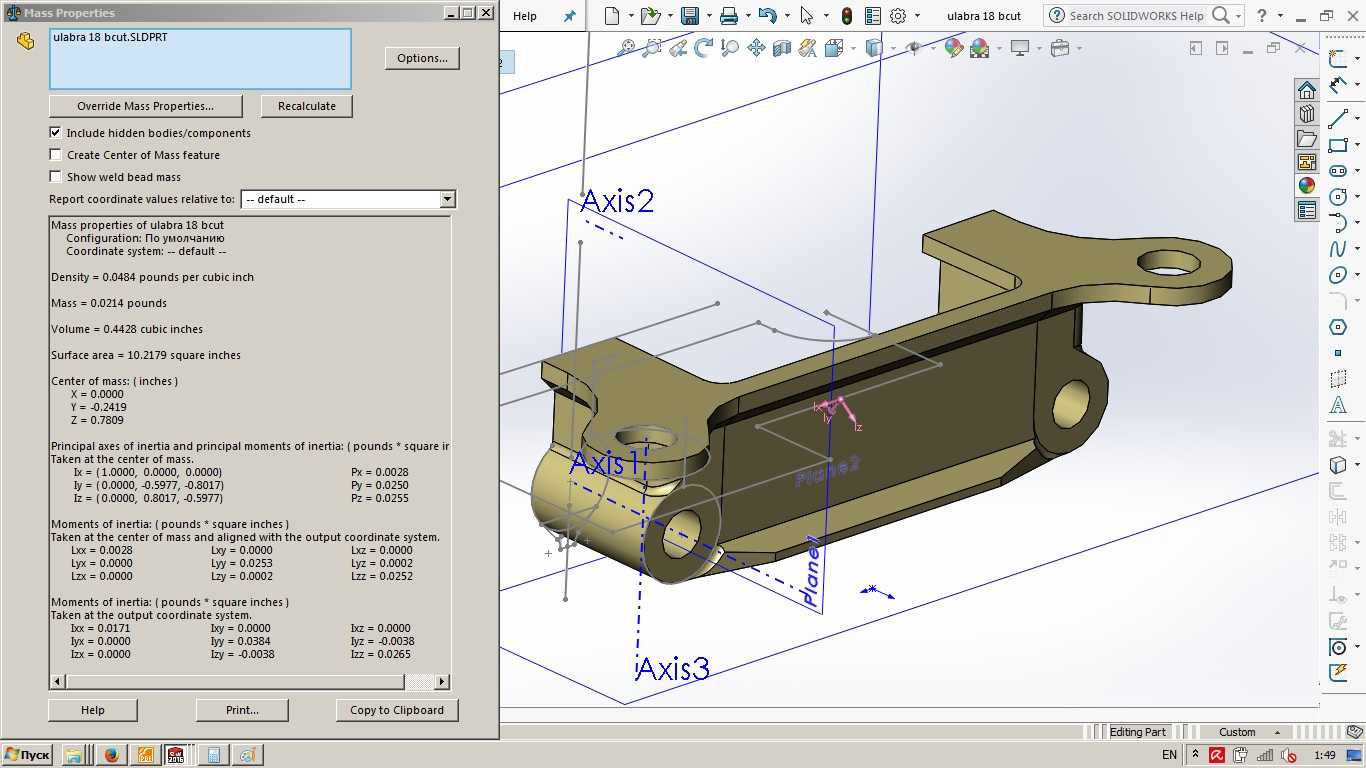

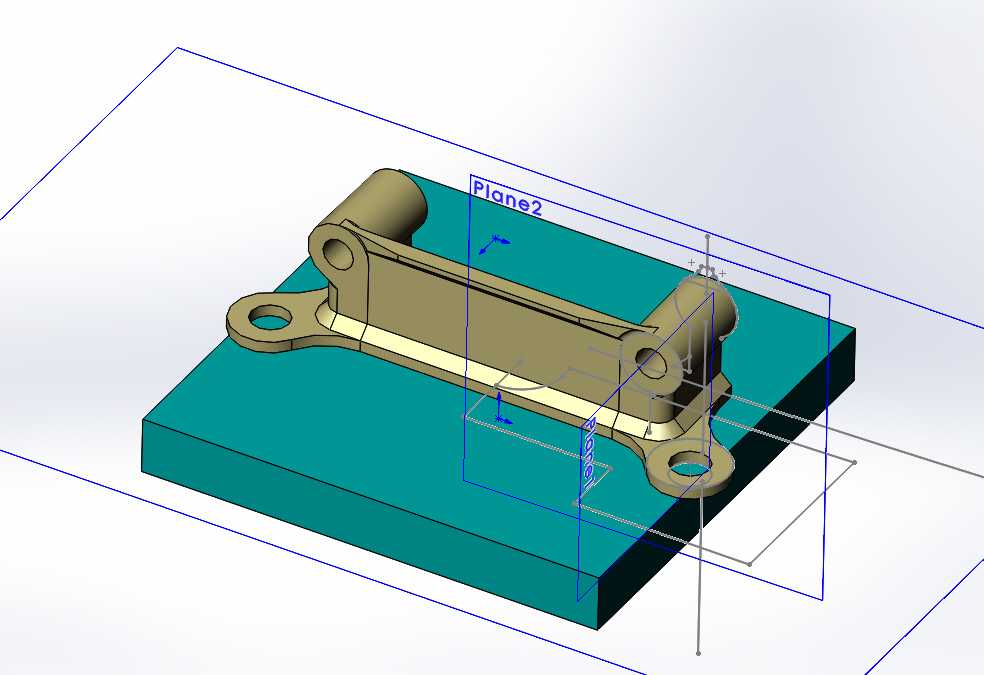

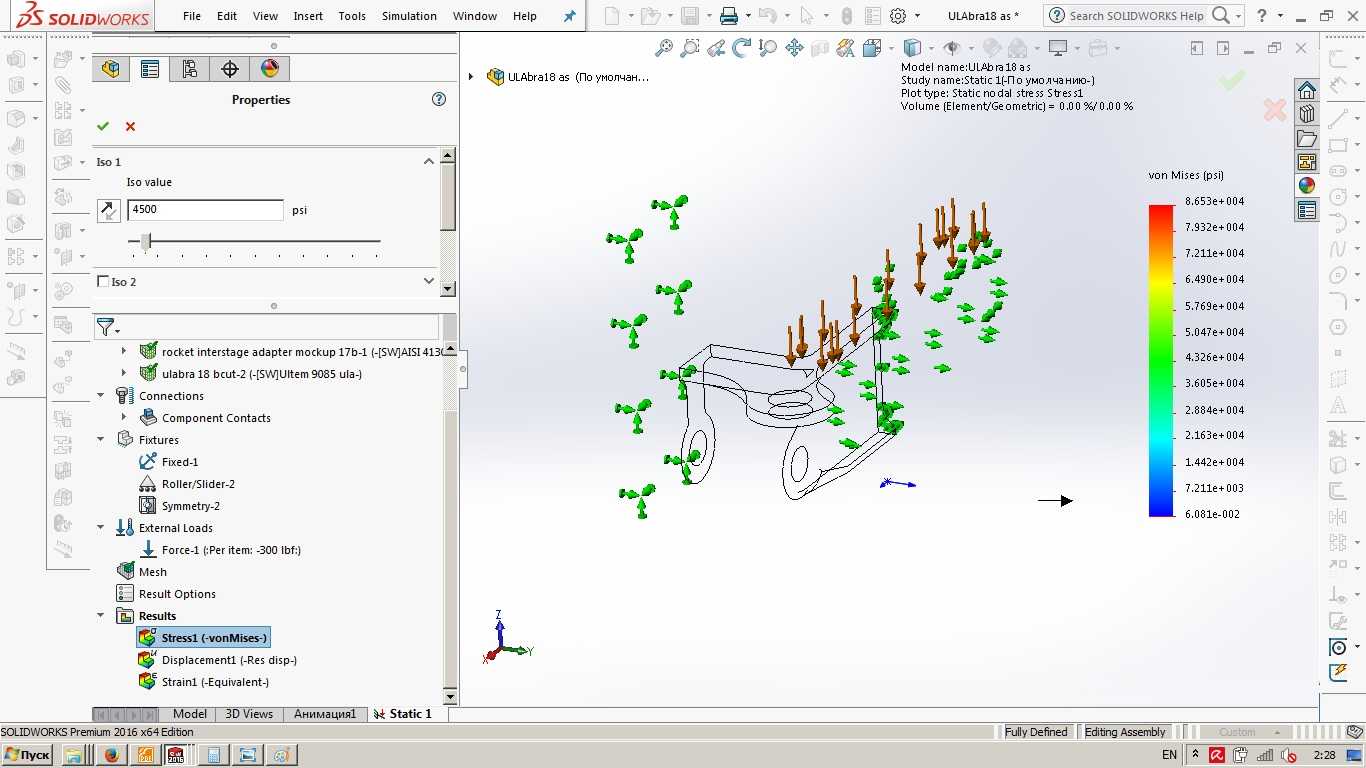

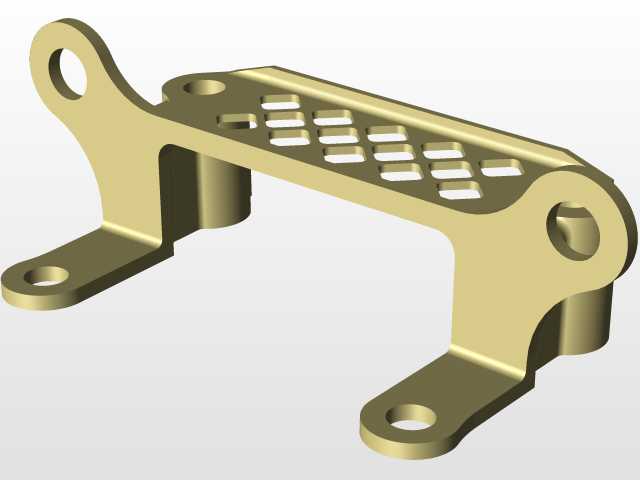

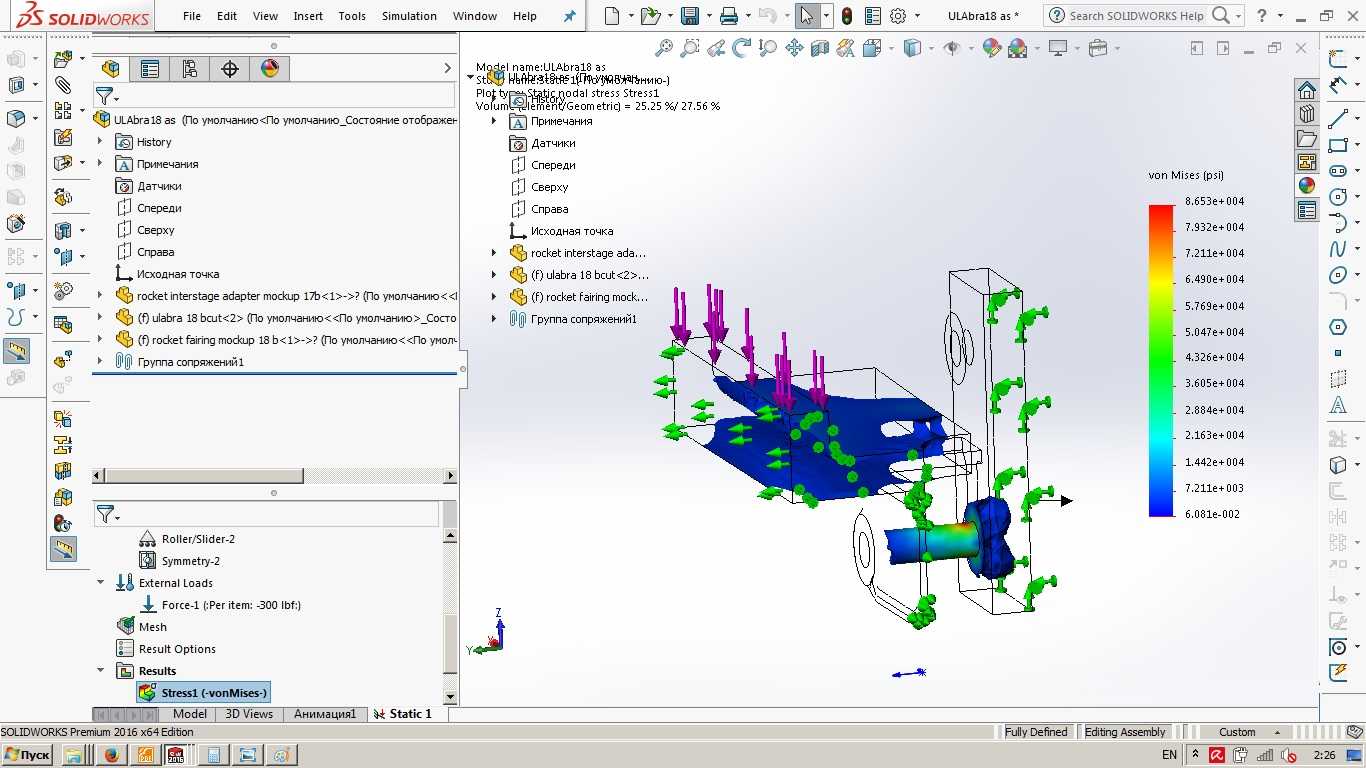

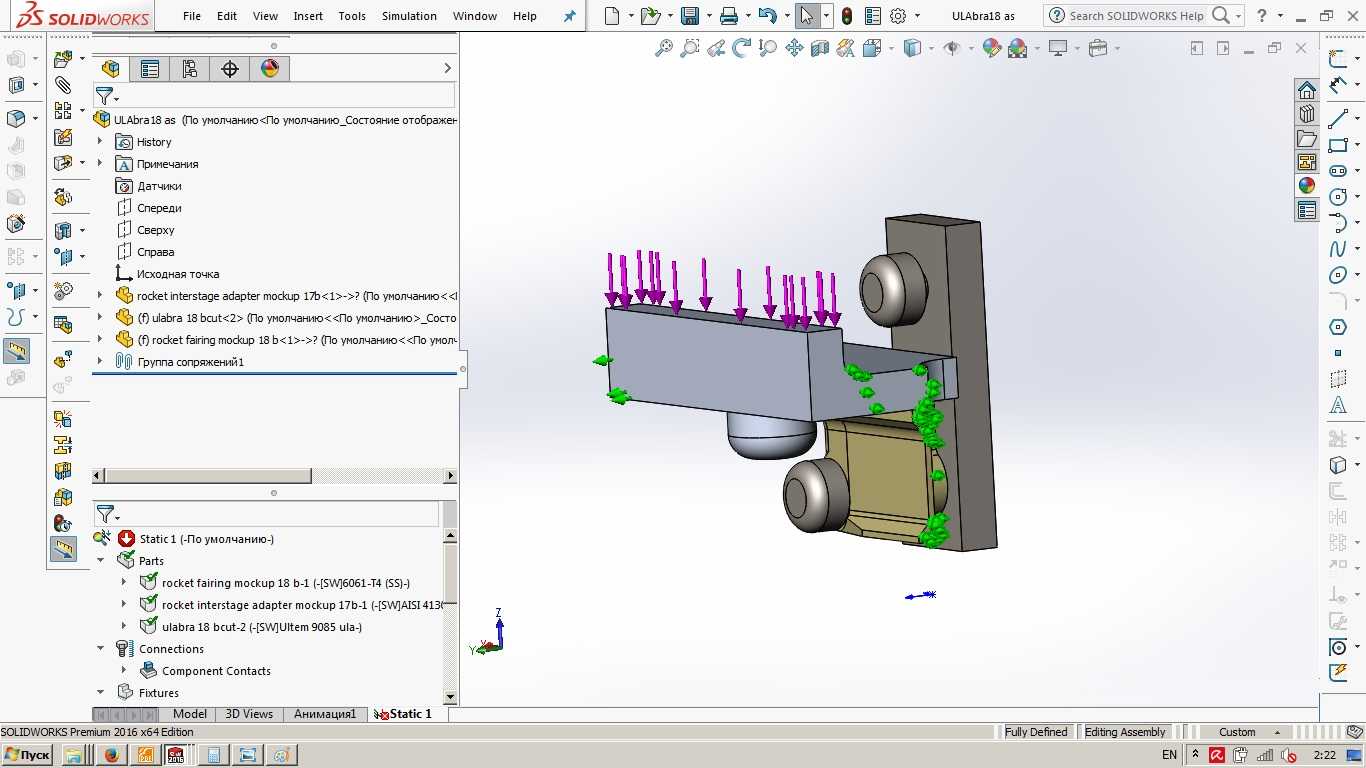

该零件属于航天运载设备上的铰接式连接承力构件，主要用于火箭部段之间的可动连接点位，承担部段间的载荷传递与相对转动限位功能，在火箭的级间分离机构、尾翼调节铰接点位、管路固定支架区域都有同类型结构的应用场景。从结构设计逻辑来看，零件整体采用长条形承力主体布局，一端设置带同轴孔的双耳铰接座，用于与固定端的销轴配合实现转动副连接，铰接孔的同轴度公差需要控制在0.02mm以内，避免销轴装配后出现卡滞、偏磨的问题，孔内壁预留有衬套安装余量，实际装配时会压入自润滑铜衬套来降低转动过程中的摩擦损耗，适应航天场景下无维护、高可靠性的使用要求。另一端延伸出带单安装孔的连接耳片，耳片与主体之间做了大圆弧过渡处理，避免应力集中在交变载荷下出现疲劳断裂，耳片上的安装孔用于与被连接件做螺栓紧固，孔位周边做了局部加厚处理，来抵消螺栓预紧力带来的局部压应力。主体部分采用箱型截面设计，在尽可能降低零件整体重量的前提下保证截面的抗弯、抗扭刚度，毕竟航天场景下每克重量的控制都直接影响运载效率，箱型结构的内壁做了均匀的壁厚处理，壁厚差控制在0.5mm以内，适配锻造或者精密铸造的加工工艺，减少后续机加工的余量。安装边界方面，零件的铰接端两个耳片的间距需要与对接接头的宽度做间隙配合，单边间隙保留0.1mm-0.15mm，既保证装配顺畅，又避免转动过程中出现过大的横向窜动；主体部分的外轮廓需要避开周边的管路、线缆敷设路径，所有棱边都做了R1以上的圆角处理，防止装配过程中划伤线缆或者密封件。零件上的两个基准轴分别对应铰接孔的中心轴线与安装耳片的孔中心轴线，建模过程中以这两个轴线为基准搭建装配参考，能够保证后续装配时的位置精度，同时主体上的平面基准可用于加工过程中的装夹定位，减少工装的复杂程度。这类承力铰接件在设计时还需要考虑极限工况下的载荷冗余，通常会按照实际承受载荷的3倍做强度校核，保证在发射过程的振动、冲击载荷下不会出现塑性变形，同时材料选用高强度铝合金或者钛合金，兼顾强度与重量的平衡，表面做阳极氧化或者钝化处理，适应地面存储阶段的防腐蚀要求。
