车床D280X700用中心架结构三维设计

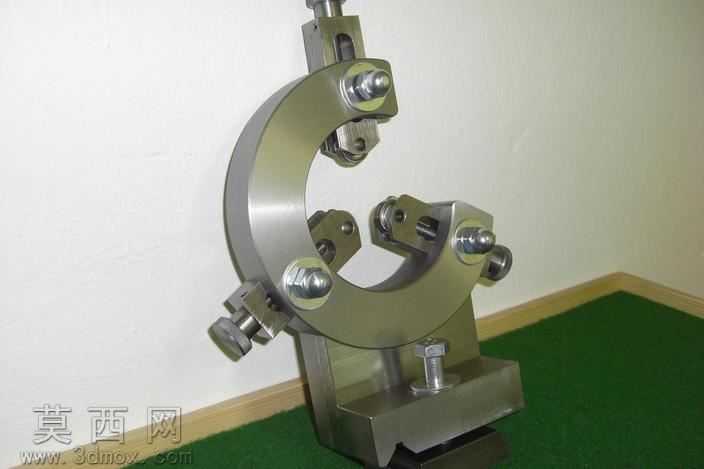

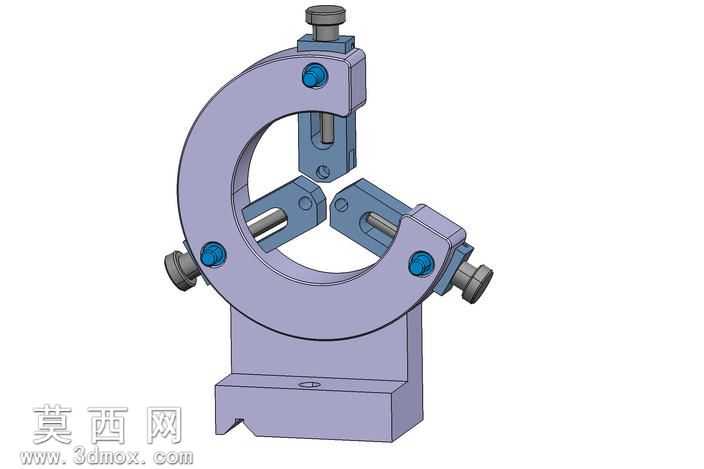

本作品为适配D280X700规格车床的中心架三维建模成果，建模过程严格遵循机械加工辅具的实际设计规范，完整还原了中心架的全部功能结构。整体建模以实际车床中心架的工作逻辑为核心，首先完成底座部分的建模，底座采用带定位卡槽的一体式结构，建模时精准还原了底座与车床床身配合的安装基面、定位槽的尺寸公差特征，赋予底座哑光铸铁材质，还原铸造件的表面质感，同时对底座的加强筋结构做了等比例还原，保证结构强度表现与实物一致。主体架身采用C型开口环结构，建模时精准控制开口环的圆弧内径尺寸，匹配对应规格车床可加工工件的最大直径范围，架身与底座采用一体式衔接设计，在衔接位置做了圆角过渡处理，避免应力集中的结构缺陷，架身表面同样赋予铸铁材质，对安装孔、螺纹孔的位置做了精准定位，保证各调节部件的装配精度。三个方向的支撑顶杆组件是本模型的核心功能部分，建模时分别还原了顶部、左侧、右侧三个方位的顶杆结构，每个顶杆都包含调节螺杆、锁紧旋钮、支撑触头三个部分：调节螺杆采用梯形螺纹建模，还原实际调节时的进给精度；锁紧旋钮采用滚花外圆设计，赋予金属镀铬材质，还原操作件的防滑质感与金属光泽；支撑触头采用圆弧端面设计，建模时还原了触头与顶杆的活动连接结构，保证支撑时可以贴合不同直径的工件外圆。所有蓝色的锁紧螺钉部件都单独建模，还原内六角螺钉的头部特征，赋予蓝色氧化处理的金属材质，与铸铁主体形成清晰的视觉区分，便于识别装配位置。建模过程中对所有活动部件都做了装配约束模拟，可直观演示顶杆的伸缩调节、旋钮的锁紧动作，完整呈现中心架在车床加工长轴类工件时，从开合安装工件、调节三个顶杆支撑位置、锁紧固定的全部工作流程。模型各部件的衔接缝隙、倒角、退刀槽等工艺细节都做了还原，没有出现结构干涉、穿模的问题，材质搭配区分了不同零件的加工工艺与功能属性，渲染效果清晰展现各部分的结构关系，可作为车床辅具设计、机加工工艺教学的参考三维模型，清晰呈现中心架的结构原理与装配关系。
