汽车双出排气系统消音排气管三维结构

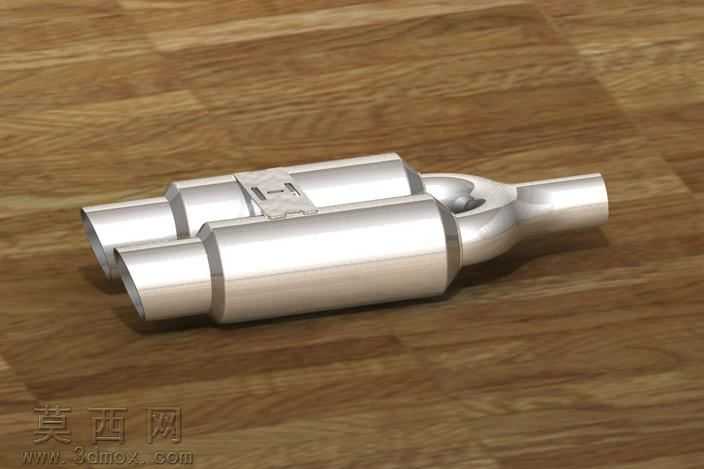

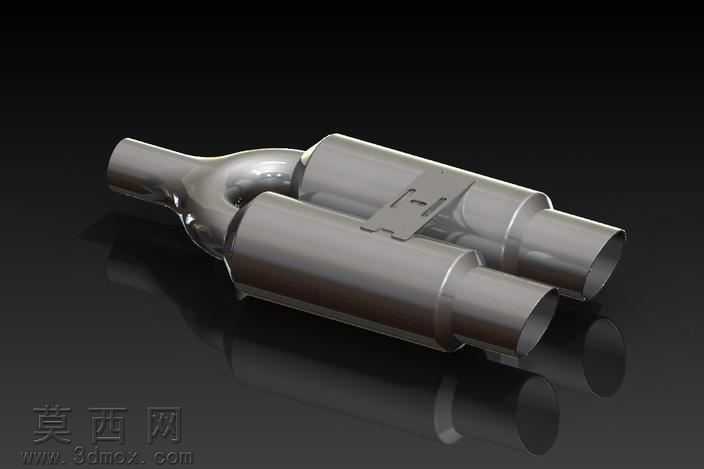

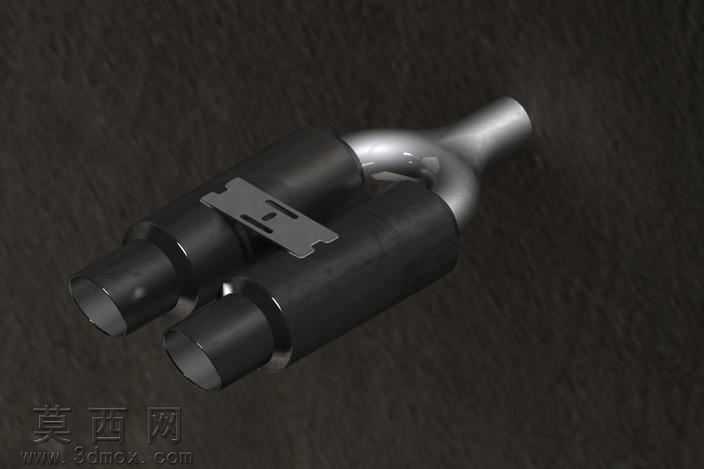

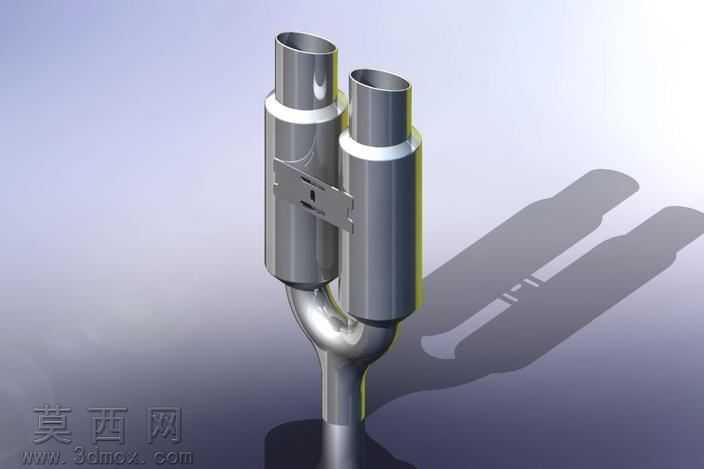

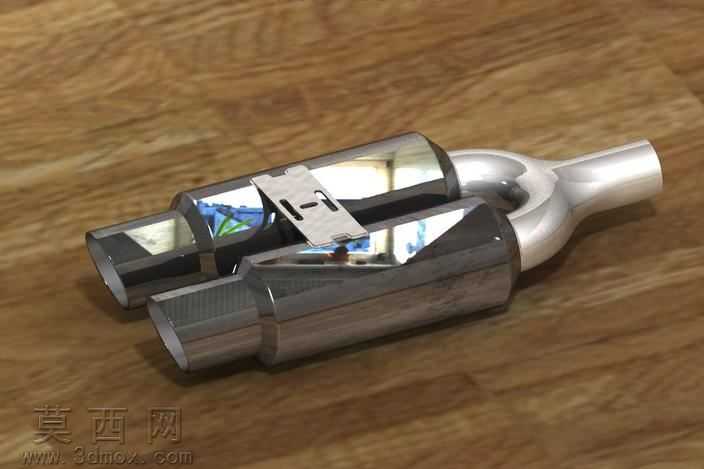

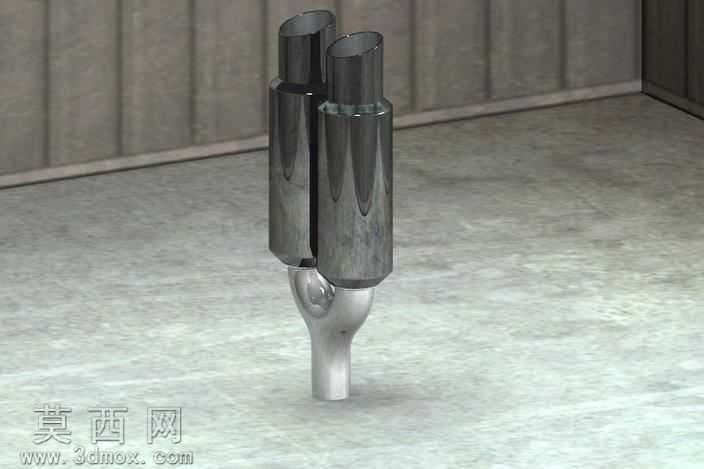

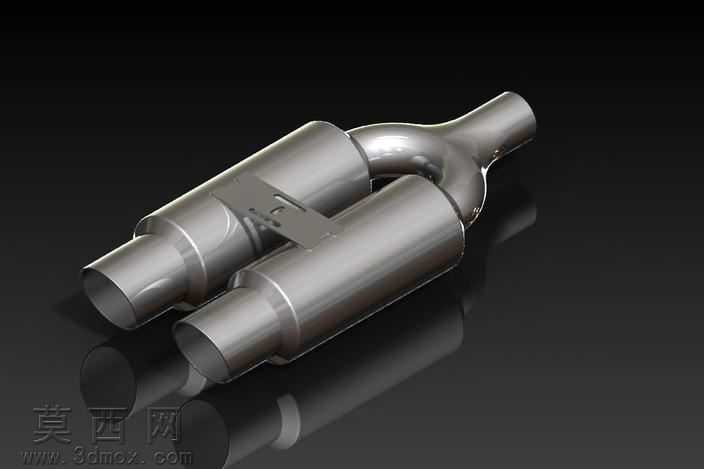

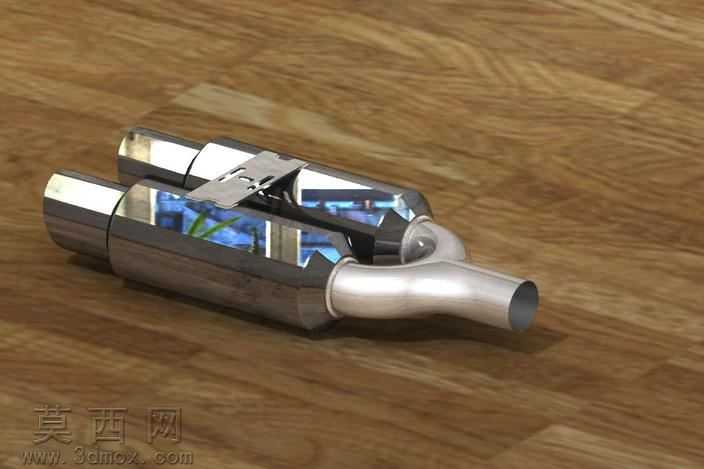

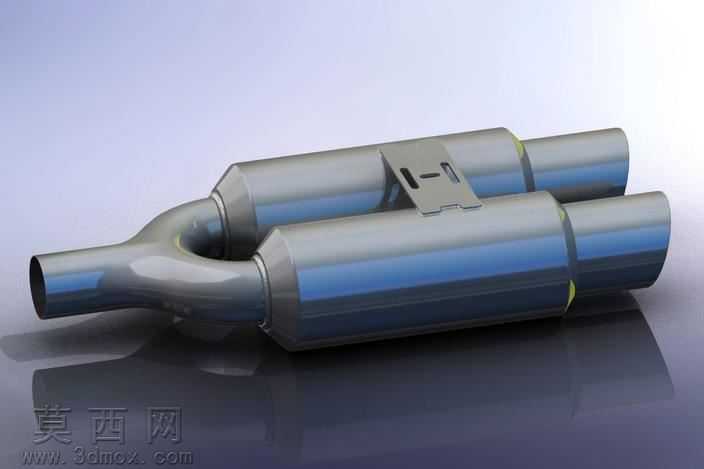

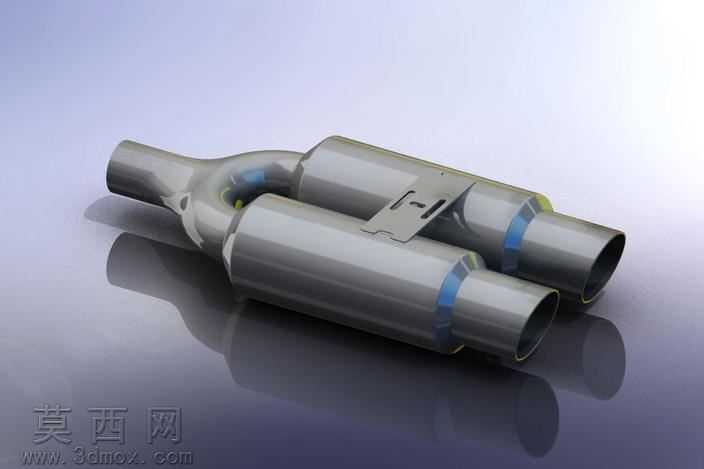

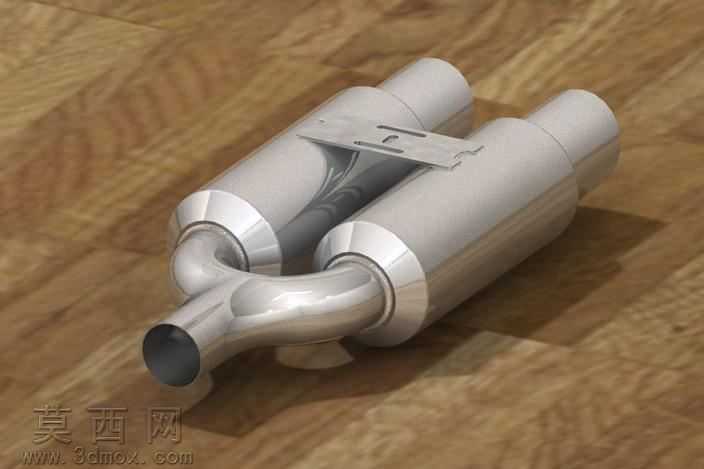

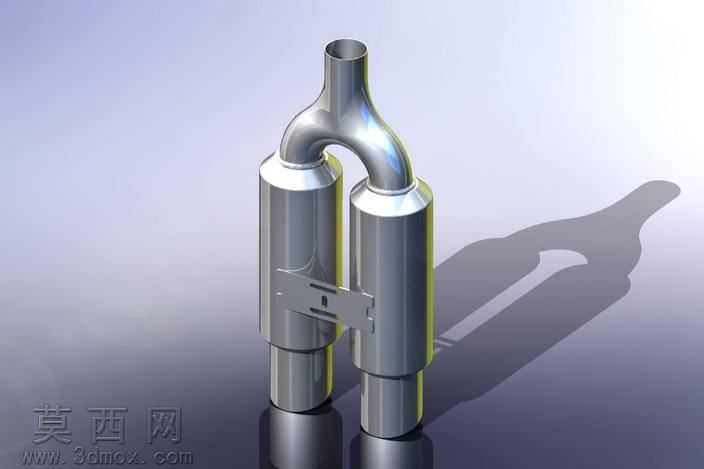

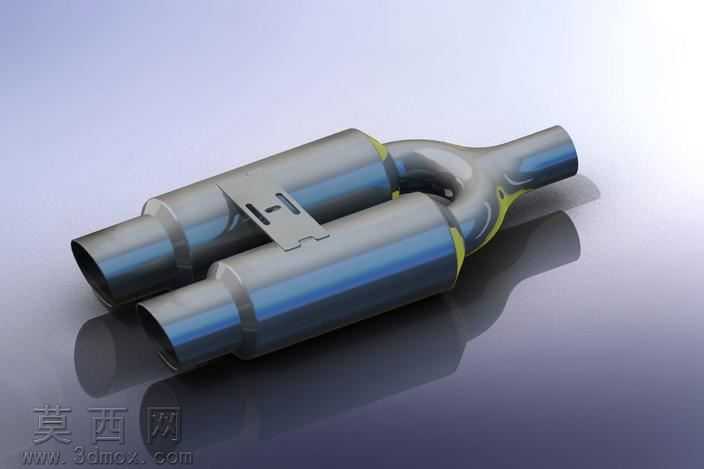

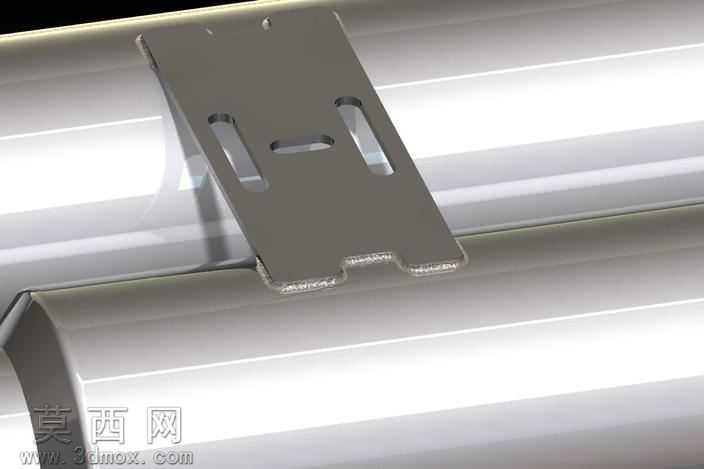

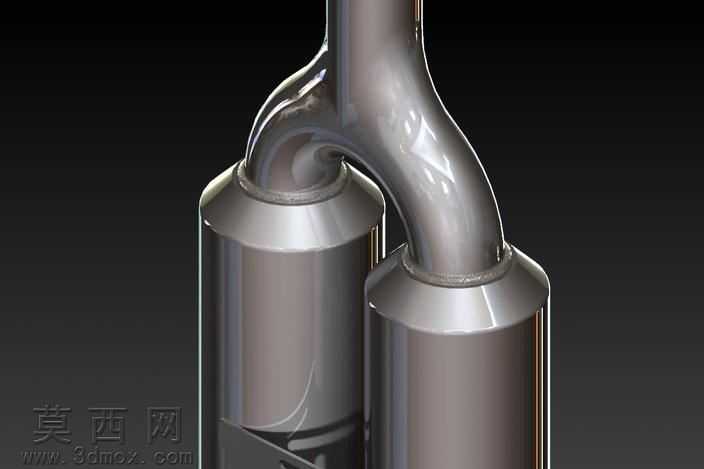

本作品为汽车双出式排气管三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成排气系统整体通路的骨架搭建，再逐段拆分细化各功能段结构，确保进气端、消音腔、双出尾段的同轴度与安装配合精度符合设计要求。模型主体结构包含进气连接段、Y型分流腔体、两组平行布置的阻抗复合式消音筒体、双出尾管，以及筒体中部的安装固定支架，各部件之间的连接过渡均做了圆滑曲面处理，避免排气通路出现直角弯折造成的排气阻力激增。材质渲染阶段，为筒体、连接管等金属部件赋予了哑光磨砂金属材质，还原车用不锈钢排气管的真实表面质感，在筒体与尾管的衔接位置添加了高温环带的色彩细节，模拟排气管长期工作后高温区域的色泽变化，固定支架部分采用了略深的金属质感，区分不同部件的材质差异，整体渲染采用柔和的侧上方打光，搭配高反光地面，清晰呈现模型的曲面轮廓与结构层次。结构设计上，Y型分流腔内部做了平滑的导流曲面，可将进气端的尾气均匀分流至两个消音筒体内，消音筒体内部预留了消音棉填充腔、穿孔消音管的安装空间，双出尾管采用等长设计保证两侧排气背压一致，中部固定支架开设了标准安装孔位与定位卡槽，可直接适配对应车型底盘的安装点位，整体模型所有结构均做了壁厚处理，符合实际排气管冲压、焊接加工的工艺要求，不存在无厚度的片体结构，各部件之间的装配间隙控制在合理范围内，可直接用于装配干涉检查、排气流场仿真分析的基础模型使用，也可作为汽车改装类排气系统设计的参考原型，帮助设计者快速完成排气系统的方案迭代与结构验证。
