贝雷塔手枪握把3D打印注塑模具结构

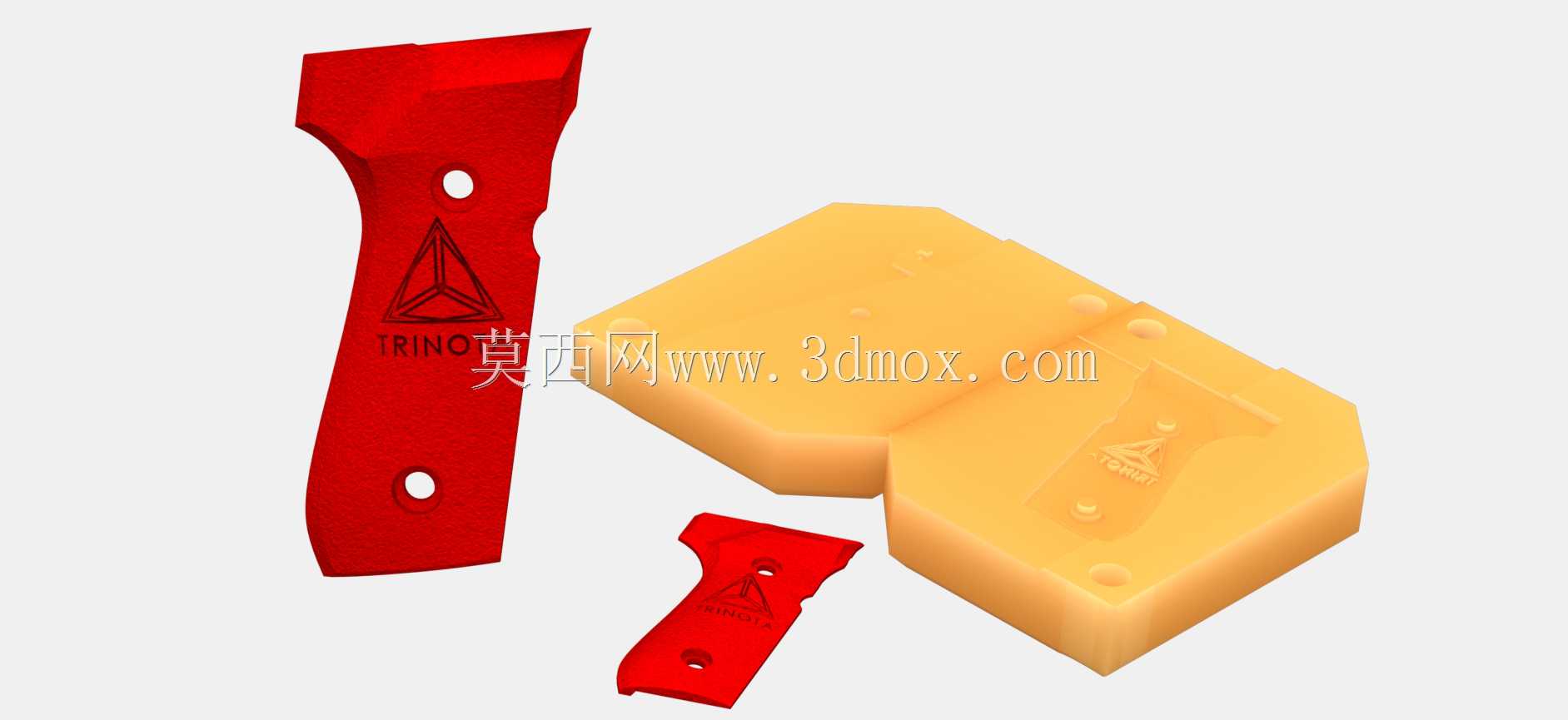

这套模具针对贝雷塔手枪握把的小批量定制生产场景设计，适配桌面级FDM与光固化3D打印设备的加工边界，无需传统钢模的复杂开模流程，可快速完成握把配件的试制与小批量交付，主要面向民用射击运动配件定制、老旧枪械握把替换维修的细分场景，解决传统开模成本高、小批量定制周期长的实际痛点。模具采用上下对开的两板模结构，分型面沿着握把的最大轮廓线设置，完全贴合握把外侧的曲面弧度，避免合模时出现错位飞边，模腔内部完全复刻握把的人体工学曲面，包括握持区的凹陷弧度、侧面的三角标识凹槽、两个固定销钉的安装孔位，注塑成型后仅需简单去除浇口毛边即可直接装配，无需二次铣削加工。上下模的合模定位依靠模腔周边的四个定位凸台与凹槽实现，合模时可自动对齐，无需额外加装定位销，适配3D打印的加工精度特性，避免因打印层纹导致定位卡滞。模具的浇口设置在握把下端的非外观面位置，采用侧浇口进料，熔融的尼龙或玻纤增强耗材注入模腔时，可顺着握把的长轴方向均匀填充，避免在握持曲面处出现熔接痕影响外观与结构强度，模腔周边预留的排气间隙可在填充时排出内部空气，防止成型件出现气泡缺料问题。握把成品的安装边界完全匹配贝雷塔手枪握把座的固定尺寸，两个安装孔的中心距与原枪配件保持一致，装配时可直接替换原有握把片，无需对枪身进行额外打磨修改，握把表面的防滑纹理在模腔中直接成型，成型后无需后续滚花或喷砂处理。模具的外形尺寸控制在120mm*80mm*40mm范围内，可适配绝大多数桌面级3D打印机的成型平台，打印时无需添加过多支撑，模腔的曲面部分采用45度自支撑角度设计，打印完成后支撑去除难度低，不会损伤模腔的成型表面。日常使用时，上下模可通过简易C型夹夹紧，注入熔融耗材后静置冷却即可开模取件，单次成型周期约20分钟，相比传统CNC加工单个握把的效率提升60%以上，且模具本身可重复使用数十次，完全满足小批量定制的生产需求。针对射击使用时的受力需求，模腔设计时在握把的受力薄弱区预留了均匀的壁厚，成型后的握把片可承受射击时的后坐力冲击，不会出现开裂变形问题，侧面的标识凹槽可根据定制需求快速修改模腔三维结构，无需重新制作整套模具，适配个性化定制的灵活需求。
