油漆枪同轴回转式枪械箱结构

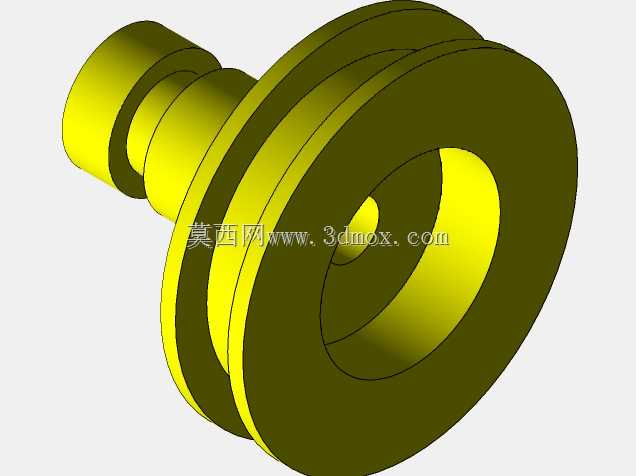

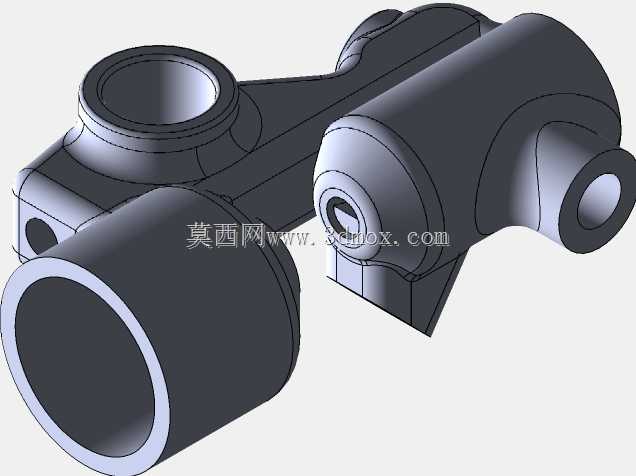

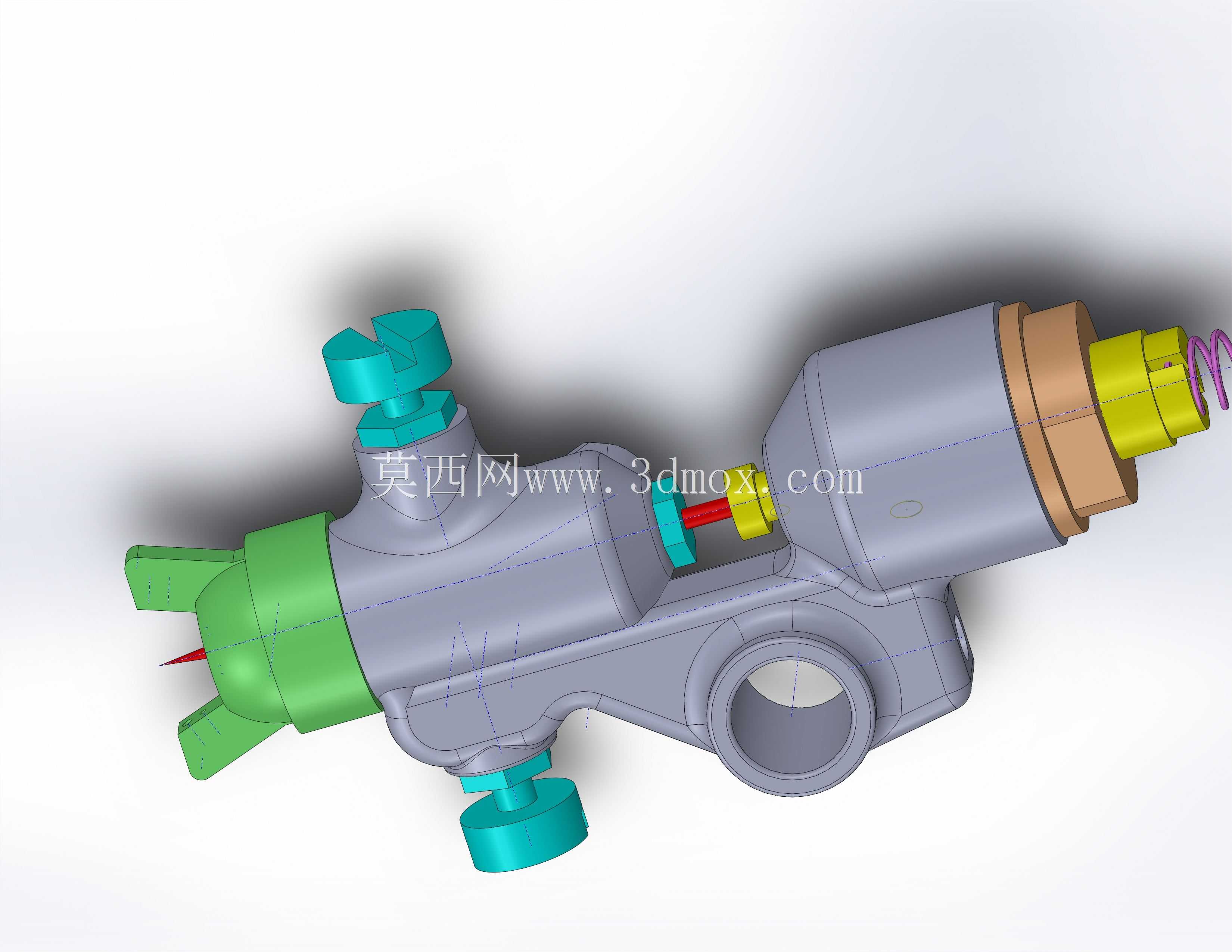

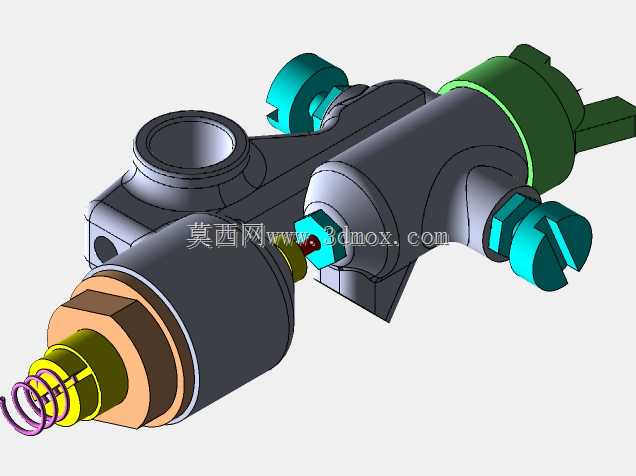

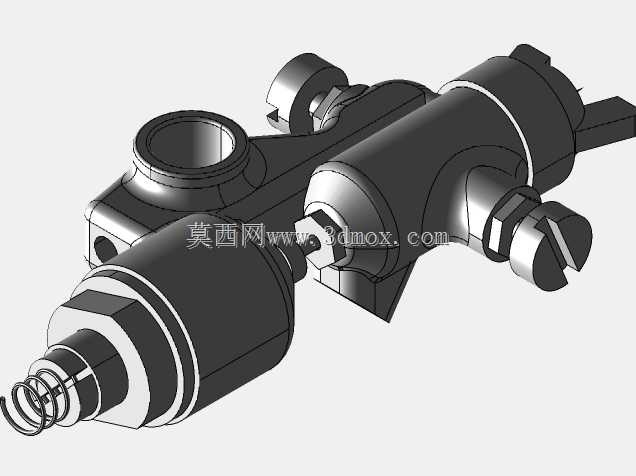

该结构为涂装作业场景下油漆枪的核心流体输送衔接部件，主要承担高压油漆通路对接、枪体与供料管路的同轴定位功能，在手动空气喷涂、小型工件补喷作业线中，作为枪体前端的介质导流构件使用，直接影响油漆输出的压力稳定性与射流聚拢效果。从结构设计逻辑来看，整体采用全同轴回转构型，所有型面均围绕中心轴线做回转切削成型，没有异形偏心结构，加工时可直接采用数控车床一次装夹完成主要外圆、内孔的粗精加工，仅密封槽位置需做后续精铣工序，能有效降低加工装夹误差，保证各段圆柱面的同轴度公差控制在0.02mm以内，避免高压流体输送时出现偏载渗漏问题。从安装边界维度考量，结构左侧小直径段为外接供料软管的插接端，外圆面设计有两道环形密封槽，装配时嵌入O型橡胶密封圈后，可与内径匹配的柔性供料管路形成过盈配合，耐受0.6-0.8MPa的工作流体压力不发生脱管、渗漏；中间段为多级阶梯轴结构，每一级轴肩都承担定位限位作用，装配时依次抵接枪体内部的导流衬套、密封压盖，将构件轴向位置完全锁死，避免喷涂作业过程中受流体反冲力作用发生轴向窜动；右侧大直径圆盘段为枪体端的安装贴合面，端面做平面度精加工，粗糙度控制在Ra1.6以内，与枪体壳体内腔平面贴合后可形成端面密封，同时圆盘外圆与枪体安装腔的内孔采用间隙配合，装配间隙控制在0.03-0.05mm区间，既保证拆装时的顺畅度，也能避免同轴偏移导致的内部流道错位。内部流道采用阶梯式变径设计，从左侧进液端到右侧出液端通径逐步扩大，可降低高压油漆进入枪体时的局部湍流损耗，减少金属漆、珠光漆等含固体颗粒涂料在流道内部的沉积堵塞概率，同时流道所有转角位置均做R0.5以上的圆角过渡，避免直角位置出现流道死角，日常清洗维护时可直接用稀释剂冲净内部残留涂料，无需拆解整个构件。在实际应用中，该结构可适配宾克斯、皮斯托拉等多款主流手动油漆枪的同规格安装腔，更换时仅需核对插接端外径、安装圆盘外径与总长度三个核心尺寸即可完成替换，无需对枪体做二次加工，能够帮助涂装车间降低备件采购成本，减少设备停机等待时间。
