适配垂直管道安装的热风枪固定支撑座

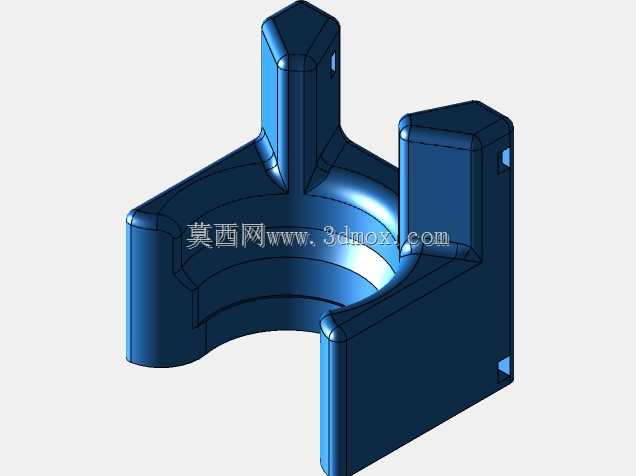

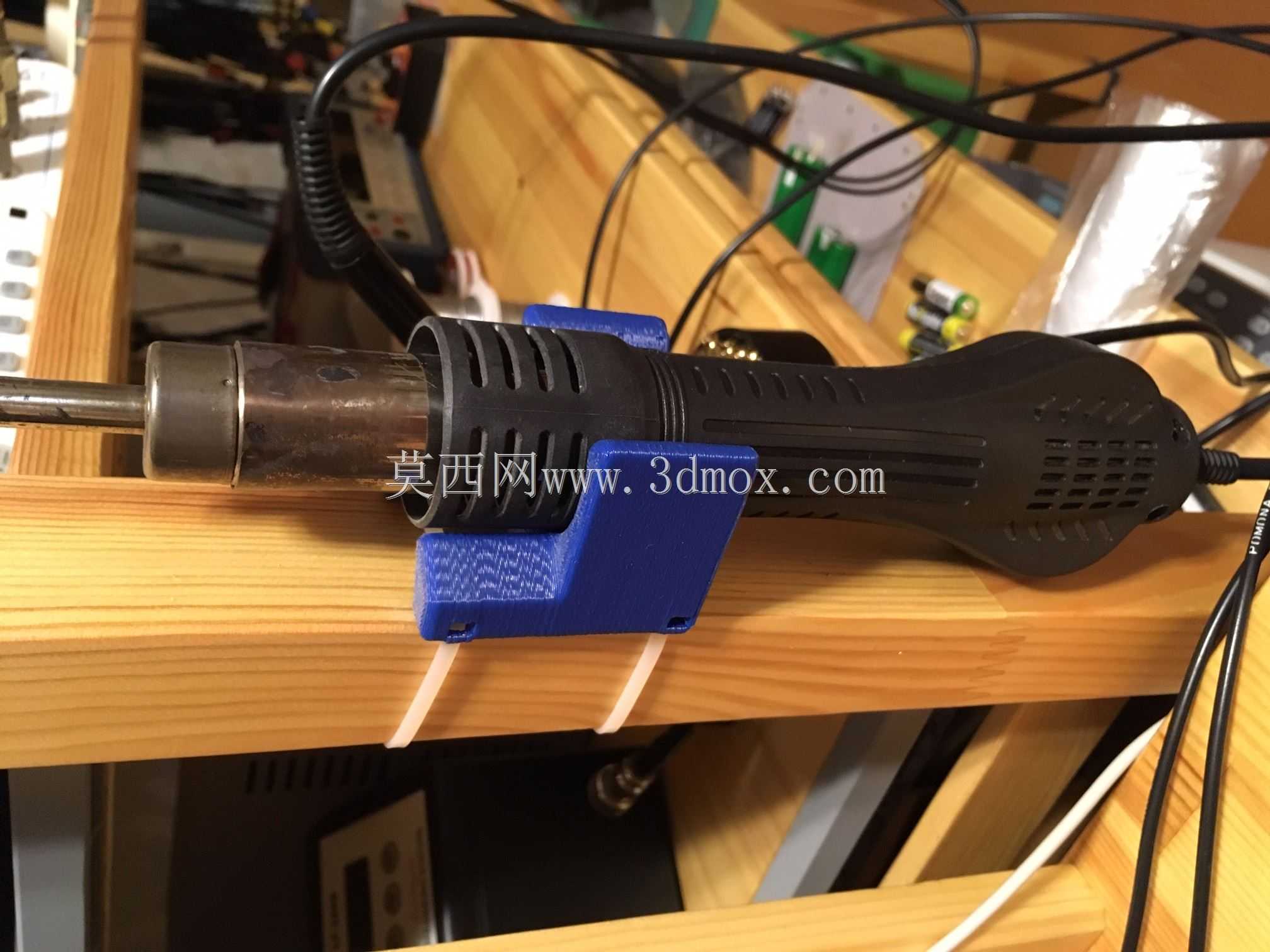

在电子返修、小工件焊接这类需要频繁使用热风枪的作业场景里，随手放置热风枪不仅容易碰倒烫伤台面或工件，高温出风口还可能烫损线缆、引发安全隐患，这款支撑座就是针对这类工位痛点设计的专用固定结构。不同于常见的桌面平放式热风枪架，它的核心安装逻辑是依托垂直管道完成固定，常见的工位桌腿、设备旁的立式管线都可以作为安装载体，不需要额外占用桌面操作空间，对于工位面积紧张的小批量返修台、流水线旁的补焊工位来说适配性更强。结构上采用三瓣式环抱承托设计，中间的弧形内凹面完全贴合热风枪手柄的圆柱轮廓，三个凸起的限位挡边分别从不同方向卡住手柄，避免热风枪放置时出现侧滑、转动，哪怕工位旁有人员走动带起轻微震动，也能保证热风枪放置稳定不会脱落。设计时特意在对应位置预留了磁吸槽，这个结构是为自动开关的触发模块预留的安装位，热风枪放入支架时，磁吸结构可以触发设备的待机信号，拿起时自动恢复工作状态，不需要作业人员反复手动开关设备，能有效减少无效操作的时间损耗。安装方式上没有采用复杂的卡扣或者螺丝锁紧结构，而是预留了尼龙扎带的穿装位，现场安装时只需要两根常规规格的尼龙扎带，就能把支架牢牢固定在垂直管道上，不需要在管道上打孔、也不需要额外的安装辅件，拆装调整位置都很方便，哪怕是临时搭建的作业工位也能快速完成部署。整个结构做了无支撑FDM打印优化，所有的悬空面都设计了自支撑角度，打印时不需要额外添加支撑结构，打印完成后不需要做复杂的后处理，去掉打印底边就能直接投入使用，个人用户用桌面级FDM打印机就能直接制作。结构的壁厚做了均匀化处理，避免打印时出现壁厚差过大导致的翘曲变形，各个边角都做了圆角过渡，既可以减少打印时的应力集中，也能避免日常取放热风枪时被锐边划伤。安装边界上，弧形承托面的内径适配常见的手持热风枪手柄直径，固定位适配外径在常规范围内的圆管，扎带槽的宽度适配市面上常用的尼龙扎带尺寸，不需要额外定制非标配件就能完成组装。日常使用时，热风枪的高温出风口朝向外侧，不会对着管道或者安装面，避免长期高温烘烤损伤管线，三个限位挡边的高度经过反复调整，既不会因为挡边过高导致取放不便，也不会因为挡边过低导致固定不稳，拿取时只需要顺着轴向向上提就能取出热风枪，放回时顺着导向弧面就能滑入固定位，单手就能完成操作，完全适配焊接作业时单手持工件、单手取放工具的操作习惯。
