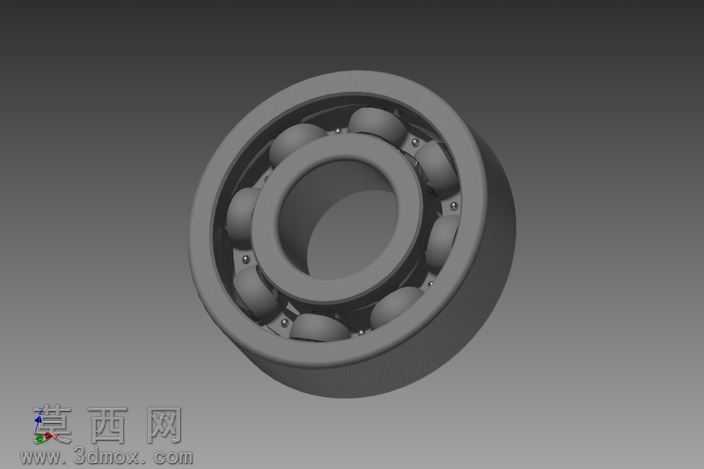

SKF63/22单列深沟球轴承三维结构模型

本模型为SKF63/22单列深沟球轴承的三维数字化建模成果，建模过程严格遵循该型号轴承的实际尺寸参数与结构规范，完整还原了深沟球轴承的全部核心组成部件。建模阶段首先通过旋转凸台特征生成轴承的内圈与外圈基体，精准绘制内圈的内圆柱面、外圈的外圆柱面以及内外圈相对的滚道曲面，滚道的圆弧曲率、沟道位置严格匹配深沟球轴承的设计标准，保证滚动体与滚道的配合间隙符合实际装配要求。随后通过圆周阵列特征完成全部钢球滚动体的排布，每颗钢球的直径、球心所在的节圆直径均严格对应63/22型号的参数规范，钢球与内外滚道的接触位置经过几何校验，还原真实轴承的滚动接触状态。保持架部分采用实体建模方式，还原了兜孔结构对钢球的限位作用，兜孔的弧度、间距与钢球尺寸精准匹配，保证保持架能够均匀分隔滚动体，避免运行过程中钢球之间发生摩擦碰撞。材质渲染阶段，为轴承内外圈、钢球部件赋予金属钢材材质，调整材质的粗糙度、金属度参数，还原轴承钢经过精加工后的哑光金属质感，表面呈现均匀的金属反光效果，没有多余的纹理瑕疵；保持架部分根据常用的冲压钢保持架特性，赋予对应的金属材质，区分不同部件的视觉表现。模型整体结构完整，各部件之间的装配关系清晰，内圈、外圈、滚动体、保持架四个核心部分无缺失、无结构错误，几何拓扑关系合理，没有出现破面、重叠面、非流形几何等建模问题，能够直观展示单列深沟球轴承的内部构造与装配逻辑，可用于机械结构教学、轴承选型演示、装配仿真模拟等场景，帮助使用者清晰理解深沟球轴承的工作原理与结构组成，还原了该类通用机械基础零部件的典型结构特征。
