本田NSR流线型摩托外覆盖件结构设计

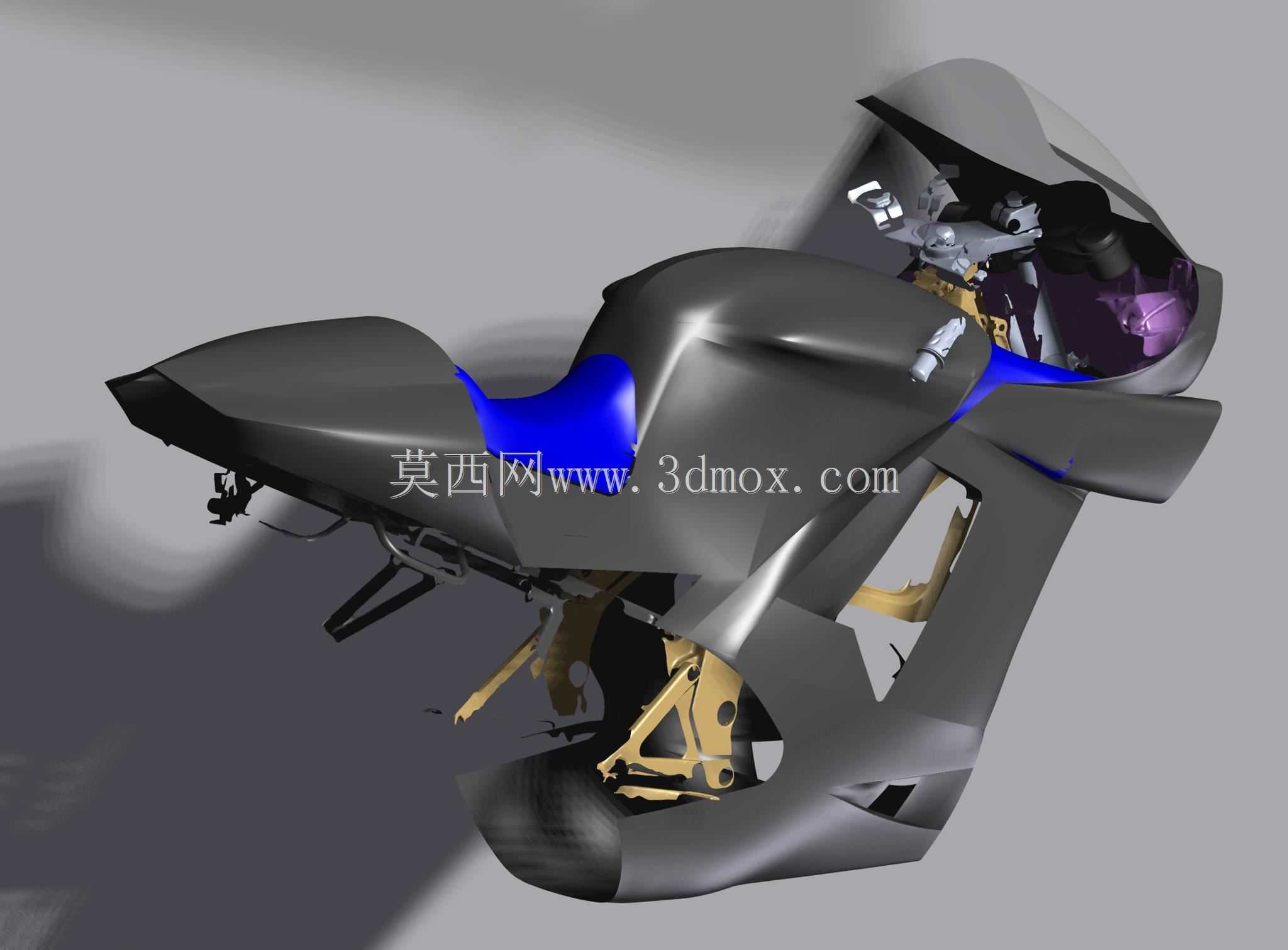

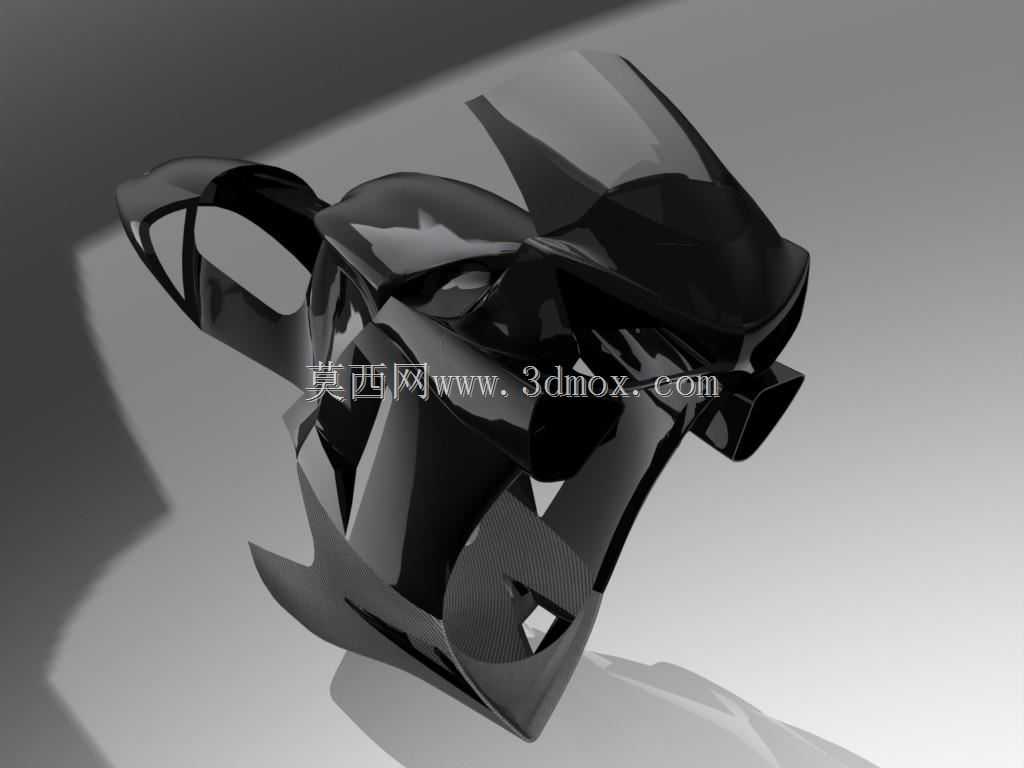

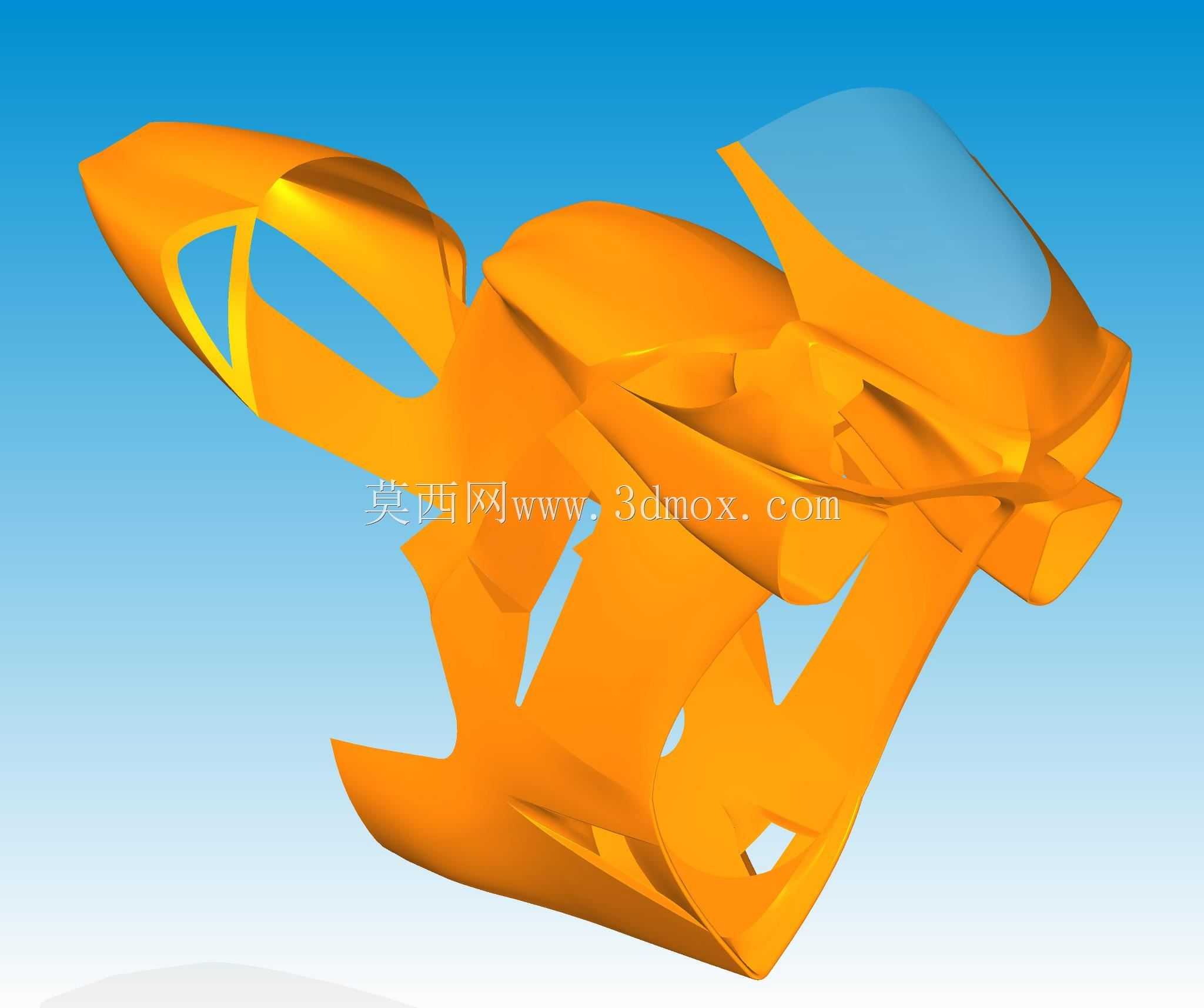

　　这套摩托外覆盖件的曲面建模，核心是围绕赛道骑行场景下的空气动力学需求展开，首先要匹配NSR系列车型的车架安装点位，所有覆盖件的内侧卡扣安装位都要和原车钢管车架的预留孔位对齐，避免后续装配出现干涉。从实际使用场景来看，这类运动型摩托的外覆盖件首先要承担高速行驶时的气流梳理作用，前部的尖锐导流造型可以将正面来流快速向车身两侧分流，减少正面迎风阻力，同时侧部的镂空结构一方面是为了给发动机及散热系统预留通风通道，避免长时间高负荷运转时热量堆积，另一方面也能降低覆盖件整体重量，减少车辆簧下质量的负载。

　　设计过程中先通过逆向扫描获取原车覆盖件的点云数据，再对扫描得到的杂乱点云进行降噪、对齐处理，提取关键的造型特征线，包括前部导流罩的棱线、侧护板的曲面分模线、尾部上翘的造型边界，所有曲面都采用G2连续过渡，避免曲面拼接处出现棱角，减少气流在曲面转折处形成紊流。覆盖件的厚度统一设置为3mm，符合ABS注塑成型的工艺要求，内侧的加强筋沿着曲面法向布置，筋位高度控制在8mm，厚度1.5mm，既可以提升壳体的抗冲击强度，也不会在注塑过程中出现缩痕缺陷。

　　安装边界方面，前部导流罩的上沿要和仪表台的下沿完全贴合，间隙控制在1mm以内，避免雨水顺着缝隙渗入仪表内部；侧护板的下部边缘要和车架下部的护杠预留5mm的安全间隙，防止车辆倾倒时护板直接接触地面造成碎裂；尾部的覆盖件上沿要和座椅的下边缘对齐，保证乘坐时不会出现凸起硌腿的问题。所有卡扣的安装座都做了2mm的加厚处理，卡扣孔的直径统一为6mm，和标准的摩托车塑料卡扣尺寸匹配，不需要额外定制紧固件，降低后续维修更换的成本。

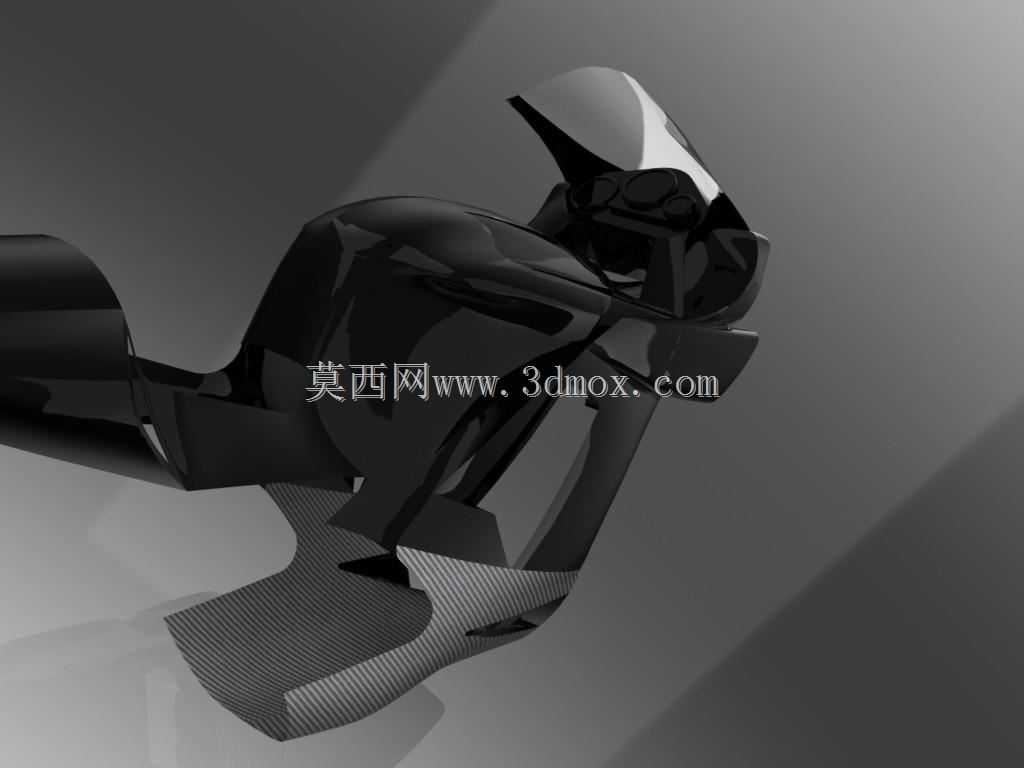

　　从功能特性来看，这套覆盖件除了空气动力学作用，还能对内部的发动机、线路、油箱等部件起到防护作用，避免行驶过程中卷起的碎石直接撞击核心部件，同时流线型的造型也能降低高速行驶时的风噪，提升骑行的舒适性。曲面设计时特意在侧护板位置预留了转向灯的安装凹槽，凹槽的深度和转向灯的突出高度匹配，安装后转向灯表面和护板曲面保持齐平，不会额外增加风阻。前部导流罩的风挡安装位做了内凹的台阶结构，风挡玻璃嵌入后边缘不会出现凸起，同时台阶处打密封胶即可实现防水，不需要额外增加密封压条。

　　建模过程中反复核对了各个部件的装配关系，比如前部导流罩和侧护板的拼接处采用错位搭接结构，搭接宽度为10mm，既可以保证拼接处的缝隙均匀，也能防止雨水从拼接缝隙渗入车身内部。覆盖件的所有边角都做了R3以上的圆角处理，避免安装和维修过程中尖锐边角划伤操作人员，同时也能减少应力集中，提升部件的抗疲劳强度。针对赛道使用场景，侧护板的下部位置特意做了加厚处理，因为车辆压弯时这个位置最容易接触地面，加厚后可以提升耐磨性能，轻微剐蹭不会直接导致护板碎裂。

　　另外在曲面造型阶段，还考虑了后期贴膜改色的需求，所有曲面的曲率变化都控制在合理范围内，没有出现曲率突变的死角，贴膜时可以完全贴合曲面，不会出现气泡或者翘边的问题。覆盖件的内侧预留了线束固定的卡扣位，所有车身线路都可以沿着内侧的筋位布置，通过卡扣固定，避免线路晃动和覆盖件产生摩擦造成线路破损。整体造型完全贴合NSR车型的运动定位，上翘的尾部设计可以减少尾部的气流拖拽阻力，同时也能让骑手在弯道中更容易移动身体调整重心。
