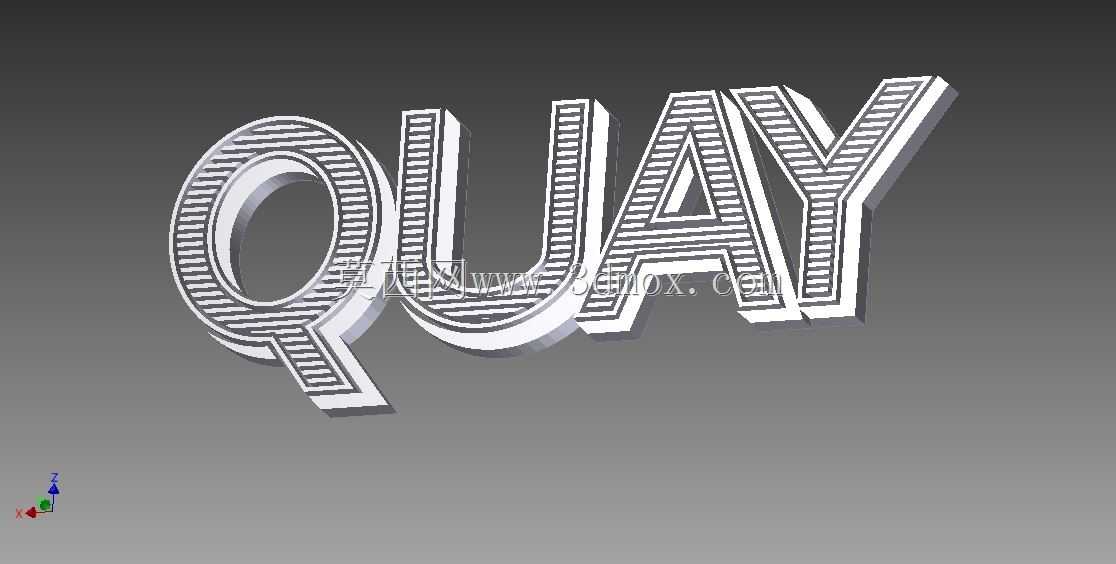

立体QUAY码头标识造型结构设计

在港口码头的现场导视系统搭建中，醒目的岸线标识是作业区边界划分、靠泊指引、区域识别的核心视觉载体，这类立体标识往往需要兼顾远距离可视性、户外耐候性与安装结构的可靠性，不能仅停留在平面字体的视觉呈现层面。本次设计的QUAY立体标识，首先从现场可视需求出发，确定了带斜角拉伸的立体字结构，字体笔画采用等宽条纹肌理处理，既能够在正午强光、夜间辅助照明等不同光照条件下形成清晰的明暗层次，避免平面标识在强光下反光模糊的问题，也能减少风阻对标识整体结构的载荷影响，适配港口常年多风的户外作业环境。从结构设计逻辑来看，整个标识采用一体化拉伸成型思路，字体笔画的壁厚按照户外金属板材加工的常规工艺预留，所有折角位置做了圆弧过渡处理，既避免加工过程中板材弯折出现应力开裂，也能消除安装后锐角位置的安全隐患，适配码头区域人员、流动机械频繁通行的场景。标识的安装基面预留了平整的背部连接面，可根据现场安装条件选择焊接固定在码头岸线的钢结构支架上，或是通过膨胀螺栓固定在混凝土挡墙顶面，安装边界的适配性较强，不需要针对现场基座做额外的大规模改造。在功能特性层面，立体字的拉伸深度经过反复校核，确保在距离标识150米到200米的靠泊船舶视角下，能够清晰识别字母轮廓，不会因为拉伸深度不足导致字体在侧方视角下出现视觉变形，也不会因为拉伸过深造成材料浪费、整体重量过大增加安装载荷。笔画表面的条纹肌理采用等间距平行凹槽设计，凹槽深度控制在板材厚度的三分之一以内，既能够形成足够的视觉层次感，也不会因为凹槽过深积留雨水、灰尘，减少后期运维清理的工作量，适配港口高盐雾、高湿度的使用环境，降低污渍长期附着对标识外观的影响。从设计细节的考量上，字母Q的尾部圆弧、U的两侧曲面、A的三角支撑结构、Y的分叉位置都做了内部加强筋的预留设计，加强筋的排布沿着字体笔画的走向布置，不会从正面可视面露出加强结构的痕迹，同时能够提升整个标识的结构刚性，避免在港口强风环境下出现字体变形、焊缝开裂的问题。标识的底部预留了排水缺口，能够让渗入字体内部的雨水自然排出，避免内部长期积水造成板材锈蚀，延长户外使用寿命。在实际应用场景中，这类立体标识除了用于码头岸线的区域标识，也可调整尺寸后用于港口仓储区的分区导视、作业泊位的编号标识，结构逻辑具备较强的通用性，只需要替换对应字母或数字的轮廓，就可以沿用这套立体拉伸、肌理处理、内部加强的设计方案，不需要重新做整体结构的校核。整个造型的建模过程中，所有曲面都做了曲率连续处理，确保后续无论是采用金属板材折弯焊接加工，还是采用数控雕刻一体成型，都能够直接提取加工轮廓线，不需要二次修整模型，减少加工前的图纸调整工作量。安装点位的适配方面，模型的整体重心经过调整，落在背部安装面的几何中心范围内，安装后不会出现偏心载荷，降低固定螺栓的受力要求，无论是垂直安装在墙面还是悬挑安装在支架端部，都能保持结构稳定。针对港口的特殊环境，标识的所有外露棱边都做了倒角处理，不会因为长期盐雾腐蚀出现棱边起皮掉漆的问题，后期做表面防腐喷涂时也能保证涂层均匀覆盖，没有喷涂死角。
