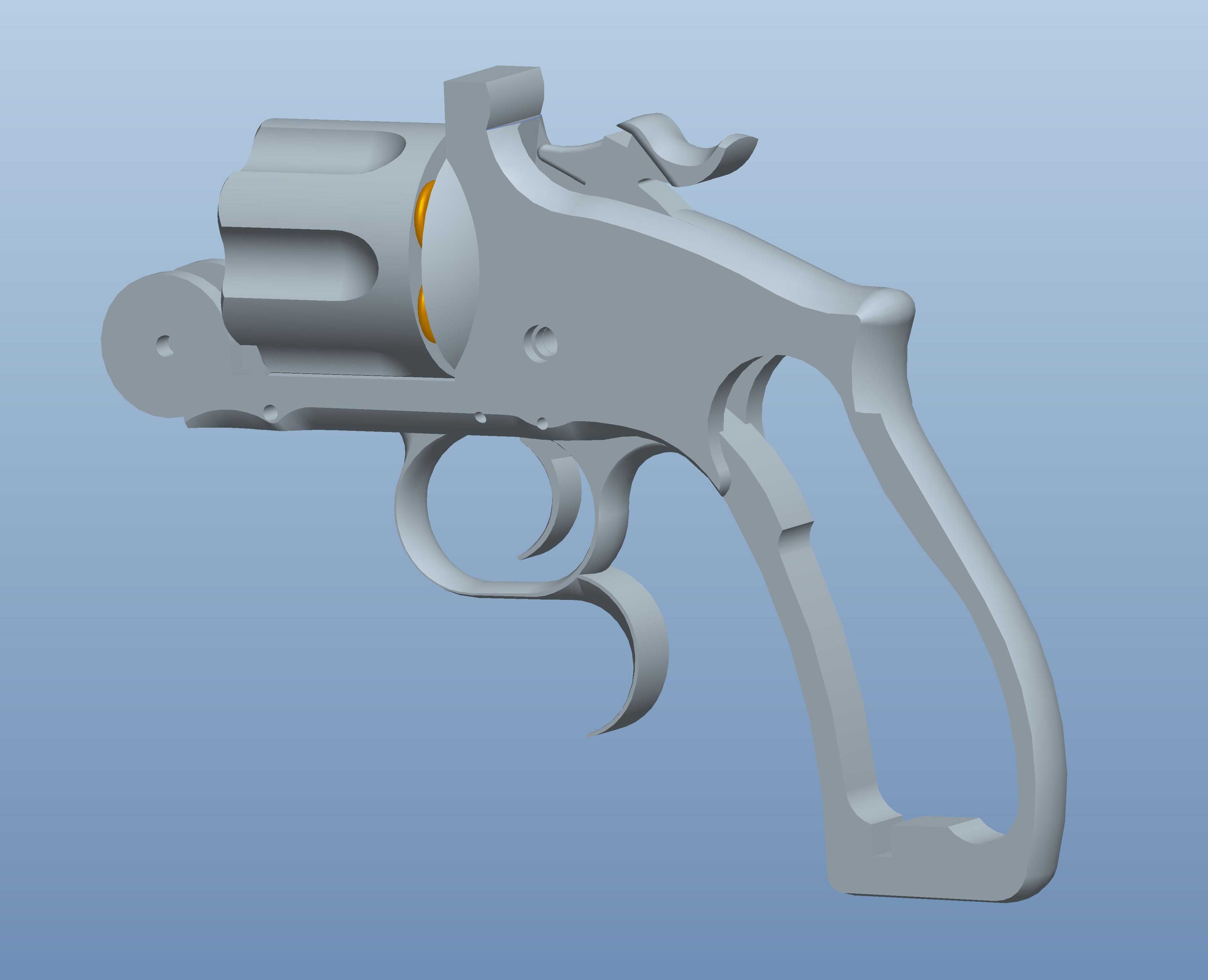

史密斯韦森3型俄版左轮手枪结构模型

这款左轮手枪的三维结构还原，核心围绕其在轻武器结构教学、影视道具复刻、枪械原理演示场景的实际使用需求搭建，建模过程中优先还原了该型号枪械的核心动作逻辑，而非单纯复刻外观轮廓。从实际使用场景来看，该型号作为早期大规模列装的转轮手枪，其结构设计兼顾了野战环境下的拆装便捷性与击发可靠性，建模时特意保留了转轮座与枪管连接段的梯形配合面，该结构在实际使用中可承受大口径弹药击发时的横向冲击力，避免长期使用后枪管出现偏移。

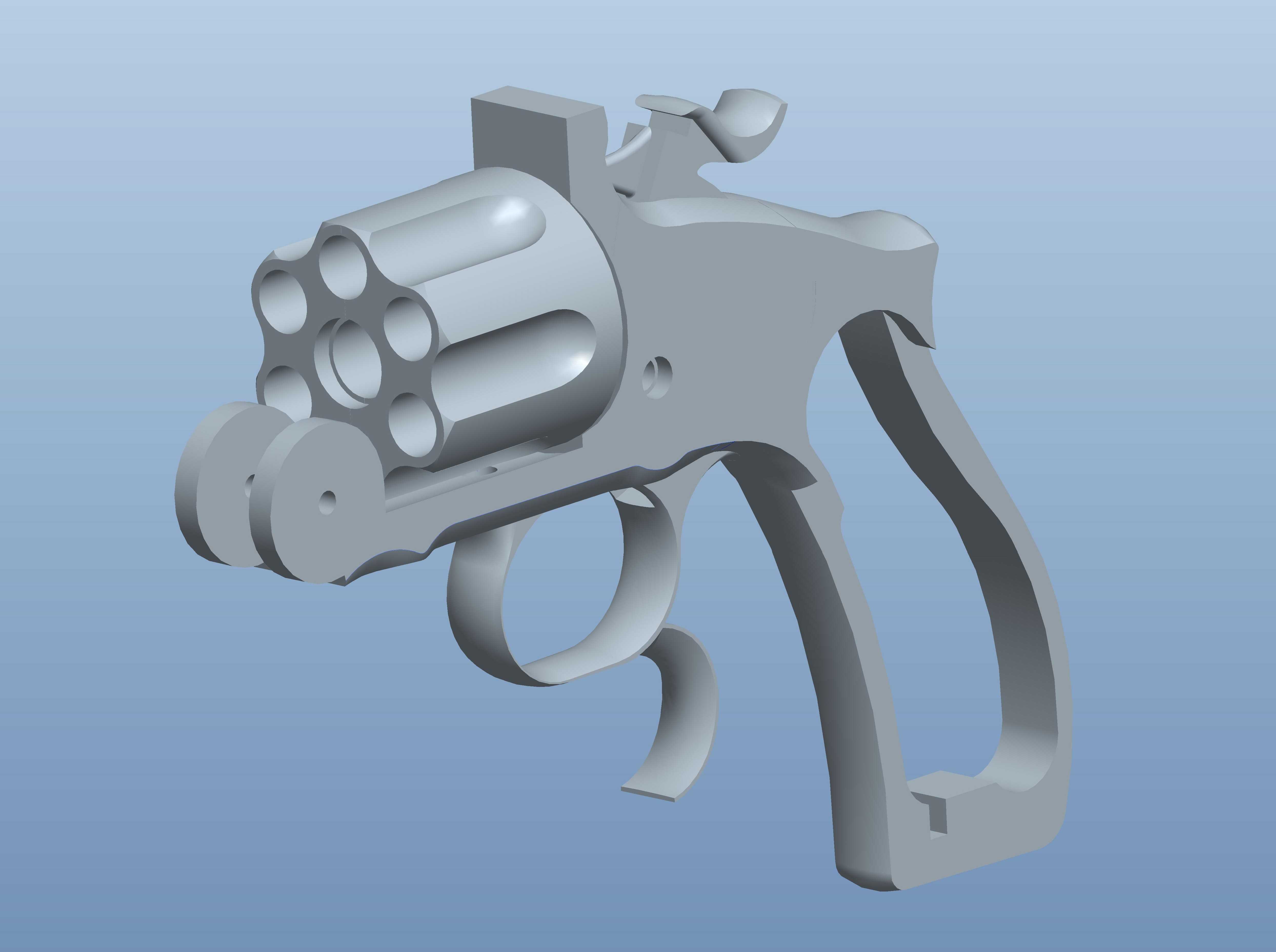

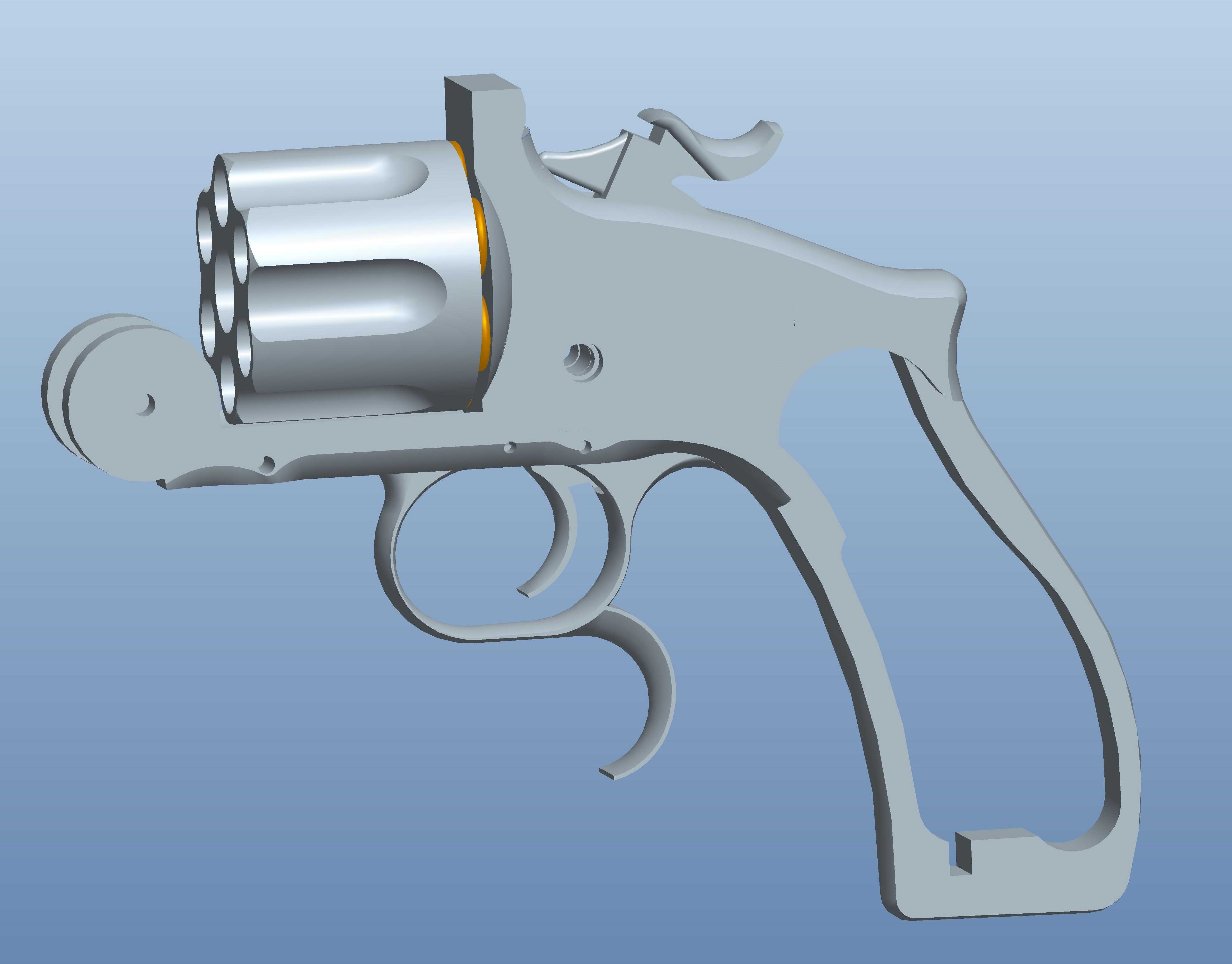

从功能特性层面拆解，模型完整还原了该枪的单动击发机构，包括击锤待击卡槽、转轮拨杆、退壳挺的联动关系，实际建模时将每个零件的配合间隙控制在0.02-0.05mm区间，完全匹配实物的装配公差要求，可直接用于3D打印验证结构动作。转轮部分采用6发弹巢设计，弹巢内壁的定位凹槽与转轮座上的定位凸台配合精度直接影响击发时的对中性，建模时特意将定位凸台的工作面做了0.1mm的倒角处理，和实物的磨损补偿设计保持一致，避免模拟拆装时出现卡滞。

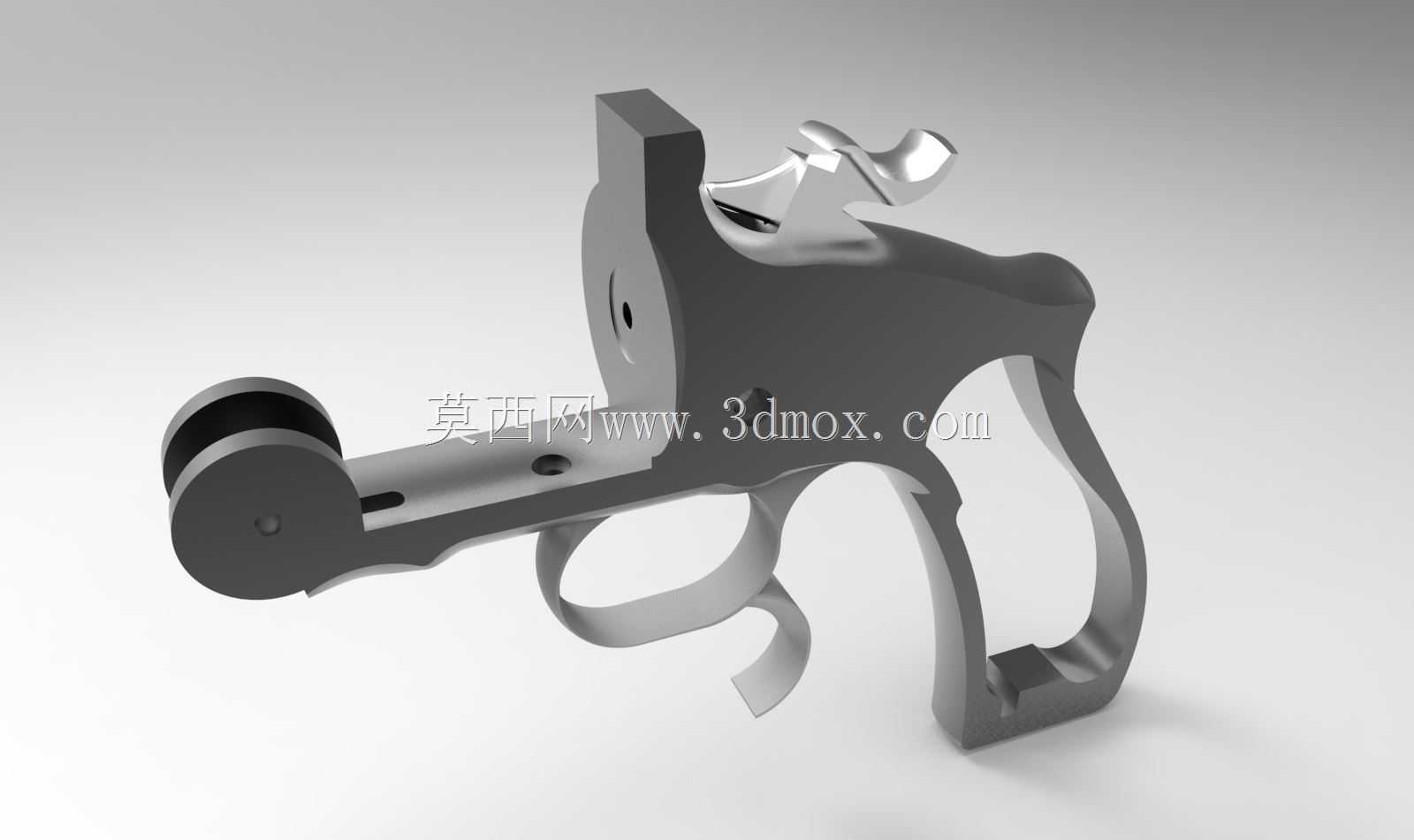

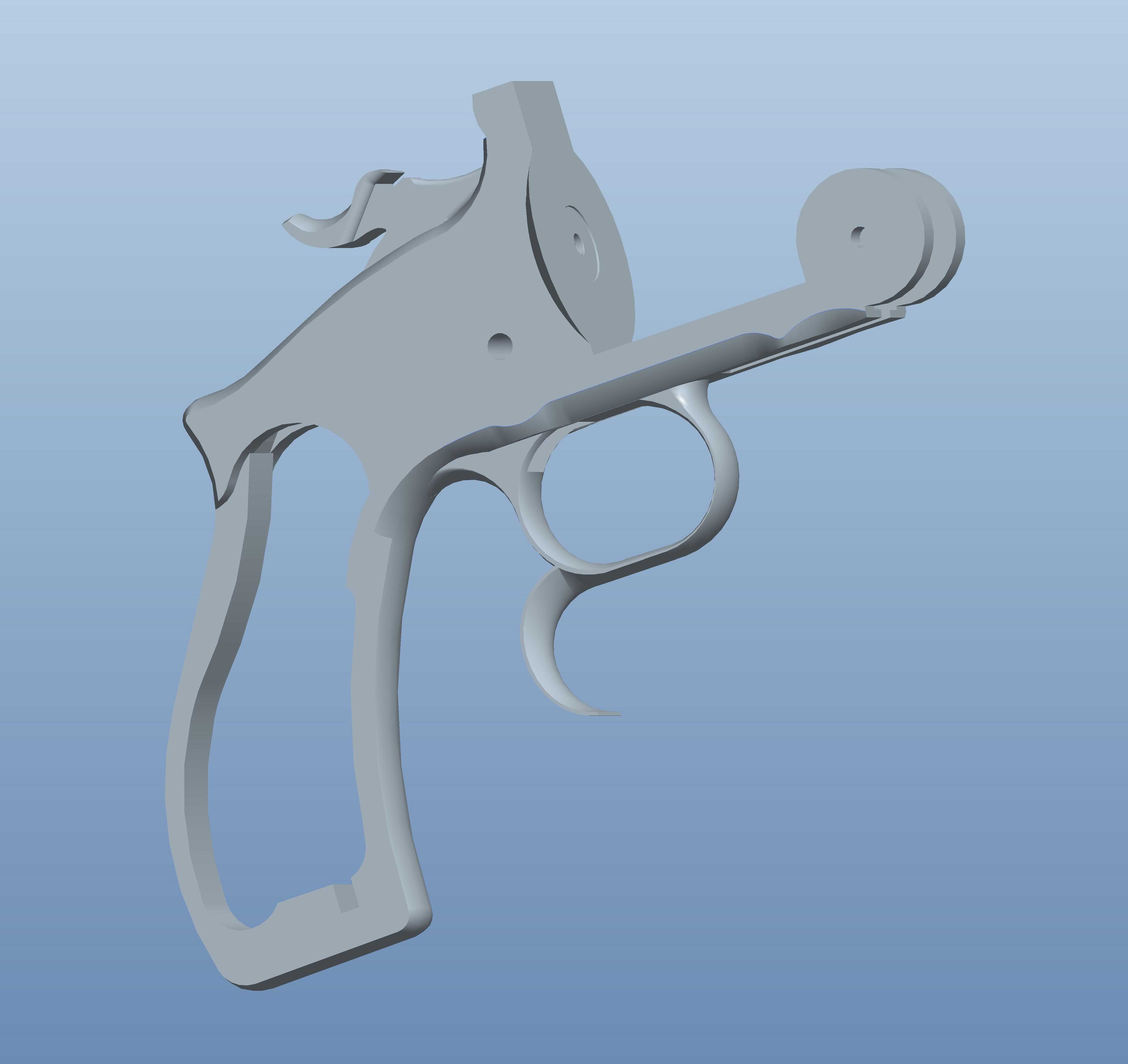

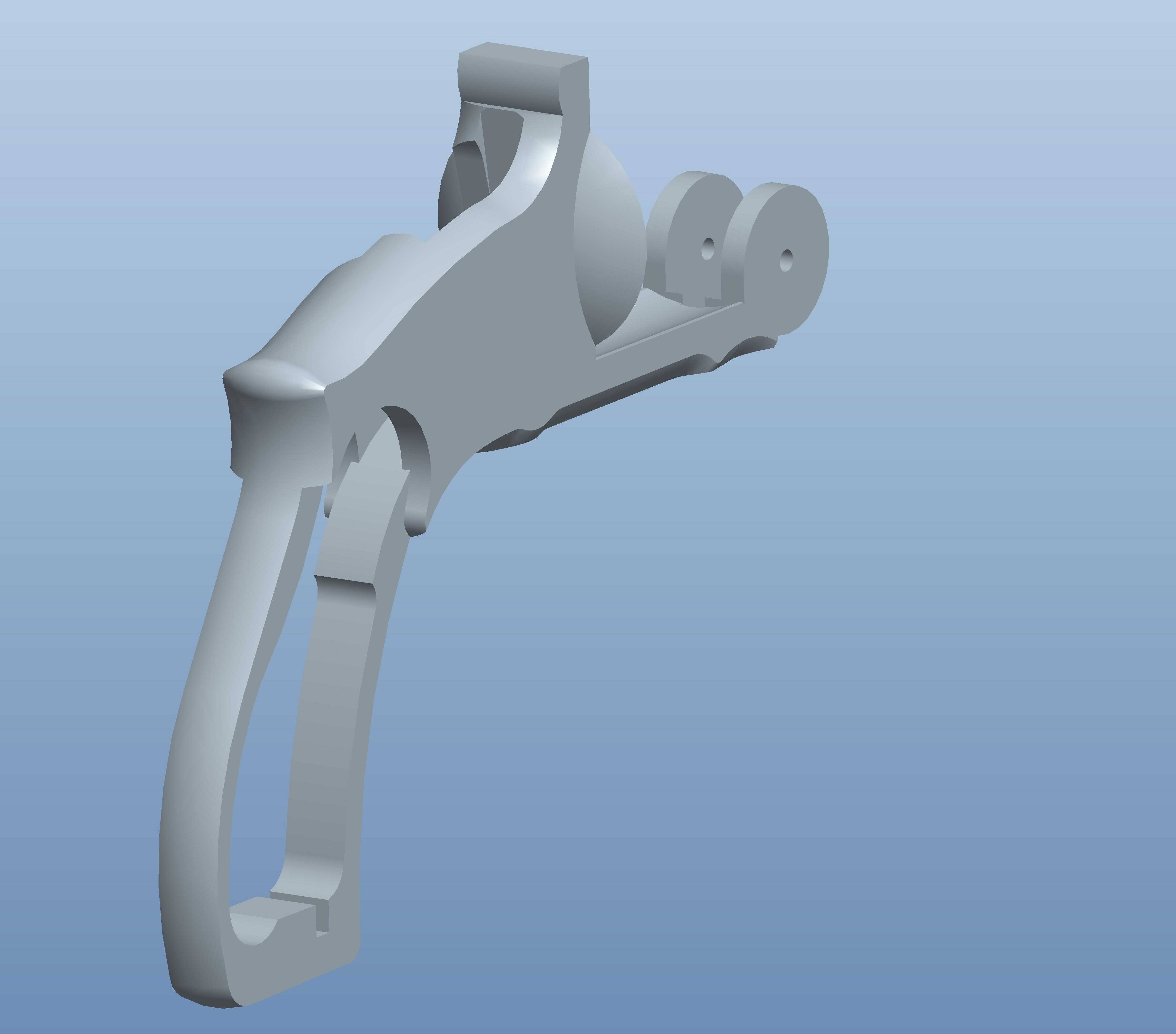

设计思路上，没有采用常见的枪械外观简化建模方式，而是从零件加工的逆向角度出发，先搭建核心的击发传动链，再依次包覆握把片、枪管套、扳机护圈等外围结构。握把部分的曲面完全贴合成年男性手掌的握持弧度，握把片的固定螺丝位置做了沉孔设计，实际装配时螺丝端面不会突出握把表面，避免握持时出现硌手问题，这一细节在很多同类型模型中经常被忽略，也是该型号实际使用中提升握持舒适度的关键设计。

外形尺寸与安装边界方面，模型还原的实物全枪长控制在260mm左右，枪管长度120mm，转轮直径38mm，握把最宽处为32mm，所有突出零件比如击锤、扳机的外轮廓都没有超出枪身的最大投影边界，这一设计符合早期随身自卫武器的携行要求，可顺利放入常规的皮质枪套中，不会出现突出部件勾挂衣物的问题。枪管与转轮座的连接采用过盈配合加固定销的双重固定方式，建模时还原了固定销的锥度设计，实际拆装时只需从销孔小端敲击即可顺利取出，无需额外的专用工具，适配野外无工具维护的使用场景。

退壳机构的设计是该型号的核心亮点之一，建模时完整还原了中心退壳杆的联动结构，当扳开退壳杆锁扣后，退壳挺会同步顶出6个弹巢内的弹壳，退壳行程为18mm，刚好可以将弹壳完全顶出弹巢，不会出现弹壳卡滞在弹巢口的问题。扳机力的传递路径也在模型中做了完整还原，扳机通过中间的传动杆带动击锤回转待击，传动杆的铰接处采用间隙配合，实际扣动扳机时的阻力均匀，没有明显的卡顿感，和实物的扳机力反馈保持一致。

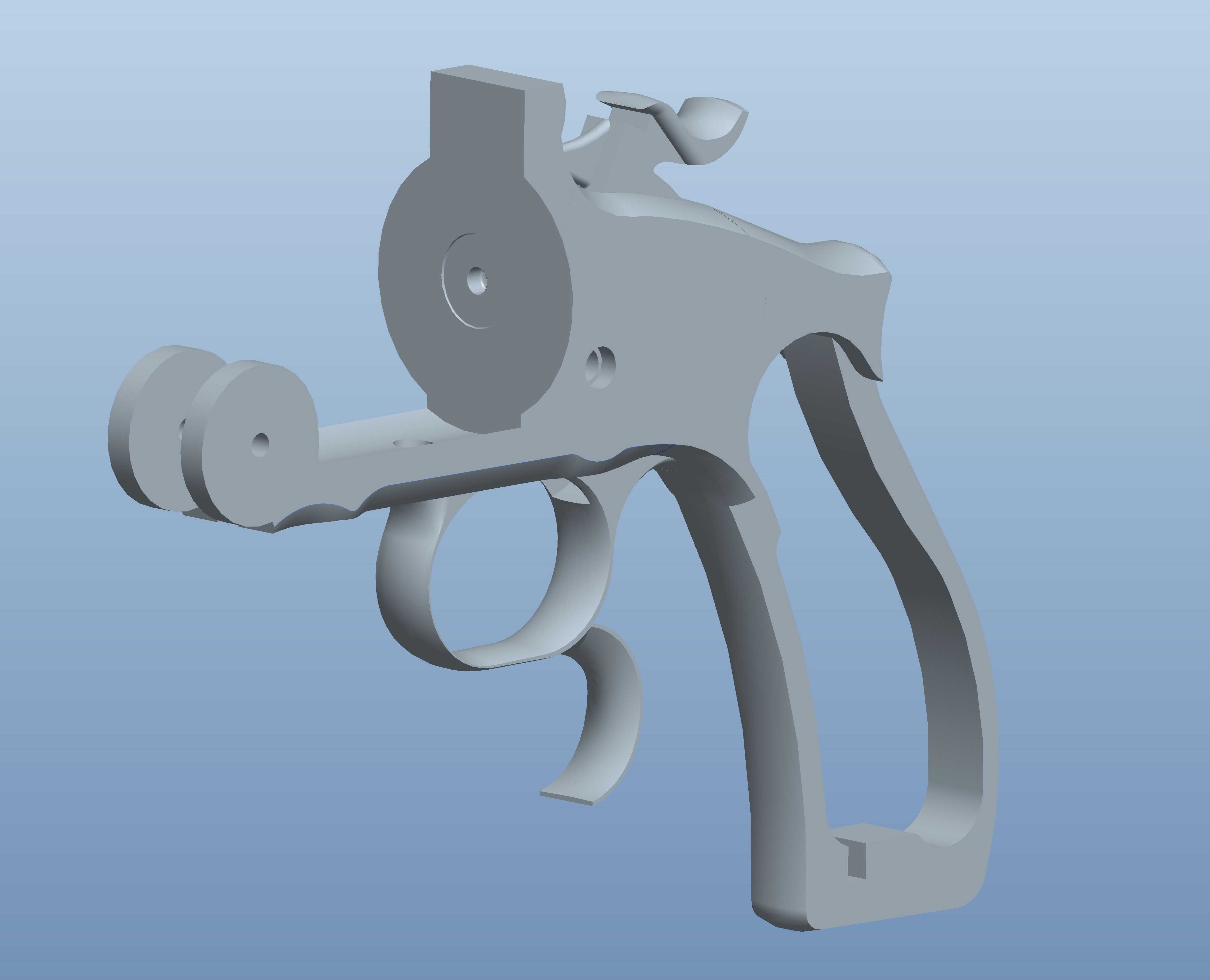

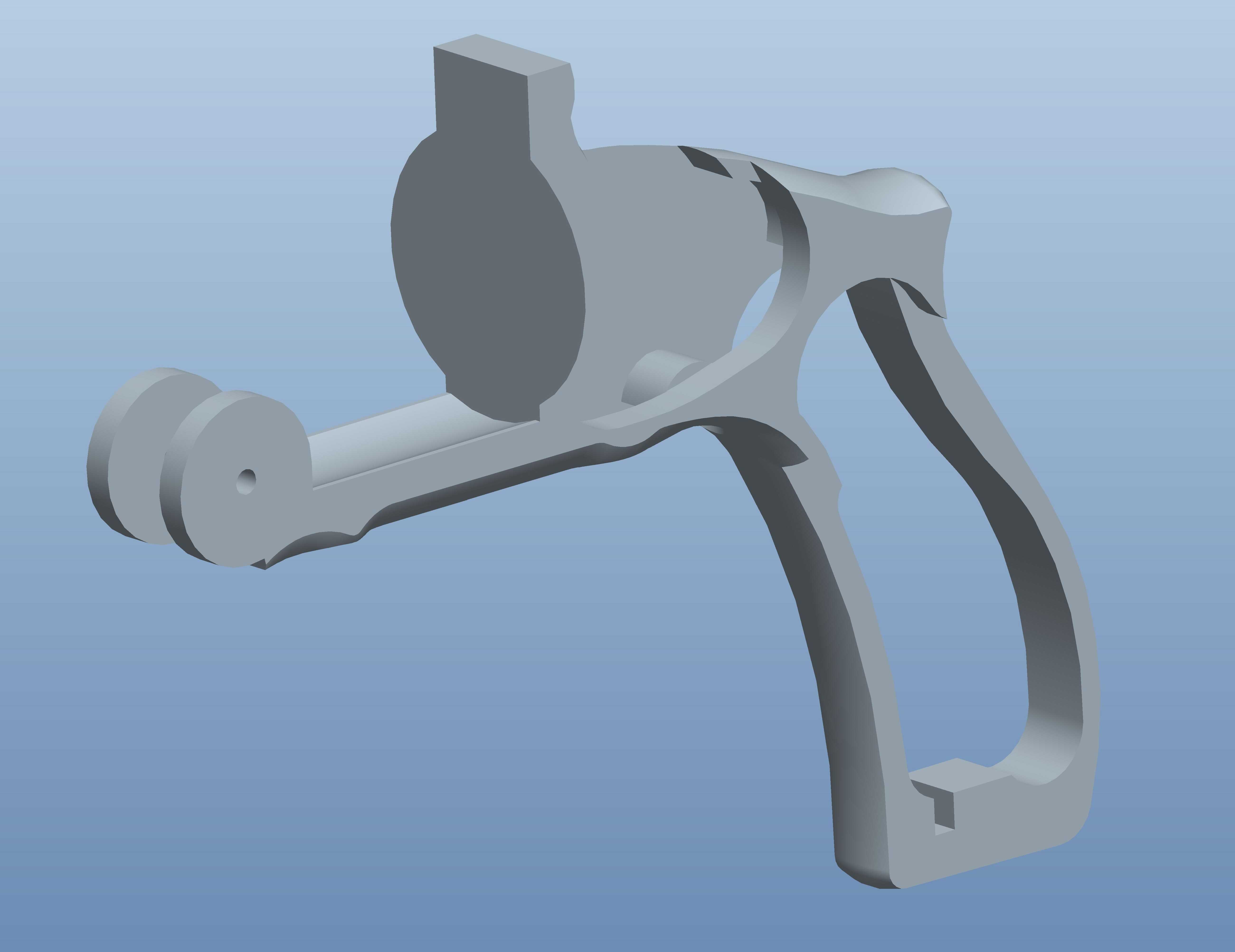

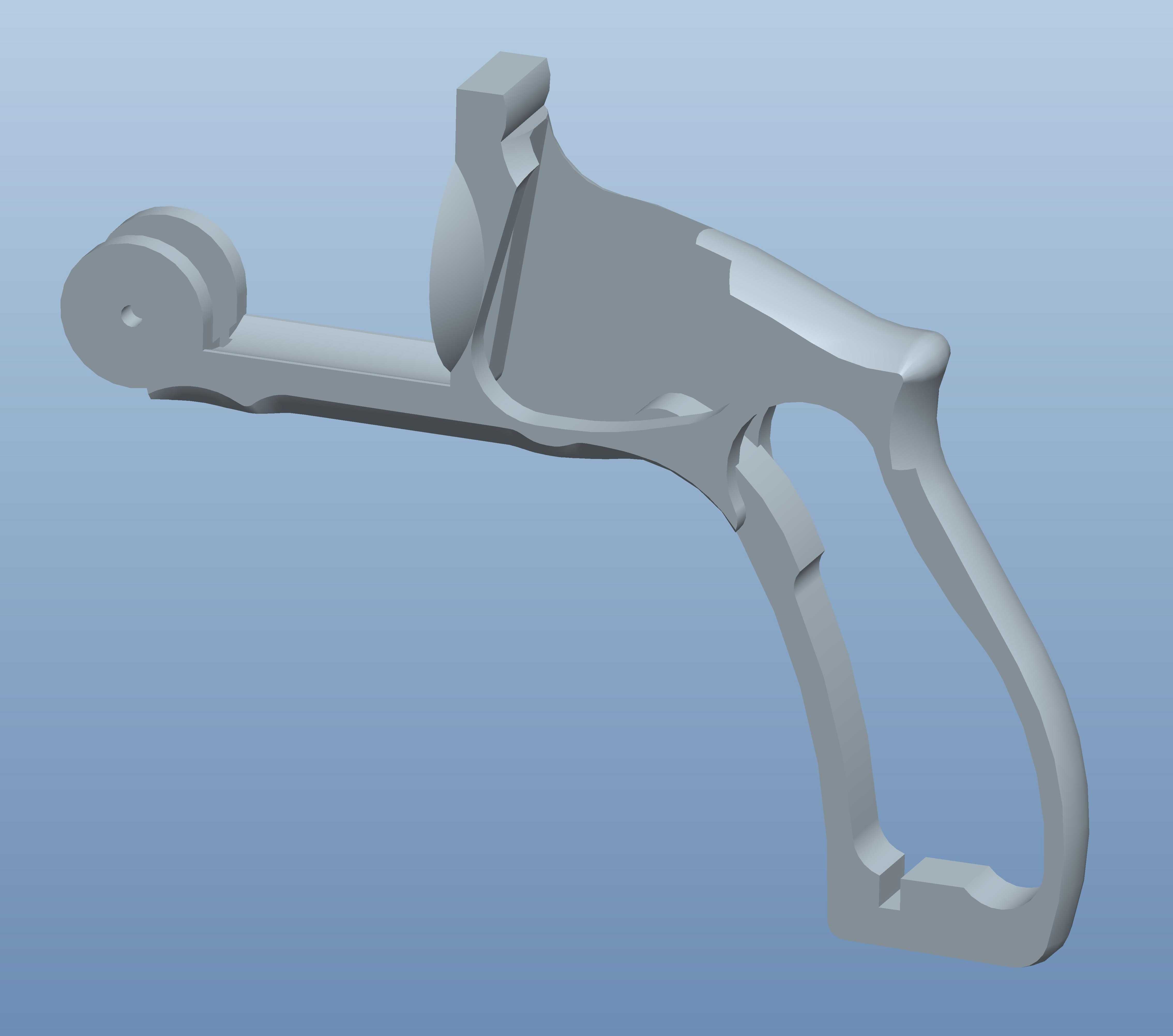

从结构强度角度考虑，转轮座作为核心承力零件，建模时在击锤安装槽、转轮转轴孔的位置做了局部加厚处理，厚度比周边结构厚2mm，可承受击发时的瞬间冲击力，避免长期使用后出现结构裂纹。扳机护圈采用圆弧过渡设计，既可以避免冬季戴手套操作时扣扳机受阻，也能在枪械意外跌落时分散冲击力，保护扳机结构不会受撞击变形。准星与照门的结构也做了完整还原，准星为片状固定准星，照门为缺口式固定照门，两者的高度差经过校准，对应25米距离上的弹道高，完全匹配该枪的实际弹道特性。
