9x19鲁格弹铜质无底漆壳体结构

在轻武器弹药的结构体系里，弹壳作为连接发射药、底火与弹头的核心承载部件，其结构精度直接影响供弹可靠性、击发安全性与弹道一致性，本次建模的9x19规格鲁格弹壳体，完全围绕实弹装配的工程需求展开，还原了无底漆状态下的壳体完整结构。从实际应用场景来看，这类壳体是9mm帕拉贝鲁姆弹药的主体结构件，广泛适配绝大多数制式手枪、冲锋枪的供弹系统，不管是自由枪机式还是枪管短后坐式的自动原理武器，弹壳的外形公差都需要和弹膛、供弹坡、抽壳钩的尺寸完全匹配，否则很容易出现卡弹、断壳、抽壳失败等故障，直接影响武器的正常动作。

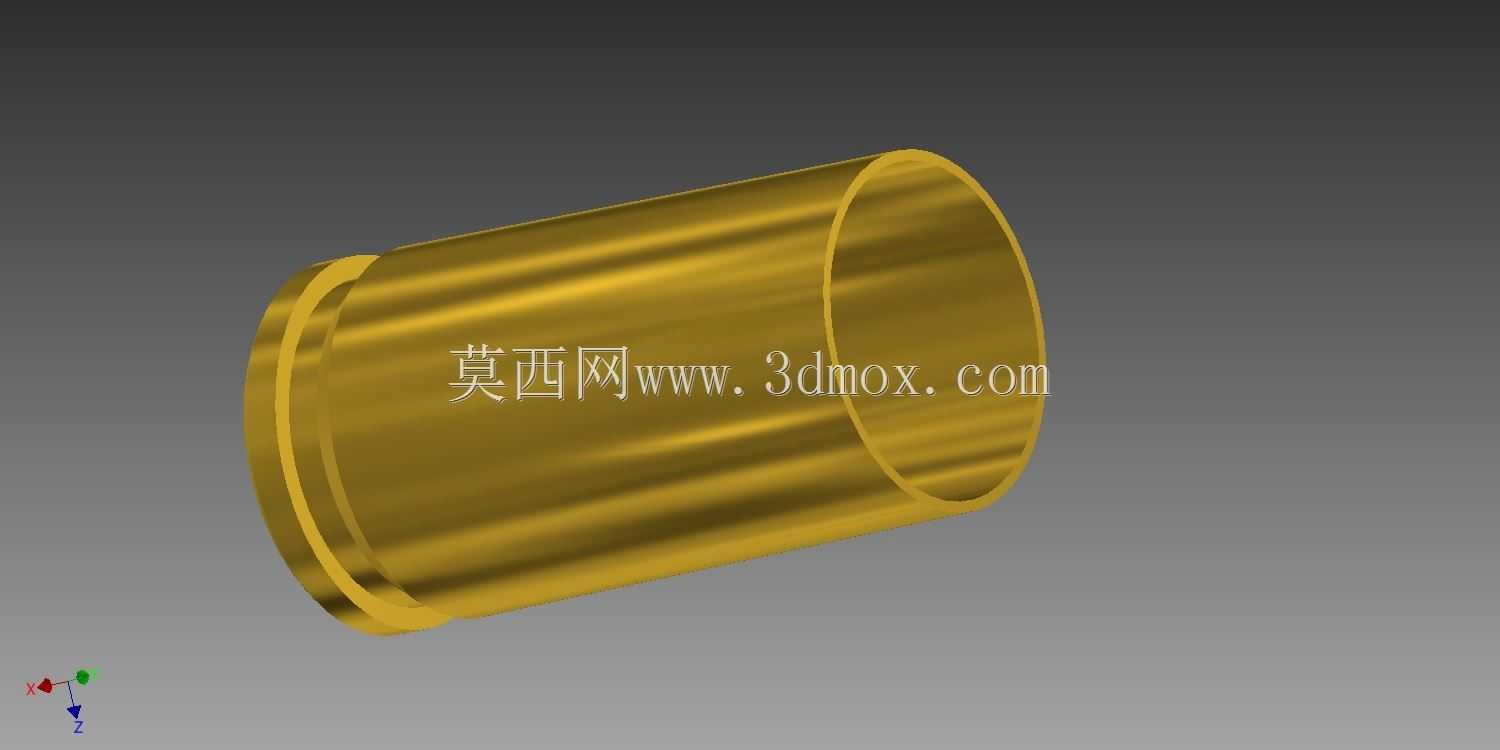

设计过程中首先要明确的是壳体的外形尺寸边界，9x19规格的弹壳整体为带底缘的筒形结构，口部、筒体、底缘的同轴度公差需要控制在0.02mm以内，才能保证进弹时弹头可以顺利对准弹膛，不会出现偏斜导致的入膛阻滞。建模时优先还原了筒体的锥度设计——和很多人想象的直筒结构不同，9x19鲁格弹壳实际带有微小的筒体锥度，这个锥度一方面是为了抽壳时减少弹壳和弹膛壁的贴合阻力，另一方面也能在弹匣供弹时让上下排列的弹体形成自然的堆叠导向，避免双排供弹时出现弹体错位。底缘位置的抽壳钩槽尺寸是建模的重点，槽宽、槽深以及槽底的圆角都严格按照实弹的配合尺寸设计，抽壳钩在抓壳时需要完全卡入槽内，圆角过小会导致抽壳应力集中出现底缘断裂，圆角过大则会让抽壳钩咬合深度不足，出现滑壳问题。

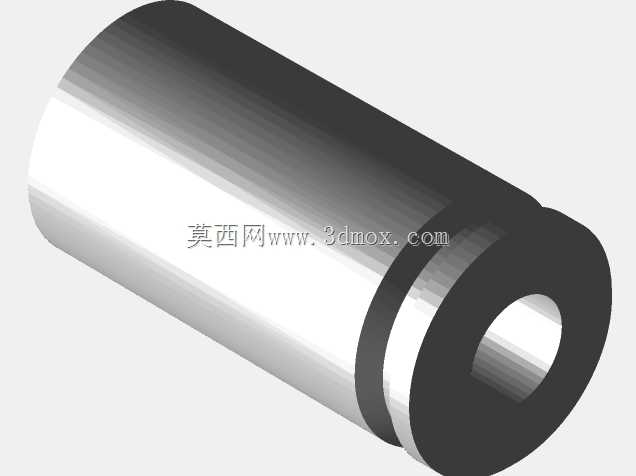

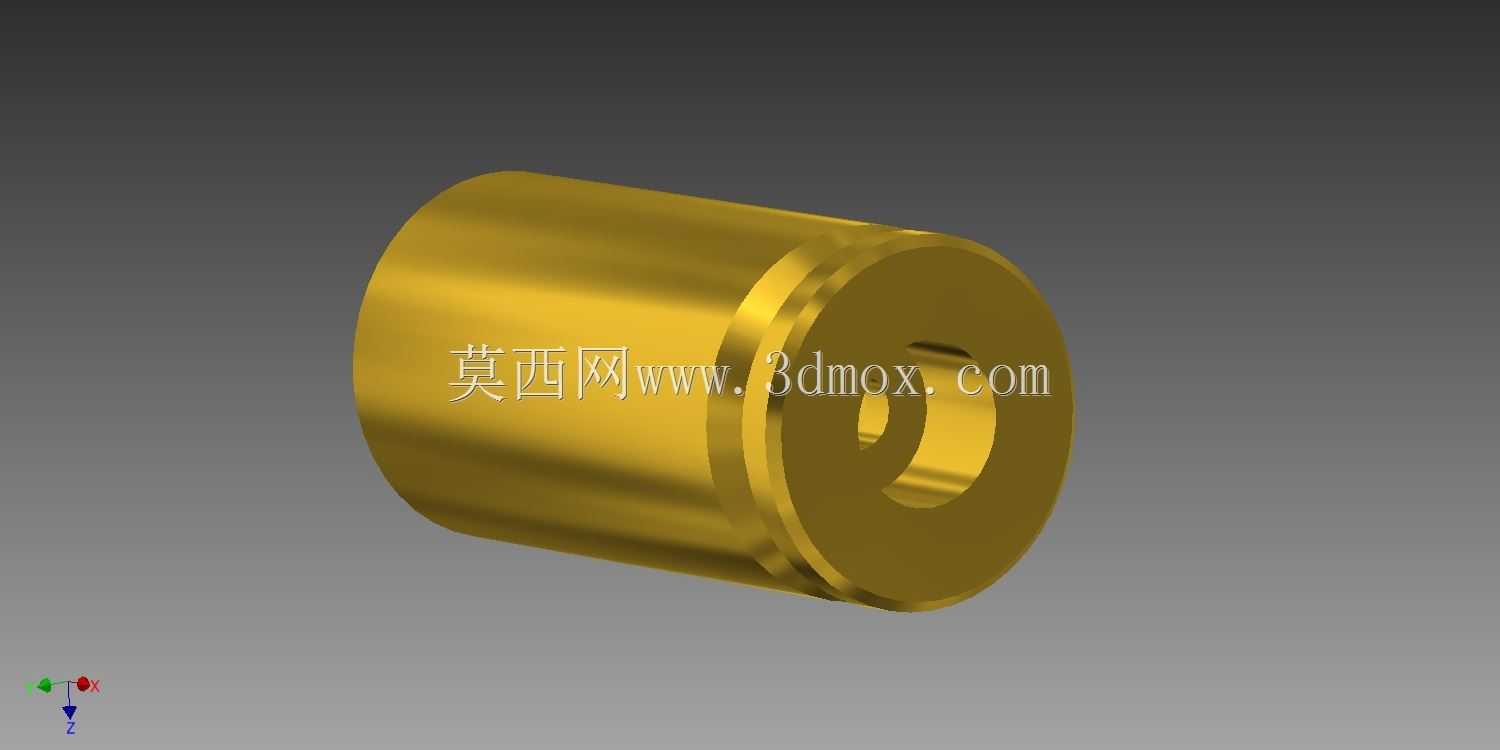

无底漆的结构状态下，底部的底火室结构完全外露，建模时还原了底火室的深度、内壁的粗糙度要求以及传火孔的位置分布，底火室的内径需要和标准底火的外径形成过盈配合，过盈量控制在0.03-0.05mm之间，既可以保证底火压装后不会脱落，也能避免击发时火药燃气从底火位置泄漏。筒体的壁厚设计遵循渐变原则，从口部到底部壁厚逐步增加，口部位置壁厚最薄，方便弹头压装时的口部收束，同时在击发后弹壳口部可以均匀膨胀贴紧弹膛前端，起到闭气作用；靠近底缘的位置壁厚最大，承受击发时最高的膛压冲击，避免底部出现鼓胀、裂底的问题。

从材料特性的匹配来看，这类壳体采用黄铜材质加工，建模时也考虑了铜材的延展性对结构的影响，筒体的外表面粗糙度要求控制在Ra1.6以内，既可以减少进弹过程中和供弹坡、弹膛壁的摩擦阻力，也能在击发膨胀后顺利和弹膛脱离，不会因为表面粗糙导致粘膛。口部的内径尺寸需要和9mm弹头的尾部直径形成过渡配合，弹头压装后口部的抱紧力需要控制在合理区间，抱紧力过大会导致弹头出膛初速不稳定，过小则会出现弹头松动、脱落的问题。

在实际的结构验证场景中，这类三维模型可以用于供弹机构的动作仿真，通过导入模型到多体动力学软件中，模拟弹匣内弹簧托弹、抱弹口抱弹、推弹上膛、抽壳抛壳的全流程动作，验证供弹路线上是否存在结构干涉，抽壳钩的运动轨迹是否可以准确卡入底缘槽，抛壳挺的撞击位置是否能让弹壳按照预定角度抛出。也可以用于弹道仿真的前处理，通过赋予壳体黄铜的材料参数，模拟击发后弹壳的膨胀变形、应力分布，验证壁厚设计是否可以承受最大膛压的冲击，找到结构上的应力薄弱点进行优化。对于轻武器的结构设计从业者来说，准确的弹壳模型是开展弹膛、供弹机构设计的基础参考，所有和弹药接触的结构尺寸都需要围绕弹壳的实际外形进行公差匹配，哪怕是0.1mm的尺寸偏差，都可能导致整套供弹机构的动作可靠性下降。
