潘诺尼亚P20摩托车车架结构设计

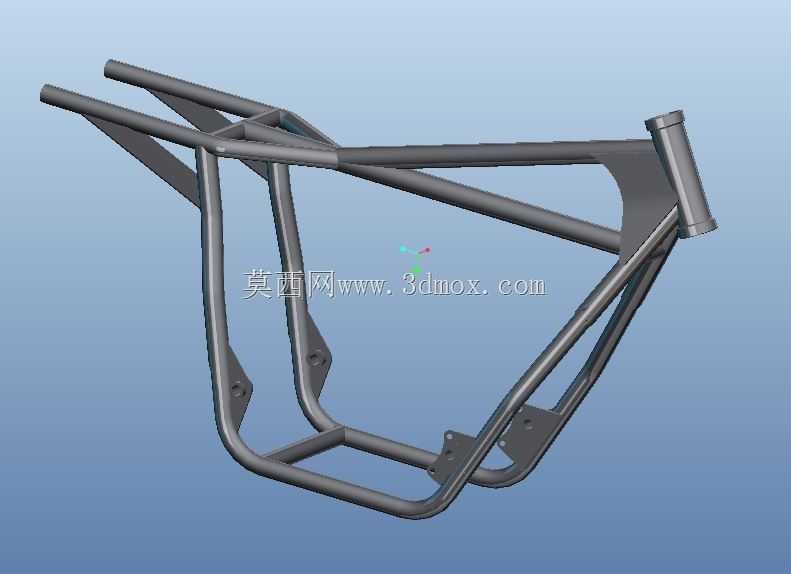

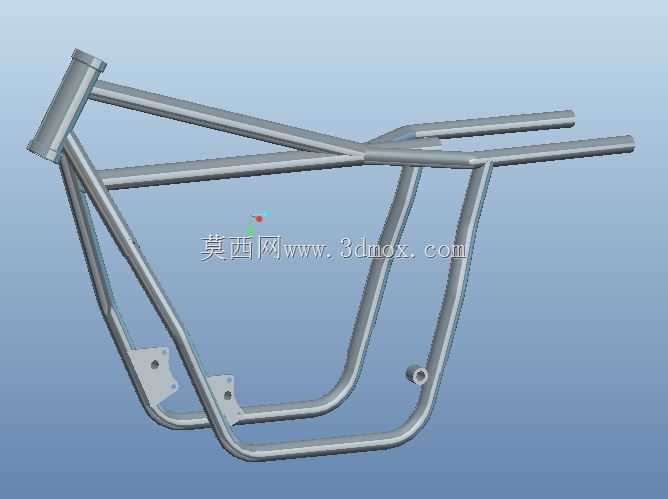

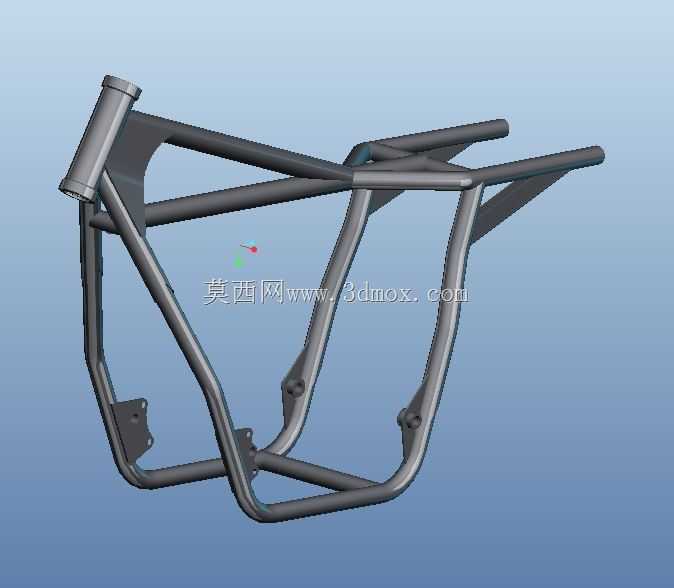

　　这款车架是复刻经典Pannónia P20摩托的承载核心，作为整车的安装基体，所有动力总成、行走部件、操控组件、覆盖件都要依托这个框架完成定位装配，直接决定整车的行驶刚性、操控极限与装配公差匹配度。早年该车型作为雅马哈同规格产品的匈牙利本地化版本，车架设计兼顾了小排量通勤摩托的轻量化需求与非铺装路面的抗扭性能，没有采用大排量车型常用的双翼梁结构，而是用冷拔无缝钢管弯折焊接形成空间桁架结构，在控制整备质量的前提下，把发动机安装位、后摇臂枢轴、转向立管三个核心受力点的连接刚度做了针对性强化。

　　从实际应用场景来看，这类管式车架多用于中小排量复古摩托、定制改装车领域，日常通勤场景下要承受发动机运转带来的持续振动、过坎时的冲击载荷，转弯时还要抵抗侧向力带来的形变，设计时首先确定的是转向立管的后倾角与拖曳距参数，这部分直接影响车辆的转向灵活性与高速行驶的直线稳定性，立管内部预留了方向柱轴承的安装台阶，上下端面的平面度公差控制在0.1mm以内，避免转向卡滞。车架前部的双 downtube 管直接从转向立管下方向后下方延伸，形成环抱发动机的结构，发动机安装吊耳直接焊接在主管上，吊耳的安装孔位同轴度要求控制在0.2mm以内，保证发动机装配后不会出现额外的装配应力，避免长期振动下吊耳焊缝开裂。

　　车架中部的下托架结构是为了承托发动机底部同时预留足够的离地间隙，弯折处的圆弧半径经过反复校核，避免应力集中，所有管材连接的焊缝位置都避开了应力最大的弯折中点，采用斜口相贯线切割后满焊，焊后做去应力处理，减少长期使用后的形变。后上部的双管延伸结构是坐垫与后挡泥板、后尾灯的安装基础，后摇臂安装位位于车架中后部，两侧的安装轴孔同轴度是整个车架加工的核心公差项，一旦偏差过大，会导致后摇臂转动卡滞、后轮偏摆，直接影响行驶安全。

　　设计过程中没有采用多余的加强筋结构，而是通过管材的空间排布形成自然的三角形受力结构，在乘员坐高位置对应的车架横梁处，预留了坐垫安装的固定孔位，两侧的支架同时兼顾侧盖安装的定位功能。车架尾部的收窄结构适配了复古车型的瘦尾造型，同时预留了后减震器的上安装点位置，保证后减震的运动行程不会与车架本体发生干涉。从安装边界来看，整车装配时车架的宽度方向最大尺寸控制在320mm以内，避免与油箱、侧盖的造型发生冲突，转向立管的高度位置经过匹配，保证车把安装后不会与油箱发生转向干涉，发动机安装位的空间尺寸适配对应排量的单缸发动机，前后安装点的距离误差控制在1mm以内，不需要额外修配就能完成动力总成的吊装。

　　这类管式车架的设计难点在于平衡刚性与重量，管壁厚度选择2mm的冷拔钢管，既不会因为管壁过薄导致焊接时焊穿、使用中开裂，也不会因为管壁过厚增加不必要的簧下质量，影响车辆的操控灵活性。所有焊接位置的焊脚高度控制在3mm左右，避免焊接热影响区过大导致管材局部退火降低强度。车架整体的电泳涂装预留了足够的涂层厚度空间，不会因为涂层堆积导致安装孔位尺寸超差，各个安装支架的翻边结构既提升了支架本身的刚性，也避免了安装时锐边割伤装配人员。在复古摩托改装领域，这款车架的结构也常被用作定制Cafe Racer车型的基础，只需要对尾部安装位做小幅修改就能适配不同风格的外观套件，核心的受力结构不需要做任何改动就能满足常规道路行驶的强度要求。
