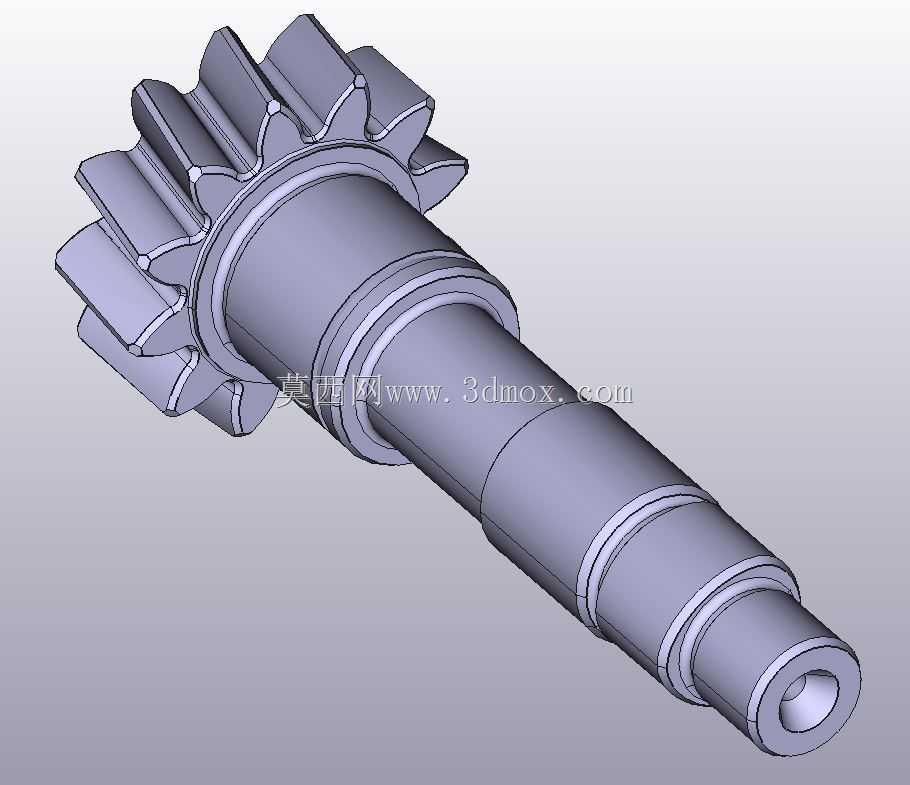

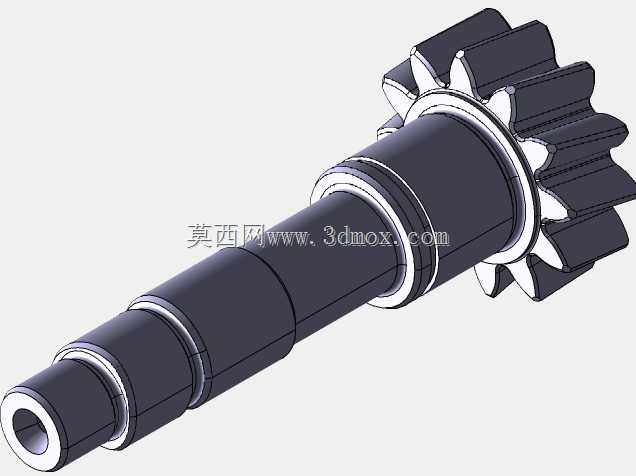

带Fortuna多边形扭矩输入结构的小齿轮轴

这款带Fortuna多边形扭矩输入结构的小齿轮轴，常见于对传动同轴度、扭矩传递稳定性有较高要求的精密传动场景，比如高精度机床进给箱、精密仪器传动链、特种伺服传动机构中，用来替代传统键连接的扭矩输入结构，解决键连接带来的应力集中、反向传动间隙、同轴度偏差等实际工程问题。从结构设计逻辑来看，输入端采用的Fortuna多边形属于等宽非圆轮廓，轮廓为半圆构成的等直径曲线，用普通卡尺或千分尺测量任意方向直径数值一致，这种轮廓在扭矩传递时，依靠多边形型面的面接触实现周向固定，相比单键、花键连接，接触应力分布更均匀，不存在键槽铣削带来的轴颈强度削弱，也能避免长期交变载荷下键侧磨损导致的传动回差，非常适合频繁正反转、传动精度要求高的工况。轴身部分采用阶梯轴结构设计，各段轴颈的直径差按照轴承安装、轴向定位、齿轮受力的载荷分布做了梯度设置，齿轮段靠近扭矩输入端布置，缩短了扭矩传递的力臂长度，能减小轴承受的弯矩载荷，提升轴系整体刚性。轴身的环形槽结构分别对应密封圈安装位、轴承轴向定位挡圈槽、轴用挡圈安装位，各段轴颈的长度尺寸匹配标准深沟球轴承、接触式密封圈的安装尺寸边界，安装时不需要额外加工定制非标密封件或紧固件，能直接适配常规的传动箱安装空间。齿轮部分采用直齿圆柱齿形，齿向无螺旋角，轴向力为零，配对啮合时不需要额外设置承受轴向力的轴承，简化了支撑结构的设计，齿宽尺寸按照额定传递扭矩的接触强度计算取值，齿端做了小倒角处理，装配时能顺利导入啮合位置，避免磕碰齿顶导致的初始啮合异响。输入端的多边形轮廓尺寸严格遵循对应标准的轮廓参数，加工时可以在专用多边形磨床上一次成型，轮廓度公差能控制在微米级，和配套的多边形孔轮毂装配时，能实现无间隙的周向配合，传动过程中没有滞后回差，适合精密分度、伺服进给这类对传动转角精度要求高的场景。轴的末端做了中心通孔设计，一方面可以减轻轴件自身重量，降低转动惯量，提升伺服传动的响应速度，另一方面通孔可以作为润滑油路，将传动箱内的润滑油引导到轴的各支撑轴承位置，实现运转过程中的自润滑，不需要额外设置润滑管路。整体结构的安装边界完全适配常规的平行轴传动箱安装空间，各轴颈的同轴度、齿轮齿圈的径向跳动公差都按照精密传动级别的要求设置，装配后不需要做过多的调整就能达到预期的传动精度，在小功率精密传动场景下，能有效提升传动系统的使用寿命，降低长期运转的维护频次。
