蜗杆齿条啮合传动机构结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:232952
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计
  • 蜗杆齿条啮合传动机构结构设计

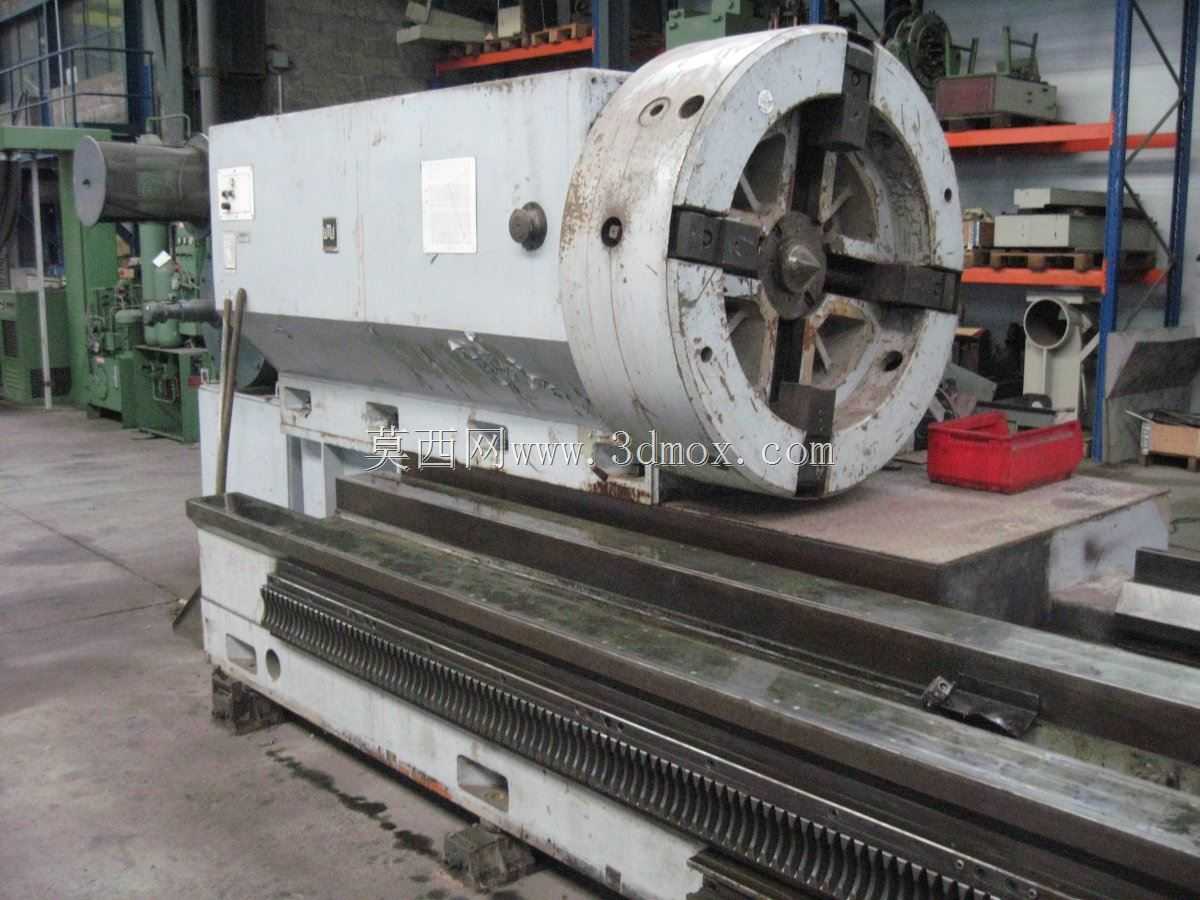

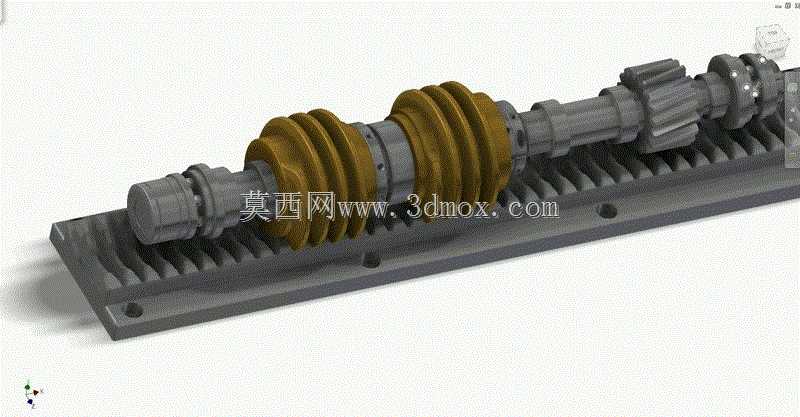

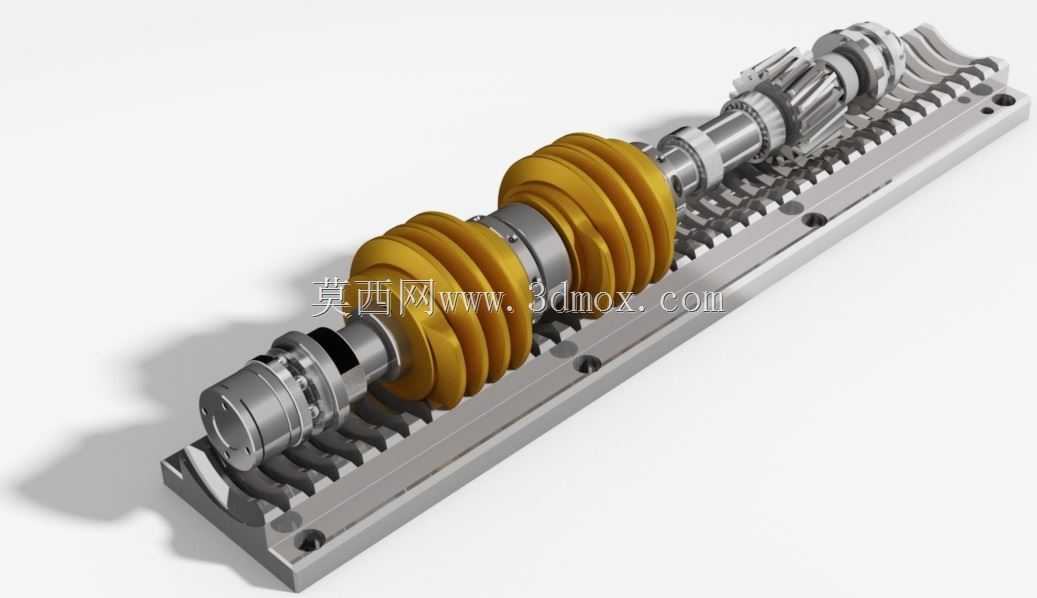

这套蜗杆齿条传动结构,核心解决的是旋转运动到直线往复运动的转换需求,在非标自动化生产线的工位进给、机床溜板微调、专用设备的直线执行端都有广泛适配场景。不同于常规齿轮齿条的传动逻辑,蜗杆与齿条的啮合具备反向自锁特性,当传动链末端没有额外制动结构时,可避免负载端反向拖动输入端造成的位置偏移,这点在垂直方向的进给工况下优势格外明显,不需要额外加装抱闸机构就能实现位置锁定,能简化整体设备的结构布局。

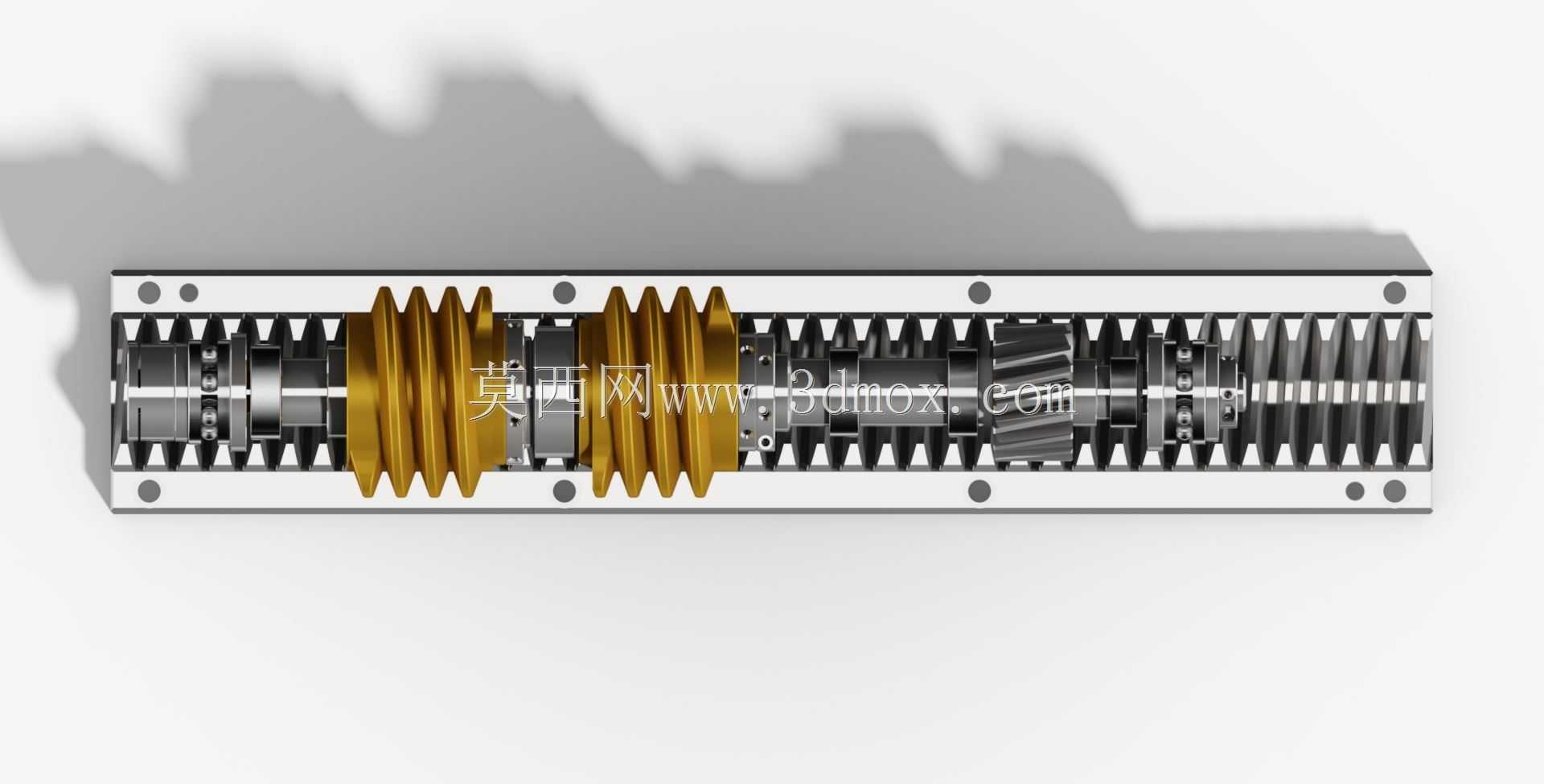

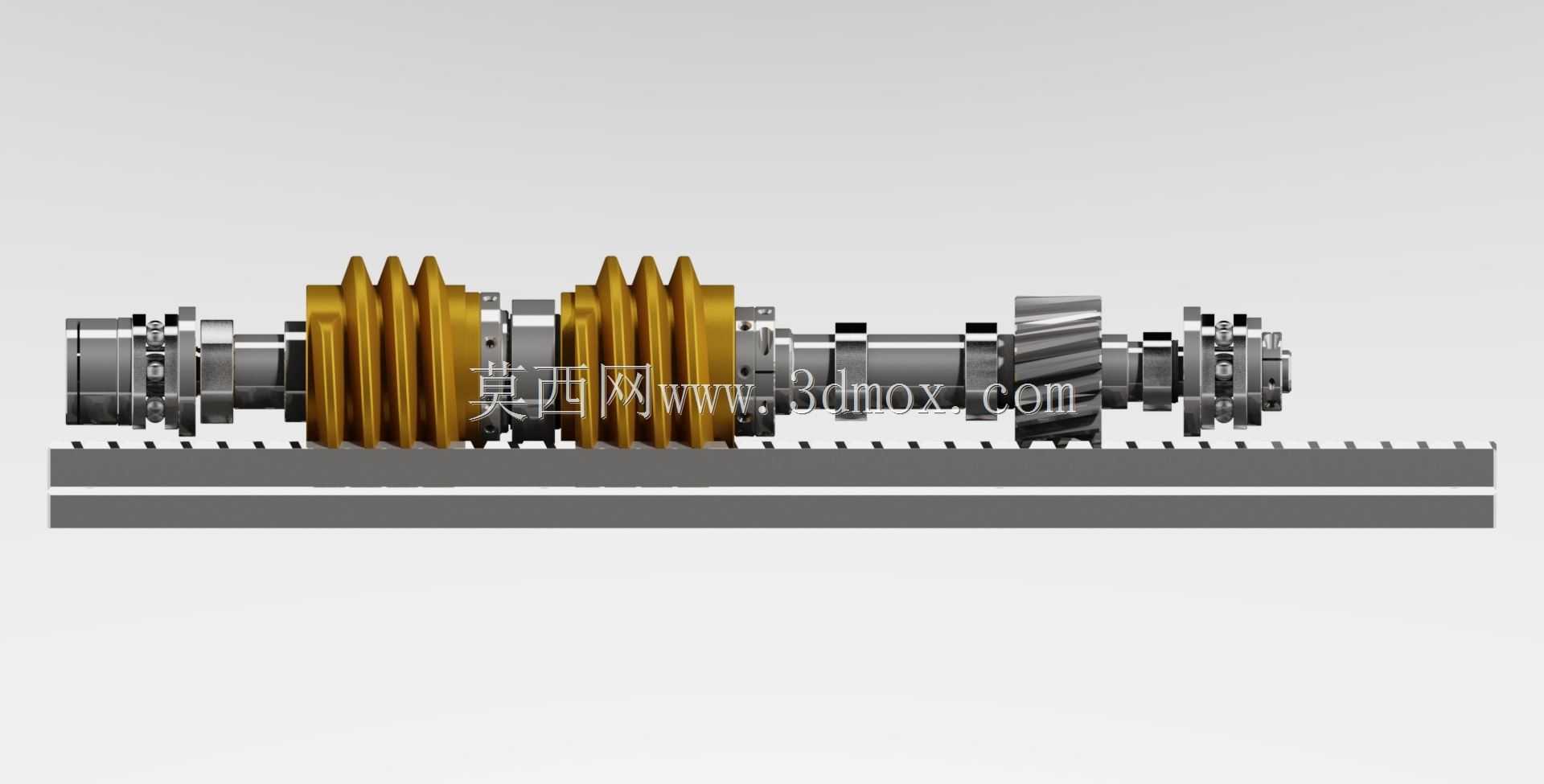

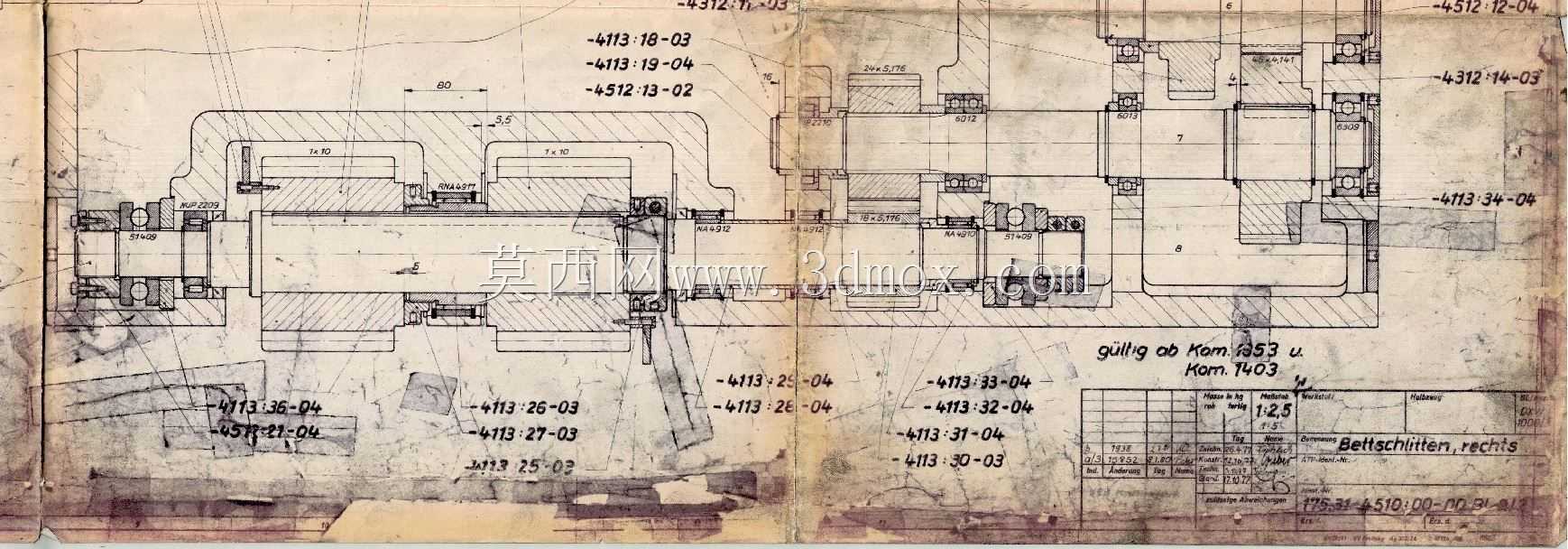

从结构设计逻辑来看,蜗杆部分采用多段式轴体集成设计,将啮合蜗杆段、两端支撑轴颈、端部传动连接段做在同一根轴坯上,减少了分体装配带来的同轴度误差,支撑轴颈的直径匹配常规深沟球轴承的安装尺寸,安装时可直接搭配标准轴承座固定,不需要额外加工定制支撑结构。齿条部分采用一体式安装基座设计,基座上预留的沉头安装孔位间距符合通用工业铝型材的安装孔距标准,可直接固定在型材框架或者钢制安装平台上,基座的平面度公差控制在0.02mm以内,能保证齿条安装后齿面的平行度,避免啮合过程中出现卡滞、偏磨的问题。

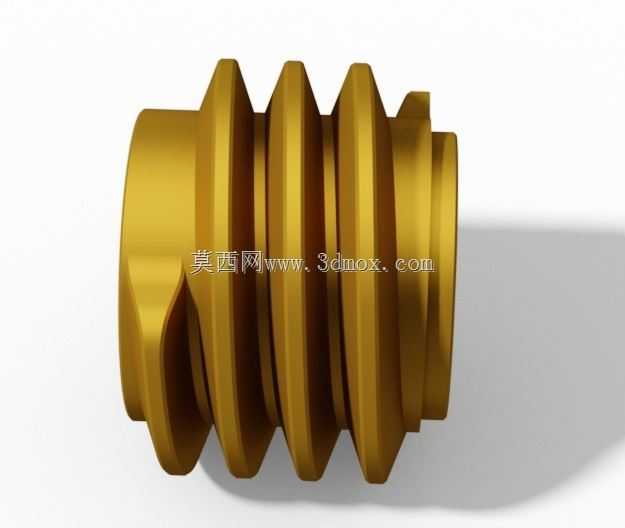

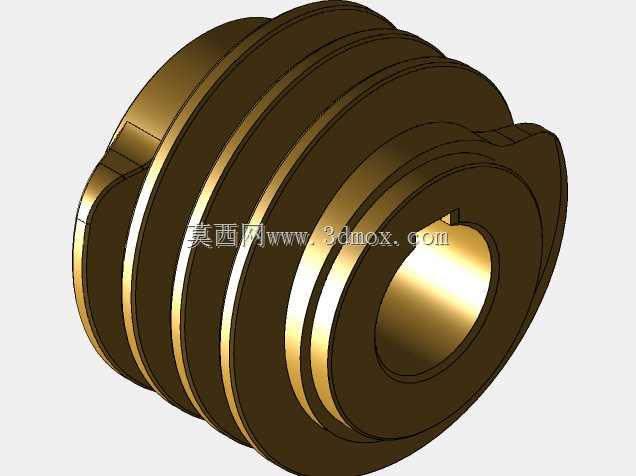

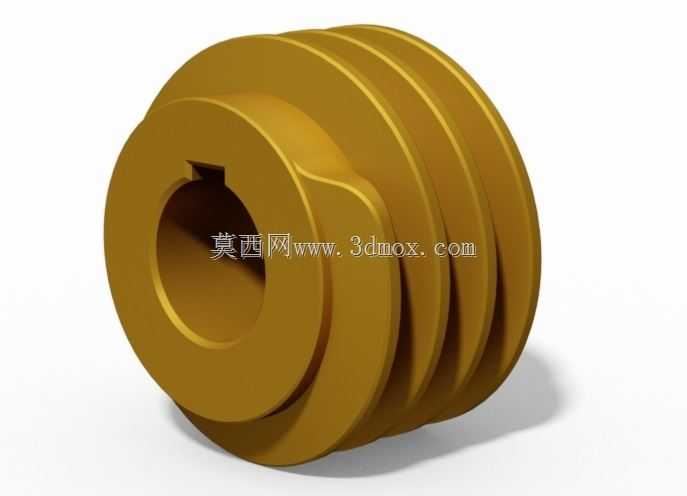

啮合参数设计上,蜗杆采用多头齿形结构,相比单头蜗杆能获得更高的直线进给速度,同时齿面做了等厚修形,啮合接触面积比常规未修形结构提升30%左右,可承受更大的轴向负载,在额定负载下的传动效率能达到75%以上。齿条的齿形完全匹配蜗杆的齿距参数,啮合侧隙控制在0.03-0.05mm之间,既不会因为侧隙过大造成传动回程误差,也不会因为侧隙过小导致高速传动时出现齿面卡滞。安装边界方面,整套机构的轴向总长度适配300mm行程以内的直线传动需求,安装基座的宽度尺寸可兼容多数小型设备的安装空间,输入端的轴端设计有平键槽,可直接连接联轴器与伺服电机、步进电机的输出端对接,不需要额外加工转接结构。实际应用中,这套结构可直接替换部分气缸、电动缸的直线传动方案,在需要精确控制进给位移、且有自锁要求的工位上,能获得更稳定的传动精度,长期运行下的维护成本也更低,只需要定期在齿面涂抹润滑脂就能保证传动顺畅,不需要频繁更换易损件。
