木质滚珠传动机械演示装置结构

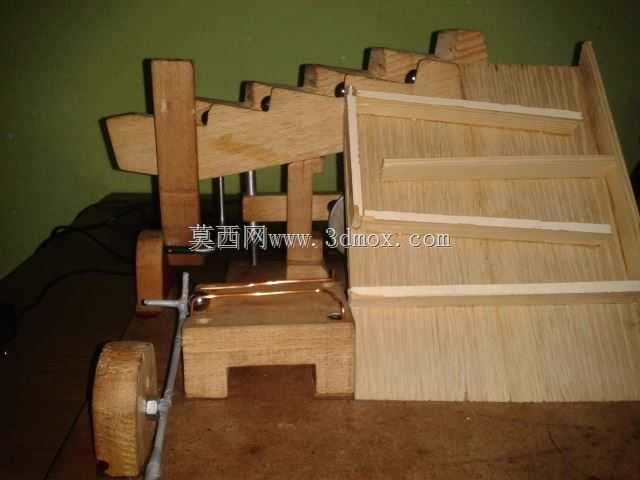

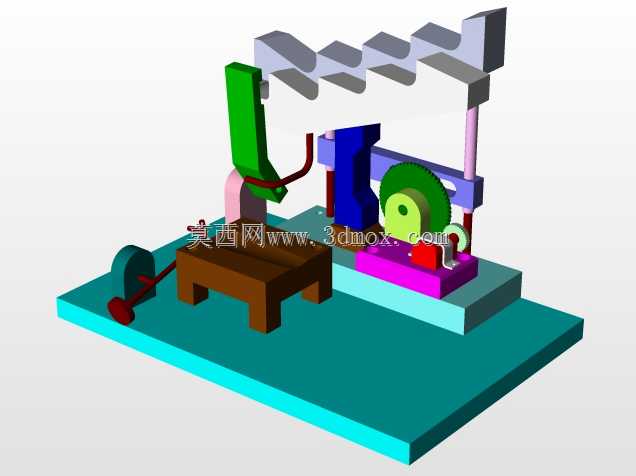

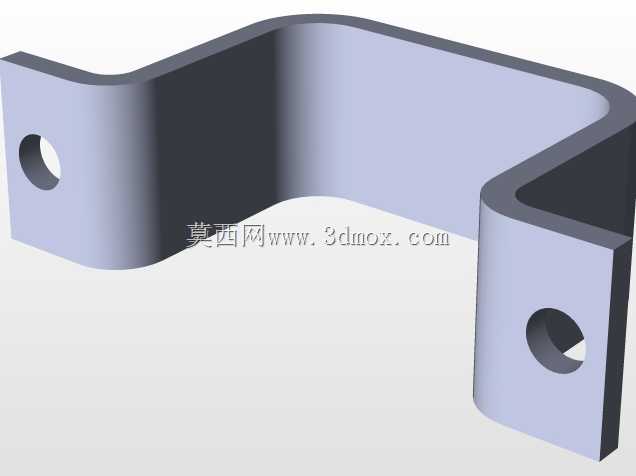

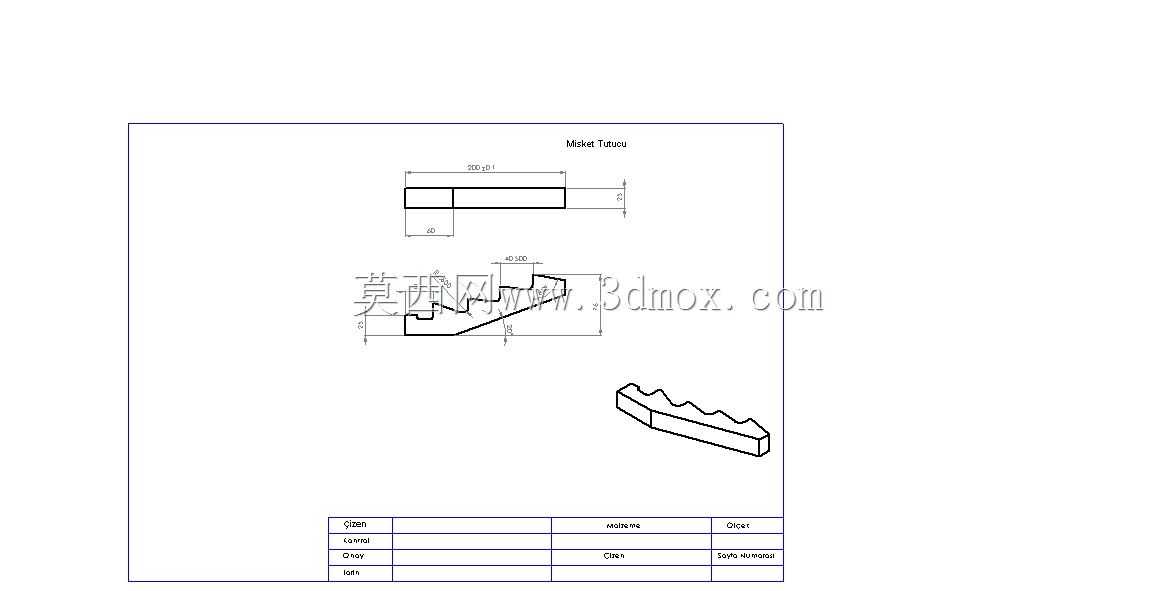

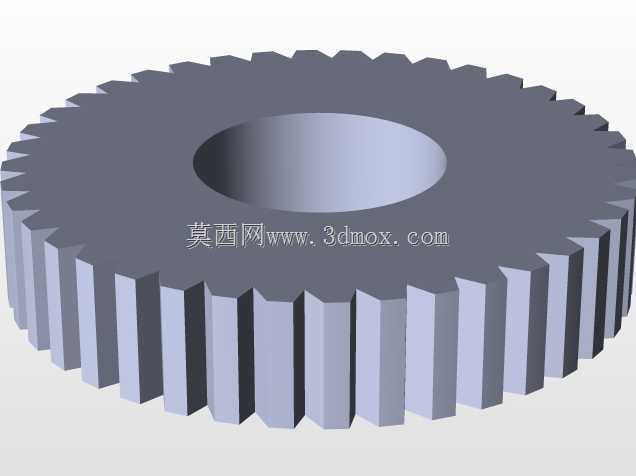

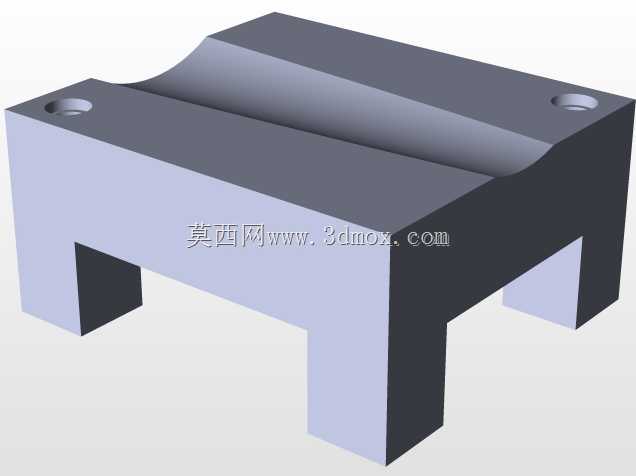

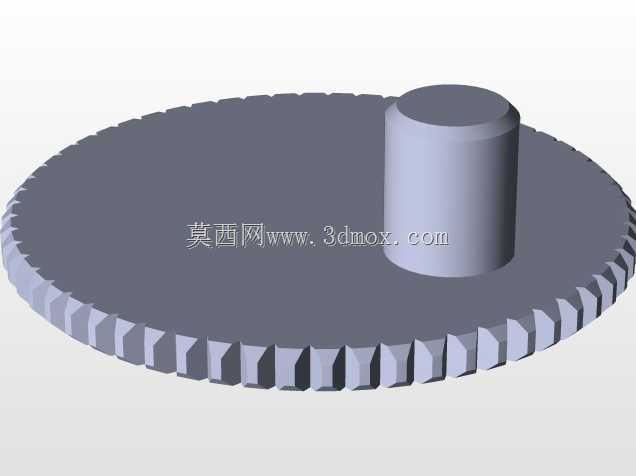

这套木质结构的滚珠循环传动演示装置，核心依托滚珠与齿形构件的配合实现动力与物料的同步输送，常被用于机械原理教学演示、创意机械展陈以及小型趣味自动化装置的原型验证场景。从实际功能来看，装置通过阶梯式抬升的木质导槽承接滚落的滚珠，配合带齿形拨爪的联动木质构件，将滚珠逐次抬升至高位导槽入口，滚珠沿倾斜导槽滚落过程中可触发末端的联动拨杆，带动前端的木质行走轮组完成间歇式行进，完整复现了重力势能与机械动能的转换逻辑，也直观展示了齿轮齿条啮合、滚动摩擦减阻的基础机械原理。设计层面整体采用实木板材切割拼接而成，所有运动副的配合间隙均预留了木质材料的湿胀干缩余量，齿形构件的齿距经过反复适配，既保证拨爪能稳定卡入滚珠间隙完成抬升动作，又不会因卡滞造成木质构件的崩裂；导槽两侧的挡边高度经过测算，刚好限制滚珠的径向窜动，同时不会阻碍滚珠的顺畅滚动，避免出现卡珠、掉珠的问题。安装边界上，装置整体为一体式集成结构，底部的木质基座作为所有构件的安装基准，轮组的轴件采用金属圆杆贯穿木质支架，轴端预留的锁紧余量可根据运行磨损情况调整轮组的转动阻尼，高位导槽的倾斜角度经过多轮调试，既保证滚珠能依靠自重获得足够的滚行动力，又不会因速度过快冲出导槽末端。在教学应用场景中，这套装置可拆解展示齿轮啮合传动、滚动摩擦、间歇运动机构等多个基础机械知识点，帮助初学者快速理解抽象的机械原理；在创意装置开发场景中，其核心的滚珠抬升循环结构可经过尺寸缩放后，应用于小型物料的自动排序输送工位，搭配传感器即可实现简单的自动化上料动作。构件之间的连接多采用榫卯配合加少量金属紧固件，既保证了结构的整体刚性，又方便后期对磨损的木质齿件进行快速更换，降低维护成本。
