工业储能用机架式电池承载框架结构

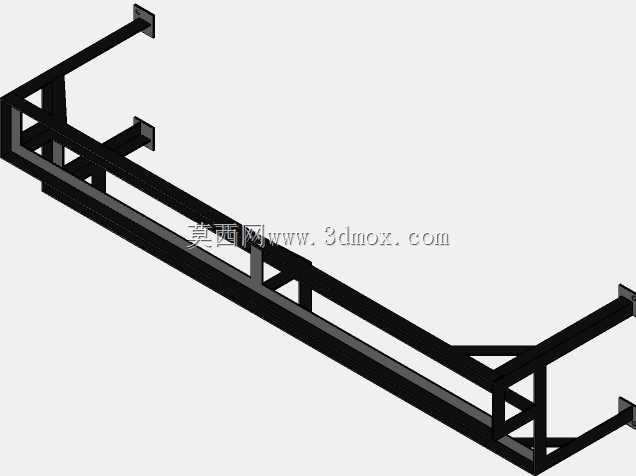

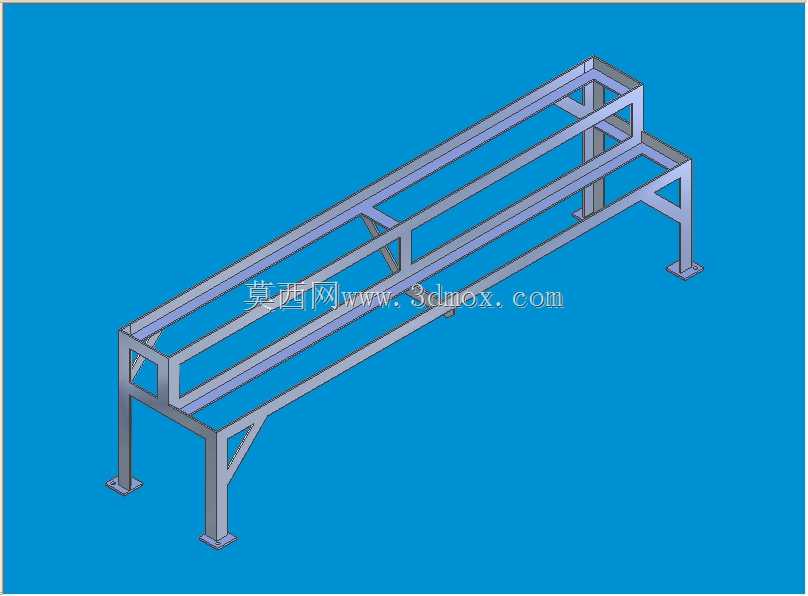

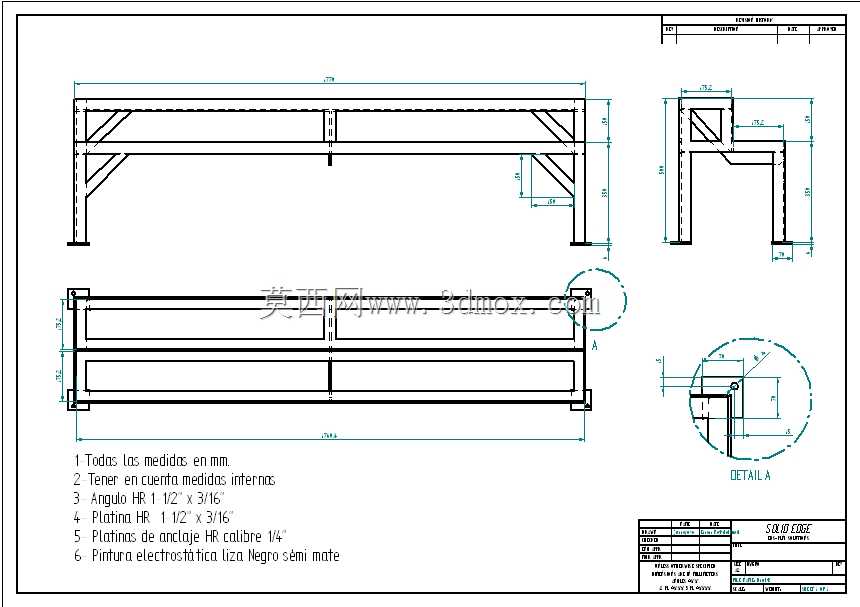

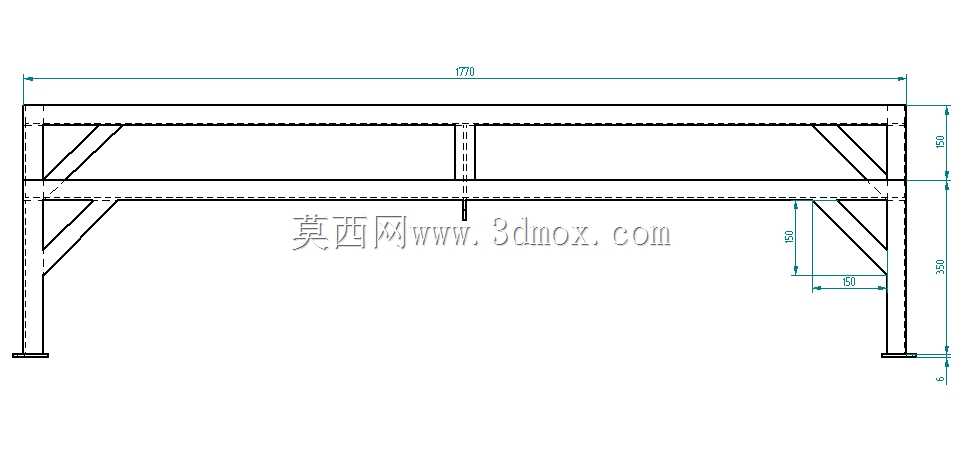

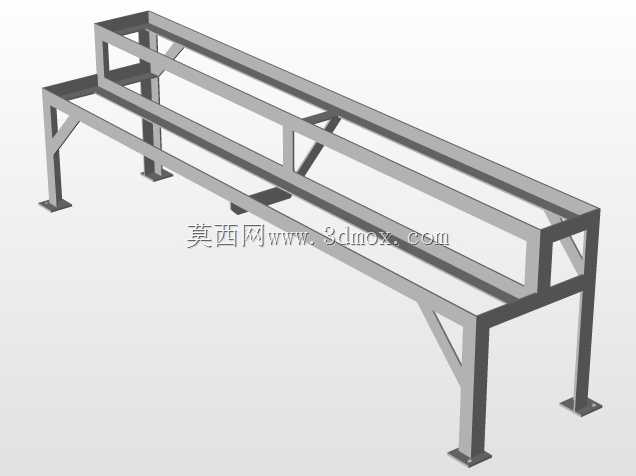

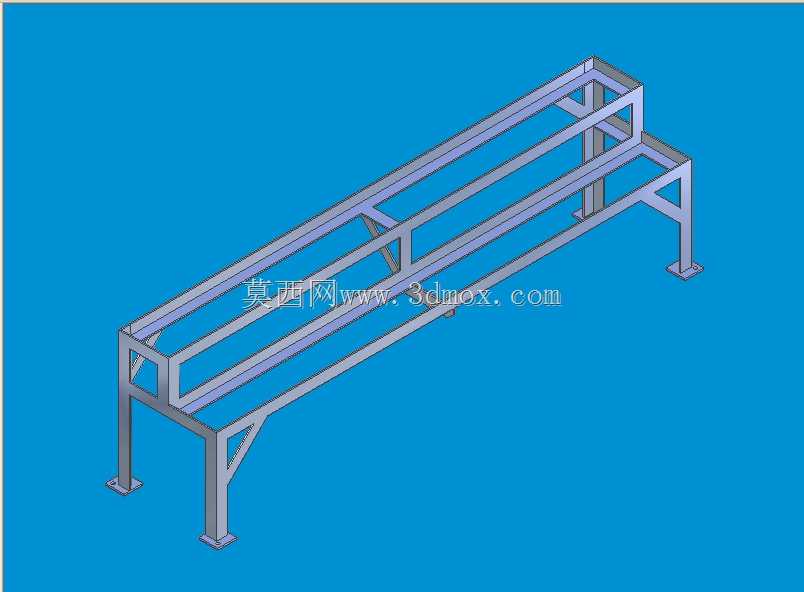

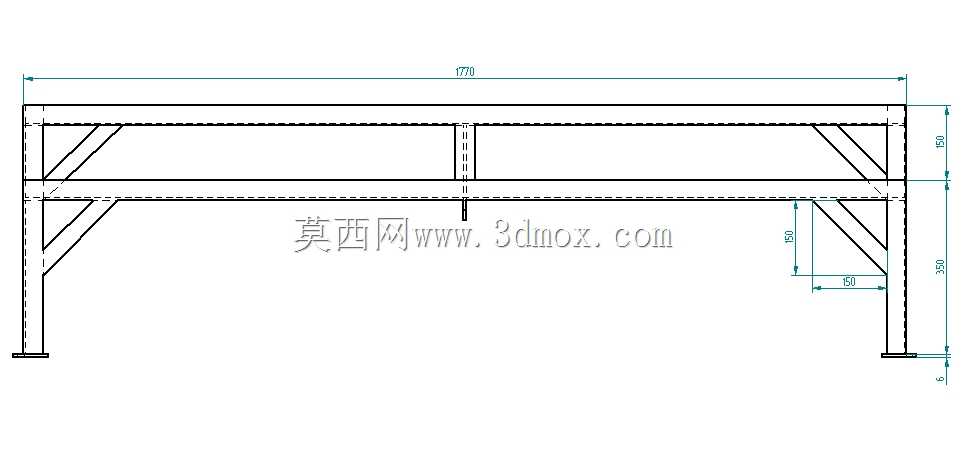

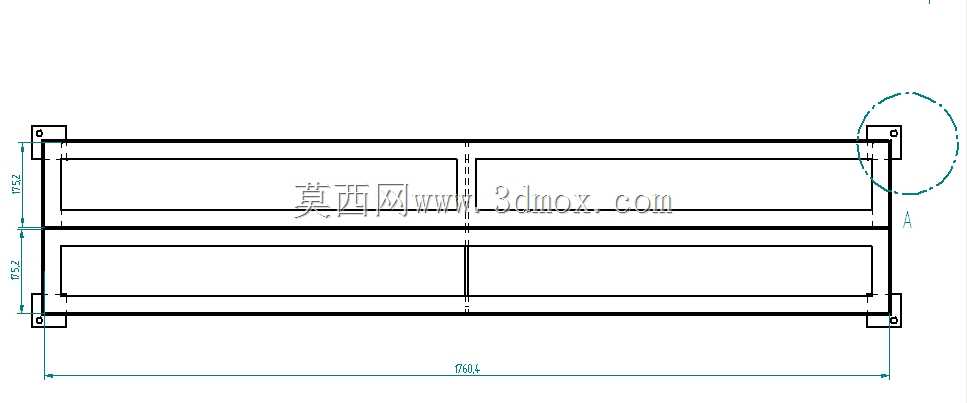

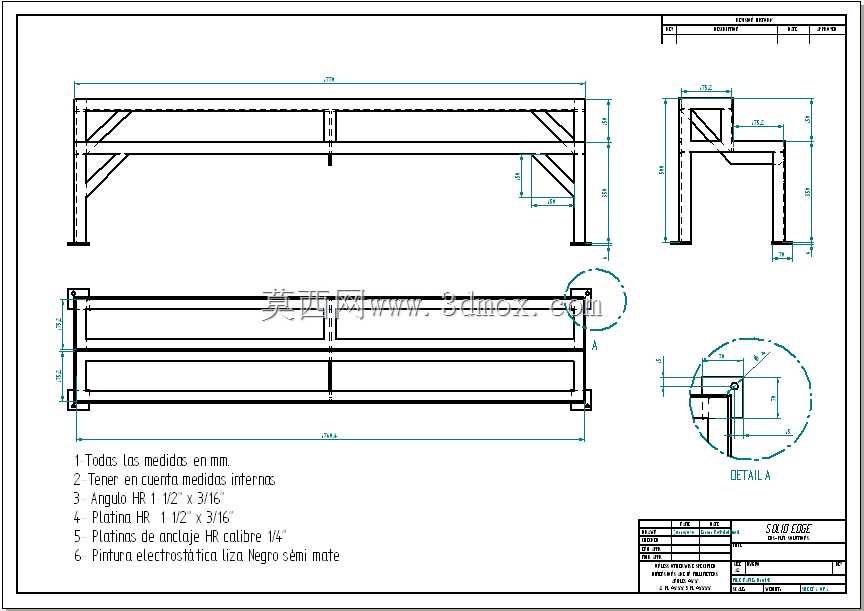

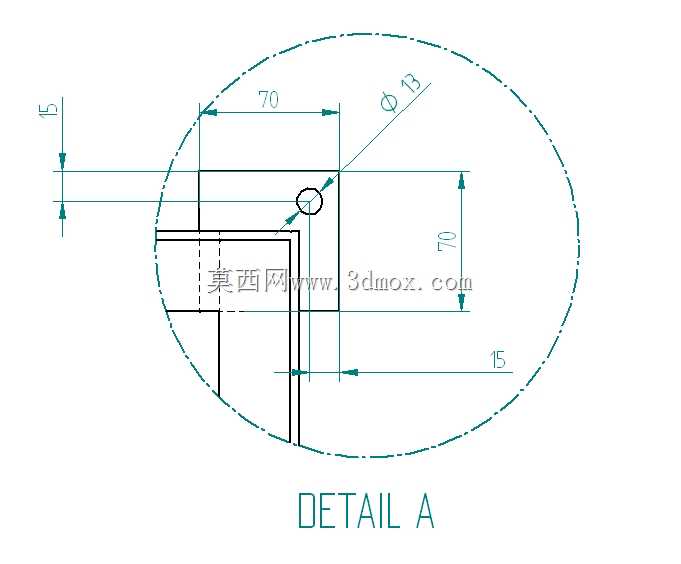

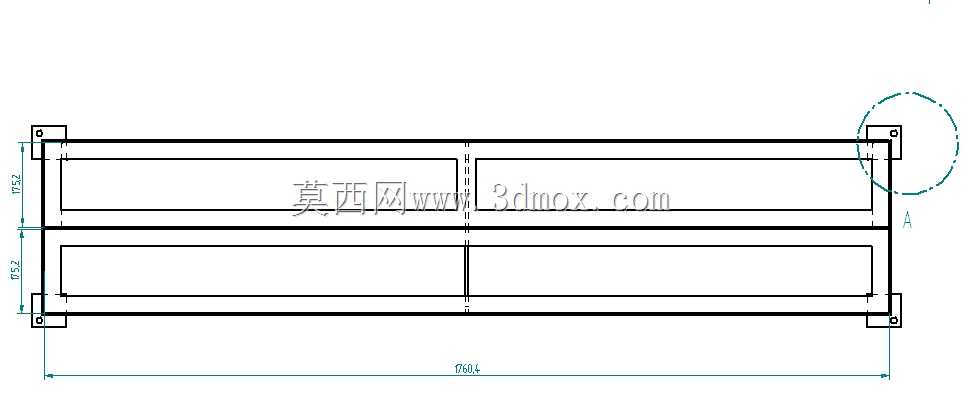

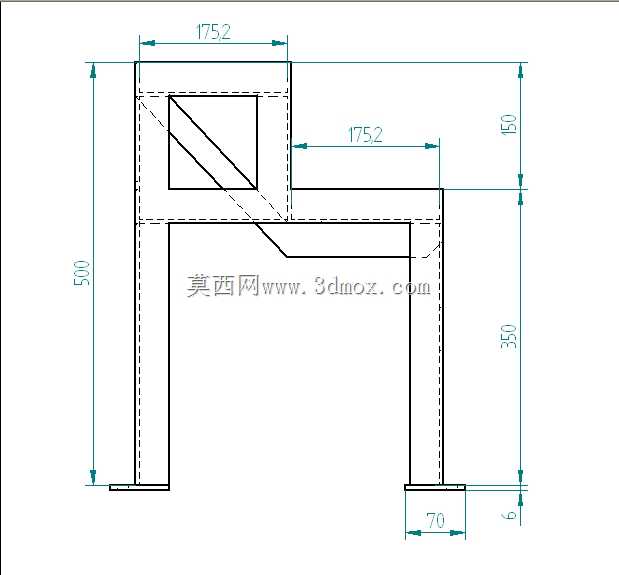

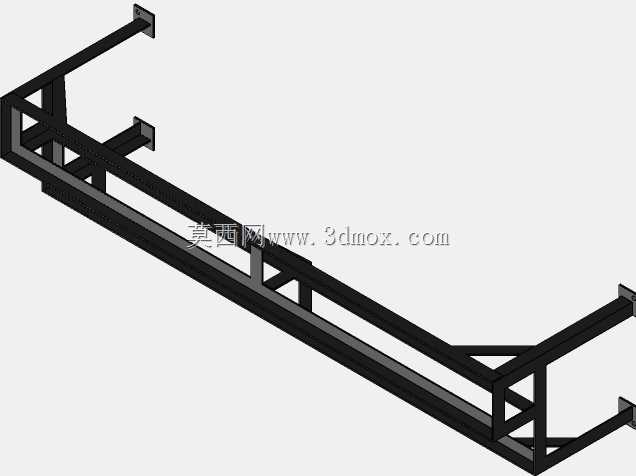

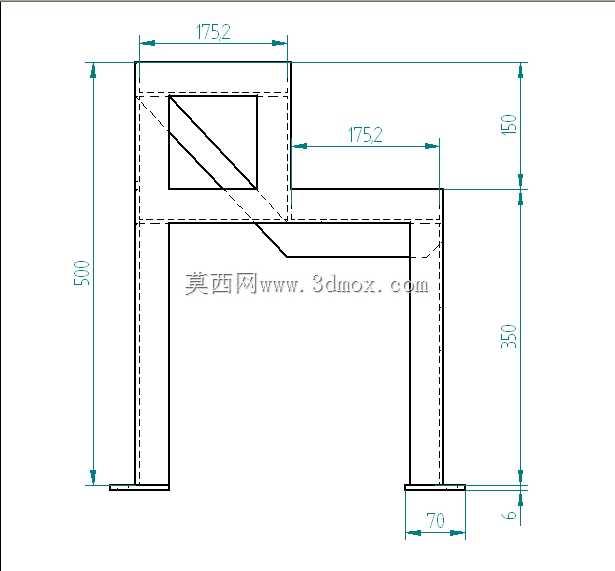

这款机架式电池组的承载框架，主要面向数据中心后备供电、工商业分布式储能、通信基站备电等场景的机架安装需求，适配标准19英寸机柜的安装规范，能够在紧凑的机柜空间内实现多组电池模块的规整排布与可靠承载。从结构设计来看，框架采用型材焊接加局部斜撑补强的形式，在主横梁与立柱的连接节点处设置三角斜撑，抵消电池组堆叠放置时产生的弯矩，避免长期承重后框架出现形变，所有尺寸标注均以毫米为单位，设计时优先核对内部安装净空，确保电池模块装入后不会出现干涉，同时预留接线与散热的操作空间。框架的立柱底部做了折边强化处理，安装时可通过螺栓与机柜立柱的固定孔位锁紧，侧边的安装孔位按照标准机架的孔距排布，无需额外打孔即可适配通用机柜的安装点位。细节处理上，框架的型材选用标准规格的热轧型材，焊接处要求做焊后打磨处理，表面采用半哑光黑色静电喷塑，既提升防腐防锈能力，也适配机房内部的深色设备配色，避免反光影响运维操作。设计过程中重点考量了安装边界的适配性，框架的整体宽度严格匹配标准机柜的内部可用宽度，深度方向预留出前后接线与通风的冗余空间，高度方向适配多层电池堆叠的排布需求，局部放大的节点详图明确了转角处的焊接要求与型材搭接尺寸，确保加工时各部位的形位公差满足装配要求。在实际使用中，该框架不仅要承受单组电池的重量，还要考虑多层堆叠后的整体载荷，因此在横梁的中部设置了加强筋，防止横梁中部受重下挠，同时框架的边角处做了钝边处理，避免安装运维过程中划伤操作人员或线缆外皮。框架的结构设计兼顾了加工便利性与结构强度，所有型材均为市场通用规格，无需开模定制，焊接工序简单，适合批量加工生产，喷塑处理的表面能够适应机房内的温湿度环境，长期使用不会出现漆面脱落或锈蚀问题。
