四节圆柱电池斜置组合托架结构设计

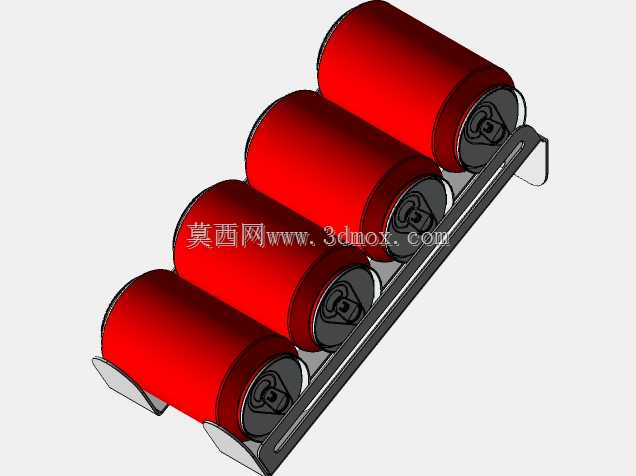

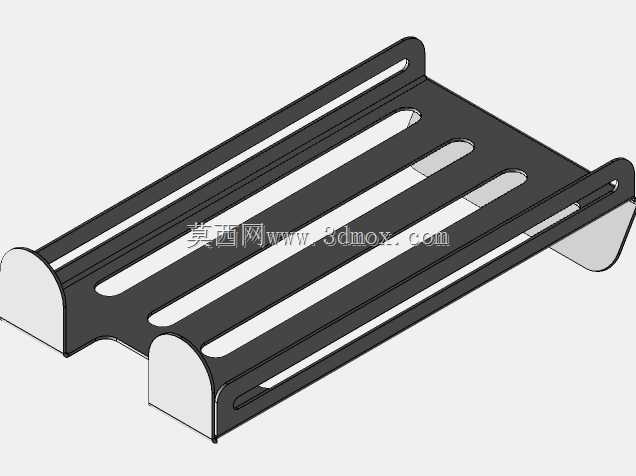

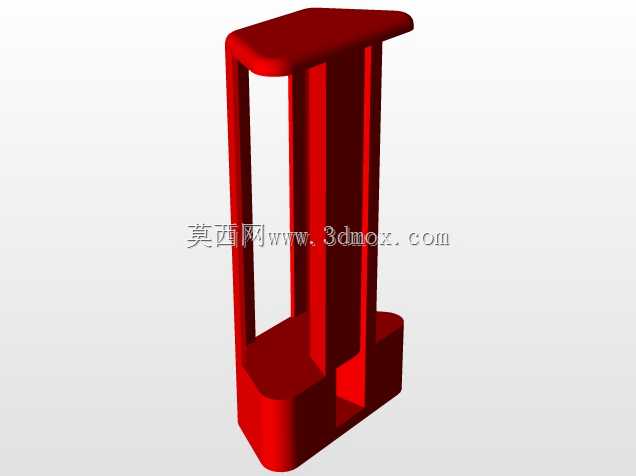

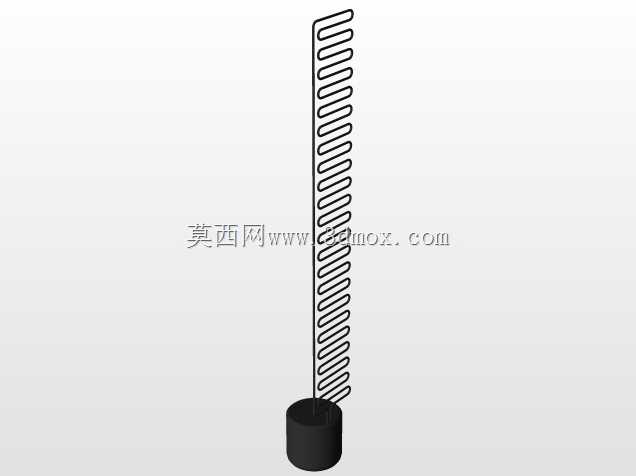

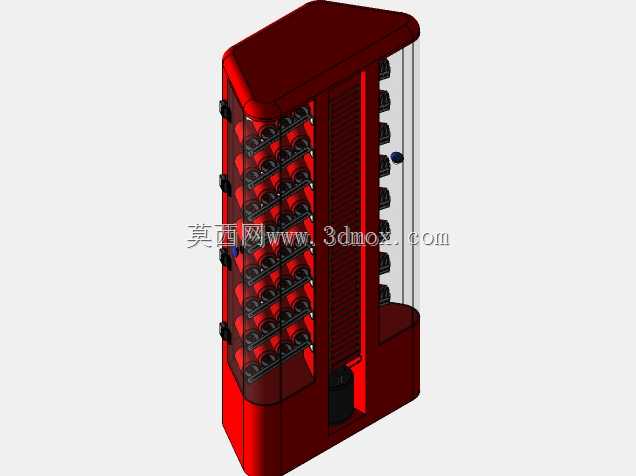

该结构主要面向小型便携电子设备、低压直流供电模组的电池排布需求，解决多节圆柱电池在紧凑空间内的固定、定位与排布问题，常见于手持检测仪器、小型户外供电模块、定制化数码改装设备的供电舱设计环节。从实际使用场景来看，这类斜置排布的托架相比传统并排直列结构，能在有限的安装空间内压缩纵向占用尺寸，同时让电池电极端的接线操作拥有更充足的操作空间，避免多根导线排布时出现挤压弯折、绝缘层破损的隐患。设计过程中，托架的每个电池卡槽都做了与圆柱电池外径匹配的圆弧贴合面，圆弧包角控制在120度到150度之间，既保证电池装入后不会出现径向窜动，又不会因为包角过大导致电池拆装阻力过高，方便后期设备维护时的电池更换操作。托架两端的定位挡边分别对应电池的正负极限位，靠近正极的挡边预留了标准的焊片或者弹簧触点安装位，不需要额外增加绝缘垫片就能避免电极与金属托架直接接触造成的短路风险。斜置排布的角度经过反复校核，当四节电池依次错位排列时，相邻电池的外壁间隙控制在1.5mm以上，既满足电池充放电过程中的散热气流流通需求，又不会因为间隙过大造成整体结构尺寸冗余。安装边界方面，托架整体的侧边预留了两个直径3.2mm的安装孔，适配M3规格的紧固螺丝，可以直接固定在设备内部的塑料壳体或者金属安装板上，安装孔周边做了局部加厚处理，避免多次拆装螺丝后出现柱体断裂的问题。托架的底部做了0.8mm高度的凸台，让托架底面与安装面之间留出均匀间隙，避免电池外壁直接贴合设备壳体，减少设备运行过程中振动传递到电池本体的幅度，同时也能让意外渗漏的电解液顺着间隙流出，不会积存在电池与壳体之间造成腐蚀。从结构强度角度考虑，托架的相邻卡槽之间设置了连接筋，筋条厚度1.2mm，在保证整体结构刚性的前提下尽可能减少材料用量，适配注塑加工的工艺要求，不会出现壁厚不均导致的注塑缩痕问题。每个卡槽的入口端都做了0.3mm的倒角导向，电池装入时可以顺着倒角滑入卡槽，不需要精准对位就能完成装配，能有效提升产线组装的作业效率。
