齿轮齿条传动式机器人夹持执行机构

该夹持机构作为工业机器人末端执行部件，主要应用于3C电子装配、小型零件上下料、轻工产品分拣等场景，适配负载1-5kg级的轻量型协作机器人与scara设备，可完成规则形状小型工件的抓取、移位、转序作业，相比气动夹爪无需额外布置气路，纯机械传动的结构形式可在洁净度要求较高、气源布置不便的工位稳定运行。

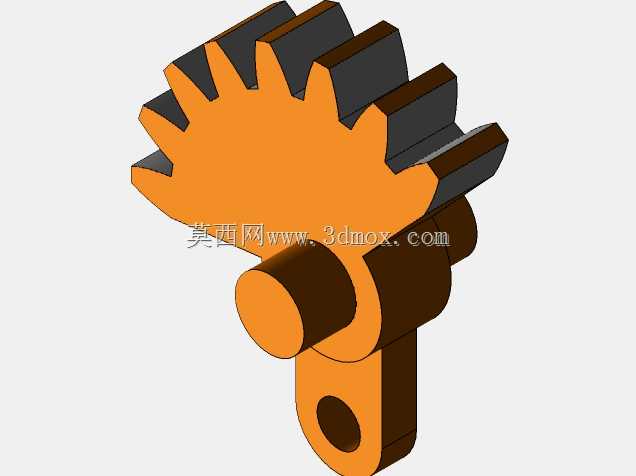

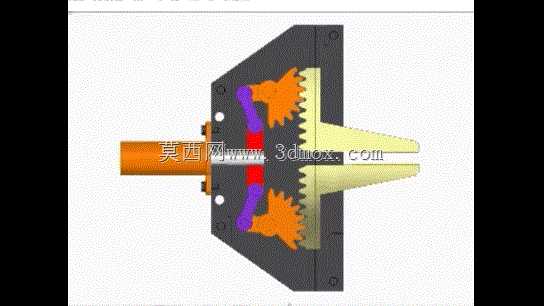

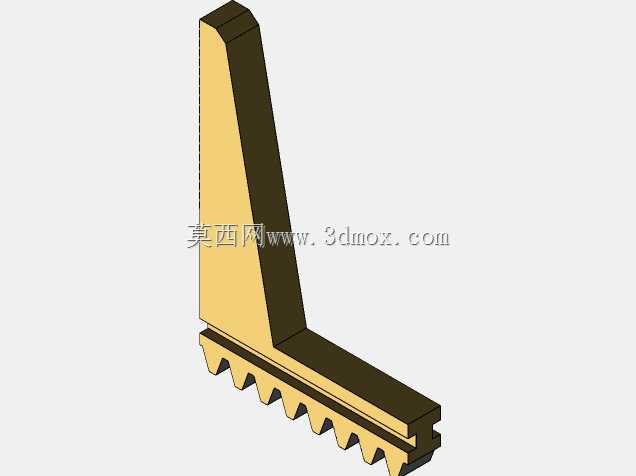

整套机构采用对称式齿轮齿条传动布局，驱动端输入旋转扭矩后，通过中部主动齿轮带动两侧对称布置的齿条做反向同步直线运动，进而驱动两个夹爪实现开合动作，传动链全程无冗余传动件，动力传递效率可达92%以上，夹爪开合行程可通过主动齿轮的转动角度精准控制，重复定位精度可控制在0.02mm范围内，能适配尺寸公差带较窄的精密零件抓取需求。夹爪指端采用可更换式设计，可根据被抓取工件的外形、材质更换V型指、平指、软质包覆指等不同结构，无需拆解主体传动结构即可快速换型，适配多品种小批量的柔性生产需求。

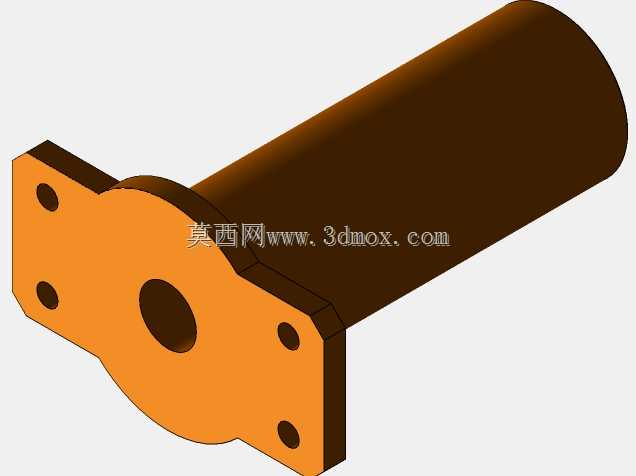

设计阶段优先考虑了安装边界的适配性，主体安装法兰采用标准ISO 9409-1-40-4-M6接口，可直接适配多数主流轻量型机器人的末端安装位，无需额外制作过渡连接板；主体外壳采用高强度铝合金一体铣削成型，整体重量控制在280g以内，不会过多占用机器人的末端负载配额，夹爪完全闭合时整体外形最大外轮廓尺寸为62mm*48mm*35mm，可在狭窄的工装夹具间隙内完成取放件动作，不会与周边工装产生运动干涉。

结构设计上做了传动间隙补偿处理，齿条与壳体的导向槽之间采用聚四氟乙烯耐磨衬套作为导向件，既降低了往复运动的摩擦阻力，也可通过衬套的选配调整传动副配合间隙，长期运行产生磨损后仅需更换衬套即可恢复原有精度，降低了后期维护成本；主动齿轮的支撑位置采用双深沟球轴承跨距布置，可承受抓取过程中产生的径向偏载，避免齿轮轴受偏载变形导致的传动卡滞问题，夹爪闭合时的加持力可通过输入扭矩的大小线性调节，无需额外增加力传感元件即可实现不同硬度工件的适配抓取，避免加持力过大夹伤工件表面。
