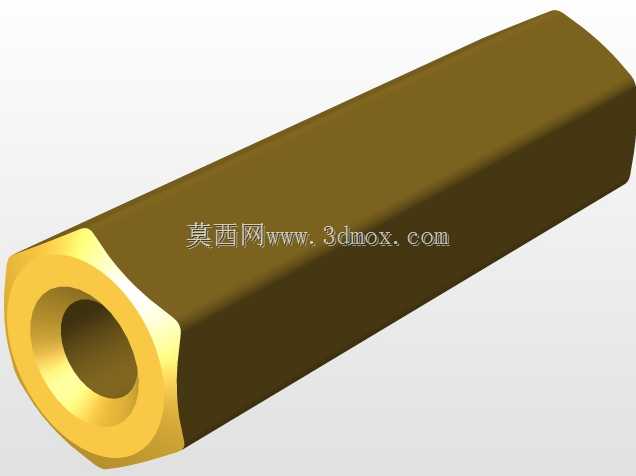

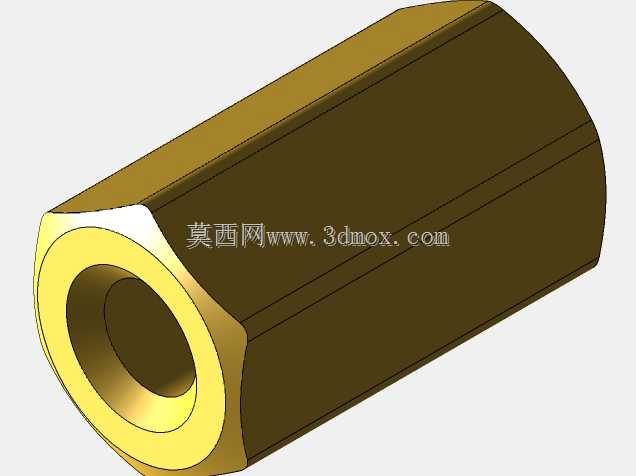

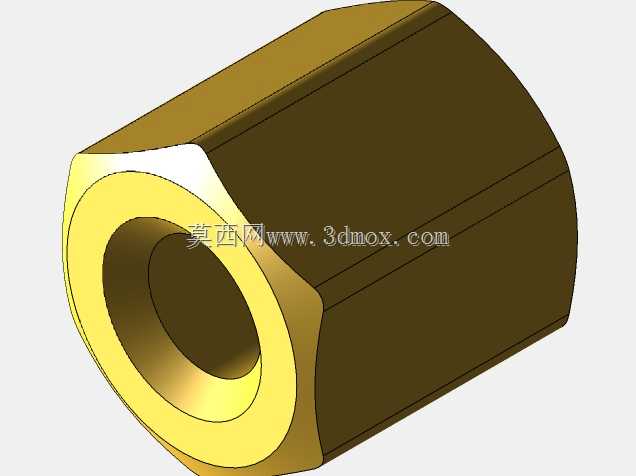

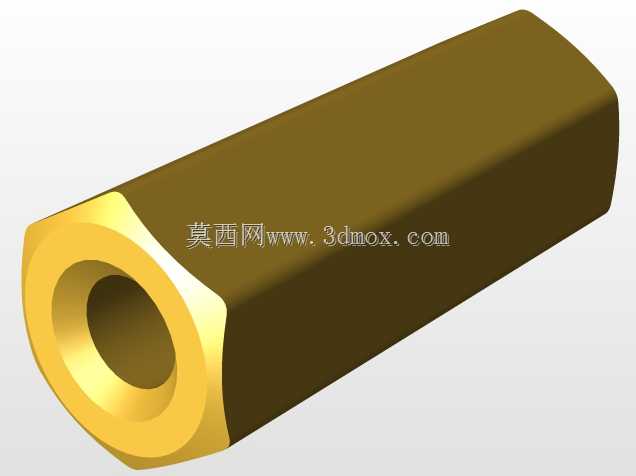

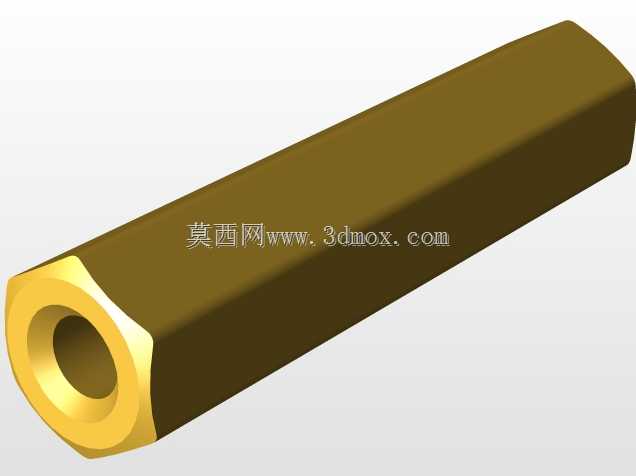

PCB安装用黄铜六角支撑间隔柱结构

这类黄铜支撑间隔柱，主要应用在各类电子设备内部的PCB板安装场景中，不管是工业控制板卡、通讯设备主板还是消费电子的内置电路板，都需要这类零件完成板与板、板与安装基面之间的间隔固定，避免电路板直接贴合金属基面造成短路，同时预留出元器件焊接、走线的空间，也能在设备受振动时为板卡提供稳定的支撑，减少板卡形变导致的焊点脱落、元器件虚接问题。从结构设计来看，该零件采用外六角的外形结构，并非全圆柱外形，这种设计是为了在安装时可以用普通开口扳手或者套筒卡住六角面施加扭矩，不需要在内孔或者端面加工拧动槽位，加工工序更简单，同时六角面的受力面积更大，拧紧时不会出现圆柱面打滑的问题，适合小空间内的快速装配。零件两端的内孔为同轴设计，孔壁加工有内螺纹，安装时可以从两端分别拧入螺丝，一端固定在设备的安装基座或者下层板卡上，另一端固定上层PCB，通过调整柱体的长度就能精准控制两块板之间的间隔距离，适配不同高度元器件的布局需求。材质选用黄铜，一方面是黄铜本身的切削性能优异，在自动车床上可以快速完成外形、内孔、螺纹的加工，量产时的尺寸一致性好，加工成本可控；另一方面黄铜的导电性能适中，安装后可以在多块PCB之间形成连续的接地通路，不需要额外加装接地导线，就能降低板卡之间的电磁干扰，提升设备运行的稳定性，同时黄铜的抗锈蚀能力比普通碳钢好，在湿热的设备内部环境中不容易生锈卡死，后期设备维护拆解时也不会因为锈蚀导致螺丝滑牙拆不下来。从安装边界来看，这类支撑柱的六角对边尺寸需要和安装空间预留的扳手操作位匹配，设计选型时要注意柱体外径不能和板卡上的走线、焊盘产生干涉，内孔的螺纹规格要和常用的PCB安装螺丝匹配，柱体的端面平整度有较高要求，两端面需要和轴线保持垂直，否则拧紧后会导致PCB板受倾斜应力产生翘曲，长时间使用后板卡容易出现开裂。柱身的长度公差需要控制在较小范围内，同批次的零件长度偏差过大会导致多支撑点安装时板卡受力不均，部分支撑柱悬空不受力，起不到应有的支撑效果。在实际的结构设计选型中，这类支撑柱不需要额外定制，只要根据板卡的重量、需要间隔的高度、安装空间的大小选择对应规格即可，外六角的结构相比圆形滚花的支撑柱，能承受更大的拧紧扭矩，适合需要更高连接强度的工业类设备使用，不会因为设备运输过程中的振动出现连接松动的问题。
