三层立式线缆盘放置架结构设计

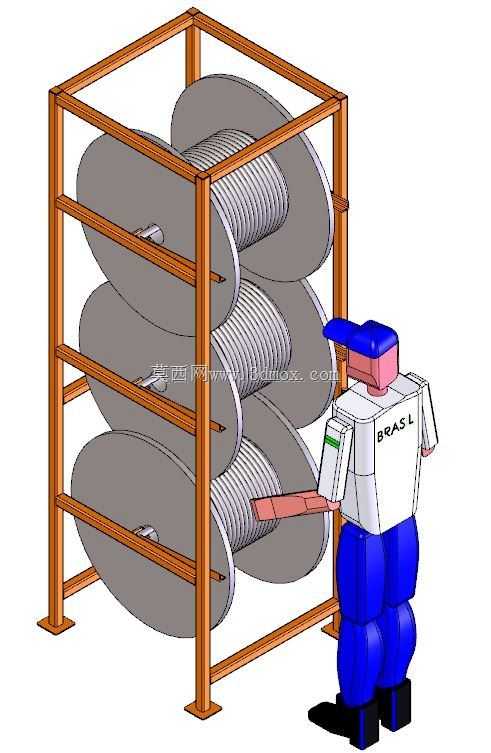

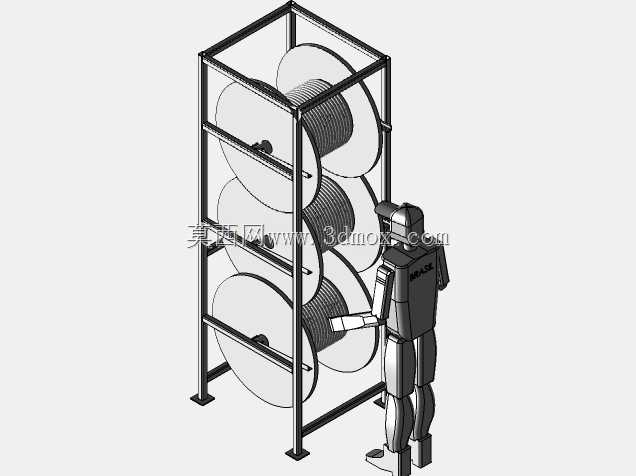

这款三层立式线缆盘放置架，主要面向生产车间线缆暂存、布线施工物料中转、五金仓储线缆分类存放等场景设计，解决传统线缆盘随地堆放易缠绕、取线拖拽费力、盘点难度大的实际问题。整体采用方管焊接框架结构，底部设置带安装孔的方形地脚，可通过膨胀螺栓直接固定在水泥地面，避免取线过程中架体受力偏移，单架整体占地宽度控制在1.2米、深度0.8米、高度1.8米，适配多数车间通道与仓储区的预留安装空间，不会占用过多通行面积。

设计阶段优先考虑承重与取线便利性，三层横向承托梁采用等间距排布，每层预留足够的径向空间适配直径0.6米以内的标准线缆盘，承托梁上设置可拆卸的限位挡块，可根据线盘实际宽度调整固定位置，防止线盘转动取线时发生轴向窜动脱落。框架立柱与横梁连接处采用满焊工艺，焊后做打磨除锈与喷塑处理，适配车间多尘、偶尔有切削液溅落的使用环境，避免长期使用出现锈蚀变形。

架体侧面预留操作空间，操作人员可站立在架体侧方直接转动线盘抽取线缆，无需翻动堆叠的线盘，单根线缆抽取过程中不会剐蹭其他层的线盘外层绝缘层，减少线缆外皮磨损的隐患。每层承托梁的承重按照单盘满装线缆200kg设计，三层总承重可达600kg，可同时存放三盘不同规格的电力线缆、控制线缆或者通讯线缆，方便现场施工时快速识别取用不同线径的物料。

结构设计上没有多余的装饰性构件，所有型材均采用常规标准方管，加工时仅需切割、焊接、钻孔三道主要工序，加工成本低，后期维护也仅需检查螺栓紧固情况与焊缝是否开裂即可，无需复杂的保养流程。框架的边角位置均做了圆角打磨处理，避免操作人员过往时被尖锐边角刮蹭，适配车间人员频繁走动的作业环境。
