四钩可调式平衡吊梁起重吊具结构

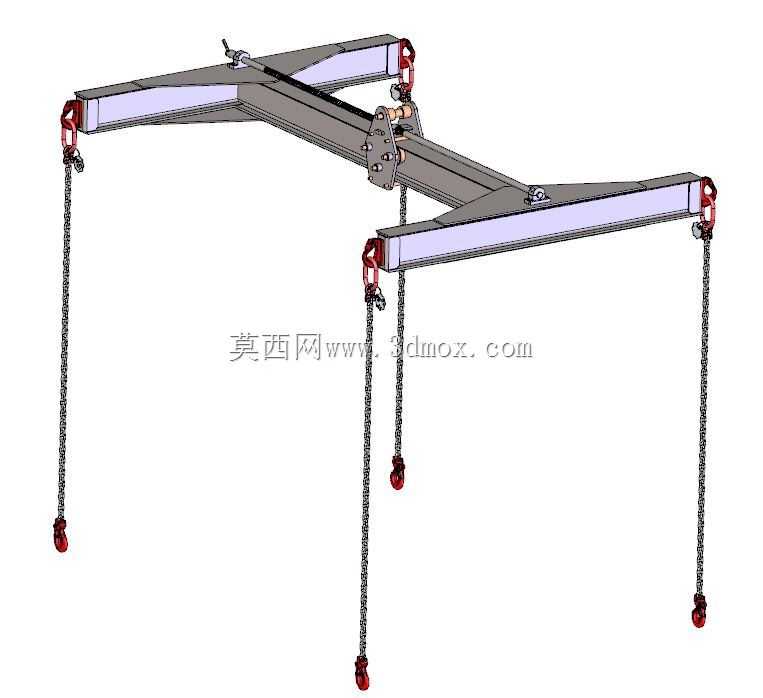

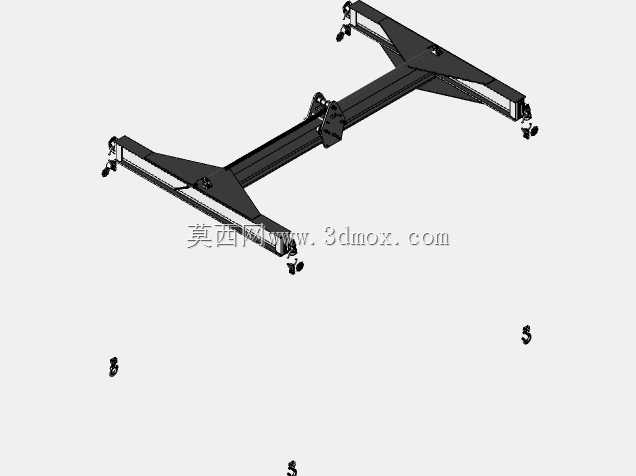

　　在车间重型工件转运、钢结构件拼装、大型设备进场就位这类需要多点位同步起吊的作业场景里，单钩吊装很容易出现载荷偏斜、工件局部应力集中变形的问题，这类四吊点平衡吊梁就是为解决这类痛点设计的专用吊具。从结构设计逻辑来看，主体采用箱型梁截面的横梁作为核心承载件，相比工字梁截面，箱型结构的抗扭刚度更高，当四个吊点载荷存在小幅不均时，横梁不会发生侧向扭转变形，能更好维持吊装过程的姿态稳定。横梁两端的端梁采用斜向撑板与主梁焊接为一体，形成对称的三角稳定结构，端梁上预留的吊点位置直接连接带安全舌片的合金吊钩，吊钩通过短环起重链条与端梁铰接，这种铰接设计能让吊钩在起吊时自动适配工件吊耳的角度，避免链条出现别劲、扭转的情况，减少链条的附加弯曲应力。

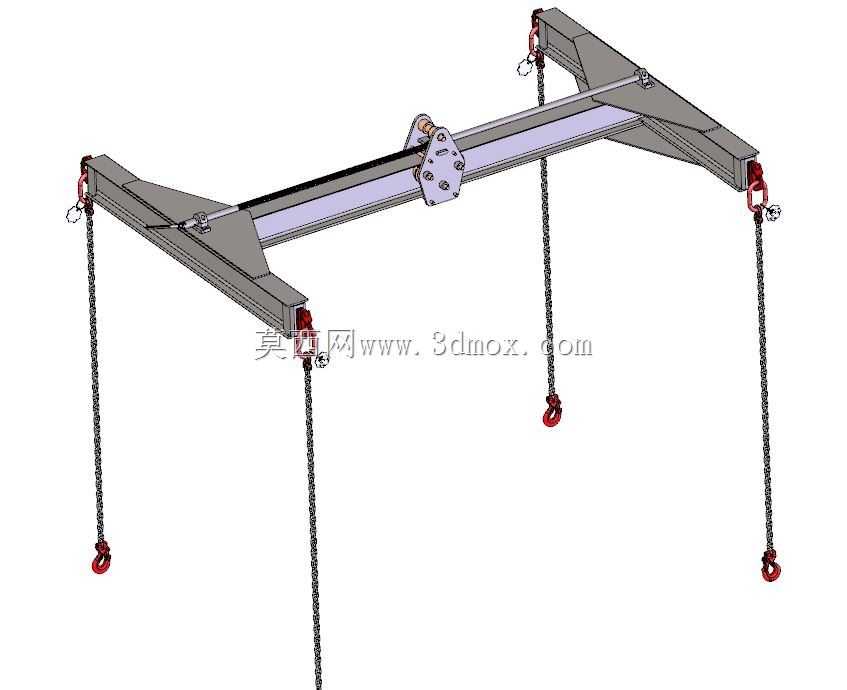

　　主梁中部设置的可滑移吊点组件是这套吊具的核心调节结构，组件通过带锁紧功能的滚轮卡在主梁的翼缘轨道上，可根据被吊工件的重心位置沿主梁长度方向调整中心吊点的位置，调整到位后通过锁紧螺栓将滑移座与主梁固定，让上部起重机吊钩的起吊力作用线与工件整体重心重合，避免起吊后工件发生倾斜。四个下端吊点的链条长度可通过端部的调节链环进行微调，针对表面平整度差、吊耳位置存在制造公差的工件，可通过调整各吊点链条长度，让四个吊点均匀承载，避免单个吊点过载。

　　从安装边界来看，这套吊具的上部吊点直接适配常规起重机的主吊钩，不需要额外加装转接件，吊具整体的高度方向尺寸控制在合理范围，不会过多占用厂房的有效起升高度，对于厂房净空有限的作业场景适配性更好。主梁的长度设计覆盖常规4米以内跨度的工件吊装需求，四个吊点的横向、纵向间距可通过滑移座和链条调节，适配不同尺寸规格的方形、长条形工件，比如预制钢结构构件、大型机床床身、成套设备框架这类需要多点平衡起吊的工件，都能通过这套吊梁实现平稳起吊。

　　在实际作业过程中，吊梁的作用是将上部单吊钩的集中起吊力，通过横梁的结构分散到四个下部吊点上，让被吊工件在起吊、转运、落位的全过程保持水平姿态，既可以避免工件因为倾斜发生滑落风险，也能防止工件因为局部受力过大产生变形，尤其是对于精度要求高的加工件、薄壁壳体类工件，多点平衡吊装能有效控制吊装过程中的工件变形量，保证后续装配精度。设计时在各铰接位置都预留了润滑注油孔，日常维护时可定期加注润滑脂，减少铰接销轴的磨损，延长吊具的使用寿命；所有受力焊缝都采用全熔透焊接工艺，焊后进行应力退火处理，消除焊接残余应力，避免长期承载后焊缝出现开裂问题。吊钩采用锻造合金结构钢制作，经过调质处理后强度和韧性都满足起重作业的安全要求，每个吊钩都配备弹簧式安全舌片，防止起吊过程中吊索从吊钩中脱出。

　　这类吊具在重型机械制造车间、钢结构加工厂、设备安装施工现场的应用十分普遍，相比传统的单钩加吊带的吊装方式，平衡吊梁的吊装稳定性更高，对工件的保护性更好，同时能减少吊装前的索具调整时间，提升吊装作业的效率。设计时充分考虑了不同作业场景的通用性，吊点的调节范围覆盖了大多数常见工件的吊点间距需求，不需要针对单一工件制作专用吊具，能降低作业现场的工装成本。主梁表面采用喷涂防锈漆处理，适合在车间、露天堆场等不同环境下使用，不容易出现锈蚀问题，日常只需要检查各连接销轴的磨损情况、链条的变形量、吊钩的裂纹情况，就能保证吊具的使用安全。
