可移动自定心车床跟刀架装置

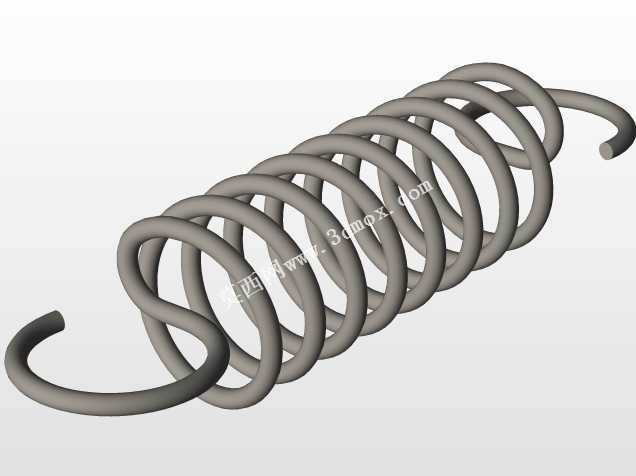

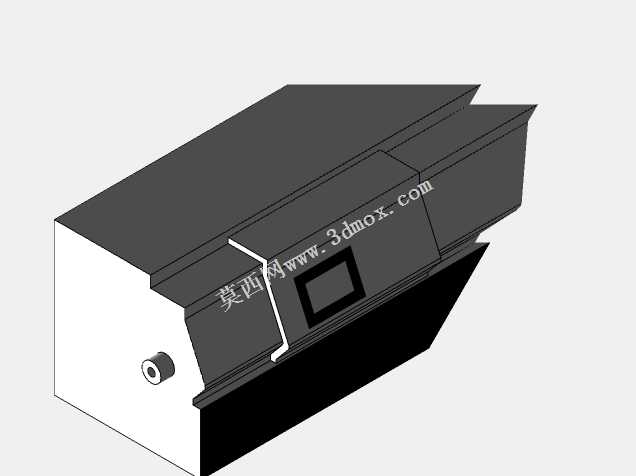

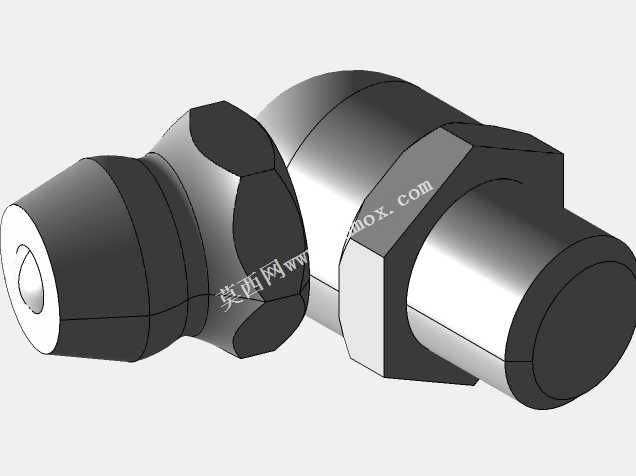

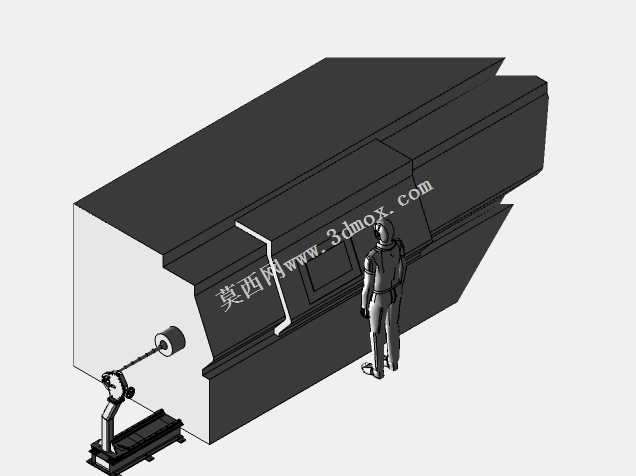

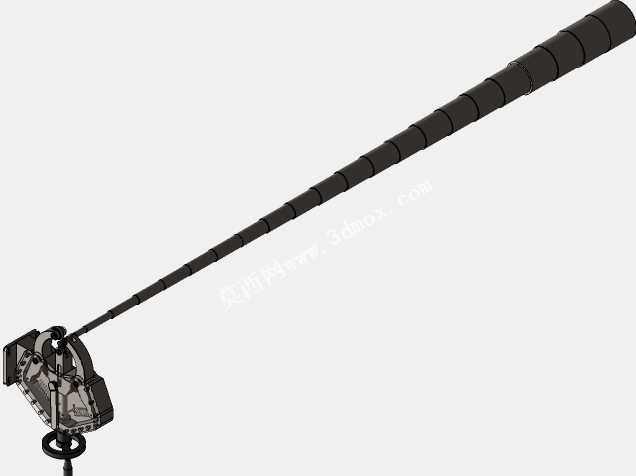

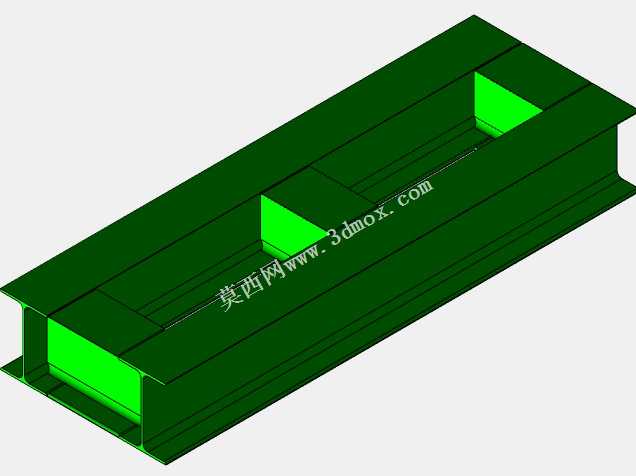

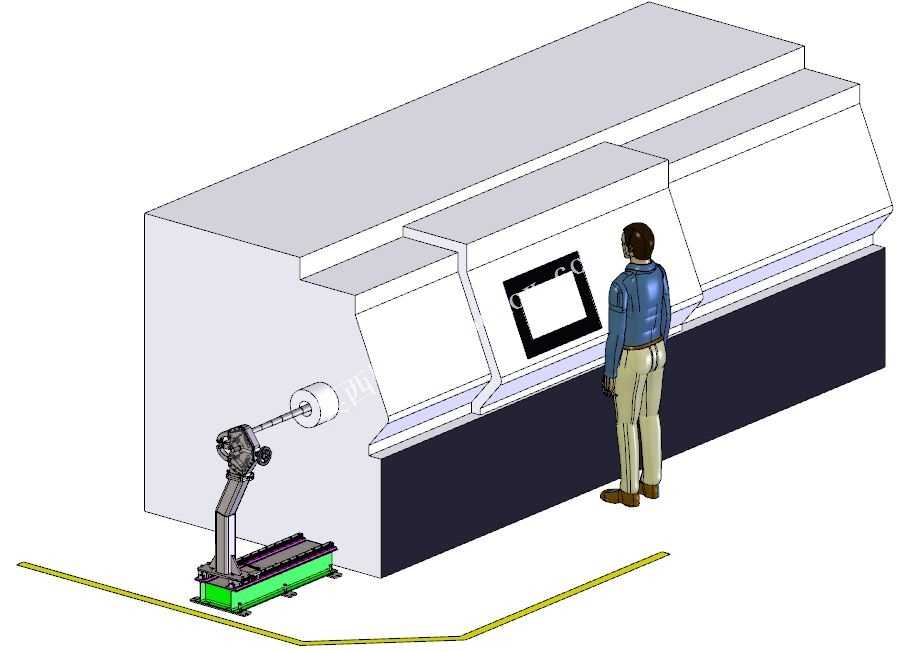

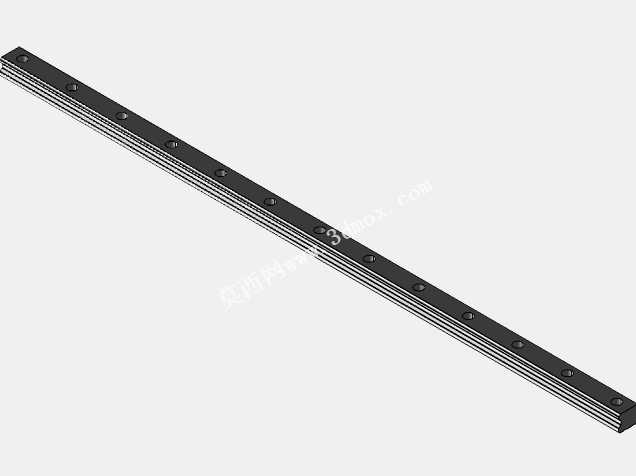

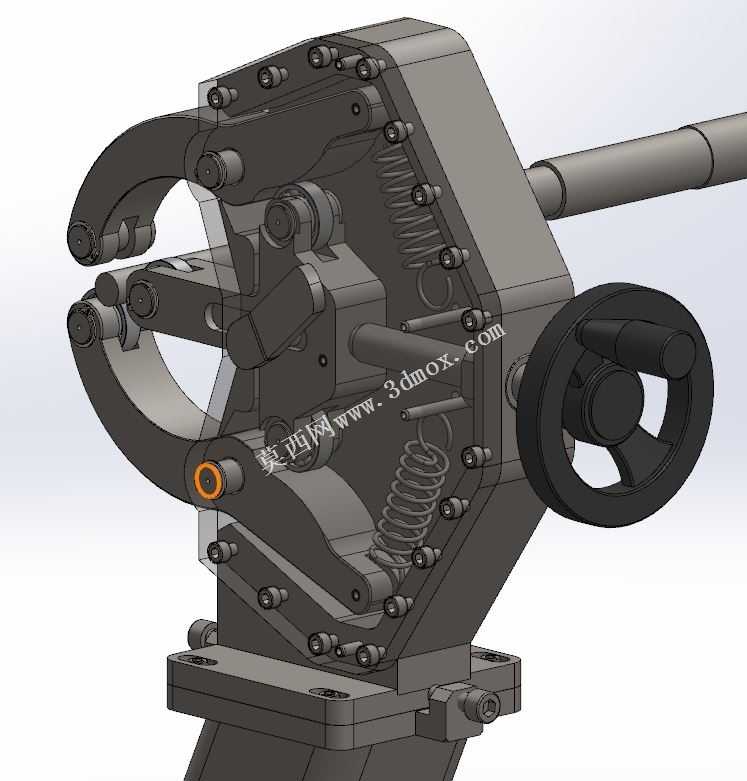

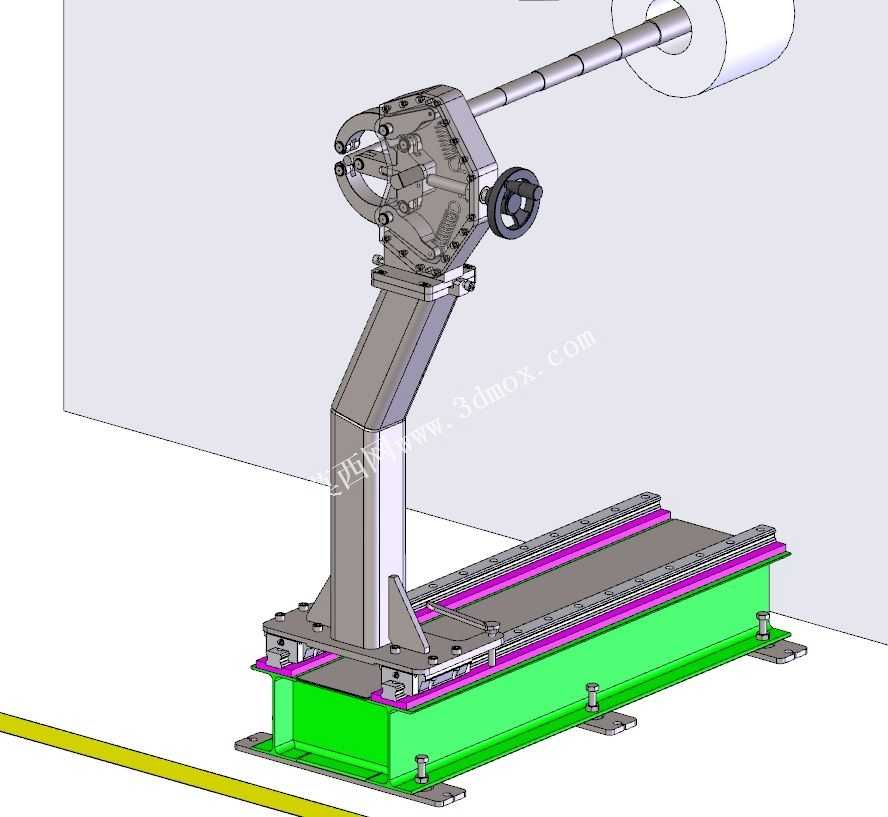

这款可移动自定心跟刀架装置，是面向长轴类车削加工场景设计的核心配套工装，主要适配卧式数控车床的长工件加工工序，解决细长轴车削过程中因工件径向刚度不足产生的让刀、振纹、锥度误差等加工痛点，在轴类零件批量精加工、汽车传动轴加工、精密丝杠生产等场景中有着极高的应用价值。装置整体采用分体式布局，由底部滑动安装座、立式支撑立柱、自定心夹持机构三部分构成，底部安装座可直接适配车床床身的线性导轨安装基准，依托现有导轨实现轴向位置的快速调整，无需对车床本体进行额外改造，可适配不同加工长度的工件装夹需求，安装时仅需对齐导轨锁紧基准即可完成固定，安装边界完全匹配常规中型数控车床的床身导轨间距，不会与刀架、尾座等原有部件产生运动干涉。支撑立柱采用高刚性铸铁材质，内部设置加强筋结构，可抵消车削过程中产生的径向切削力，避免支撑结构自身形变影响加工精度。前端的自定心夹持机构支持20-102mm直径范围的工件夹持，三个夹持触头采用耐磨硬质合金材质，触头接触面做圆弧过渡处理，可随工件转动实现自适应贴合，既能提供足够的径向支撑力，又不会划伤工件已加工表面。设计过程中充分考虑了现有车床的改造适配性，整体结构复用了车床原有线性导轨的导向精度，无需额外增设导向机构，大幅降低了配套改造成本；夹持机构的调节端设置在装置外侧，操作人员在车床防护门外侧即可完成夹持范围的微调，无需探身到加工区域，操作安全性更高。装置的整体高度与车床主轴中心高完全匹配，安装后夹持中心与主轴回转中心的同轴度可控制在0.02mm以内，不会额外引入装夹偏心误差；底部滑动座设置了多组锁紧螺钉，调整到目标位置后可实现完全锁止，重切削工况下也不会出现位置偏移。跟刀架的侧向预留了切削液喷淋通道安装位，可对接车床原有冷却系统，在加工过程中直接对支撑接触位置进行冷却润滑，避免长时间高速摩擦导致的触头磨损和工件温升变形。
