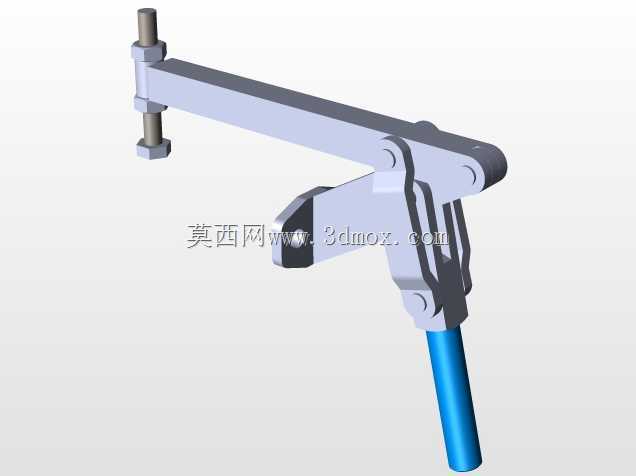

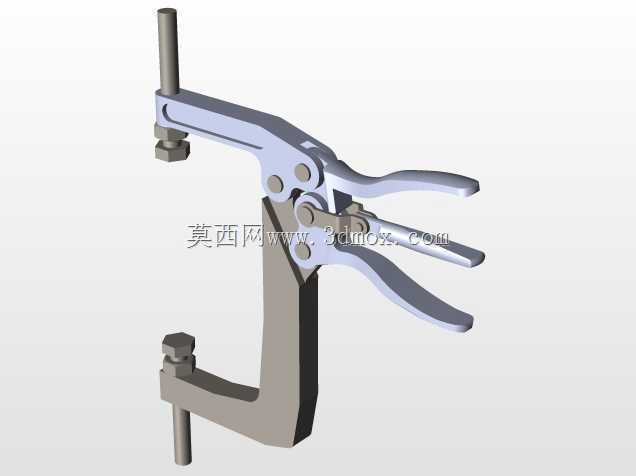

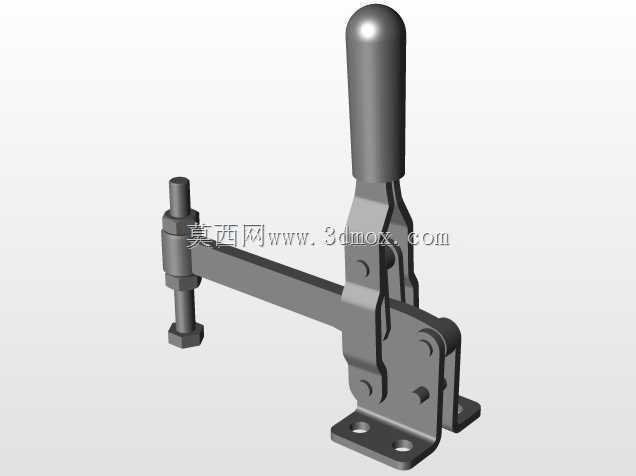

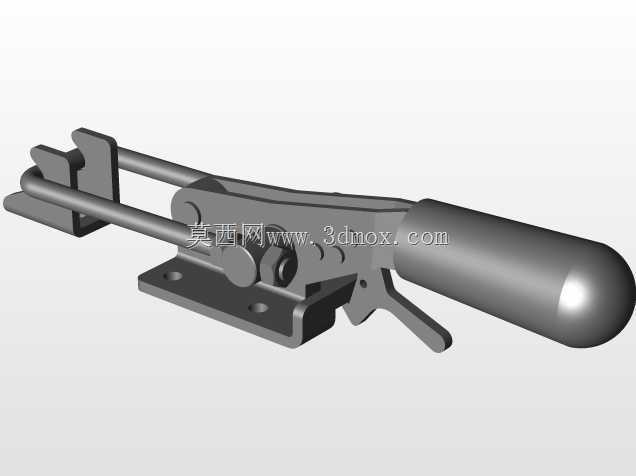

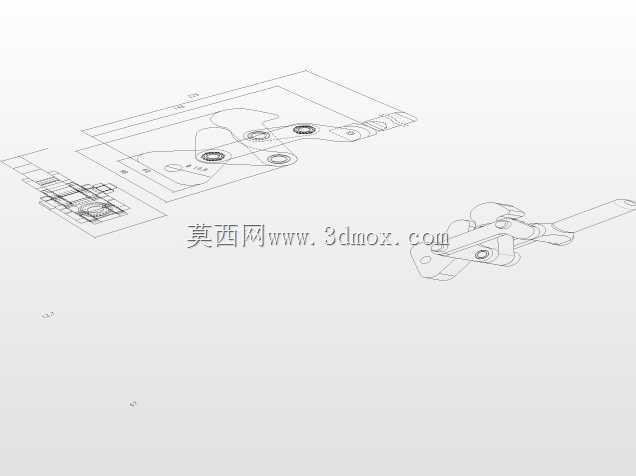

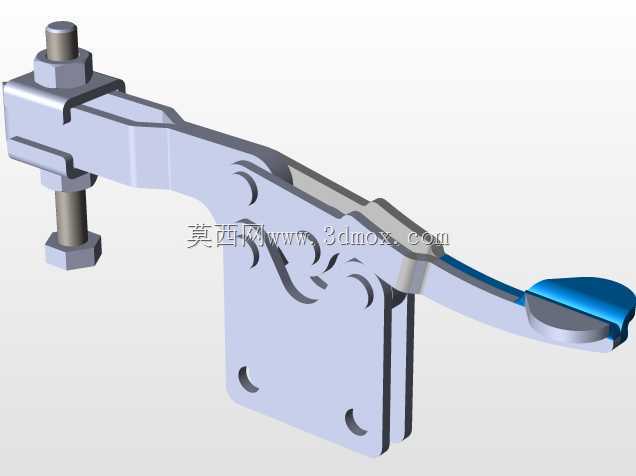

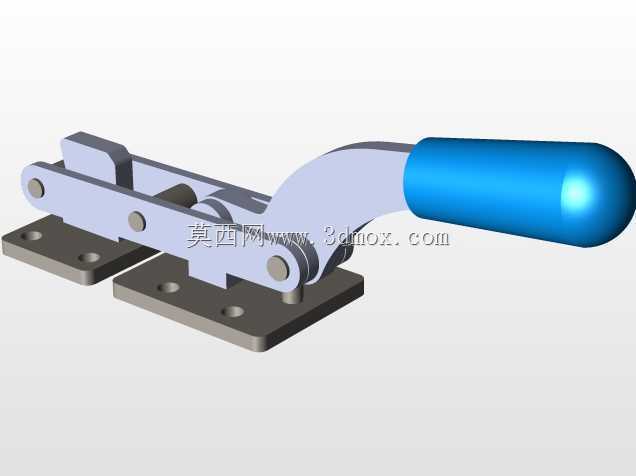

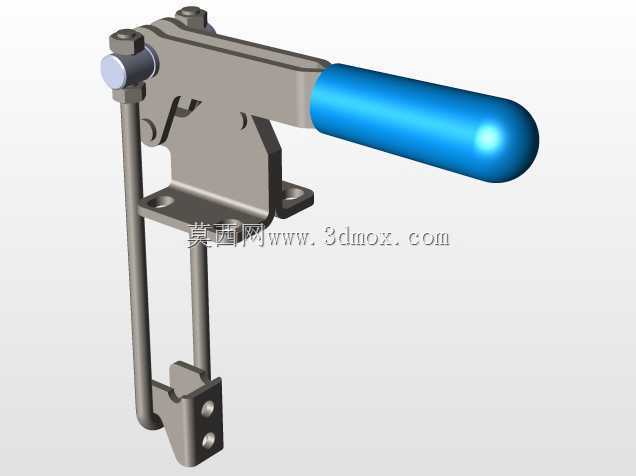

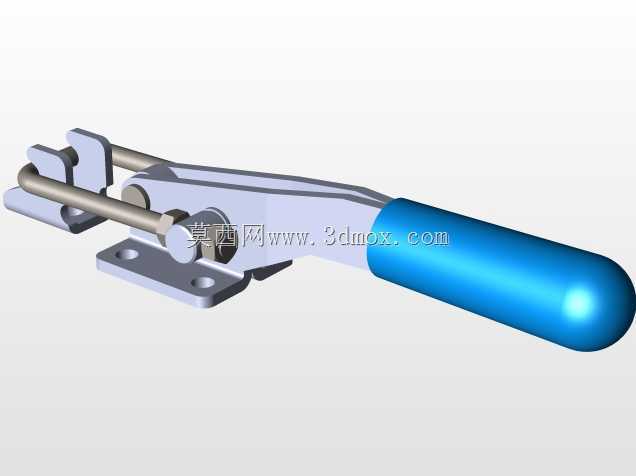

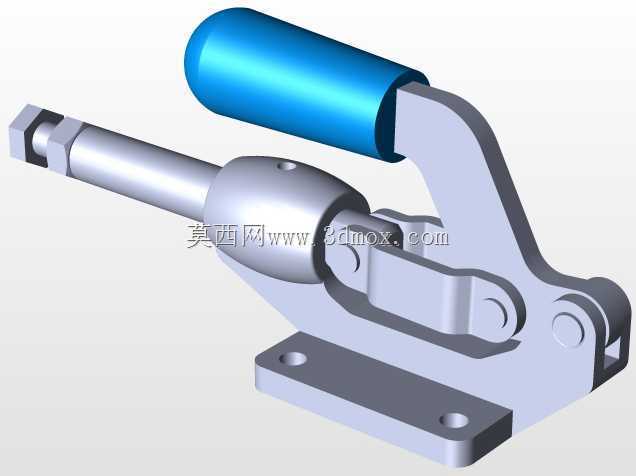

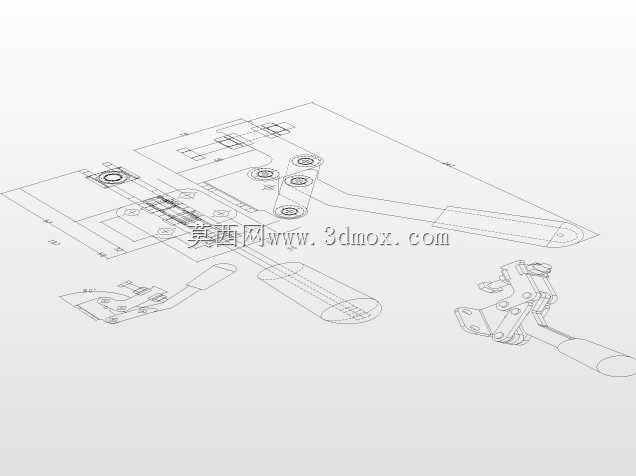

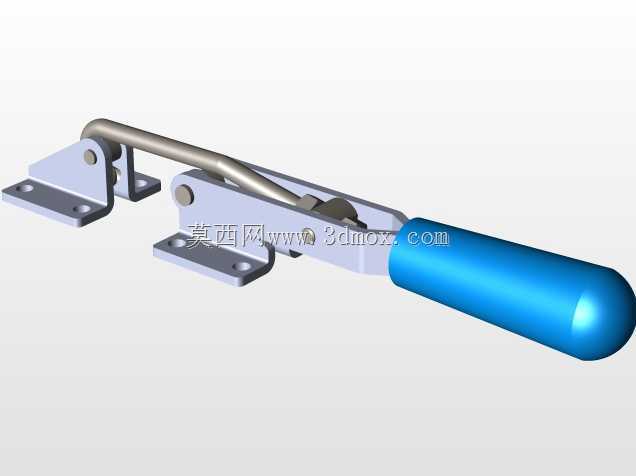

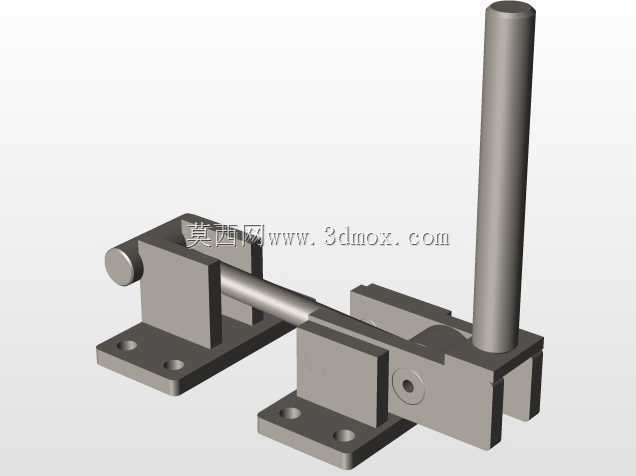

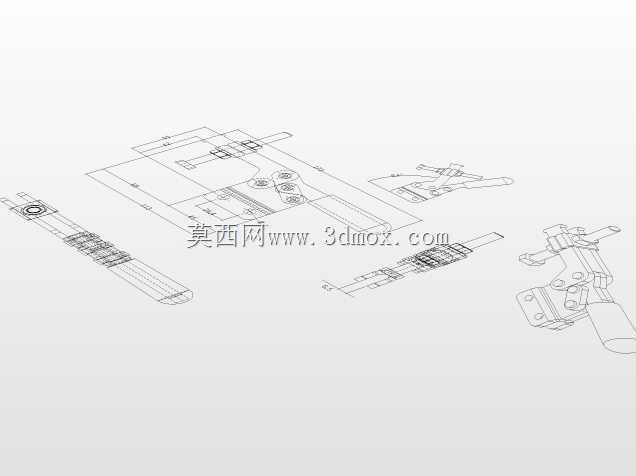

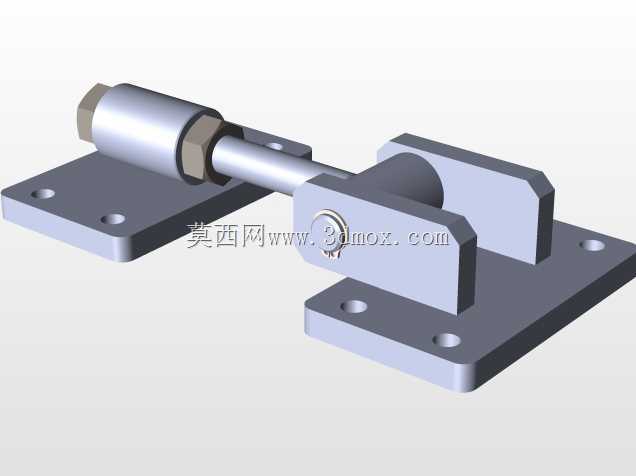

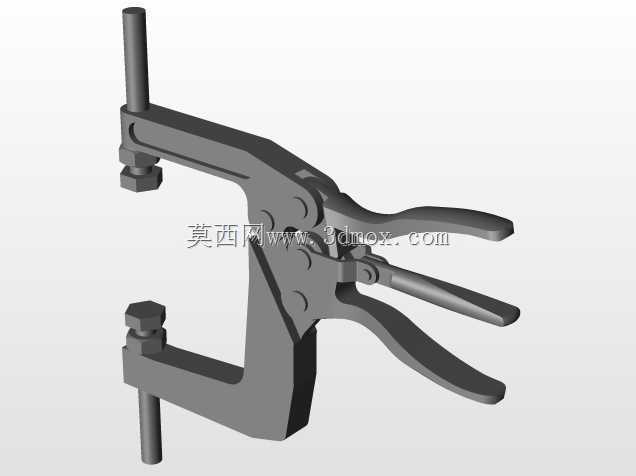

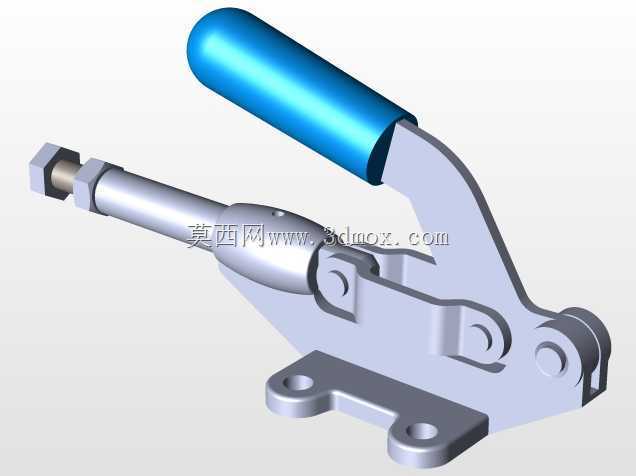

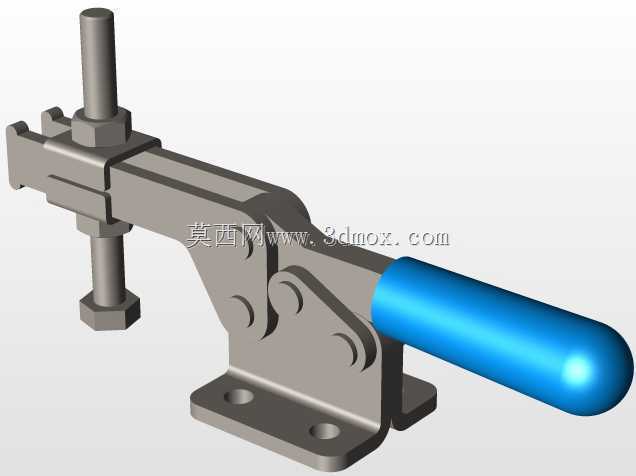

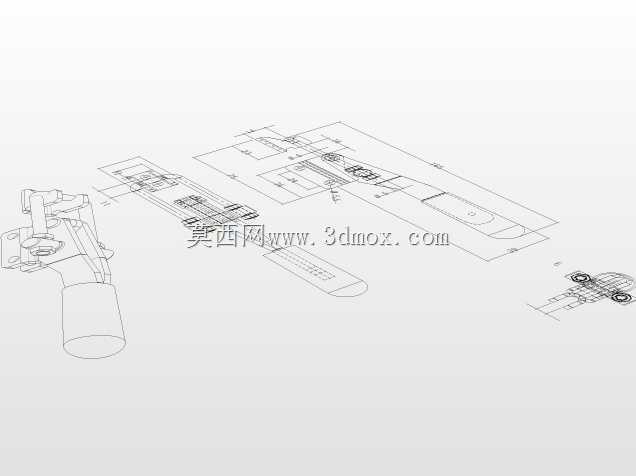

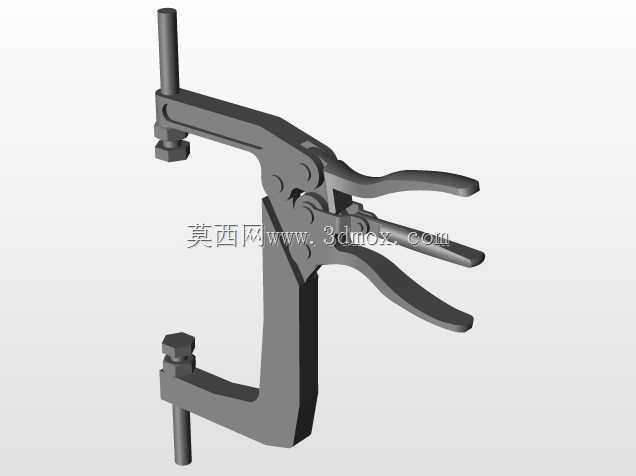

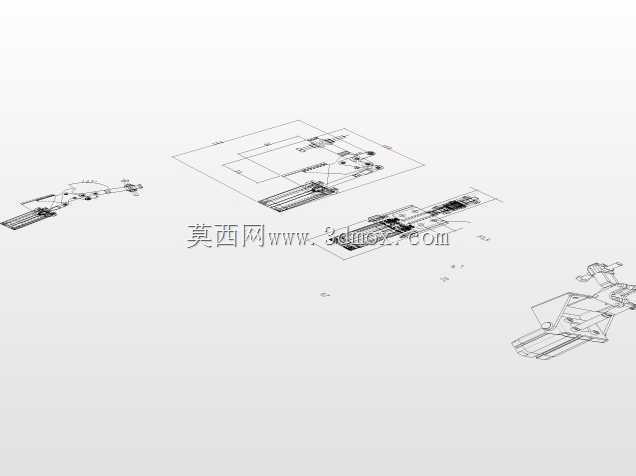

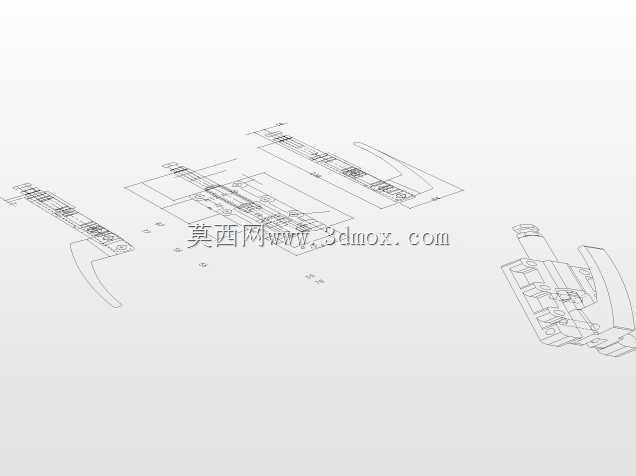

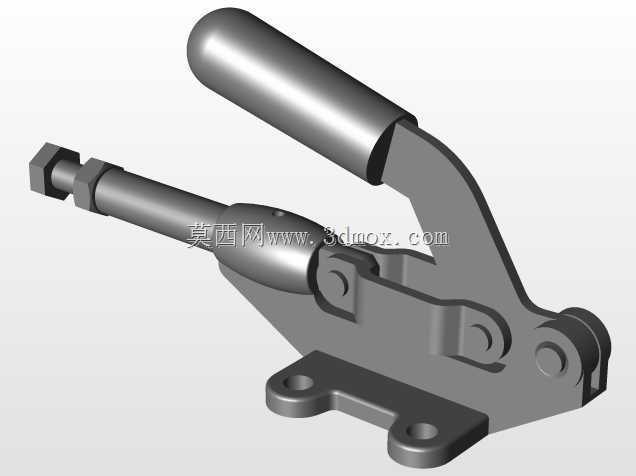

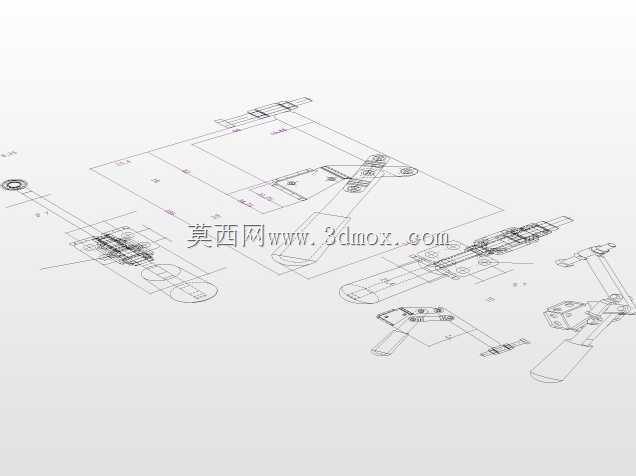

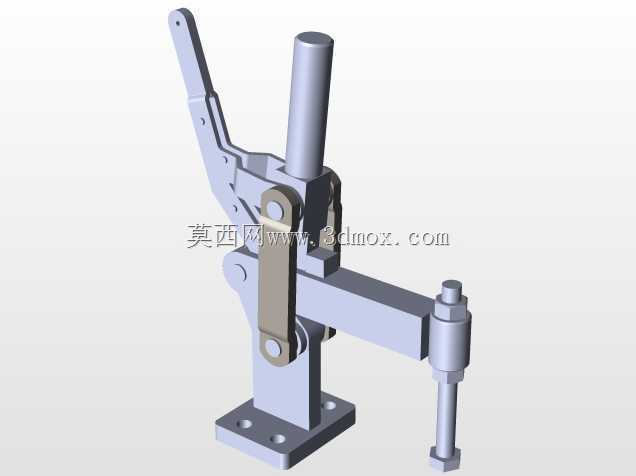

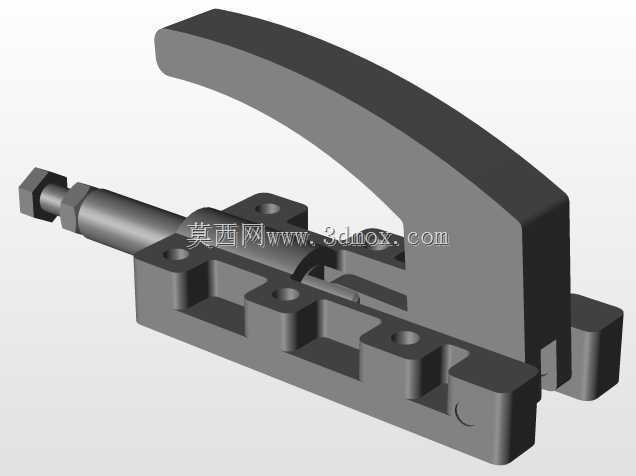

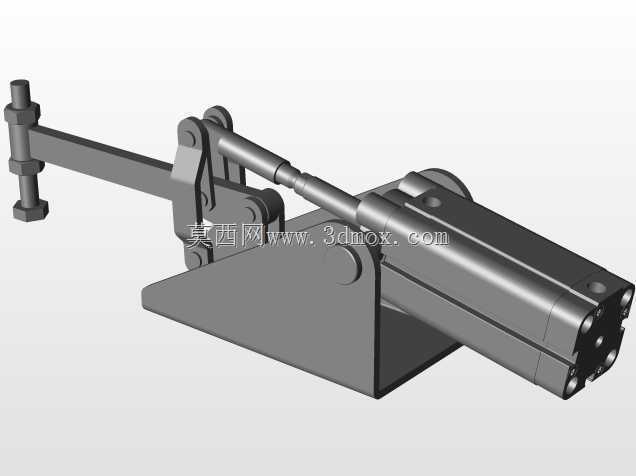

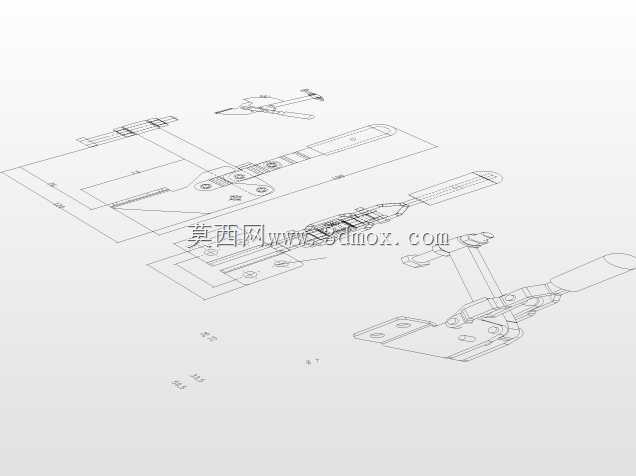

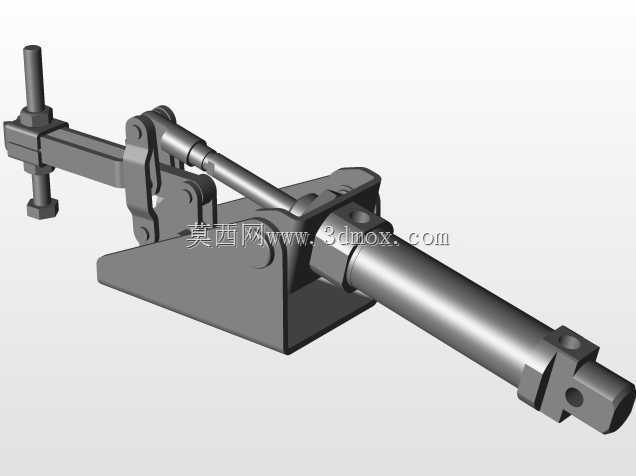

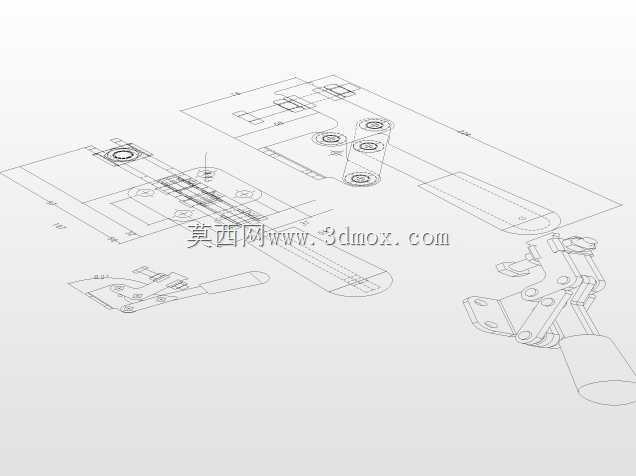

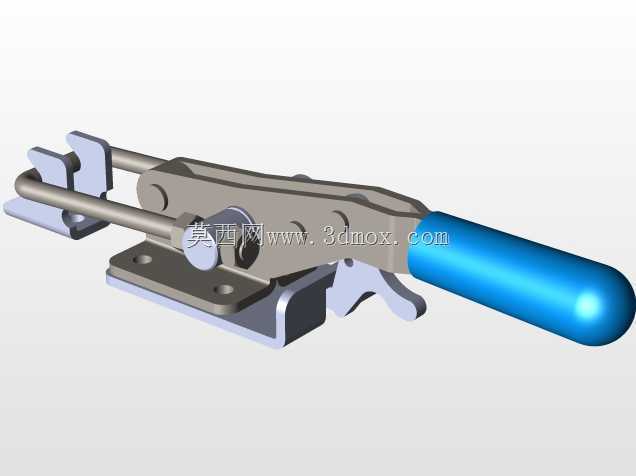

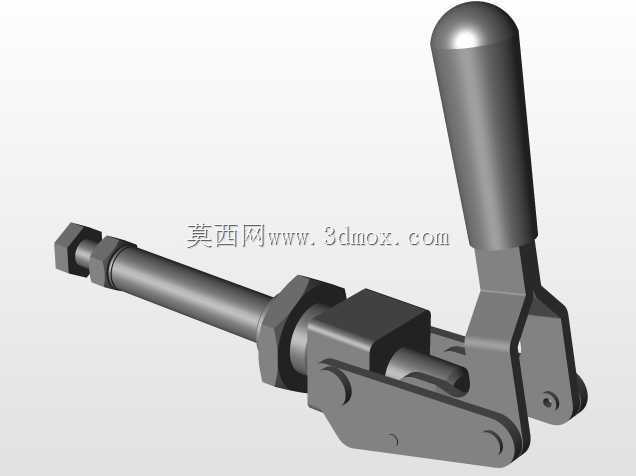

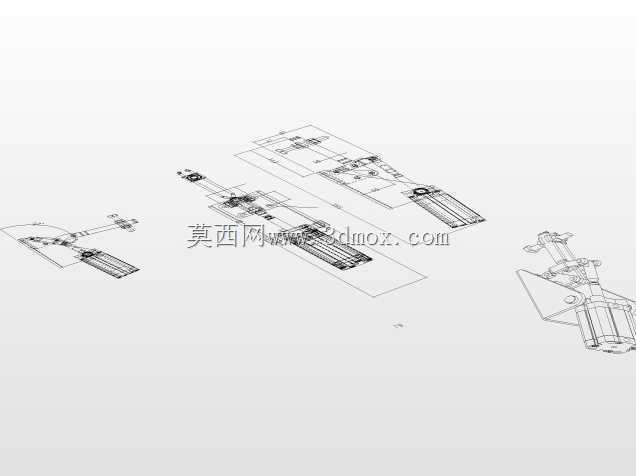

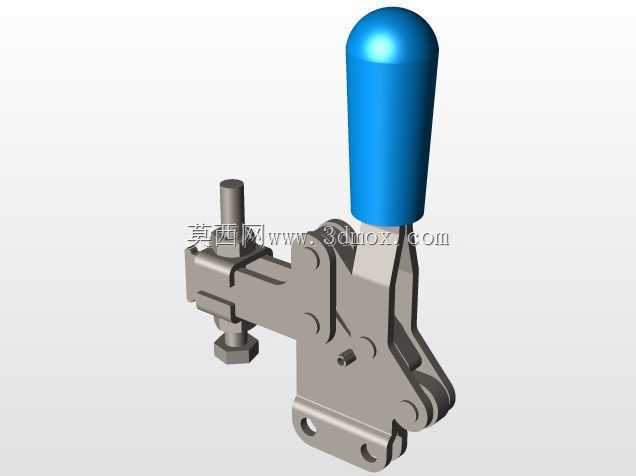

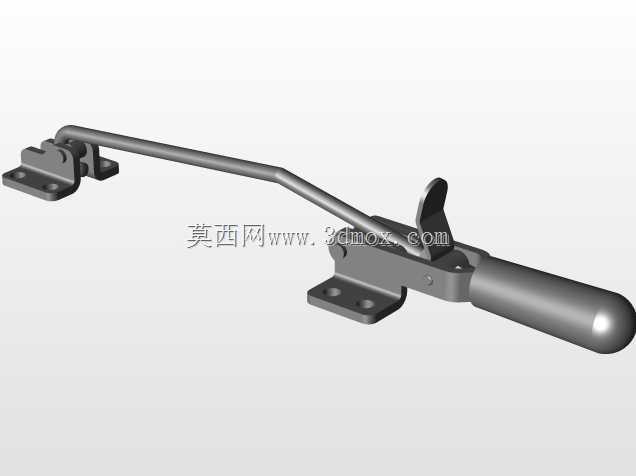

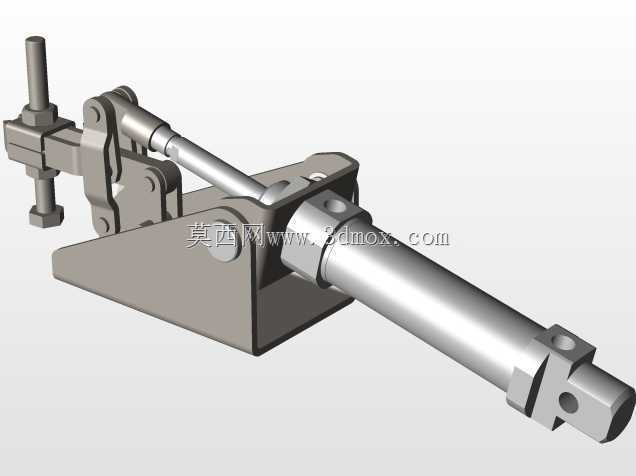

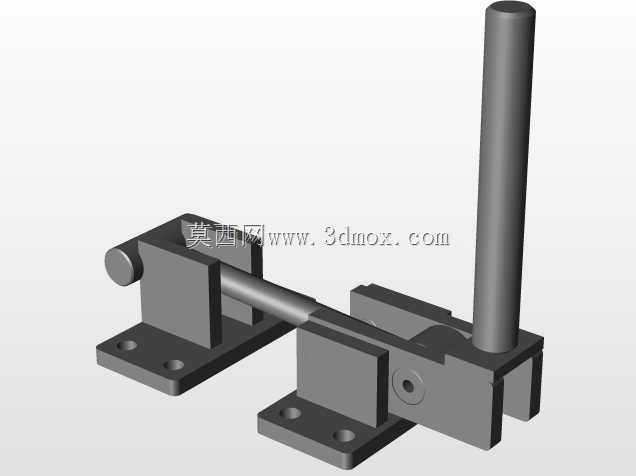

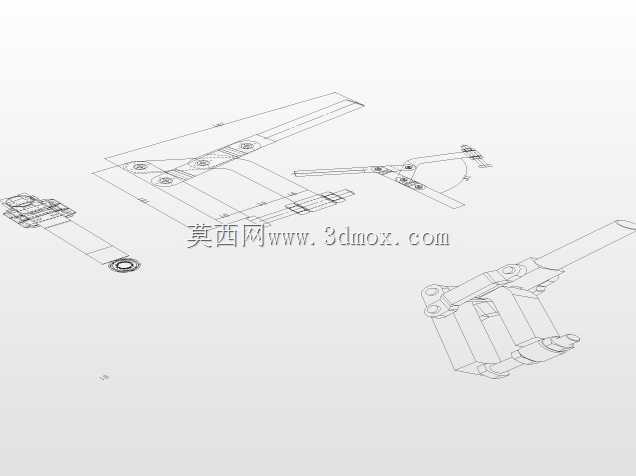

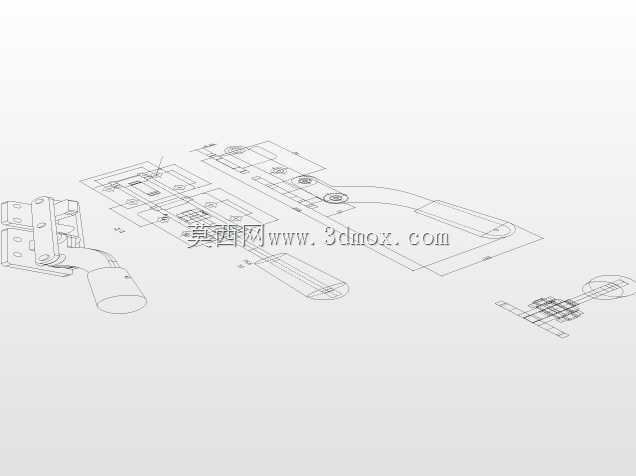

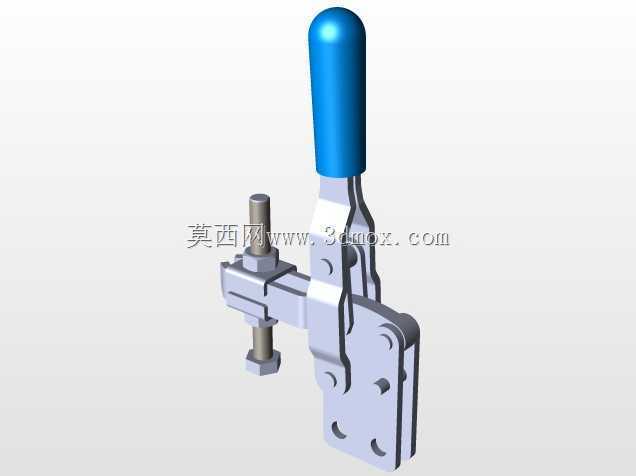

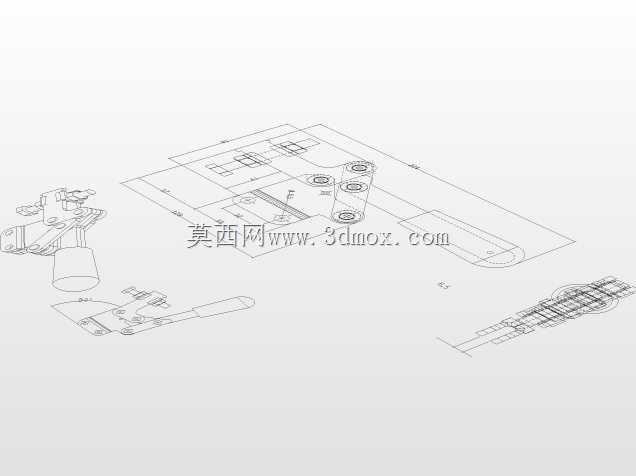

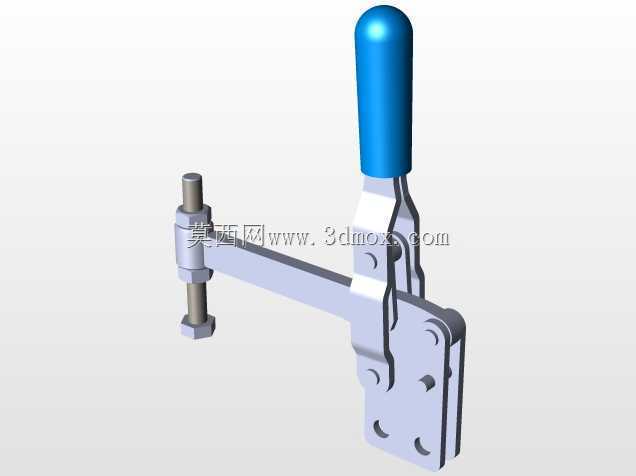

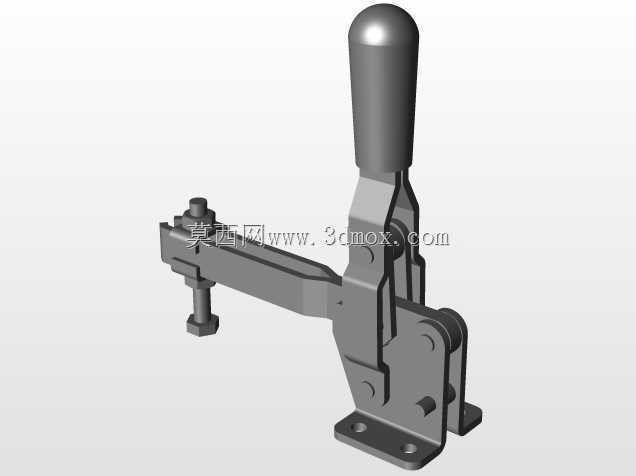

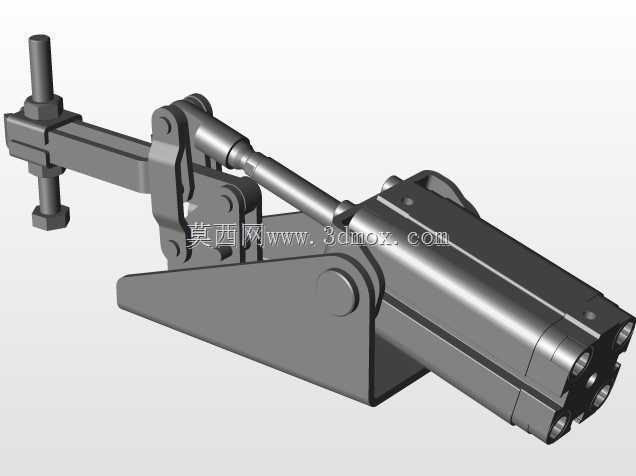

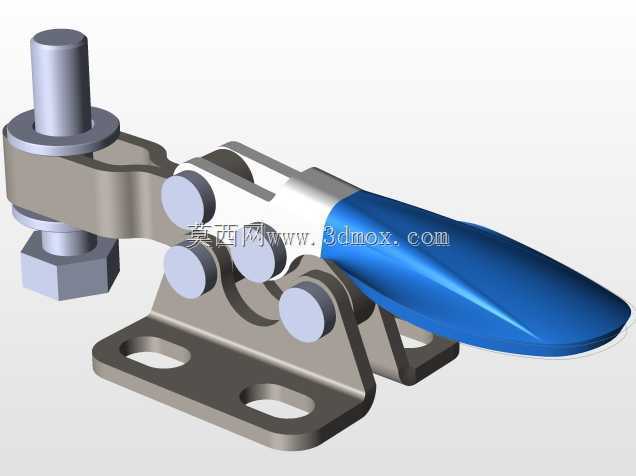

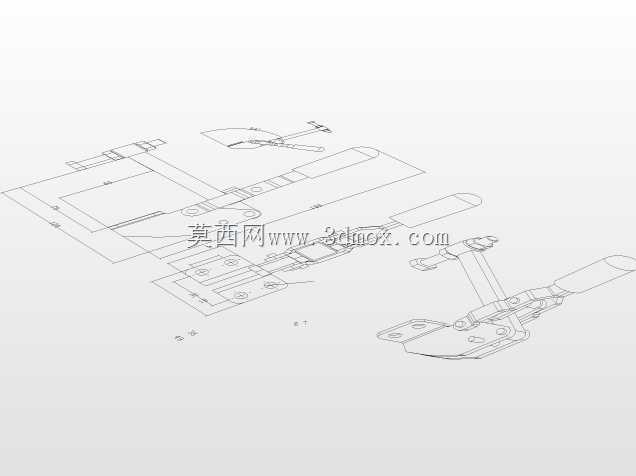

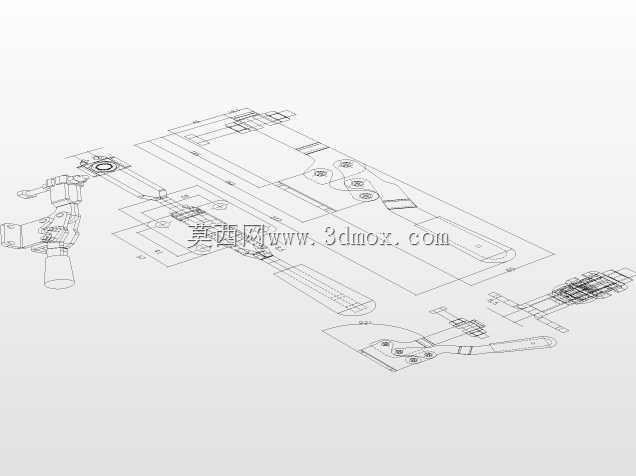

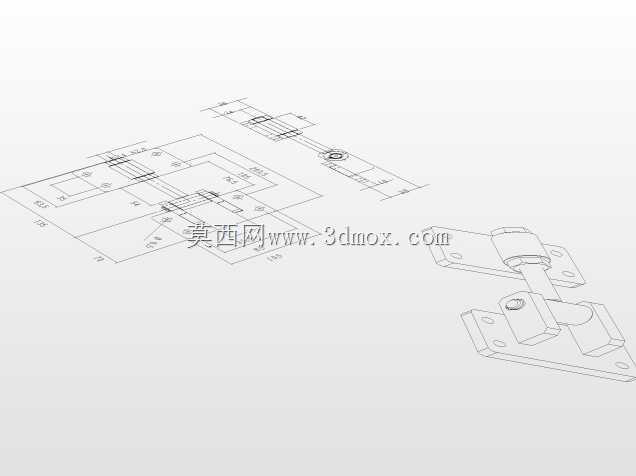

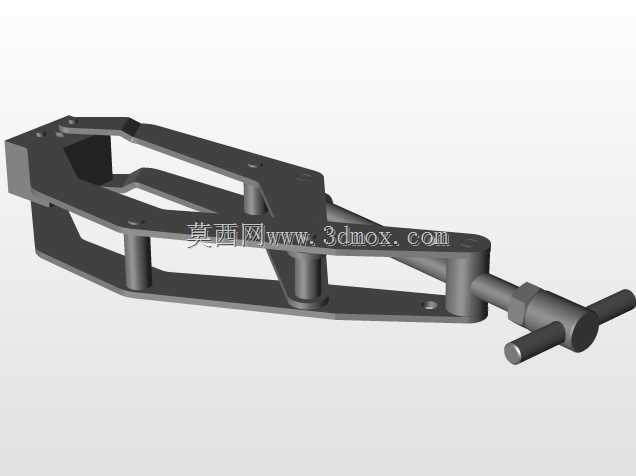

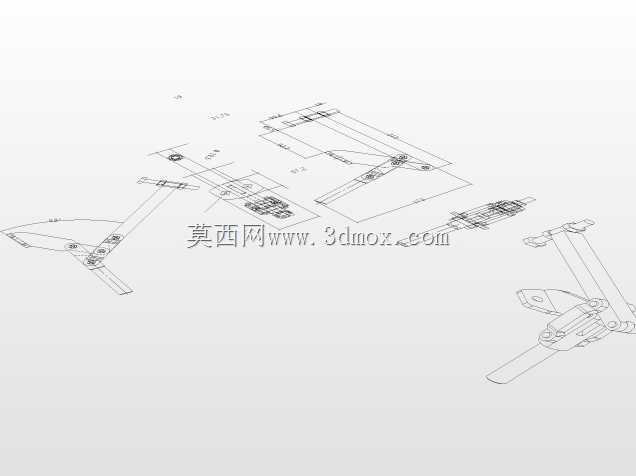

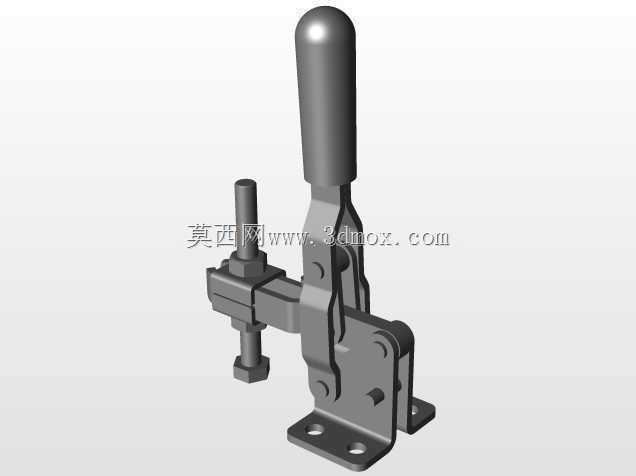

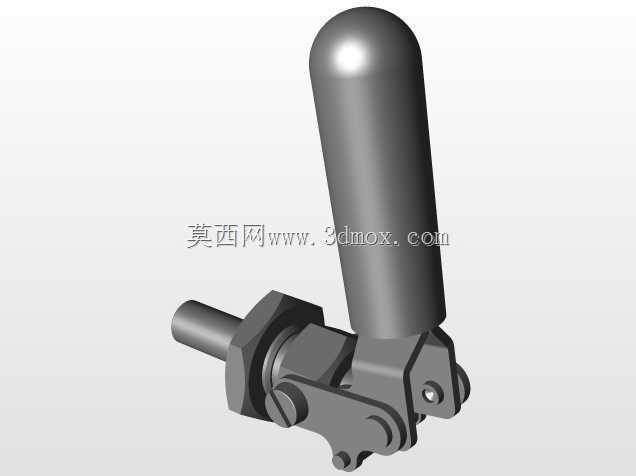

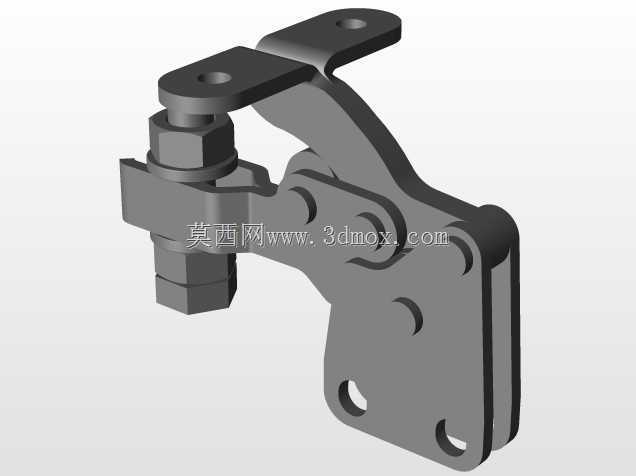

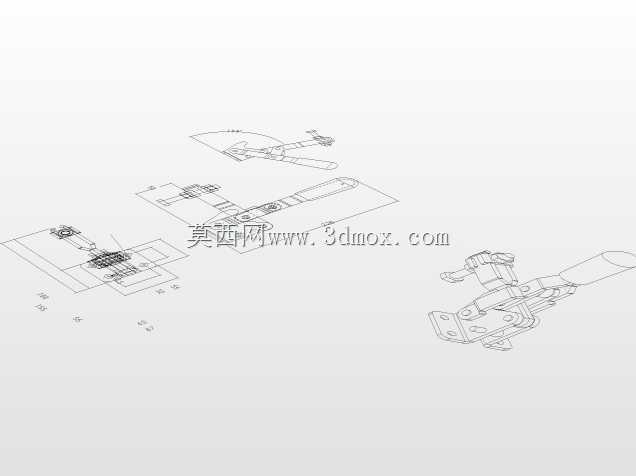

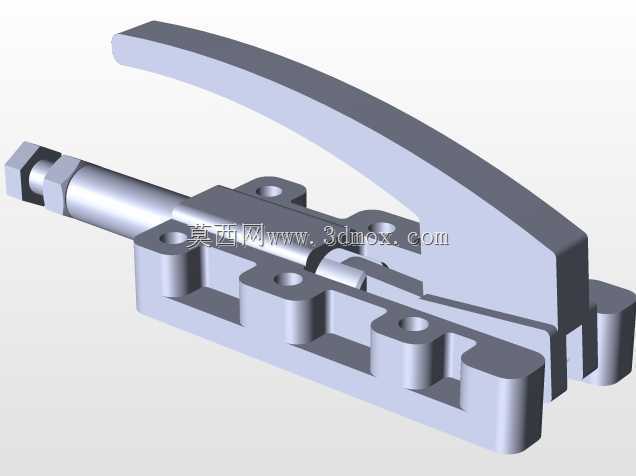

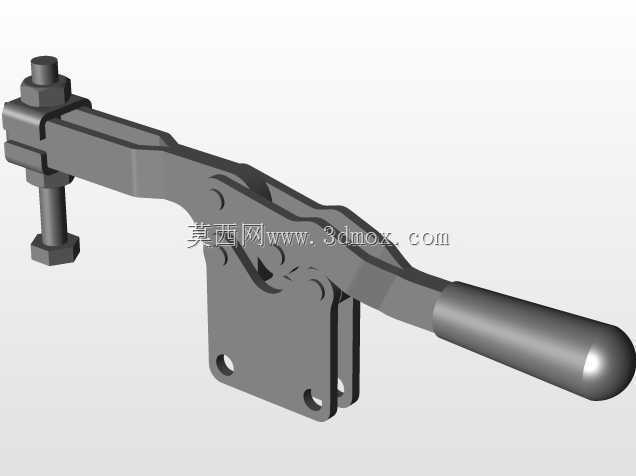

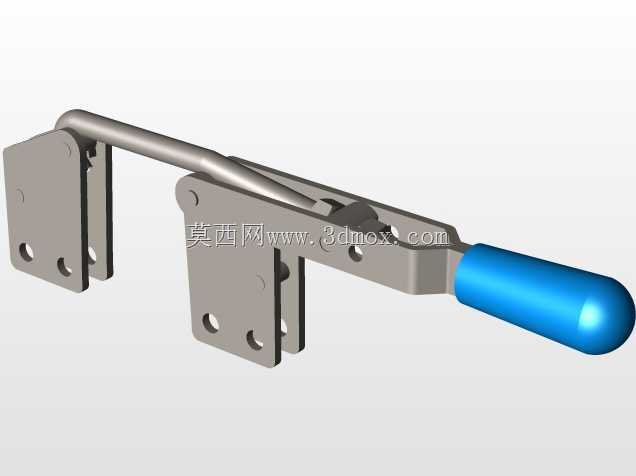

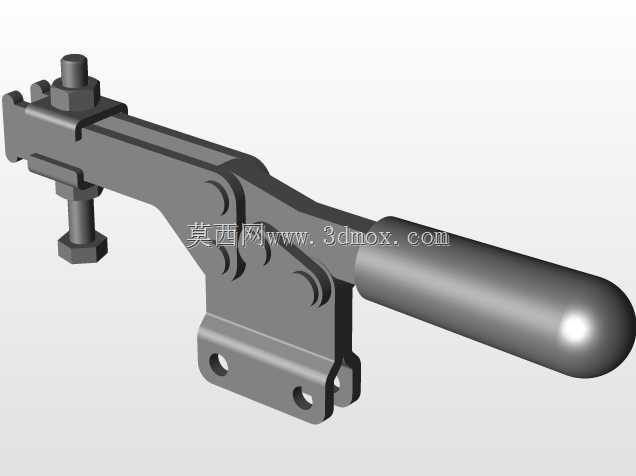

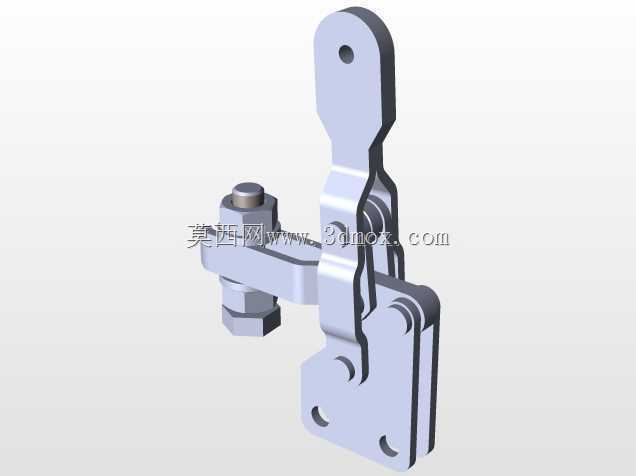

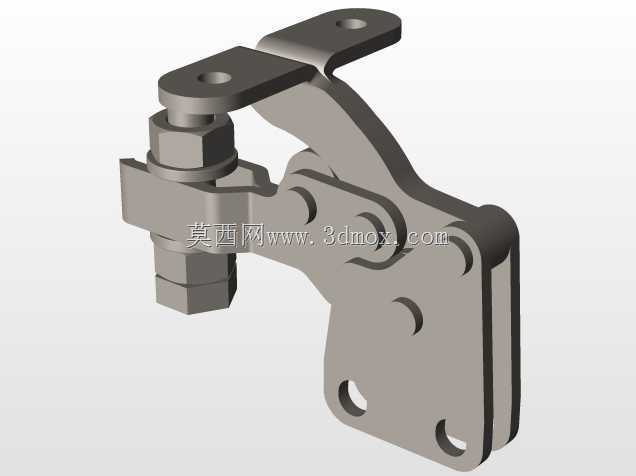

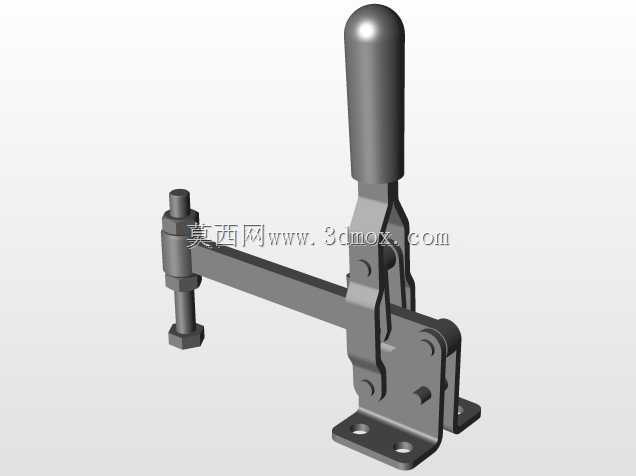

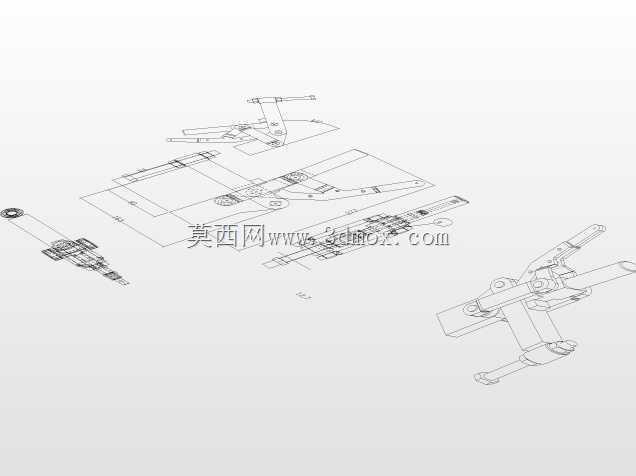

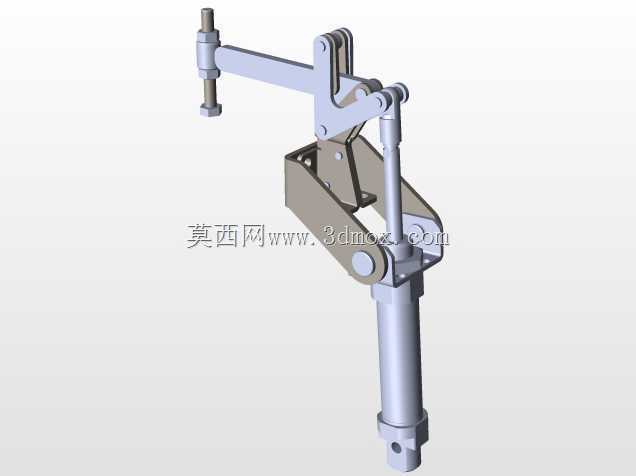

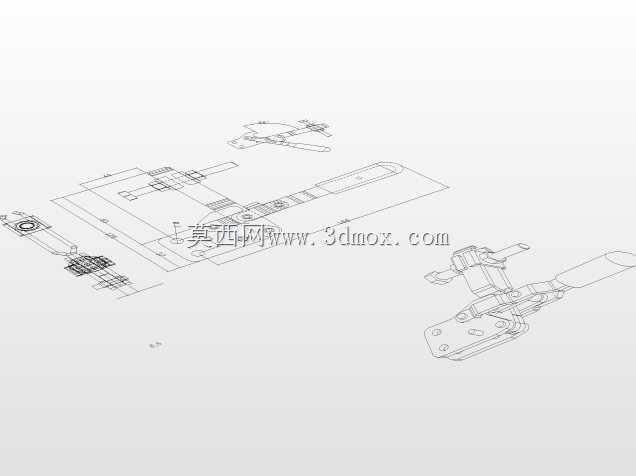

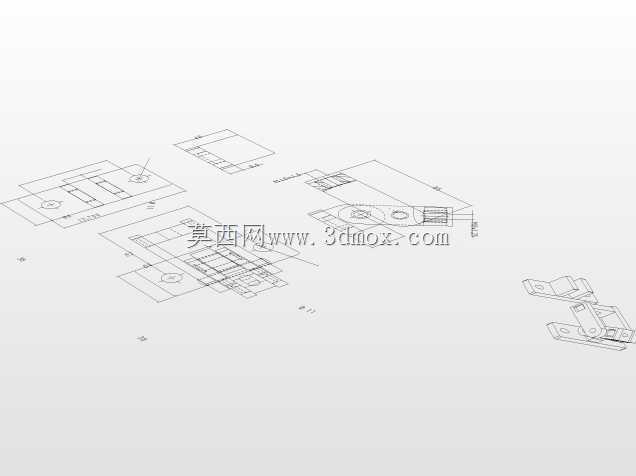

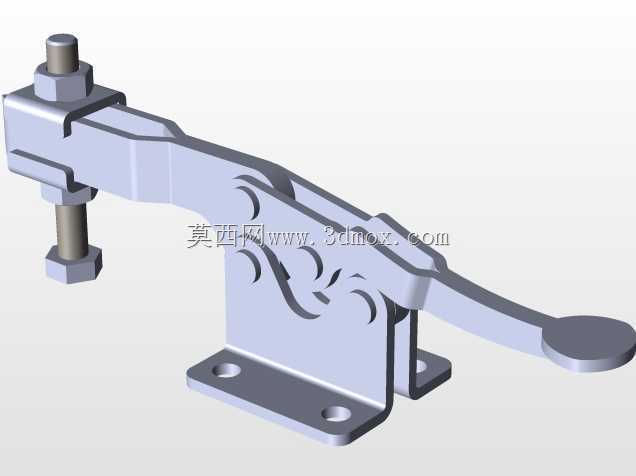

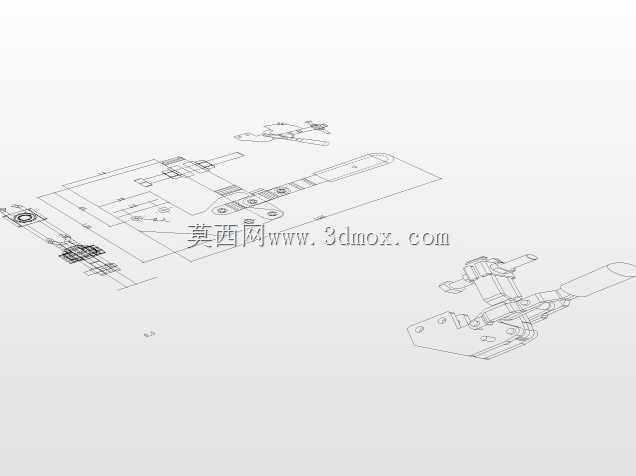

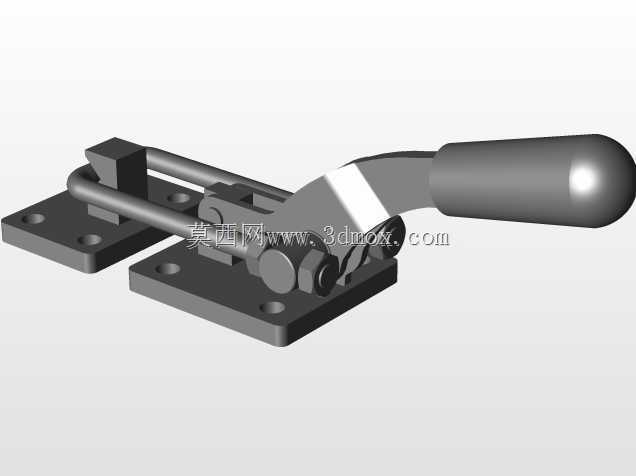

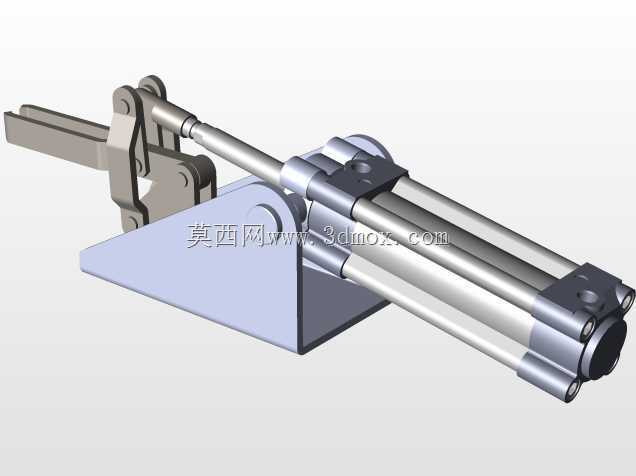

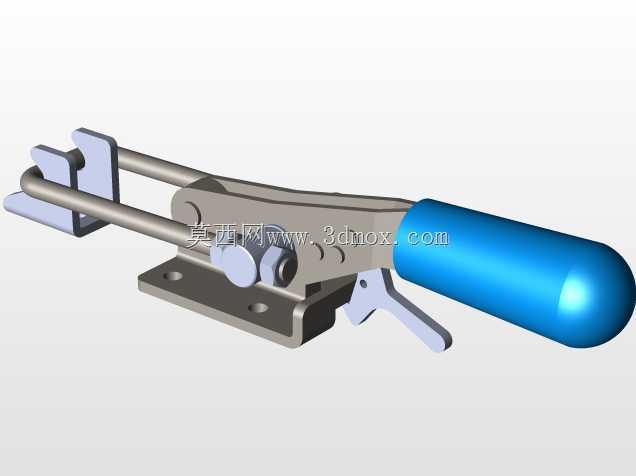

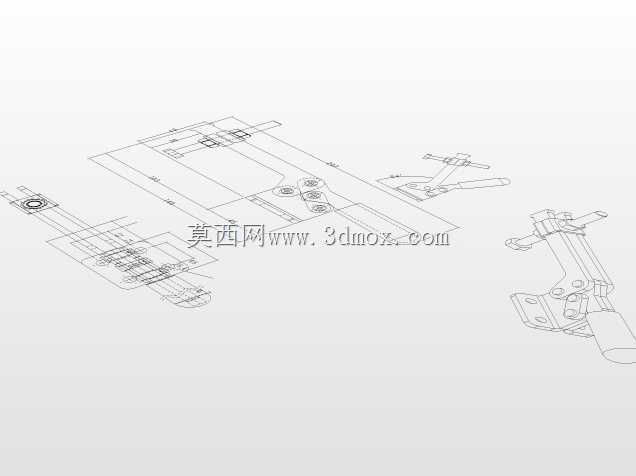

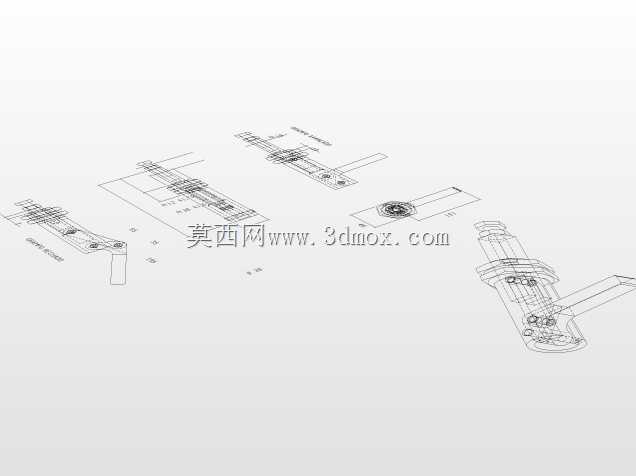

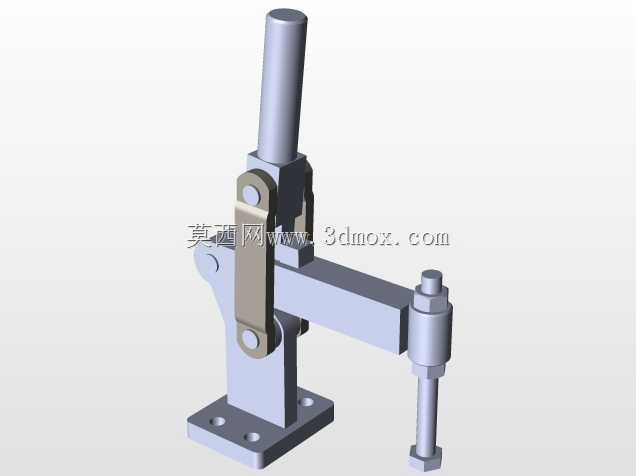

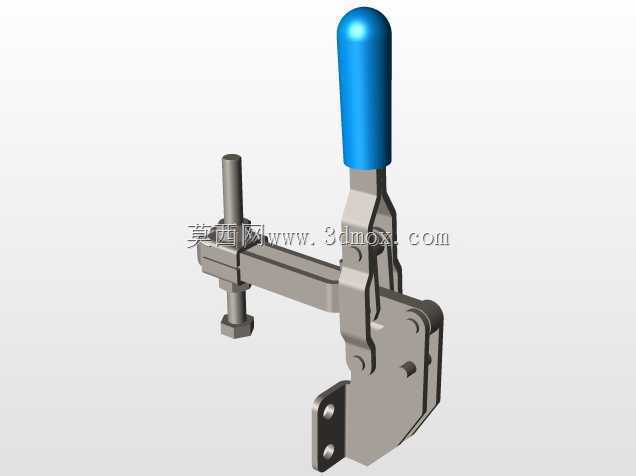

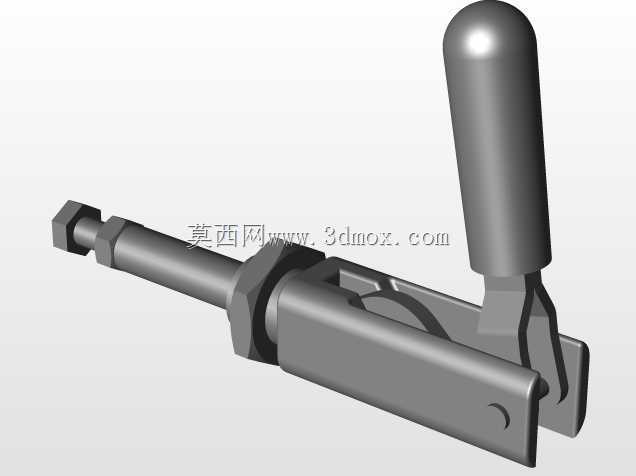

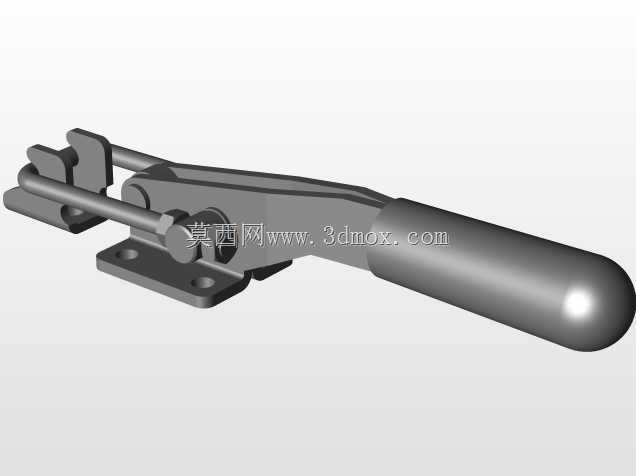

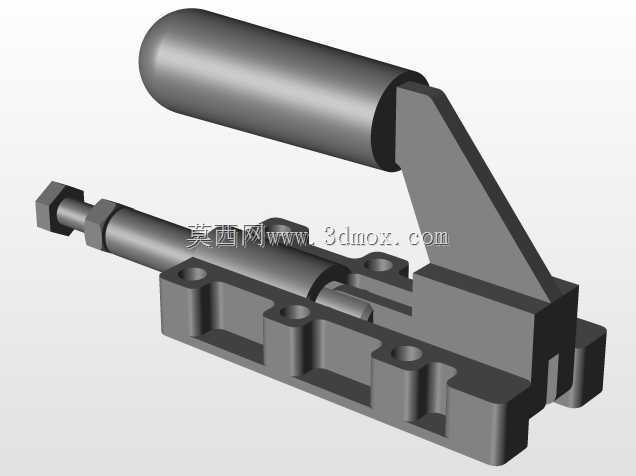

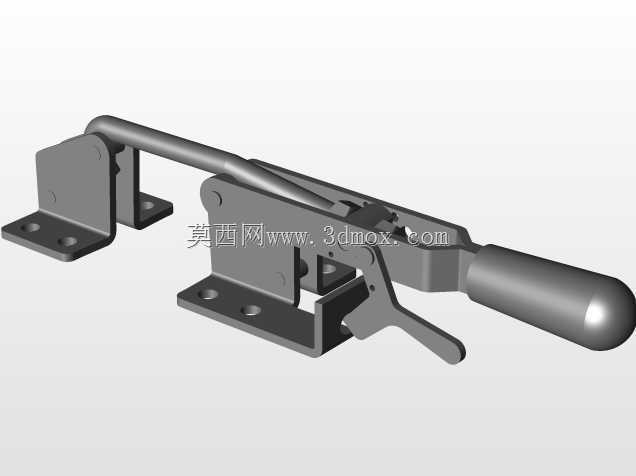

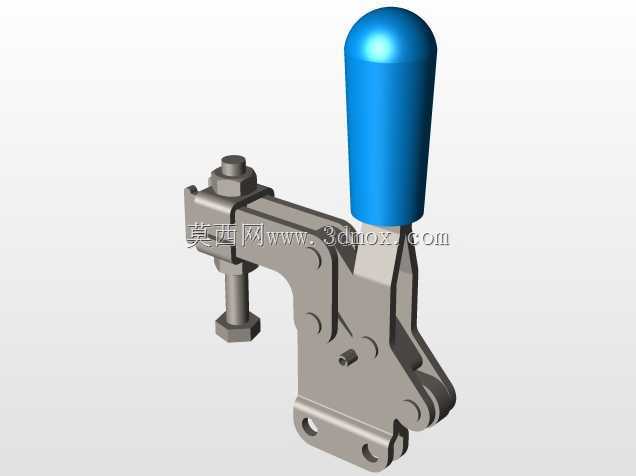

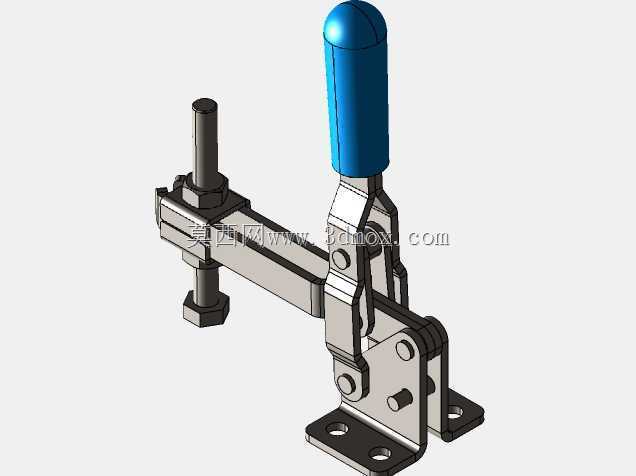

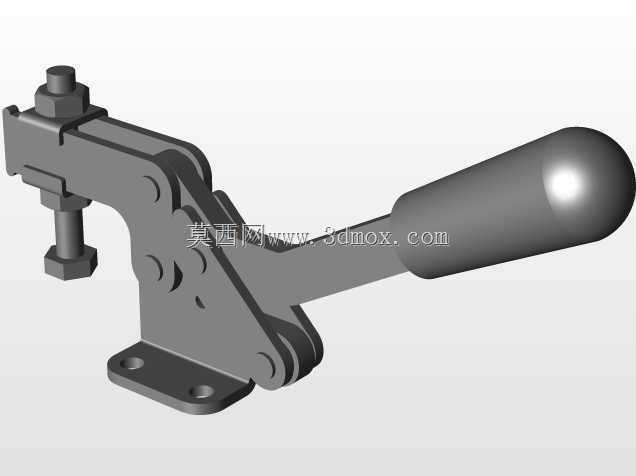

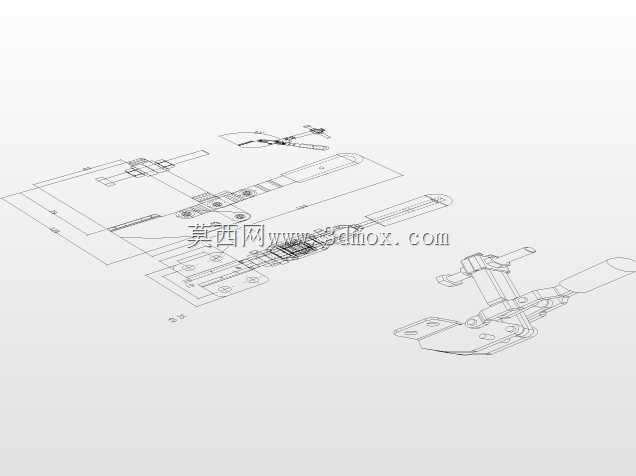

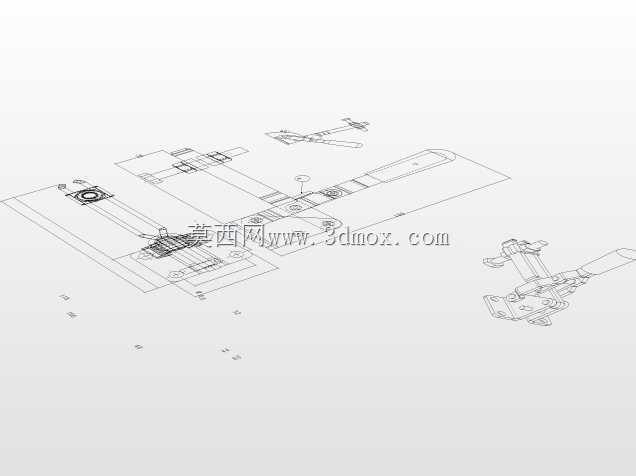

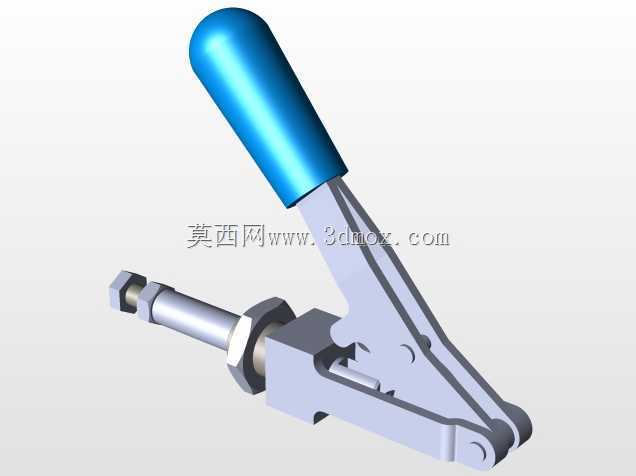

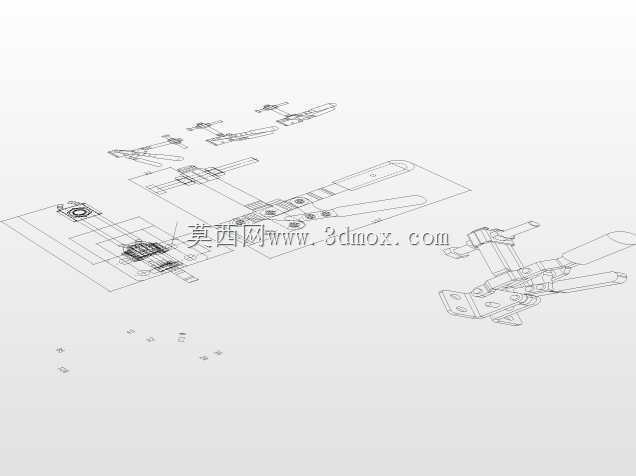

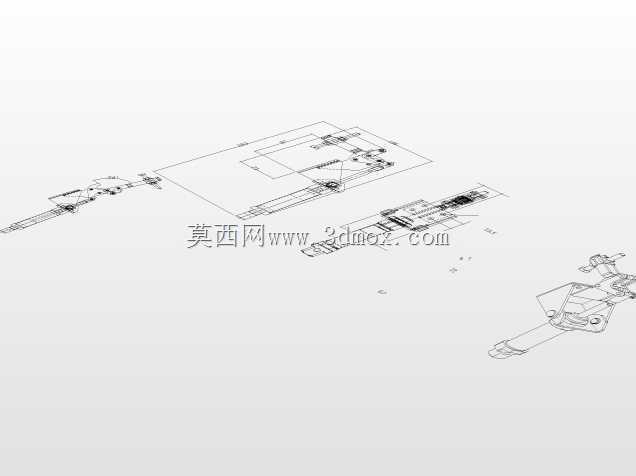

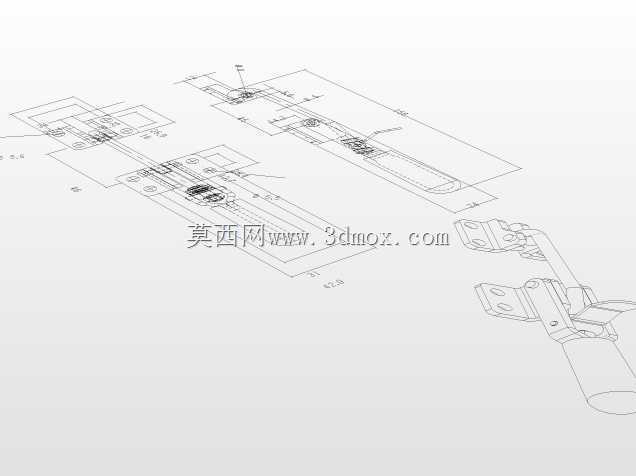

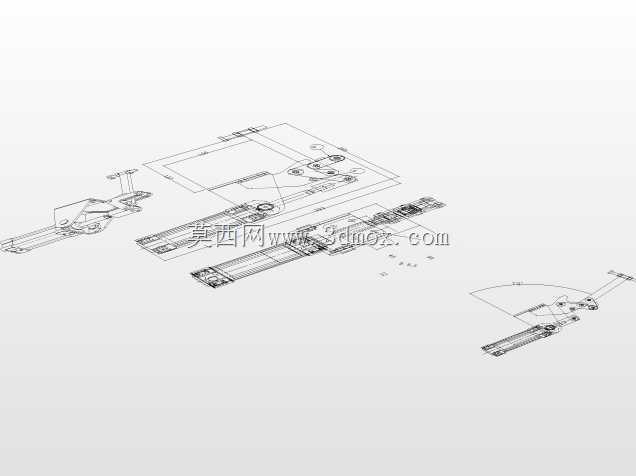

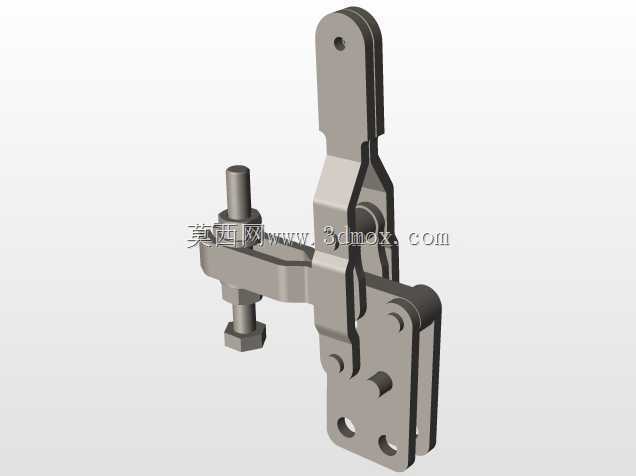

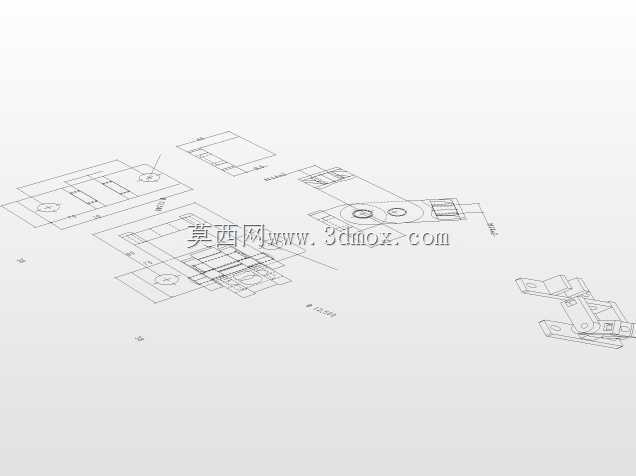

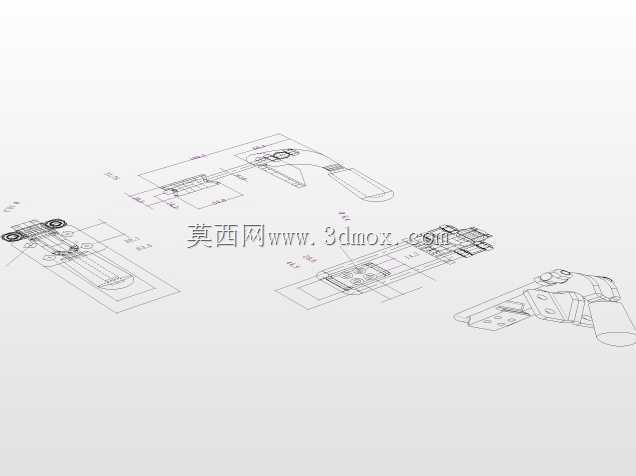

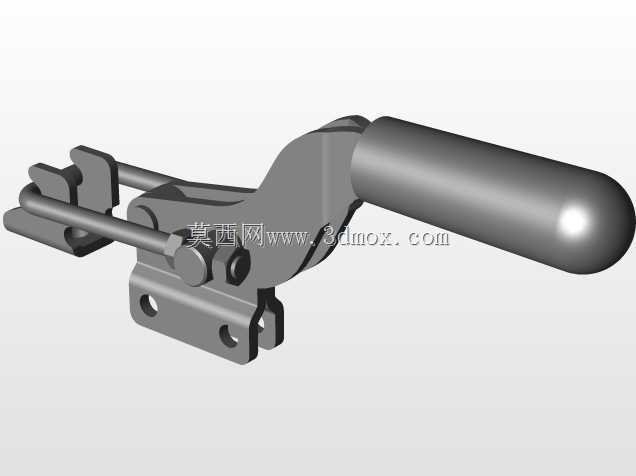

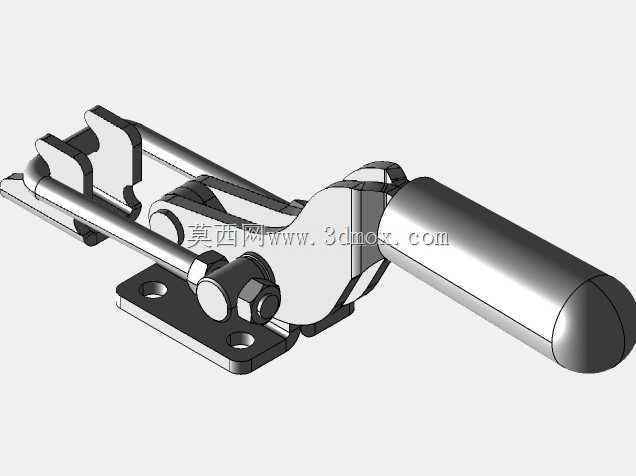

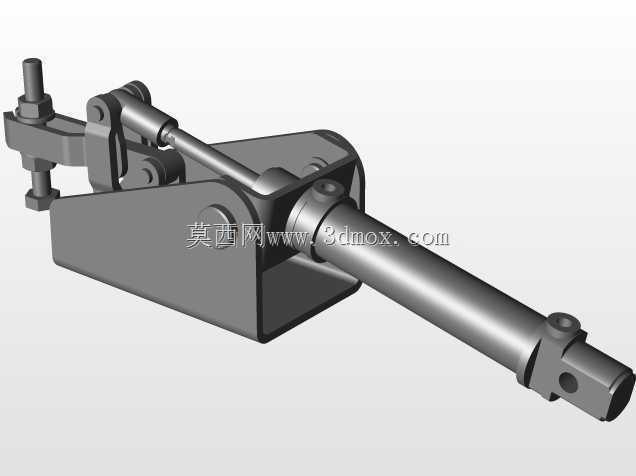

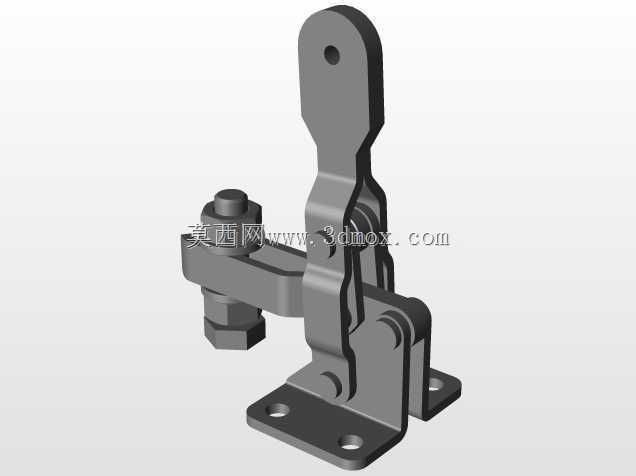

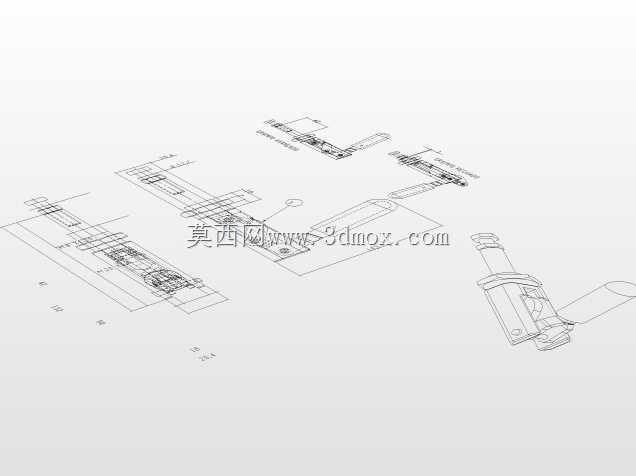

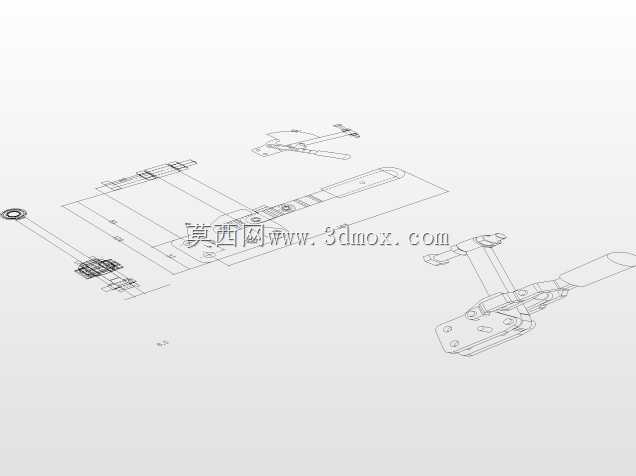

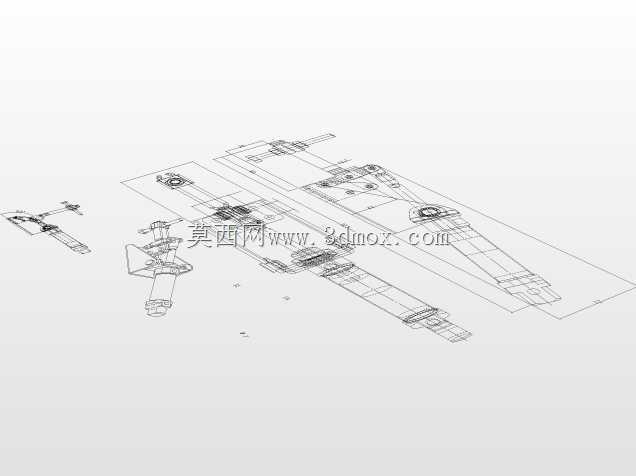

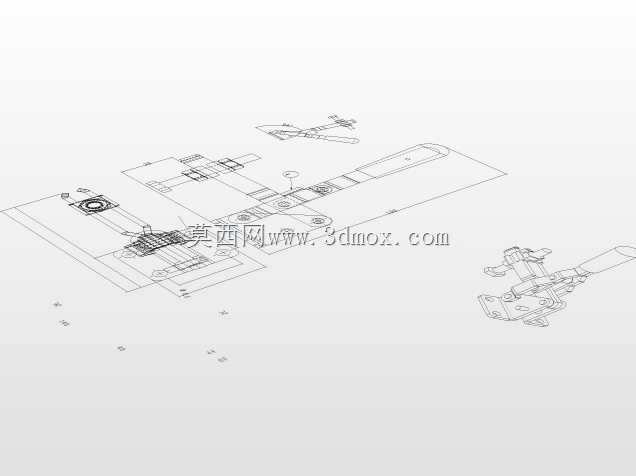

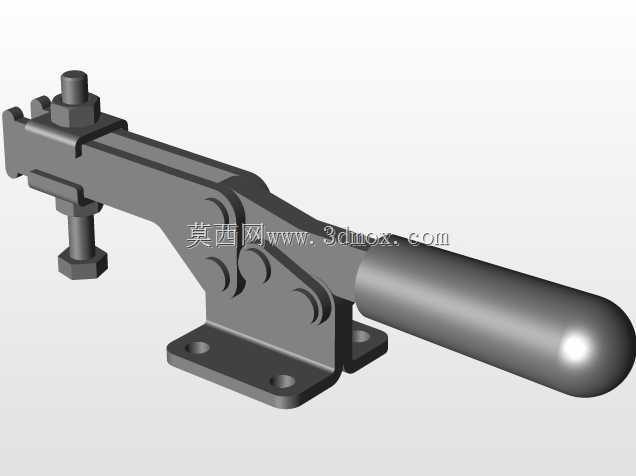

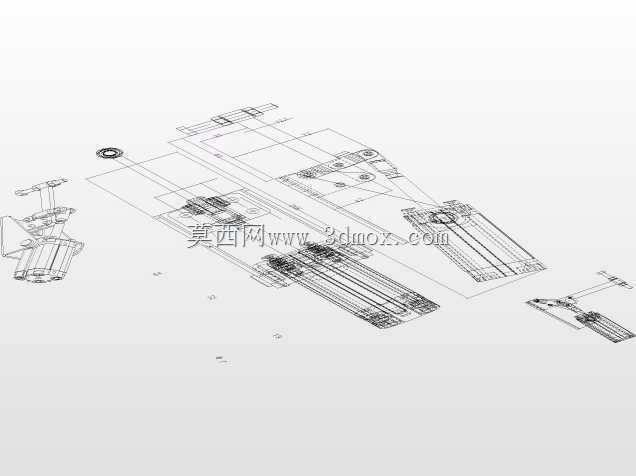

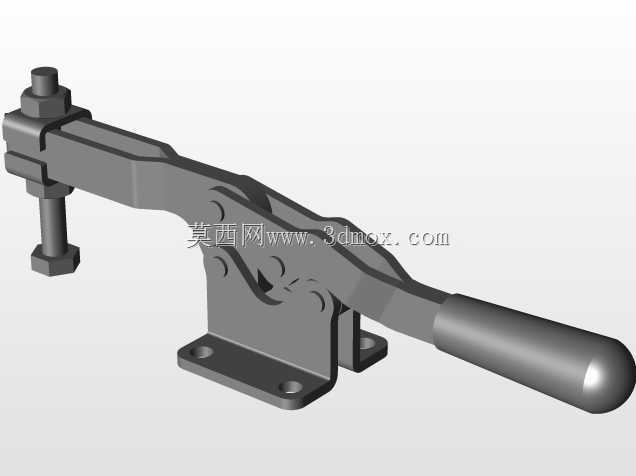

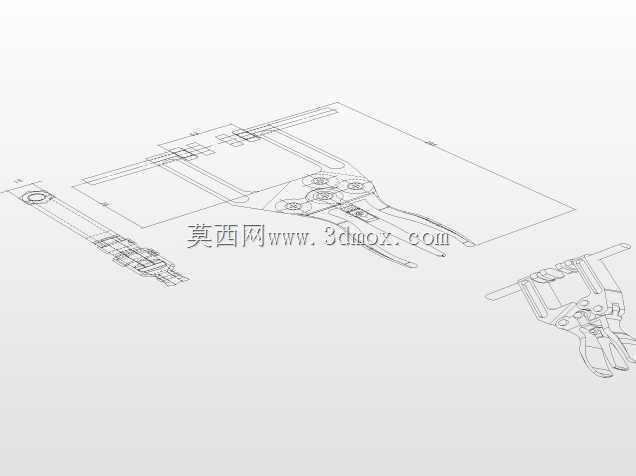

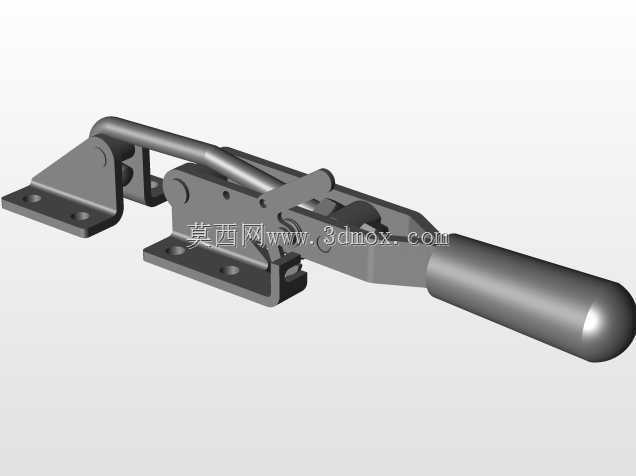

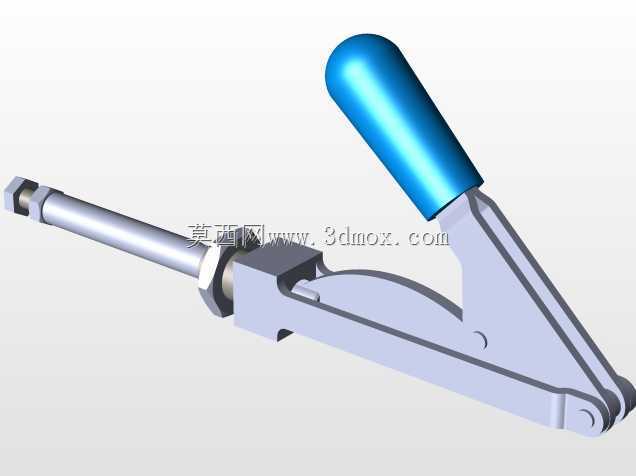

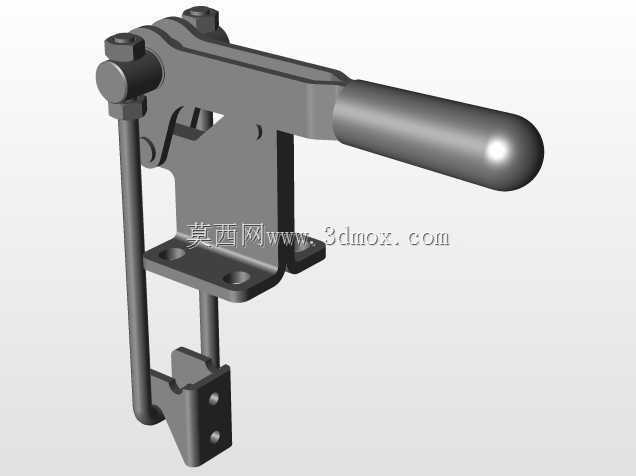

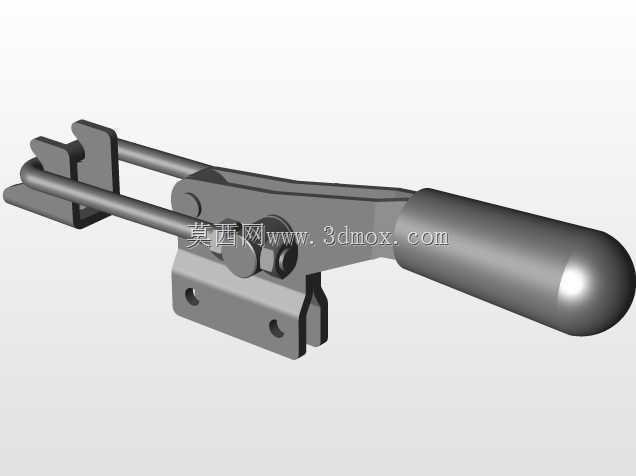

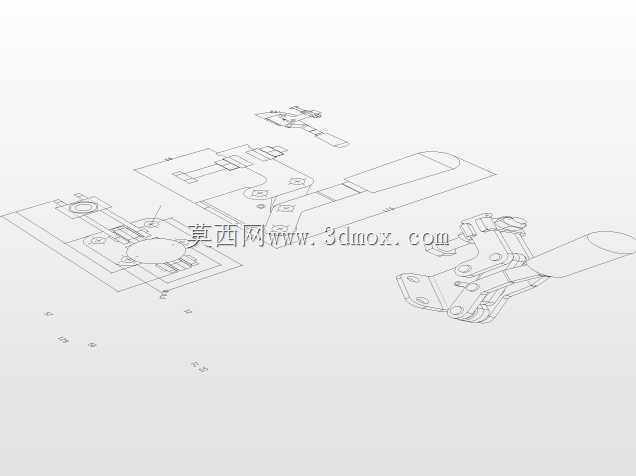

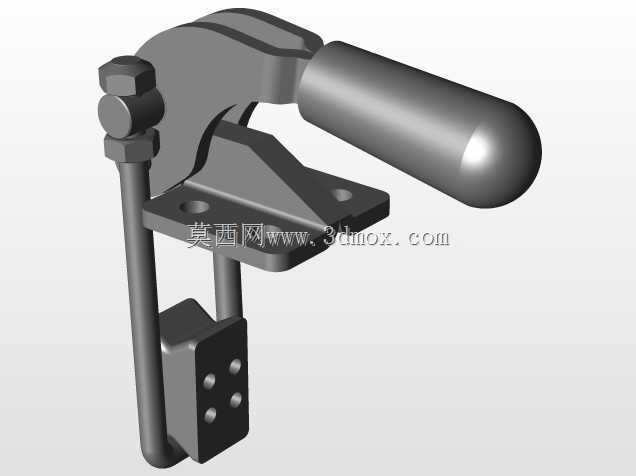

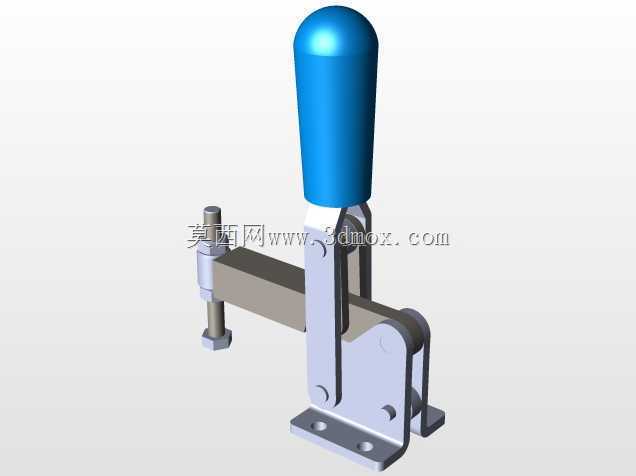

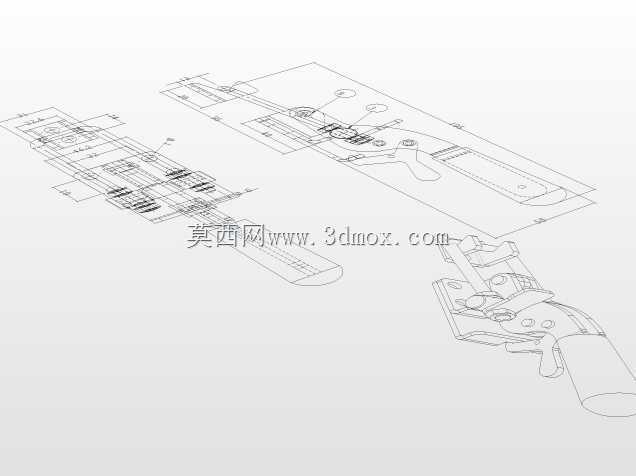

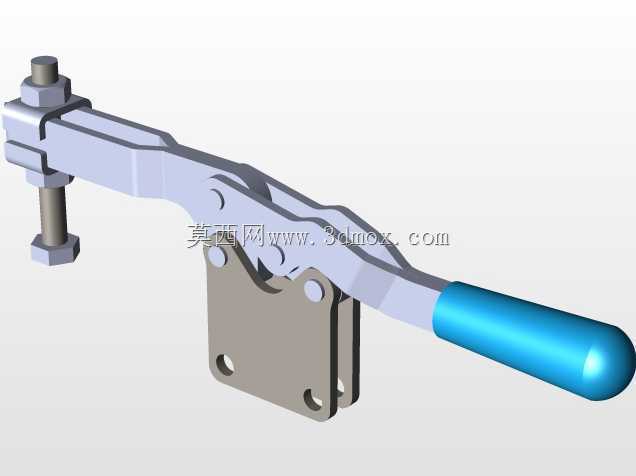

基菲克斯3D格拉姆波斯夹持工装结构

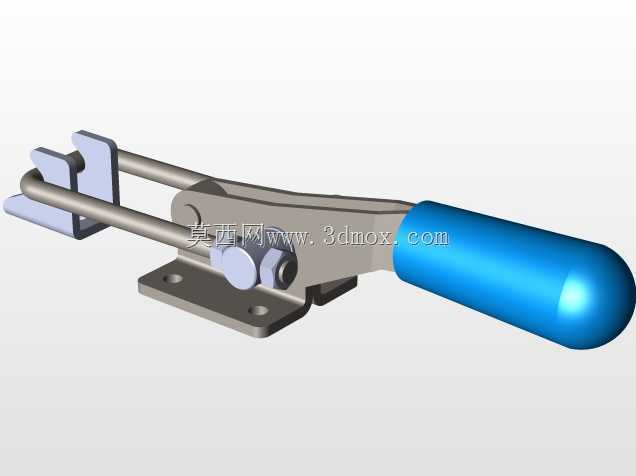

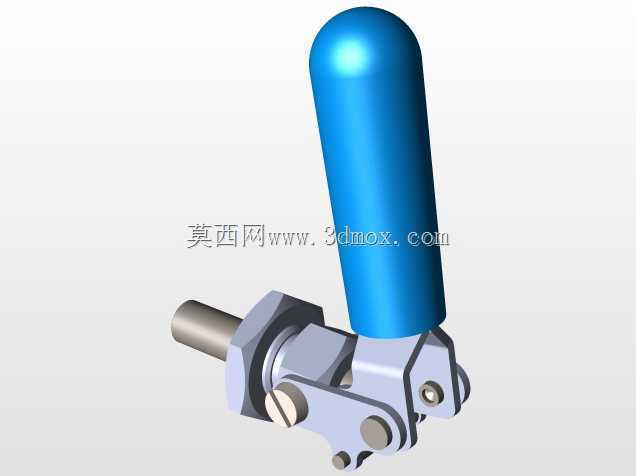

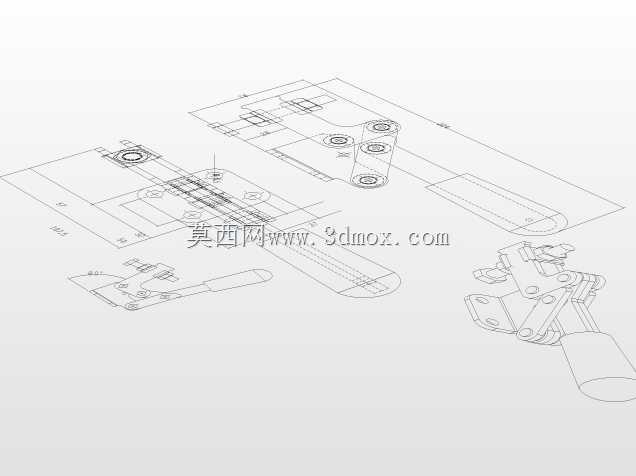

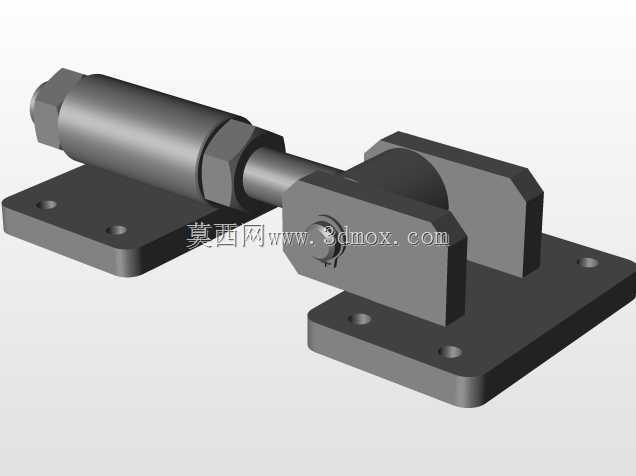

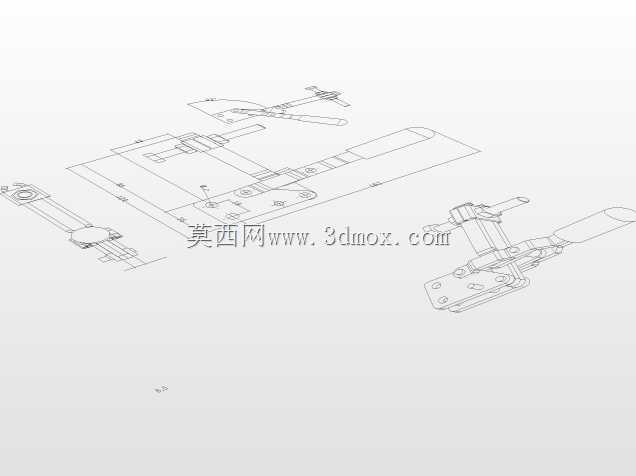

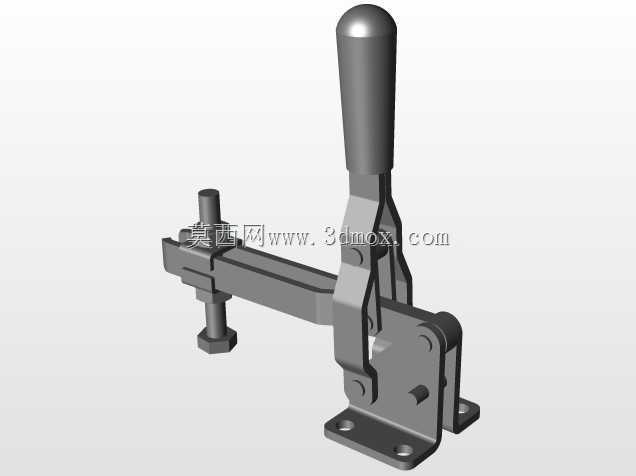

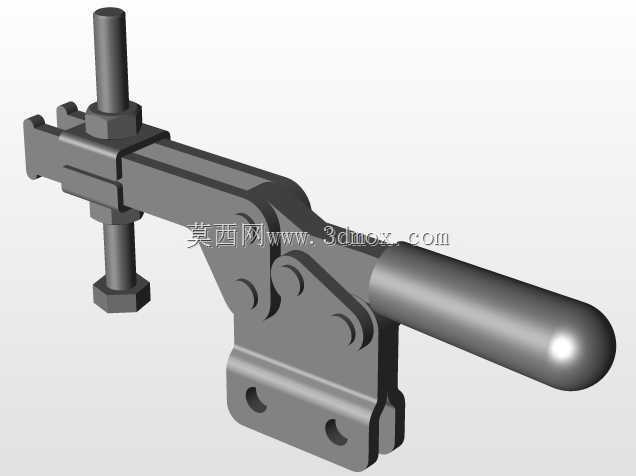

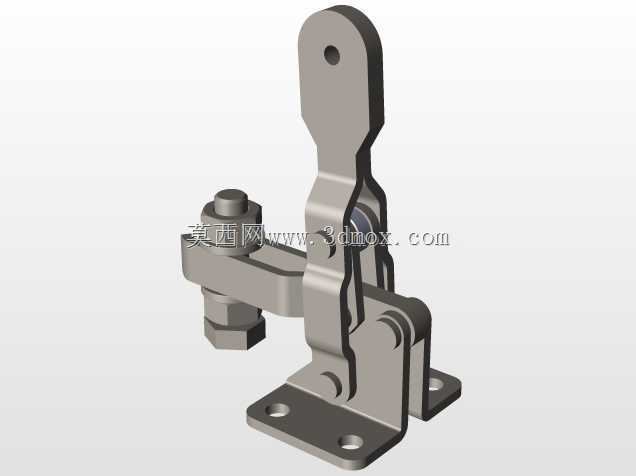

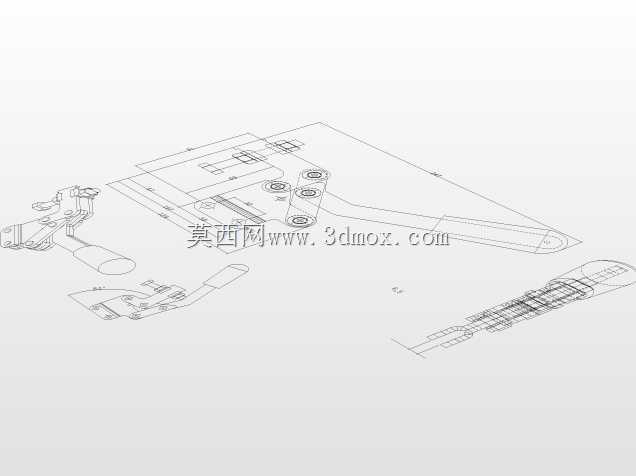

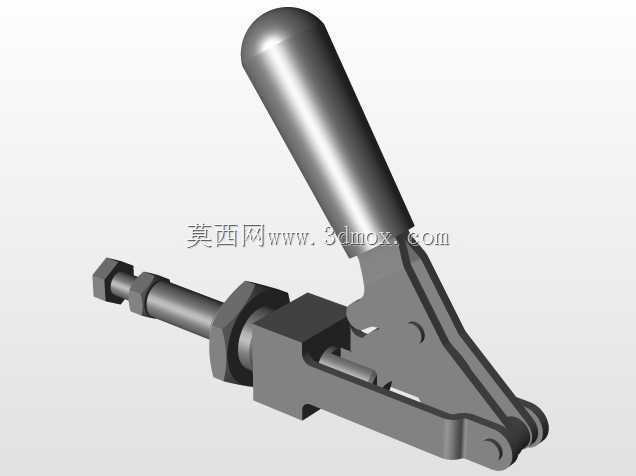

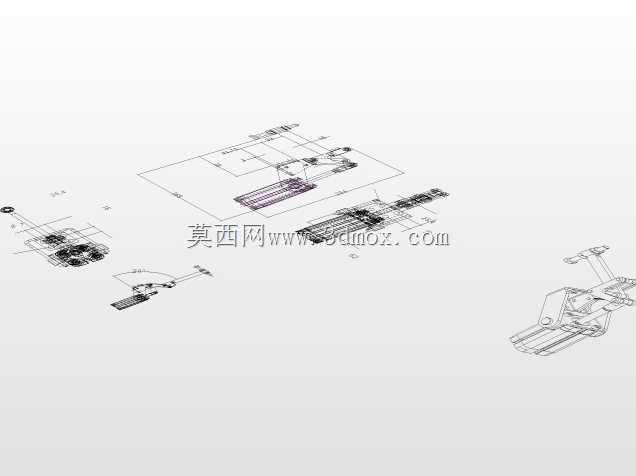

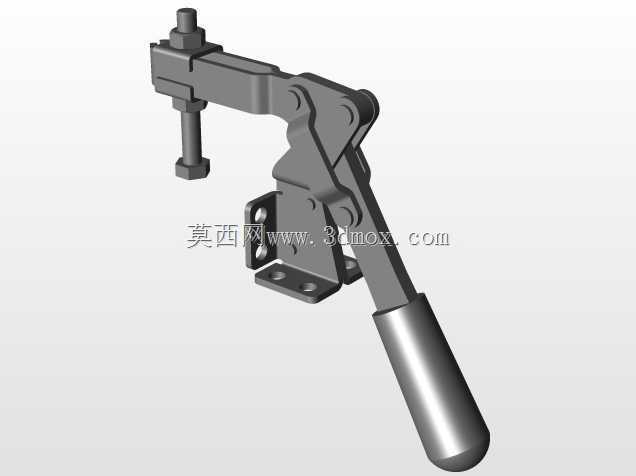

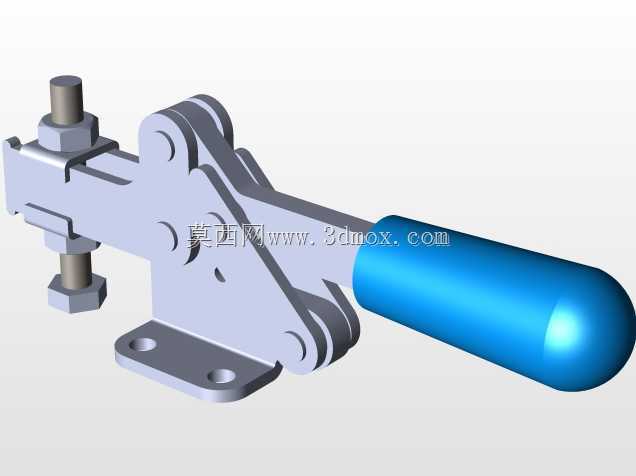

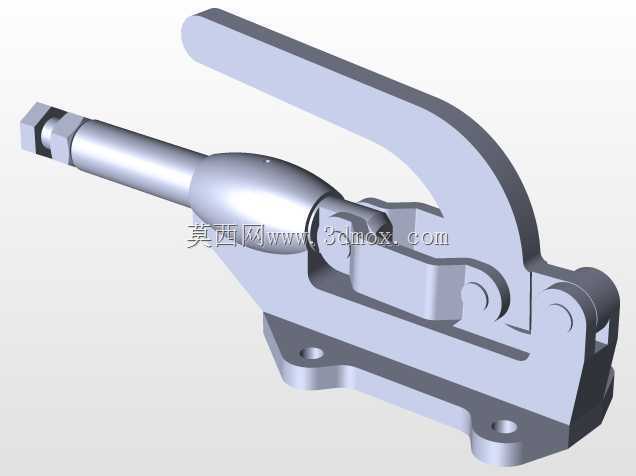

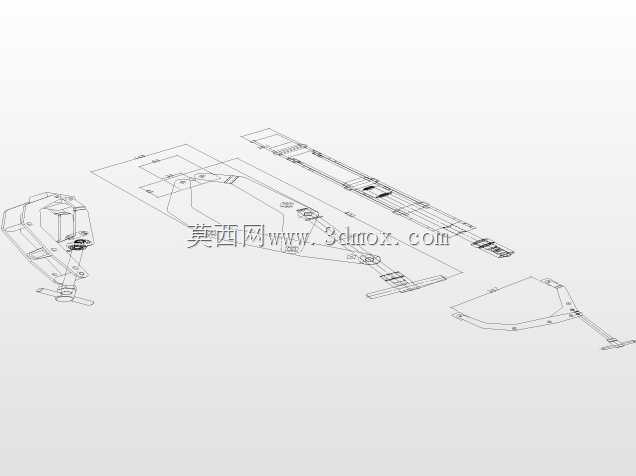

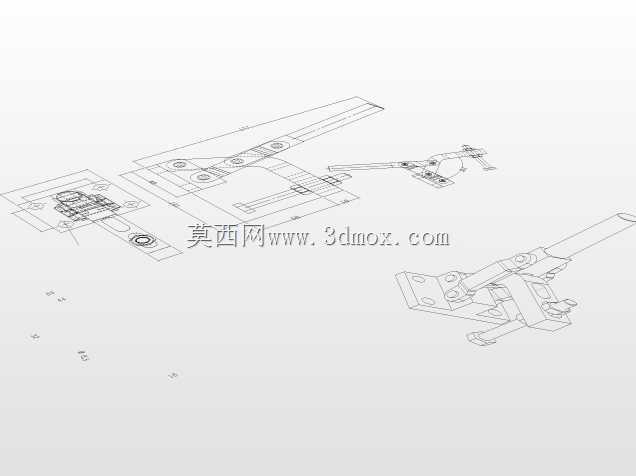

在非标自动化装配、精密零部件加工的工位场景中，这类夹持固定结构的应用覆盖范围极广，小到消费电子元器件的定位装夹，大到汽车小型结构件的工序周转固定，都需要这类适配性强的夹持结构来完成工件的位置约束。这套结构的核心设计逻辑围绕快速装夹、定位精度保持两个核心需求展开，整体采用模块化的组件拆分思路，将夹持执行端、力传导臂、固定基座三个核心模块做了独立的结构设计，后续维护更换易损件时不需要拆解整套结构，只需要针对磨损的执行端夹块做替换即可，能大幅降低产线运维的时间成本。从安装边界来看，整套结构的固定基座预留了标准的沉头安装孔位，可以直接适配现有产线常用的铝型材工作台安装槽距，不需要额外做转接板的二次加工，夹持臂的摆动行程做了限位结构设计，避免开合角度过大造成的工件磕碰或者结构干涉，执行端的夹块接触面做了微纹理处理，在不损伤工件表面的前提下能提供足够的静摩擦力，防止加工或者装配过程中工件出现滑移错位。在实际工况适配性上，这套结构的力传导路径做了优化，操作端的施力臂长度经过力矩计算，操作人员只需要施加很小的作用力就能在夹持端获得足够的夹紧力，长时间重复操作也不会产生明显的作业疲劳，同时结构内部的铰接位置都预留了润滑脂加注通道，在高频率开合的使用场景下能有效降低铰接销轴的磨损速度，延长整套结构的无故障使用周期。结构的外形轮廓做了倒角处理，所有外露的棱边都做了钝边工艺，避免操作人员上下料过程中被锐边划伤，整体结构没有多余的外凸构件，在紧凑的工位布局中不会和周边的送料机构、检测探头产生运动干涉，适配多工位转盘、直线流水线等多种产线布局形式。针对不同厚度的被夹持工件，这套结构的夹持端还预留了调整垫片的安装位置，可以根据实际工件的尺寸公差快速调整夹持间隙，不需要重新加工夹块就能适配一定尺寸范围内的工件夹持需求，对于多品种小批量的生产场景适配性极强。
