带脚轮可移动滚筒输送台结构设计

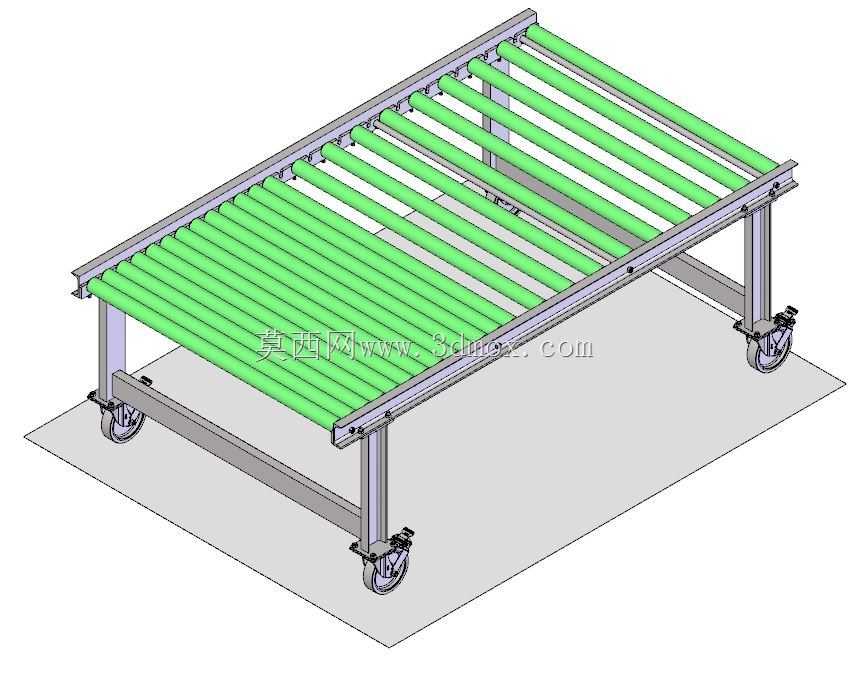

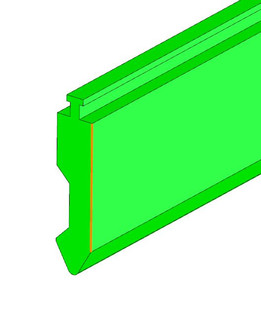

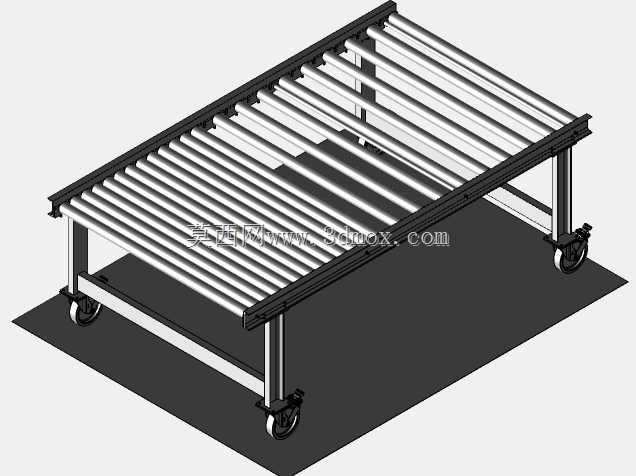

　　这款可移动滚筒输送台的设计，最初是为了解决车间内零散工位间短距离物料转运、线边临时补料的柔性输送需求，区别于固定安装的长距离辊道线，它不需要打膨胀螺栓固定地面，也不用提前排布电源气源，推到需要的位置锁死脚轮就能投入使用，适配多品种小批量生产模式下频繁调整工位布局的场景。从结构组成来看，主体框架采用标准工业铝型材拼装，型材槽口内置T型螺母连接所有支撑件，不需要焊接作业，后期如果需要调整输送面宽度、长度，只需要松开紧固件更换对应长度的型材就能完成改造，维护成本远低于焊接钢结构架体。输送面的辊筒采用等间距排布，辊筒表面包覆绿色聚氨酯材质，一方面可以增加和被输送工件接触面的摩擦力，避免硬质金属辊面刮伤工件表面涂装，

　　另一方面聚氨酯材质具备一定缓冲性能，输送重量较轻的钣金件、塑料周转箱时不会产生过大的碰撞噪音。辊筒两端采用精密深沟球轴承作为转动支撑，轴承座直接卡接在铝型材横梁的预设安装槽内，单根辊筒损坏时可以直接从槽口向上取出更换，不需要拆解整段架体，大幅缩短停机维护的时间。支撑腿部分采用分段式设计，上段和下段型材通过锁紧螺栓连接，可以根据上下游对接设备的高度差调整输送面的整体高度，调整范围覆盖650mm到900mm的常规工位高度，能和大部分装配工作台、皮带线、加工中心出料口完成高度匹配。支撑腿底部安装的是4寸万向带刹车脚轮，其中两个脚轮带定向锁止功能，推运时可以灵活转向，到位后踩下刹车踏板就能锁死滚轮和转向结构，避免输送作业时台架发生位移。

　　设计过程中重点核算了架体的承重变形量，当台面上均匀放置150kg负载时，铝型材横梁的最大挠度控制在0.8mm以内，不会因为长期负载出现永久变形，辊筒的轴径选择也经过剪切力校核，单根辊筒可以承受30kg的集中载荷，满足常规周转箱、小型零部件的输送承重要求。安装边界方面，这款输送台的整体外形长度控制在2000mm，宽度1200mm，最低高度700mm，最高高度950mm，不需要预留额外的安装操作空间，脚轮的回转半径仅为150mm，车间内1.2m宽的通道就能顺利转向通行，不会占用过多的车间通道面积。实际使用场景中，它既可以作为装配线旁的临时物料缓存台，把上道工序加工完成的工件暂存在台面上，依靠辊筒的滚动特性，操作人员不需要搬抬工件，

　　只需要轻推就能把物料送到手边的装配位置，降低作业人员的劳动强度；也可以多台拼接组成临时输送线，在设备检修、产线临时调整时替代固定输送线完成物料转运任务，不用的时候可以推到车间边角存放，不占用生产作业面积。辊筒的排布间距设置为50mm，既可以输送尺寸大于100mm的硬质周转箱，也能避免小尺寸零件卡在辊筒缝隙之间，如果需要输送更小尺寸的工件，只需要在现有辊筒之间加装加密辊筒或者铺置薄钢板就能切换为固定工作台使用，具备较强的功能拓展性。架体的侧边预留了标准的传感器安装槽位，后续如果需要升级为自动化输送线，可以直接在槽位内安装光电传感器、阻挡气缸等自动化元件，不需要额外钻孔焊接，能快速完成从无动力手动输送到半自动输送的改造升级。
