双侧对称螺旋梯配套管支撑结构设计

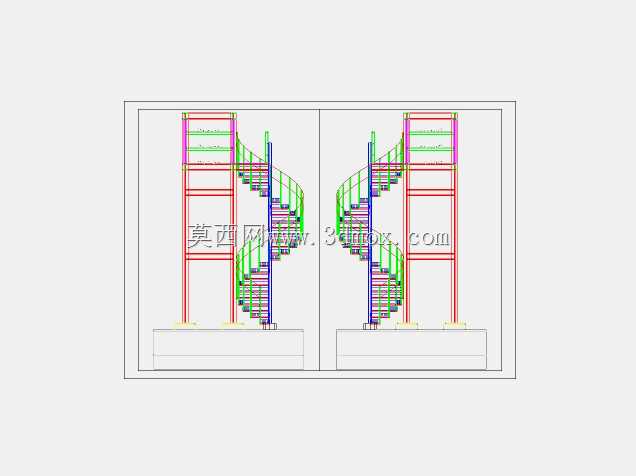

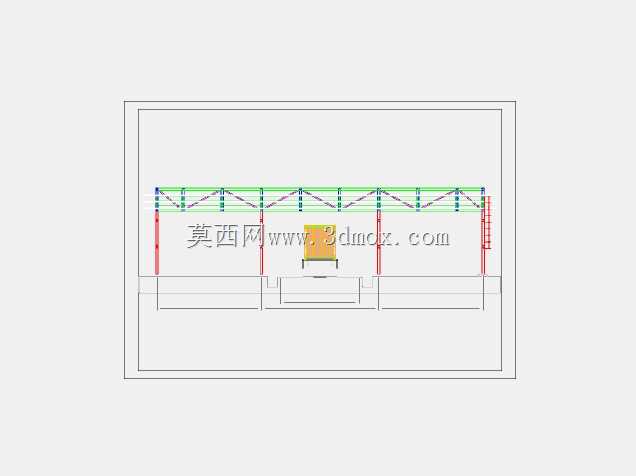

该结构主要应用于多层工业厂房、户外设备检修平台、小型商用建筑的垂直通行场景，作为螺旋楼梯的承载支撑体系，替代传统混凝土楼梯的厚重结构，适配空间局促、荷载要求适中的垂直通行需求，尤其适合旧楼改造加装、设备旁临时检修通道搭建等对占地尺寸敏感的场景。整套结构以矩形钢管焊接成型的框架作为核心承载主体，左右两侧对称布置的管架立柱承担梯段、踏步以及上部平台的全部竖向荷载，同时通过横向连系梁抵消螺旋梯段旋转产生的水平扭力，避免梯段运行过程中出现侧向晃动。设计阶段优先考虑安装边界的适配性，底部预留与预埋基础板连接的螺栓孔位，可直接与混凝土地面的预埋钢板焊接或螺栓固定，上部框架可根据现场实际层高调整横撑位置，适配2.8米到3.6米的常规层高需求，整体安装完成后投影占地宽度仅1.8米左右，相比双跑直梯节省近60%的平面占地空间。螺旋梯段的踏步与中心旋转轴、外侧护管直接连接，每级踏步下方都设置斜向支撑管与主框架立柱相连，保证踏步在承受人员通行荷载时不会出现下挠变形，外侧的彩色护管不仅起到安全防护作用，同时通过不同颜色的管材区分梯段走向，在工业场景中能起到明显的警示作用，避免人员误踏。管架的所有连接节点均采用相贯线切割后满焊处理，建模阶段已提前预留焊接收缩余量，现场安装时无需二次切割调整，所有管材的选型均经过荷载验算，主立柱采用壁厚4mm的矩形钢管，梯段支撑采用壁厚3mm的圆管，在满足单人通行荷载要求的前提下尽可能控制整体自重，降低基础承载压力。结构两侧对称的设计形式可实现双向通行，避免单螺旋梯在高峰时段的通行拥堵，框架上部预留的平台空间可衔接二层出入口的平台结构，无需额外设计过渡连接段，适配多数常规建筑的出入口标高。
