35mm间距蜗杆齿条微型升降工作台结构

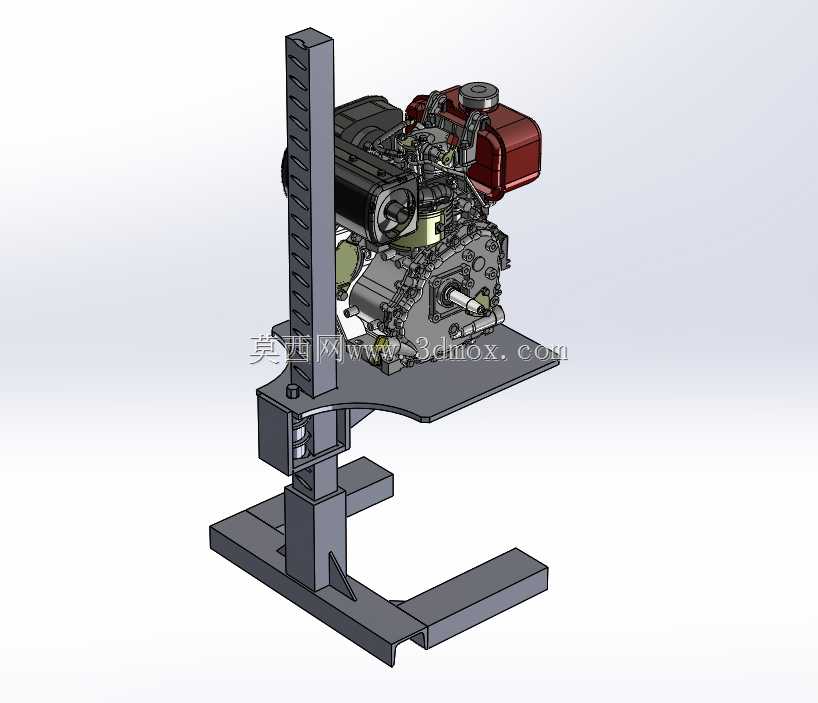

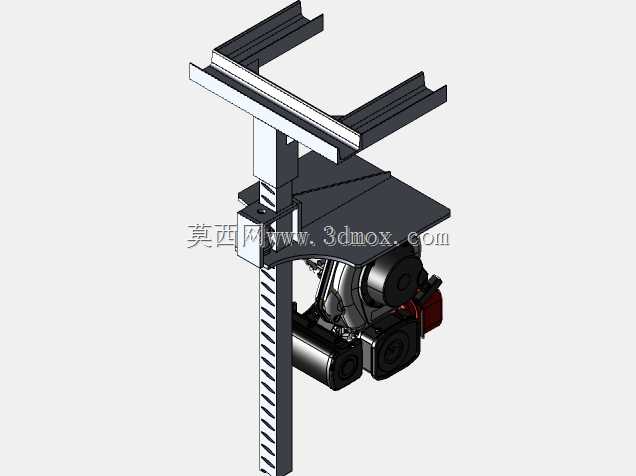

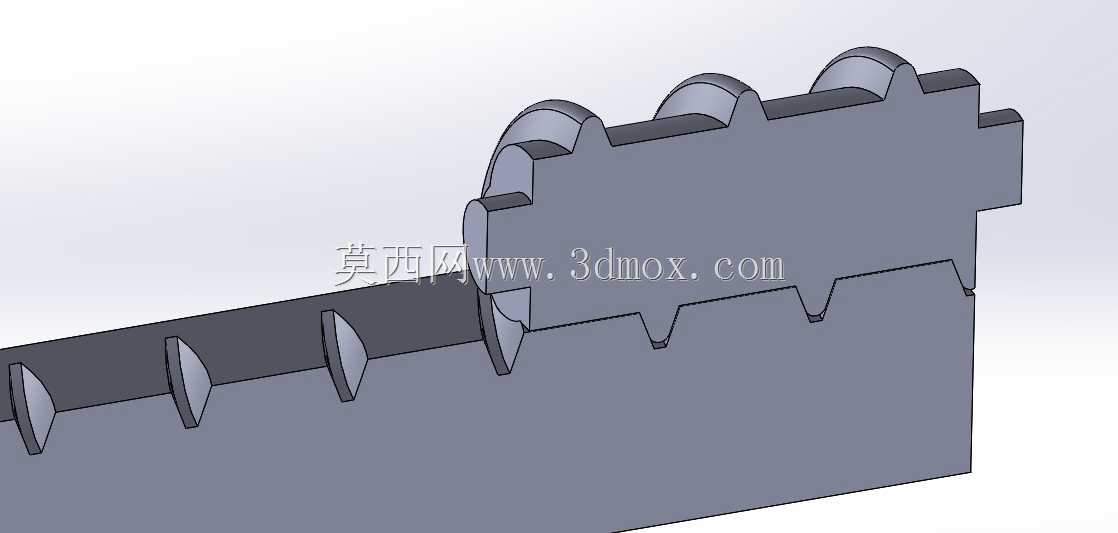

这款垂直升降承载结构采用蜗杆齿条传动形式，35mm的齿条齿距设定适配小型动力单元的检修、装配作业场景，常见于小型内燃机维保工位、实验室小型设备调平、轻型工装的高度适配环节。结构底部采用分体式H型支撑脚设计，两支承脚向外延伸的跨度经过受力校核，在承载100kg以内的负载时不会出现侧倾风险，底座与地面接触的端面预留了M10的膨胀螺栓安装孔位，可根据作业场景的固定需求选择落地放置或是螺栓锁固安装。立柱部分采用矩形钢作为承载主体，齿条直接加工在立柱的单侧立面，省去了额外安装齿条的紧固件与定位工序，传动啮合间隙可通过蜗杆座的腰型安装孔进行微调，补偿长期使用后的齿面磨损带来的回程误差。承载托板采用弯折钢板焊接成型，托板表面预留了多组不同规格的安装螺纹孔，可适配洋马系列小型单缸内燃机、小型液压泵站、轻型检测仪器的安装定位，托板与升降滑座之间设置了加强筋板，避免负载偏载时托板出现弯折变形。蜗杆传动副自带的垂直自锁特性是这款结构的核心设计点，无需额外加装抱闸、锁紧销等定位部件，当升降动作停止后，依靠蜗杆蜗轮的啮合摩擦阻力即可实现位置锁定，不会出现负载下滑的安全隐患，这一特性在单人作业的维保场景中实用性极强，操作人员无需额外操作锁紧机构即可完成高度调整后的定位作业。滑座与立柱之间采用铜基石墨润滑导向套，无需频繁加注润滑脂即可保证长期升降动作的顺畅性，导向套与立柱的配合间隙控制在0.05mm以内，既保证升降动作无卡滞，也避免了滑座出现过大的晃动量，保证托板上承载设备的位置精度。整体结构的安装边界控制在长600mm、宽450mm的占地范围内，最大升降行程可达400mm，最低工位高度为200mm，最高工位高度为600mm，可适配不同身高操作人员的作业高度需求，也可嵌入到小型自动化生产线中作为工位升降调节单元使用。在设计过程中，所有焊接部位均预留了焊后加工余量，焊接完成后对导向套安装孔、齿条安装基准面进行二次机加工，消除焊接变形带来的形位公差超差问题，保证传动部件的啮合精度与导向部件的运行顺畅度。
