工业机架标准件装配夹具结构设计

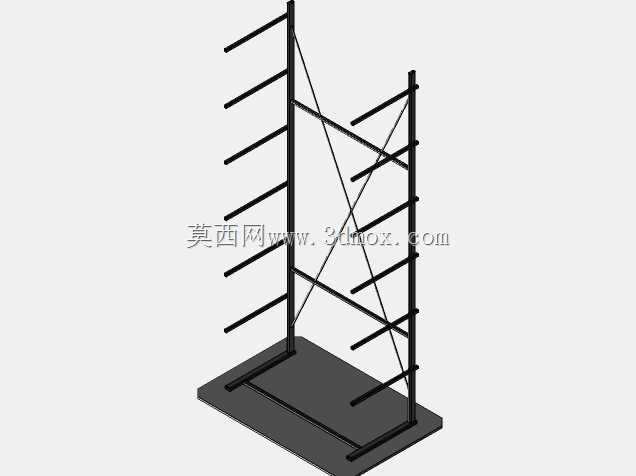

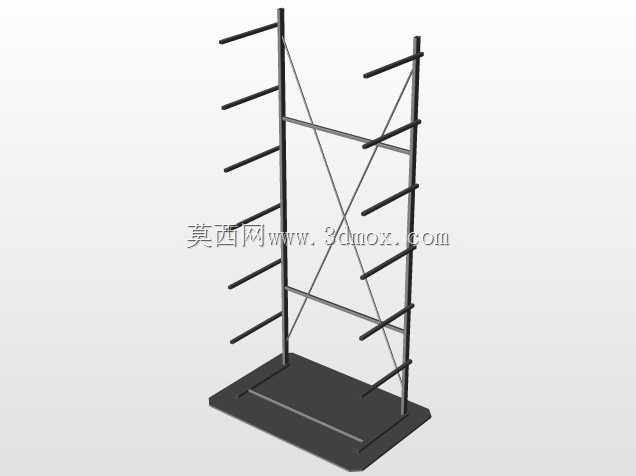

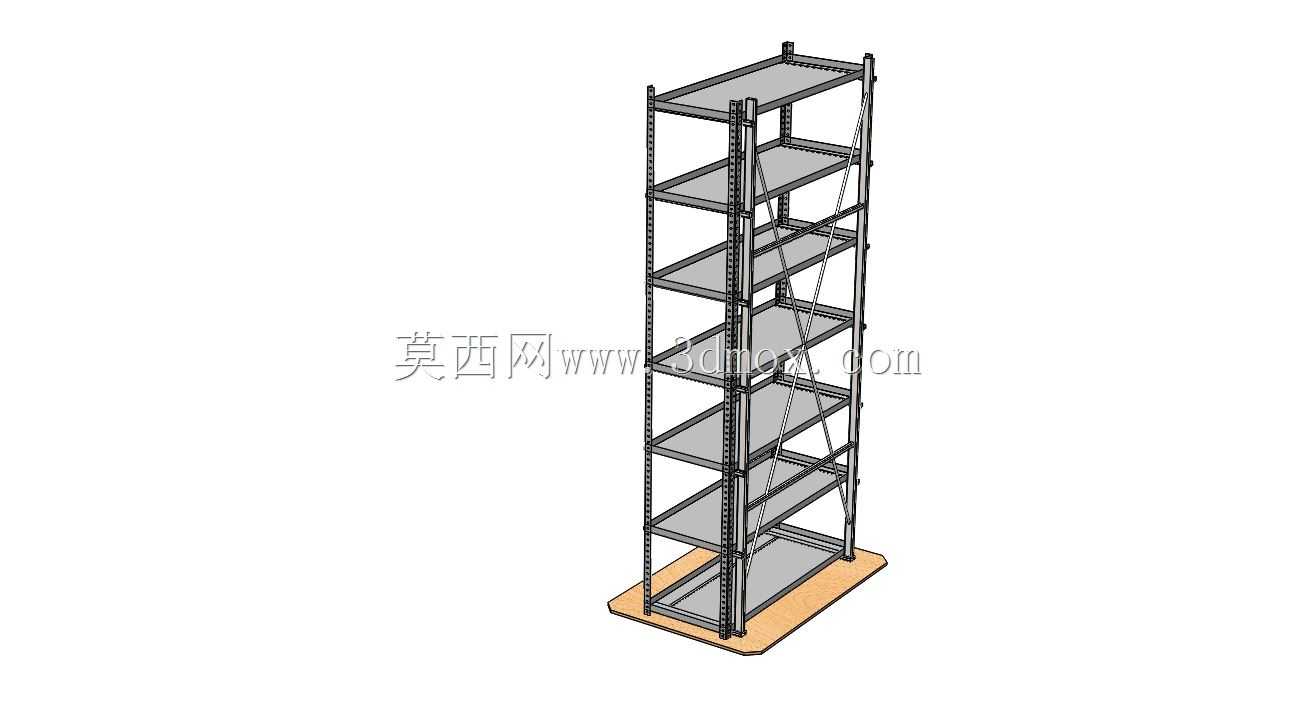

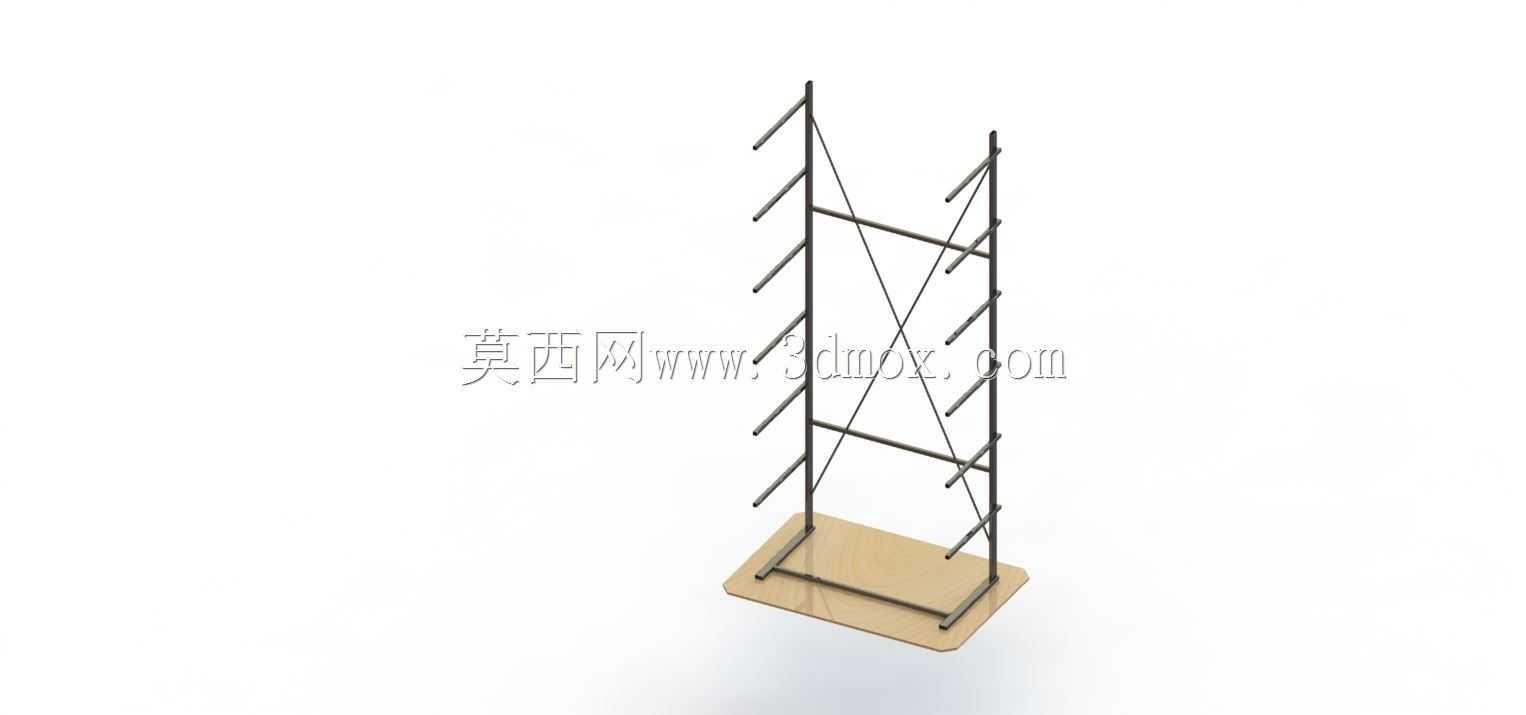

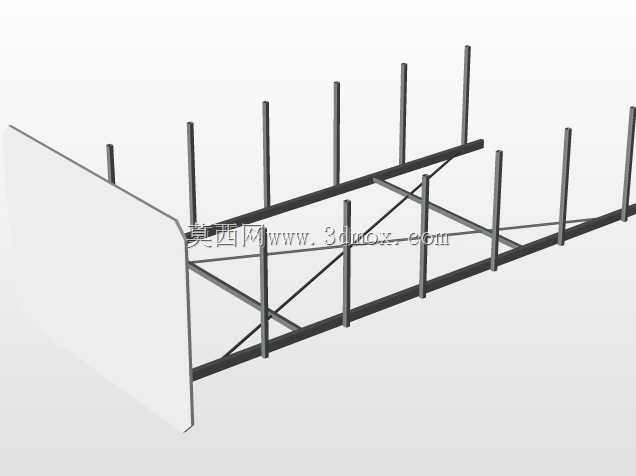

在非标自动化产线搭建、小型设备机架批量预制的场景里，这类装配夹具的核心作用是解决多根竖向型材、斜向支撑杆与底部安装板组装时的定位偏差问题，避免人工对齐时出现的型材倾斜、连接孔位错位、对角线误差超差等常见装配缺陷。日常车间里批量组装铝型材或钢制机架时，工人往往需要多人配合扶稳竖杆、测量垂直度，再逐一安装斜撑，不仅耗时久，单台机架的装配尺寸一致性很难保证，尤其是当单批次组装量达到数十台时，人工装配的累积误差会直接影响后续设备面板、功能组件的安装适配性。这款夹具的设计思路完全围绕MS系列标准机架的组装逻辑展开，底部设置一块定位基准平板，平板上预先加工了对应机架底部框架的定位槽与安装孔位，组装时可以先将底部矩形框架卡入基准槽完成初步定位，不需要额外测量底部框架的长宽尺寸与对角差。两侧的竖向定位杆对应机架的两根主立柱，每根定位杆上设置多组可调式定位卡扣，卡扣的位置完全匹配标准机架上斜撑杆的安装高度，组装主立柱时只需要将立柱贴靠在定位杆侧面，就能保证立柱与底部基准板的垂直度控制在公差范围内，不需要反复用角尺校核。斜向支撑杆的定位依托两侧定位杆上的卡扣点位，将斜撑两端分别卡入对应高度的卡扣后，两端的连接孔位会自动与主立柱上的预装孔对齐，工人可以直接拧紧紧固件，不需要反复调整斜撑角度来对孔。从安装边界来看，这款夹具适配的机架外形尺寸控制在长1000mm、宽400mm、总高2200mm的范围内，底部基准板的边缘预留了足够的扳手操作空间，工人在底部框架与基准板之间可以顺利伸入扭矩扳手完成底部连接螺栓的紧固，不会因为操作空间不足导致螺栓扭矩达不到设计要求。夹具两侧的定位杆采用可拆式设计，当机架整体的紧固件全部锁紧、结构形成稳定的受力框架后，可以快速松开定位卡扣，将组装完成的机架从基准板上吊离，整个组装过程单人即可操作，不需要额外人员配合扶料。结构设计上没有采用复杂的气动或电动定位元件，完全依靠机械定位结构保证装配精度，后期维护成本极低，适配车间多批次、小批量的机架组装作业，尤其是针对标准型号机架的预制生产，能大幅压缩单台机架的装配调校时间，同时保证同批次机架的安装尺寸完全一致，避免后续安装设备附件时出现孔位不对、面板装不上的问题。斜撑的交叉定位结构也做了避让设计，组装交叉斜撑时不会和夹具本身的结构发生干涉，每一个定位卡扣的位置都经过实际装配验证，能保证斜撑安装后机架的整体抗扭强度符合设计要求，不会出现斜撑虚接、受力不均导致的机架后期变形问题。
