机架式机柜安装用柜式组合工装

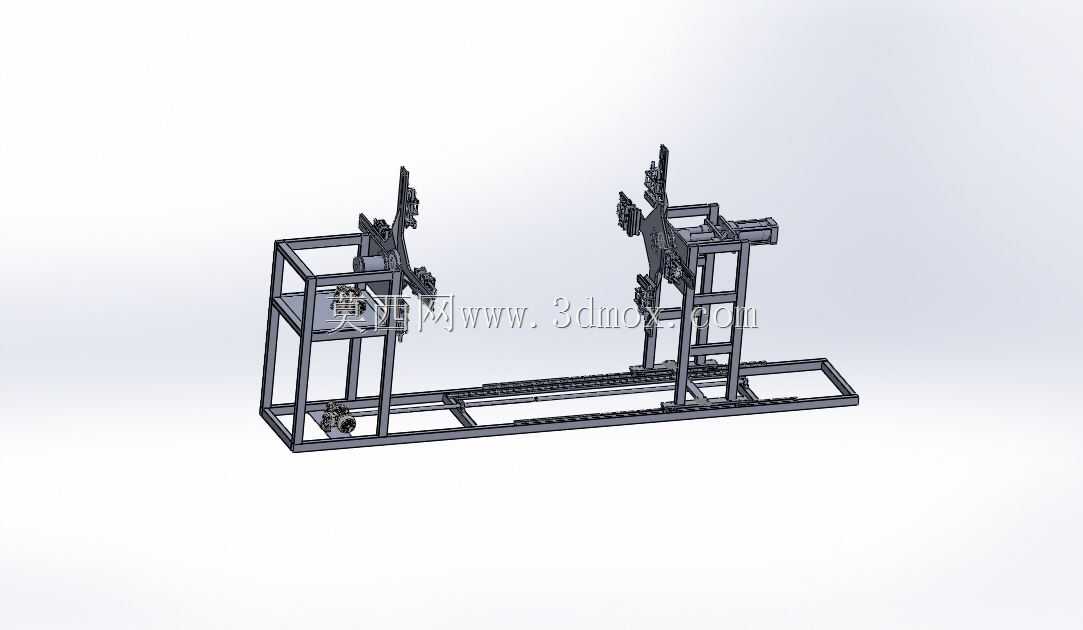

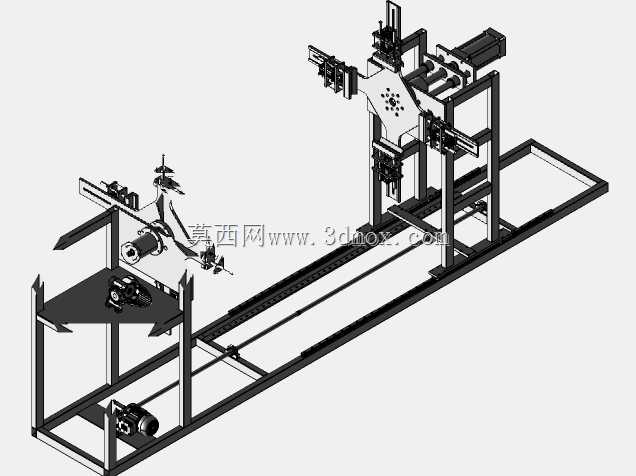

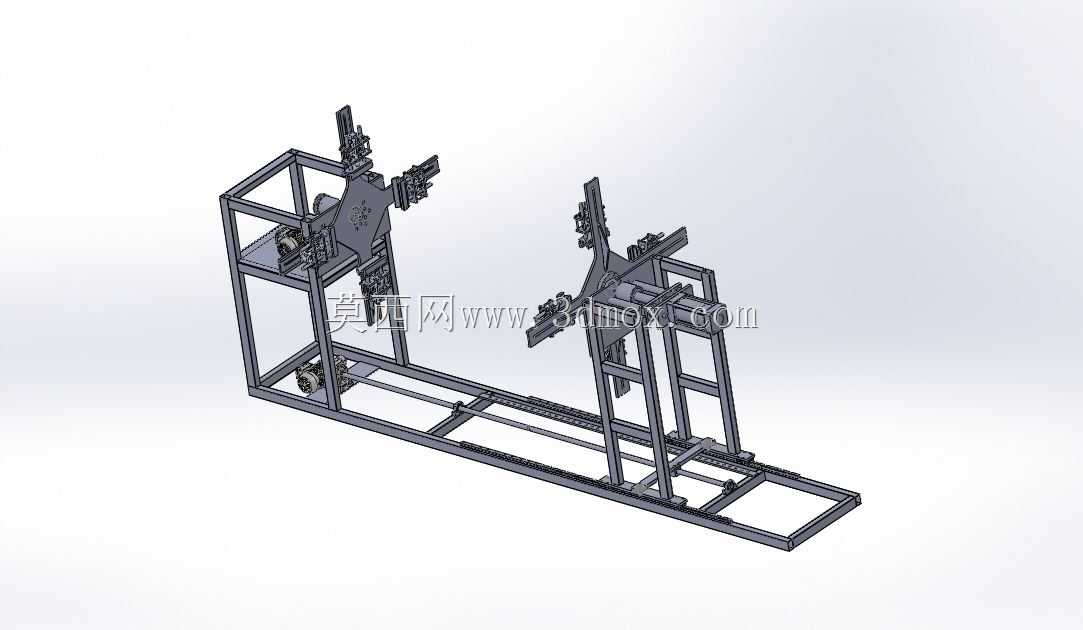

在数据中心机房建设、工业电气柜布设、车间独立控制柜安装的现场作业场景中，这类柜式组合工装主要用于承托、对位待安装的机架式机柜或独立式机柜，解决人工抬举对位时精度差、劳动强度高、安装过程易磕碰柜体漆面或内部元器件的问题。从结构设计来看，整套工装采用分体式双工位框架布局，底部为长条形方管焊接的滑移底座，底座上预留了多组安装固定孔位，可根据现场地面的预埋锚点位置灵活调整固定点位，适配不同平整度的安装地面，底座的纵向长度覆盖常规1.2米到2.2米深度的机柜安装位，横向宽度可通过两侧框架的滑移导轨调整，适配600mm到800mm宽度的标准机柜安装需求。两侧的立式承托框架上设置了多组可调式支撑爪，支撑爪的高度调节范围覆盖0.8米到2.2米的机柜安装高度，每个支撑爪端面都贴有防滑橡胶垫，避免接触机柜表面时造成划伤，支撑爪与立式框架之间通过T型螺栓连接，可根据机柜侧面的承托筋位置灵活调整固定点位，适配不同品牌、不同内部加强筋布局的机柜产品。设计过程中优先考虑了现场作业的操作空间，框架主体采用40*40*3mm的方管焊接成型，在保证整体结构刚性、承托单台重量不超过800kg机柜不变形的前提下，尽量缩减框架自身的截面尺寸，避免工装就位后占用过多机柜旁的操作通道，两侧立式框架与底部底座之间采用可拆式螺栓连接，运输时可拆分后堆叠转运，降低现场转运的难度。实际作业时，可先将工装在机柜安装就位位置提前固定，通过支撑爪将待安装的机柜托举到预设安装高度，调整机柜的水平度与前后位置后，再完成机柜底部与地面基础、机柜之间并柜连接的固定作业，过程中无需多人持续抬举机柜，仅需1到2名作业人员即可完成对位调整，大幅降低机柜安装过程中的安全风险，同时提升安装对位的精度，避免机柜安装后出现倾斜、并柜缝隙不均的问题。工装的所有活动调节部位都设置了锁紧结构，调整到位后可通过锁紧螺母固定位置，避免作业过程中出现滑移移位，框架表面采用喷塑处理，适配机房、电气车间等对现场整洁度有要求的作业场景，不会在作业过程中掉落锈渍或漆皮污染安装环境。
