多缸往复式机械传动演示结构

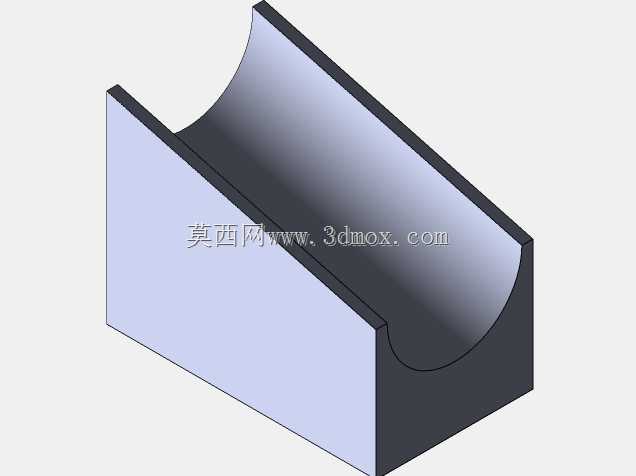

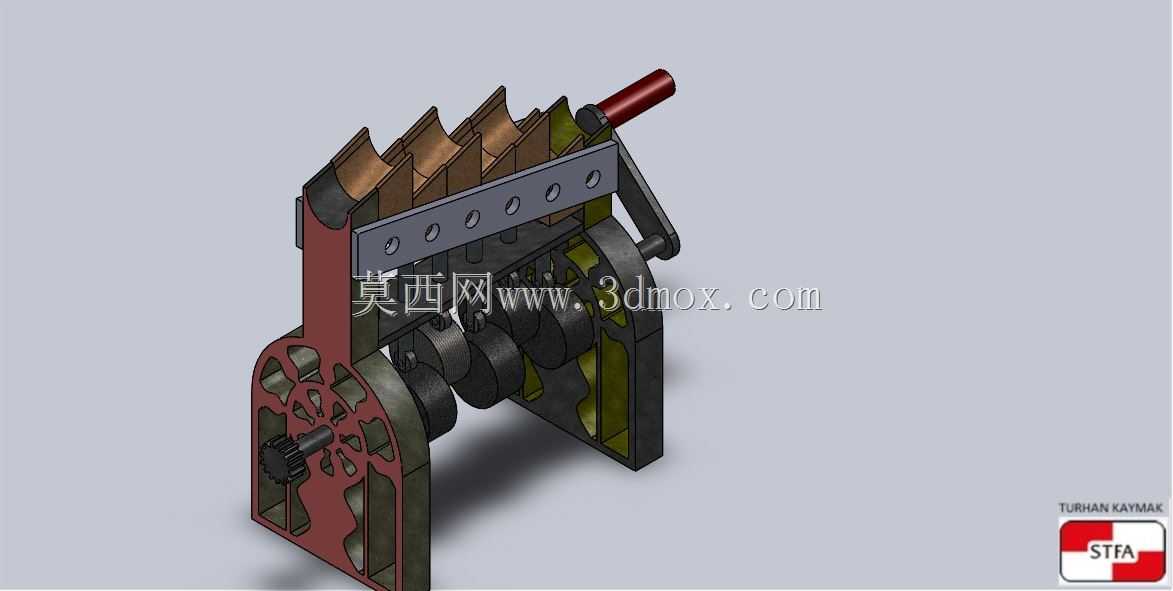

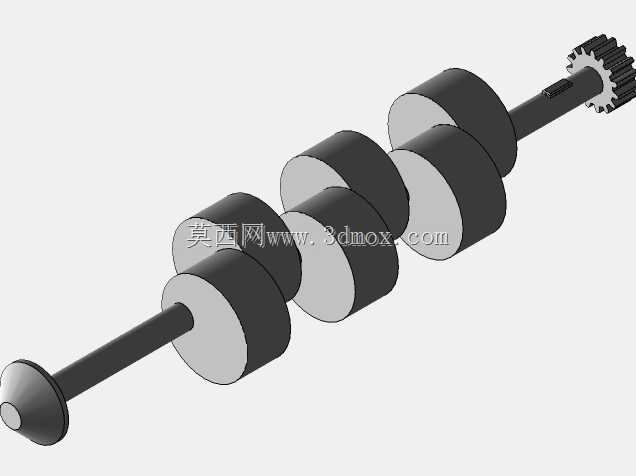

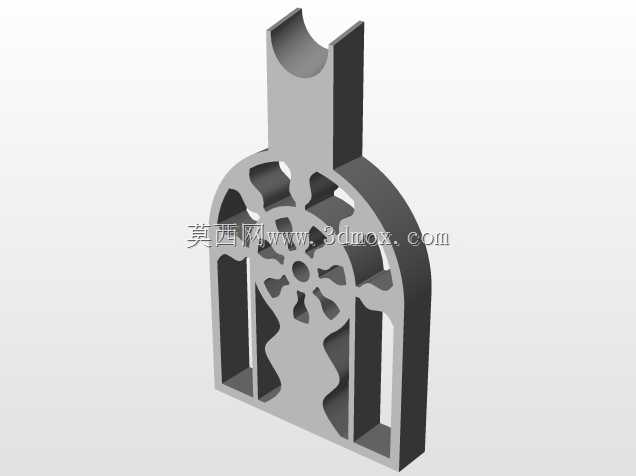

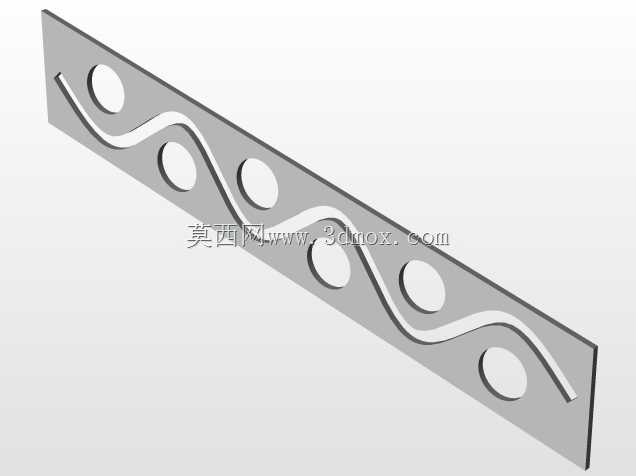

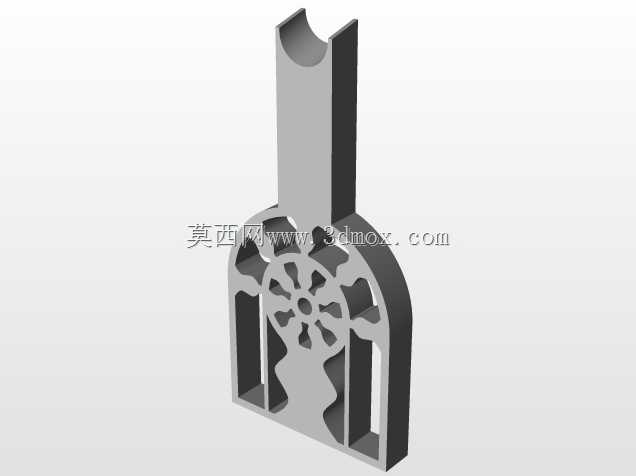

该结构属于典型的往复式动力传动演示装置，可应用于机械原理教学、传动方案验证、科普展品开发等场景，能够直观展示旋转运动与直线往复运动的转换逻辑，帮助从业者理解多缸联动的动力传递路径。从功能特性来看，装置通过齿轮组完成动力输入的扭矩传递，搭配凸轮与齿条的配合结构，将输入轴的旋转运动转化为多组活塞组件的同步往复动作，侧部的手轮结构可实现手动驱动演示，无需外接动力源即可完整展示整套传动的运行逻辑，各运动副之间预留了合理的配合间隙，避免运行过程中出现卡滞问题。设计过程中优先考虑了传动链路的可视化效果，将侧板做了镂空式框架设计，既减轻了整体结构重量，又能让内部的齿轮啮合、凸轮顶升、齿条滑移的动作全程外露，方便观察每个传动节点的运动状态；缸体部分采用分列式排布，对应多组独立的往复单元，各单元的凸轮相位角做了等差偏移，保证往复动作依次有序触发，模拟真实动力设备的做功顺序。安装边界方面，整体采用立式框架布局，底部为带加强筋的支撑底座，可直接放置于水平台面使用，无需额外的固定连接件；输入轴伸出端预留了标准的轴径连接位，可根据使用需求外接电机驱动，适配自动化演示场景；各零部件之间采用螺栓与定位销组合的连接方式，拆装便捷，方便对单个传动部件进行替换或参数调整。结构上的齿轮采用渐开线齿形设计，啮合重合度满足平稳传动的要求，凸轮轮廓曲线经过运动学仿真验证，可保证往复组件的运动行程符合设计预期，齿条与导向槽之间设置了耐磨衬垫结构，长期运行也能保持较高的运动精度，不会出现侧向偏移的问题。
