120mm规格七叶片电脑散热风扇

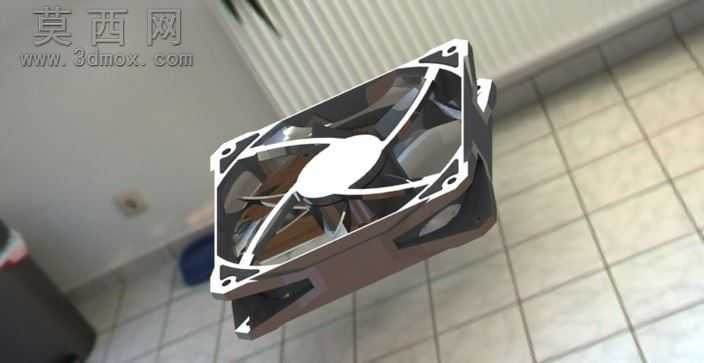

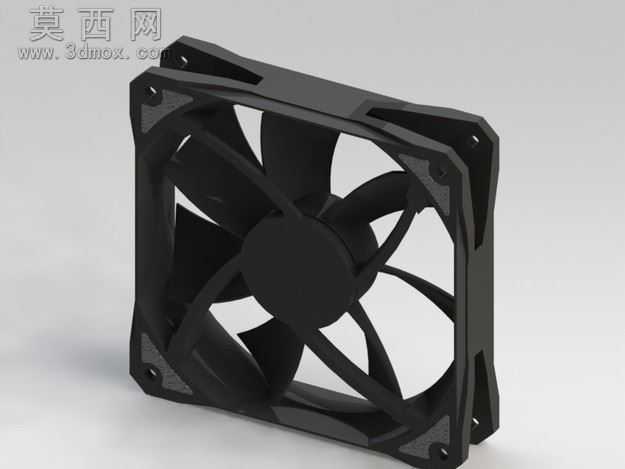

本款120mm规格七叶片散热风扇的三维建模，以台式电脑CPU风冷散热需求为核心设计出发点，基于标准12025风扇的通用安装尺寸规范开展设计，整体外框尺寸严格遵循120mm×120mm×25mm的行业通用标准，适配绝大多数台式电脑机箱、CPU风冷散热器的安装位，具备极强的通用适配性。建模过程中首先完成外框结构的搭建，外框采用方形切角的经典造型，四个角预留标准安装孔位，孔位间距符合行业通用安装规范，可兼容常规的螺丝安装、减震胶钉固定等多种安装方式；外框内侧设计有导流结构，能够对进出风气流进行规整，减少气流在框体内部的紊流损耗，提升风扇的送风效率。扇叶部分采用七叶片的布局设计，相较于常规的九叶、五叶风扇，七叶结构能够在风量与静音表现之间取得更好的平衡，每片扇叶都经过曲面参数优化，采用不等距排布设计，能够有效打散叶片转动时产生的同频共振噪音，降低风扇运行时的风噪表现；扇叶与中心轮毂的连接位置做了平滑过渡处理，减少气流在轮毂位置的滞留，提升气流通过的顺畅度。中心轮毂部分集成了扇叶的固定与转动承载结构，建模时还原了轮毂的曲面造型，与扇叶衔接自然，整体外观简洁流畅。材质表现上，整体模型采用哑光黑色硬质塑料的材质渲染效果，还原了量产散热风扇常用的PBT、PC等工程塑料的质感，表面做细微的磨砂纹理处理，避免塑料材质的廉价反光感，渲染出的效果贴近真实量产产品的视觉表现。设计过程中参考了成熟的120mm风扇结构参数，针对七叶片的气动特性调整了叶片的倾角与曲率，在保证足够送风风压的前提下，优化了叶片边缘的切风角度，降低叶片切割空气产生的高频噪音，能够满足台式电脑CPU散热、机箱通风散热等多种使用场景的需求，模型结构完整，各部件衔接合理，可用于散热结构设计参考、电脑配件方案展示等用途。
