4U机架式服务器散热风扇面板结构

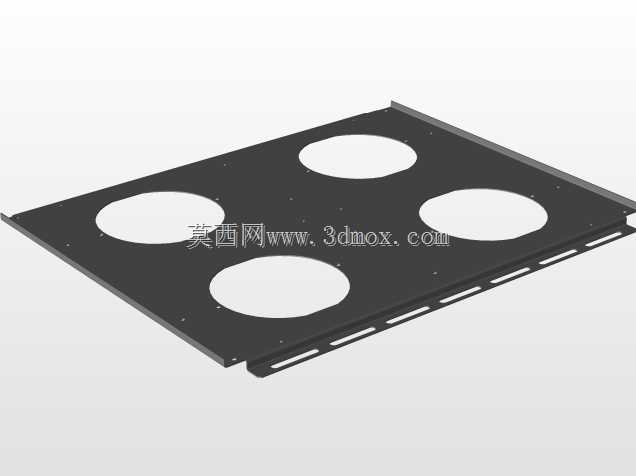

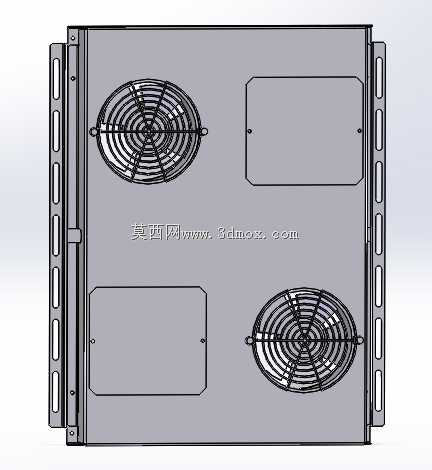

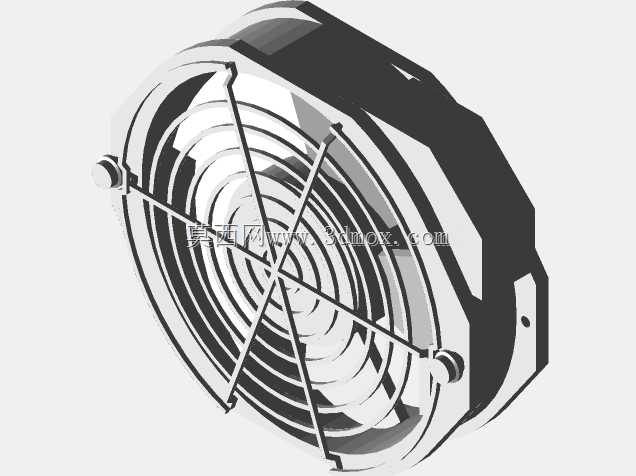

这款4U规格的机架风扇面板，主要应用于标准19英寸服务器机柜、工业工控机架设备的通风散热环节，作为机架前部或后部的气流疏导构件，承担着引导冷却气流定向流经设备内部发热元件、同时阻隔大尺寸异物进入机架内部的作用。从结构设计来看，面板整体采用钣金折弯成型工艺，两侧预留的安装挂耳完全匹配标准机架的立柱安装孔位，挂耳上的长圆孔设计可兼容一定范围内的安装公差，避免因机架加工误差导致装配卡滞，安装时无需额外制作转接件，可直接通过标准机柜螺丝固定在机架立柱上，适配4U高度的机架安装空间，安装后与机架边框齐平，不会突出机架占用额外的走线或设备布置空间。面板上对称布置了两个轴流风扇安装位，每个安装位的尺寸匹配常规120mm规格的工业轴流风扇，安装位周边预留了风扇固定螺丝孔，可直接将风扇通过螺丝锁紧在面板内侧，风扇外侧配套的防护网罩采用钢丝焊接成型结构，网罩的网格间隙经过测算，既不会过度阻挡气流流通增加风阻，又能防止运维过程中人员手指误触运转的风扇扇叶造成机械伤害，同时也能阻挡机房环境中较大的灰尘团、线缆碎屑等杂物被风扇吸入设备内部。两个风扇安装位之间预留了两个方形的盖板安装区域，这部分区域可根据实际设备的走线需求、接口扩展需求选择保留盖板封闭，或是拆卸盖板后安装电源插座、信号指示灯、走线过线胶圈等扩展配件，无需对面板进行二次切割加工，提升了面板的场景适配性。面板的钣金边缘全部做了折边钝化处理，没有裸露的锋利钣金切口，避免运维人员装配操作时被割伤，整体表面采用哑光喷塑处理，既具备基础的防锈耐刮能力，也不会在机房光照下产生反光干扰运维人员视线。从气流组织角度考虑，双风扇对称布置的方式可在面板覆盖区域形成均匀的负压区，避免单风扇布置时出现的散热死角，让冷却气流可以均匀扫过机架内部的服务器主板、电源模块、硬盘阵列等发热部件，提升整体散热效率，降低设备因局部过热出现宕机的概率。
