机械传动用直齿齿条结构设计

在各类需要将旋转运动转化为直线运动的机械传动场景中，齿条是应用极为广泛的基础传动零件，常与小齿轮配合组成齿轮齿条传动副，相比丝杠、同步带等直线传动结构，齿轮齿条传动具备传动行程长、承载能力强、传动效率高、环境适应性好的特点，在重载长行程设备中优势十分突出。

从实际应用场景来看，这类直齿齿条常见于轨道交通的轨道牵引结构、机床的长行程进给轴、自动化立体仓库的堆垛机行走机构、重型龙门设备的横梁移动结构、工程机械设备的直线动作单元中，比如有轨车辆的齿轨驱动场景中，安装在走行部的小齿轮与固定在轨道上的齿条啮合，能够在大坡度轨道上提供足够的牵引力，避免轮轨黏着不足导致的打滑问题，保障车辆在陡坡路段的稳定行驶。

该齿条采用标准直齿齿形设计，齿廓为渐开线形式，能够与同模数的标准渐开线圆柱小齿轮实现无侧隙或可控侧隙的啮合，传动过程中齿面接触均匀，载荷分布合理，可同时承受切向传动载荷与一定的径向载荷。设计过程中首先根据传动负载、运行速度、安装空间确定模数、齿距、齿高等核心参数，齿顶与齿根的过渡圆角经过优化，可有效降低啮合过程中的应力集中，提升齿根的抗弯曲疲劳强度，适配中低速重载的传动工况。

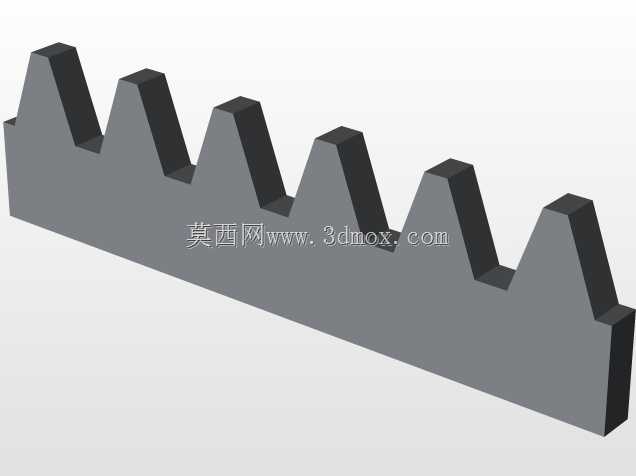

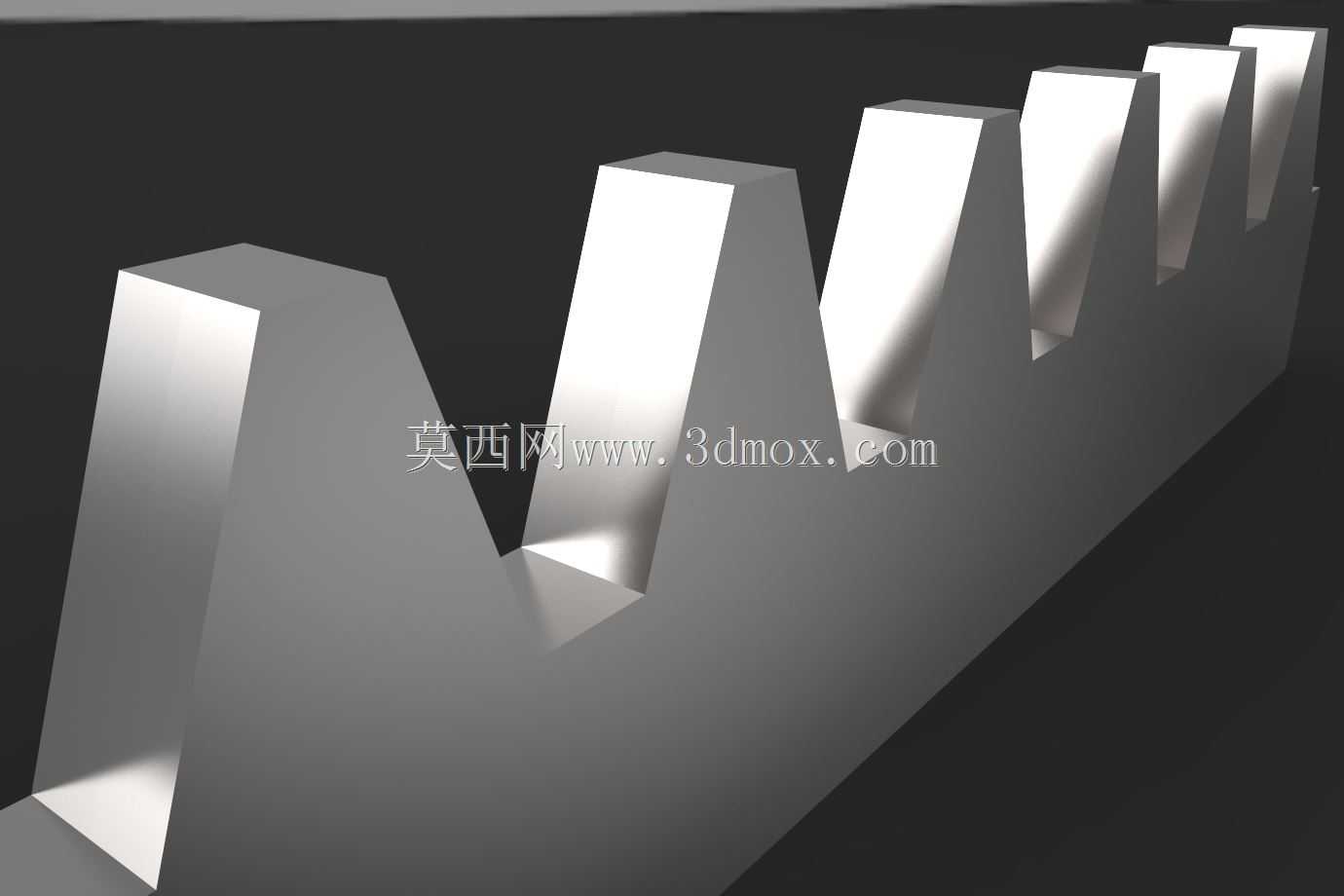

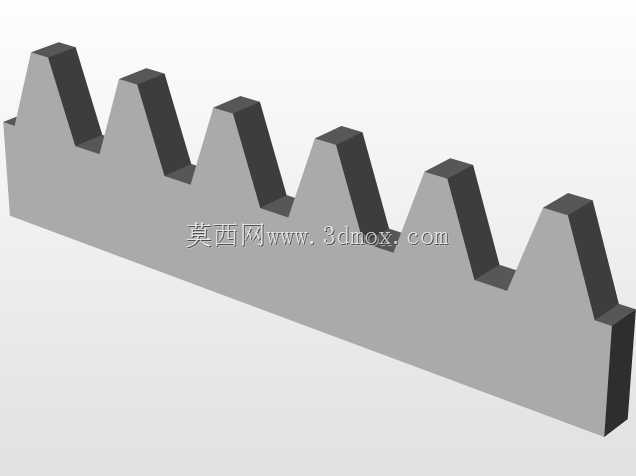

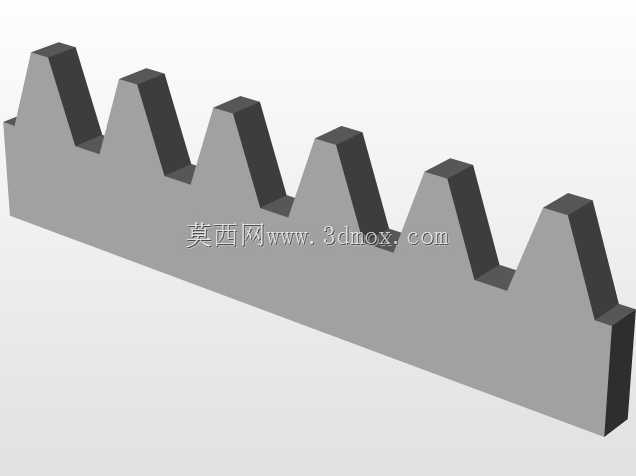

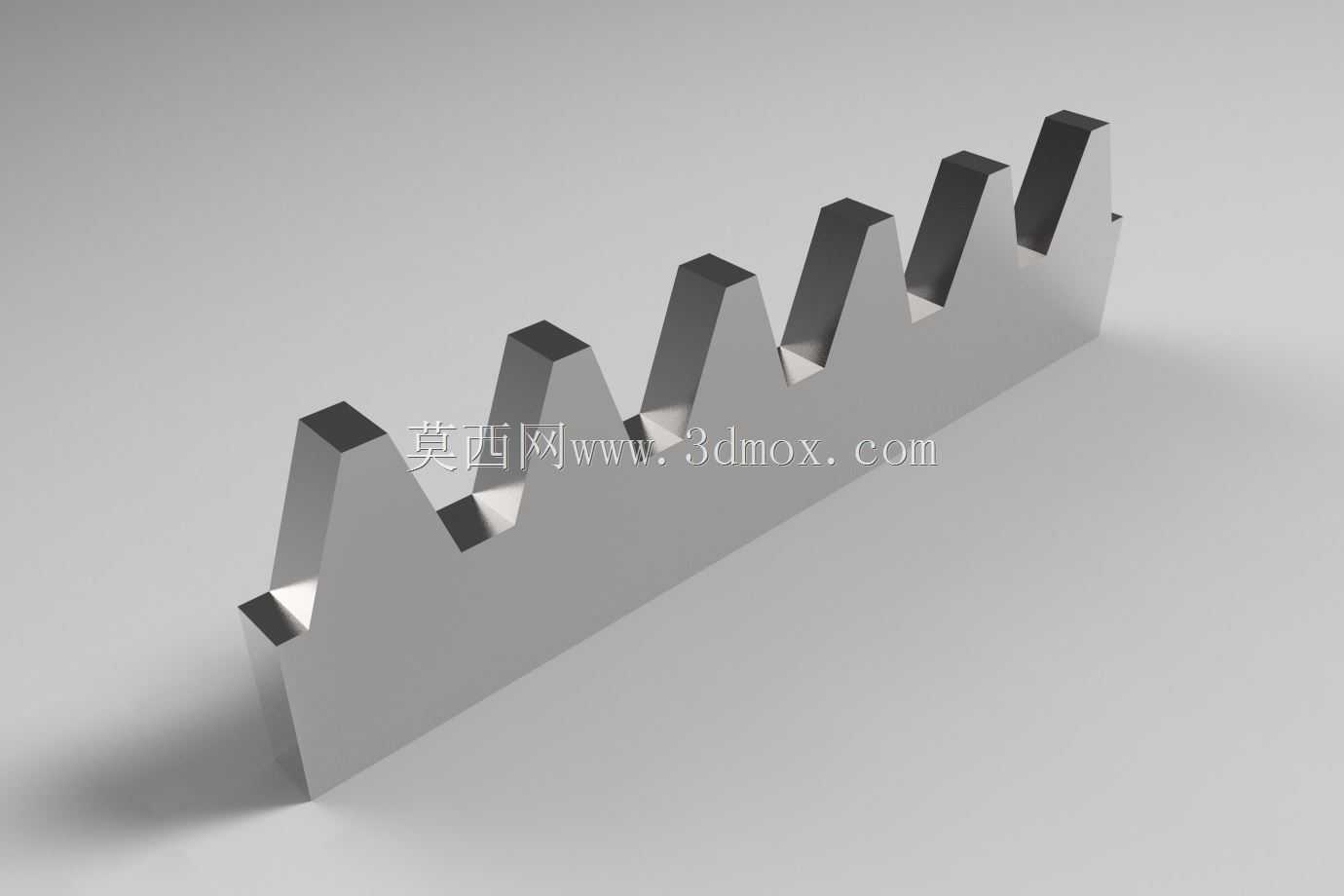

外形与安装边界方面，该齿条为长条式矩形基体结构，齿形直接加工在基体的单侧安装面上，基体背面为平整安装面，可通过螺栓压紧或定位销定位的方式固定在设备的安装基座上，安装时需要保证齿条的直线度、齿面与安装基准的平行度，同时要控制与配对小齿轮的中心距偏差，避免啮合间隙过大导致传动反向冲击，或是间隙过小导致卡滞、齿面异常磨损的问题。单根齿条的长度可根据传动行程进行拼接，拼接处需要做齿距对齐处理，保证小齿轮经过拼接位置时传动平稳无冲击。

在功能特性上，这类直齿齿条相比斜齿齿条加工难度更低，装配调整更便捷，虽然传动平稳性略逊于斜齿结构，但在多数中低速、对传动噪音要求不极端严苛的工况下完全能够满足使用需求，日常维护仅需定期在齿面涂抹润滑脂，降低齿面磨损即可，长期运行的可靠性较高，成本也更具优势。建模过程中严格遵循渐开线齿形的生成逻辑，保证齿形参数的准确性，可直接用于装配干涉检查、传动运动仿真、有限元强度校核等设计环节，为后续的零件加工、装配调试提供准确的三维参考。
