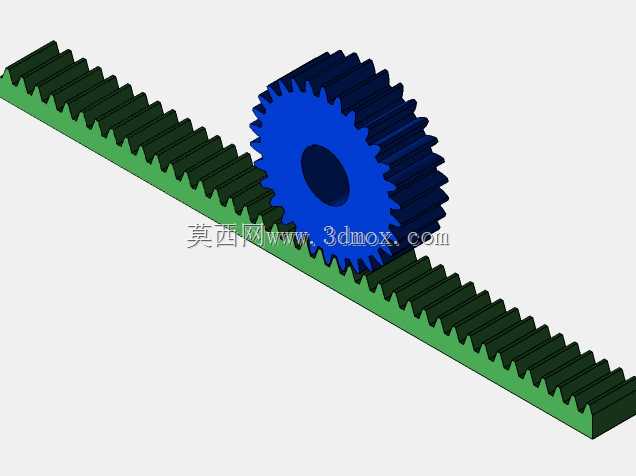

渐开线直齿圆柱齿轮与啮合齿条传动结构

这套齿轮齿条啮合结构，是机械传动领域里把旋转运动和直线运动做双向转换的典型执行部件，日常在自动化生产线的工位横移机构、数控机床的进给轴传动、立体仓储的堆垛机行走驱动、升降设备的直线位移输出场景里都能见到它的应用。和丝杠传动、同步带传动相比，齿轮齿条的传动刚性更强，单段拼接后能实现大行程的直线位移输出，负载耐受能力更适配中重型设备的传动需求，不存在同步带长期运行的拉伸松弛问题，也没有长行程丝杠的挠度变形缺陷。设计这套结构时，首先要匹配啮合的模数参数，保证齿轮和齿条的齿距、压力角完全一致，避免啮合过程中出现卡滞、侧隙过大或者齿面干涉的问题。齿轮部分采用实心辐板结构，中心设置通孔用于和传动轴配合安装，孔位可根据实际连接需求加工键槽或者做锁紧配合，齿宽尺寸和齿条的齿面宽度做匹配设计，保证全齿宽参与啮合受力，避免局部齿面过载磨损。齿条采用直齿结构，安装基准面做平整处理，可通过侧面的安装孔直接固定在设备的机架基准面上，多段齿条拼接时需要做齿距校准，保证拼接位置的啮合顺畅无卡顿。从安装边界来看，齿轮的分度圆和齿条的分度线保持相切状态，安装时需要控制好中心距的公差范围，中心距偏大会导致啮合侧隙过大，反向传动时出现空程误差，中心距偏小则会加剧齿面磨损，甚至出现运转卡滞。实际应用中，这套结构既可以通过齿轮旋转带动齿条做直线往复运动，比如机床的刀架进给、工装夹具的位置调整；也可以通过齿条的直线移动驱动齿轮输出旋转扭矩，比如部分手动调节机构、直线驱动的旋转执行装置。齿形部分采用标准渐开线齿廓，啮合过程中传动比稳定，传动效率可达九成以上，日常维护时只需要在齿面定期涂抹润滑脂，就能降低齿面磨损，延长整套传动副的使用寿命。在做设备选型匹配时，可根据实际负载大小、运行速度、行程长度调整模数、齿宽以及齿条的总长度，适配不同工况的传动需求，针对高速运行的场景，还可以在齿轮部分做减重孔设计降低转动惯量，提升传动响应速度。
