开关机架盒用多横杆式电气安装支架

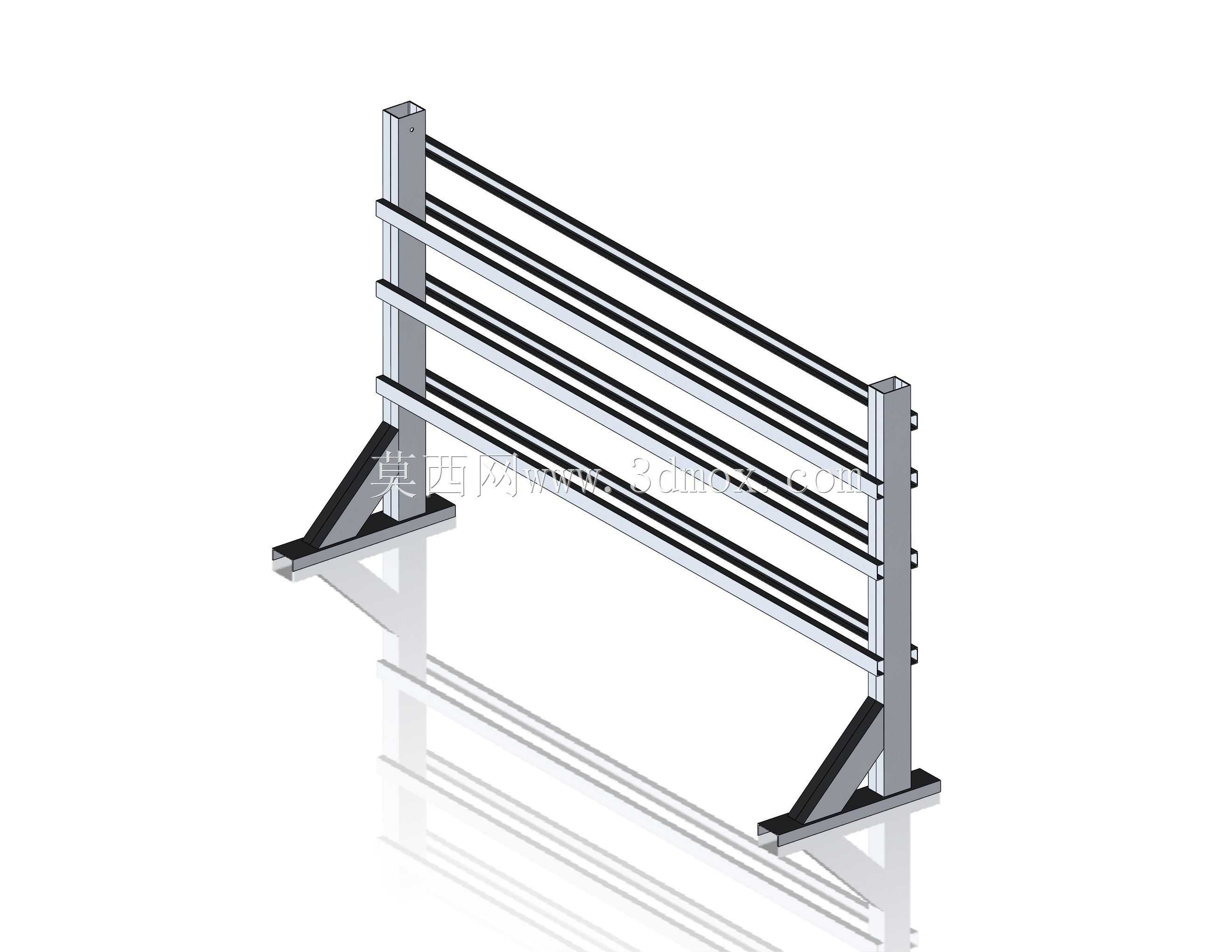

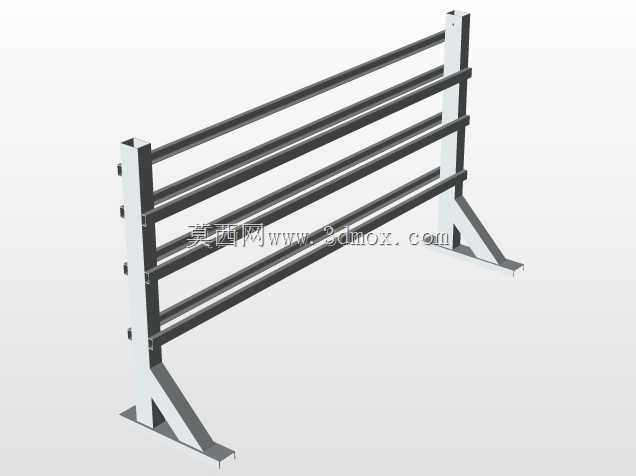

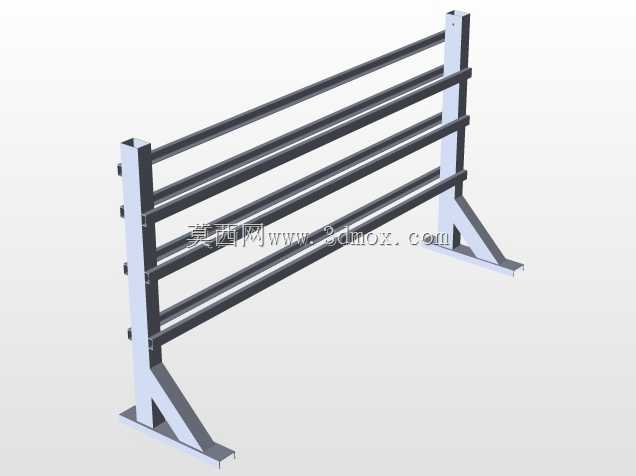

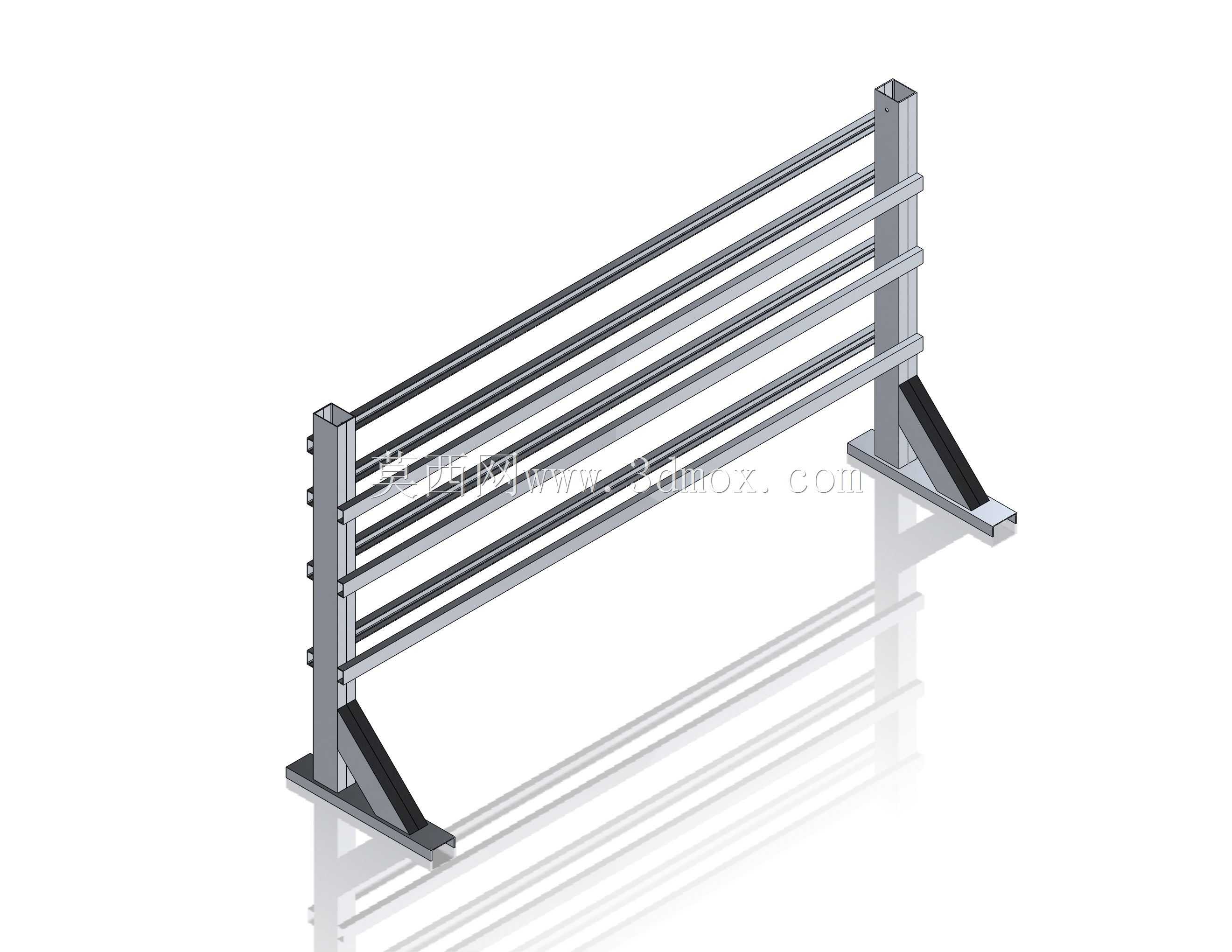

这类电气支架主要应用在工业控制柜、设备机架的电气元件布设场景中，核心作用是为开关机架盒内的走线槽、小型电气模块、接线端子排提供稳定的安装承载面，同时可作为线缆分层布设的物理支撑，避免柜内线缆杂乱堆叠，方便后期运维时的线路梳理与元件更换。从结构设计来看，整体采用双侧立式立柱搭配多根平行横向横杆的框架形式，两侧底部设置带三角加强筋的落地安装脚，安装脚预留螺栓固定孔位，可直接通过膨胀螺栓或机牙螺丝固定在机架底部的安装基面或柜体底板上，安装边界需保证底部基面平面度公差不超过1mm/m，避免支架安装后出现立柱倾斜导致横杆安装错位。横向横杆采用等间距排布，相邻横杆的间隙预留了标准扎带的穿设空间，同时横杆表面可根据安装需求开设腰型调节孔，方便不同尺寸的电气元件灵活调整安装位置，无需额外打孔适配。两侧立柱与横杆的连接采用嵌入式定位加侧面锁付的结构，相比传统焊接式支架，既保证了连接强度，也可根据实际安装需求调整横杆的数量与上下间距，适配不同高度的电气元件安装需求。底部的三角加强筋分别与立柱侧面、安装脚上表面满焊连接，可抵消支架单侧挂载元件时产生的倾覆力矩，保证支架在满负载挂载时的结构稳定性，单侧挂载的额定载荷可根据横杆壁厚调整，常规3mm壁厚的碳钢材质横杆单根可承载不超过15kg的电气元件。设计过程中优先考虑了安装操作的便捷性，整体框架的边角均做了R3倒角处理，避免安装过程中划伤线缆绝缘层或操作人员手部，立柱的顶端设置封板封堵，防止车间内的粉尘、金属碎屑进入立柱型材内部造成积尘，适配车间多尘的复杂作业环境。支架整体的宽度尺寸可根据机架盒的内部净宽做适配调整，安装时需保证支架两侧与机架盒内壁预留不小于20mm的操作间隙，方便侧面走线与螺丝锁付作业，横杆的安装平面与机架盒的安装基面保持垂直，保证安装在横杆上的电气元件处于水平状态，避免元件倾斜导致的接线端子受力不均、散热风道错位等问题。
