直齿圆柱齿轮与齿条啮合传动结构

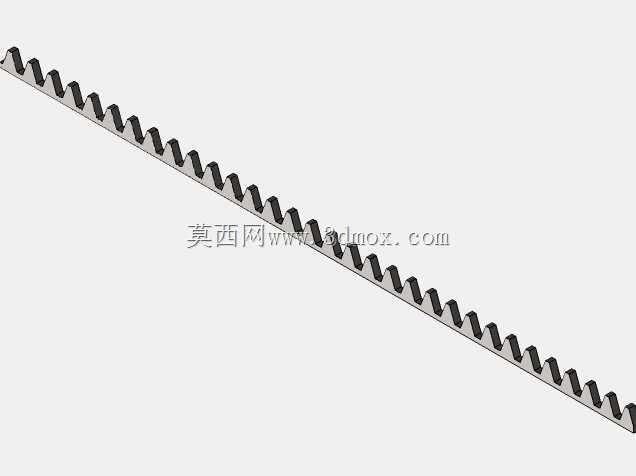

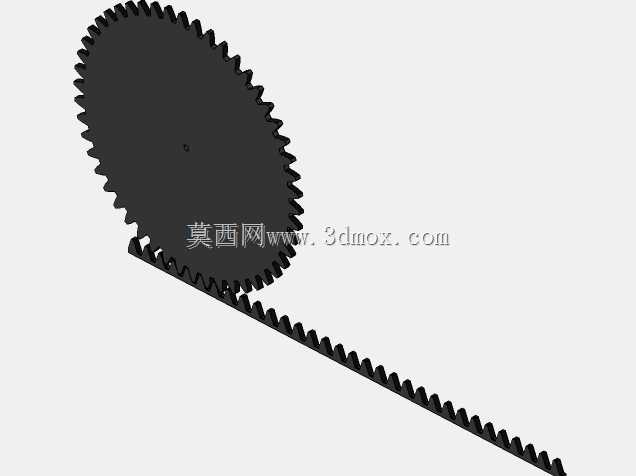

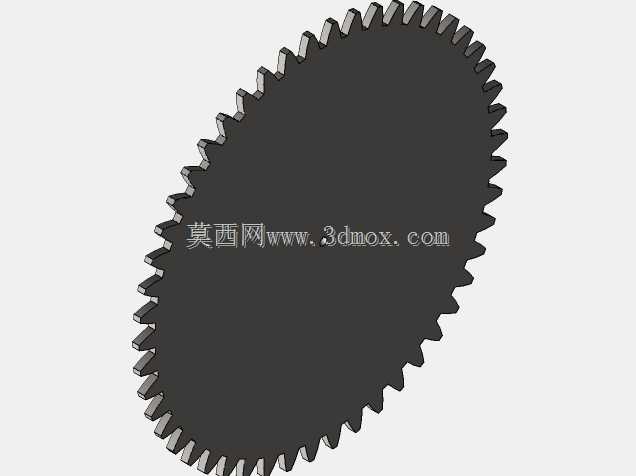

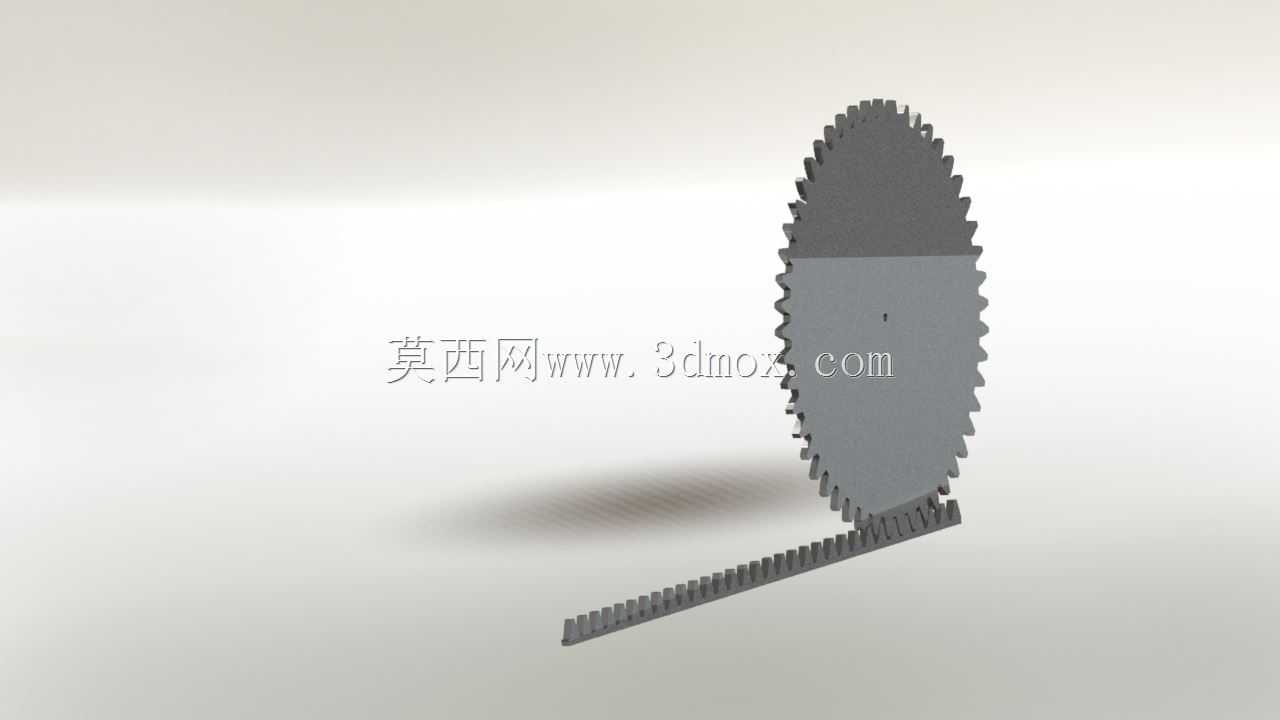

这套齿轮齿条啮合结构，核心实现旋转运动与直线往复运动的双向转换，在工业场景中覆盖极广——小到自动化生产线的工位精准平移、机床工作台的进给驱动，大到工程设备的直线行走机构、升降装置的动力传递，都能见到这类传动副的实际应用。设计阶段首先要匹配传动负载与运行精度要求，齿轮选用标准渐开线直齿齿形，齿距参数与齿条完全对应，保证啮合过程中齿面接触均匀，避免出现卡滞、侧隙过大的问题；齿条采用长条形等距齿结构，可根据实际行程需求拼接延长，适配不同的直线运动行程边界。从安装维度来看，齿轮的中心轴线需与齿条的齿向保持严格平行，齿轮分度圆与齿条的分度线要保证相切的安装位置，否则会加剧齿面磨损，甚至出现传动跳齿的故障。结构本身没有冗余的复杂部件，齿轮通过中心安装孔与动力输出轴连接，可直接配套伺服电机、减速电机等动力源，齿条则通过背面的安装沉孔固定在设备的移动基座或者固定机架上，安装调试时只需调整齿轮与齿条的啮合间隙，就能获得稳定的传动效果。相比丝杠传动、同步带传动等其他直线传动形式，齿轮齿条传动的承载能力更强，能适应大负载、长行程的传动需求，传动效率更高，在高速运行工况下也能保持稳定的动力输出，不会出现同步带打滑、丝杠长行程下垂的问题。齿形设计上做了齿顶修缘处理，能降低齿轮刚进入啮合时的冲击载荷，减少运行过程中的噪音与振动，延长整套传动副的使用寿命。在实际设备选型应用中，可根据传动速度、负载重量、运行精度的不同要求，调整齿轮的模数、齿数以及齿条的长度，适配不同的安装空间边界，不管是小型自动化设备的短距离精准移位，还是大型工程机械的长距离行走驱动，这类结构都能通过参数调整满足使用需求，是机械传动领域应用最广泛的运动转换结构之一。
