多工况适配齿轮齿条传动组件结构

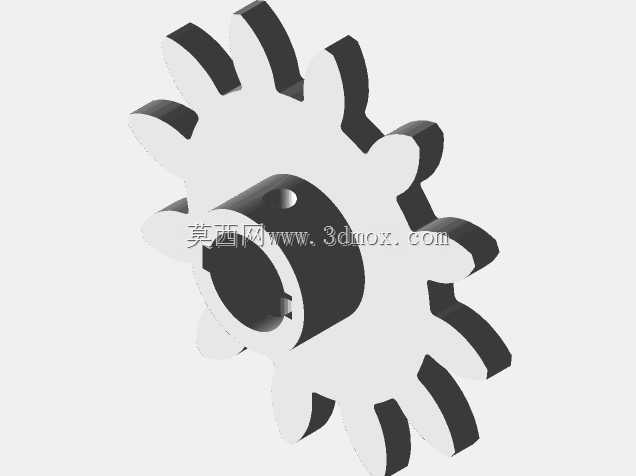

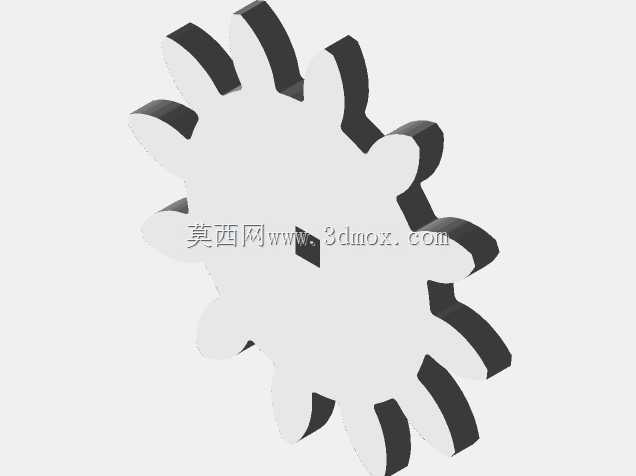

在自动化输送线、直线进给机构、重型平移装备这类需要长行程直线传动的场景里，齿轮齿条传动是替代丝杠、气缸的核心方案之一，这套啮合组件的设计完全围绕不同安装工况的适配性展开，没有采用统一齿形的通用结构，而是拆分了适配不同轨道安装形式的齿条段，以及对应啮合参数的小齿轮结构。从实际安装边界来看，齿条背部预留了沉头安装孔位，孔位间距按照通用工业铝型材、钢制安装梁的标准孔距排布，不需要额外加工转接板就能直接固定在安装基准面上，齿条的齿顶到安装背面的厚度尺寸经过公差匹配，能保证安装后齿面的啮合中心距偏差控制在0.02mm以内，避免啮合间隙过大导致的传动回程误差，或是间隙过小引发的卡滞、齿面磨损加剧问题。设计过程中没有刻意追求过高的齿面精度等级，而是针对不同使用场景做了参数区分：适配简单轨道的齿条段采用标准直齿齿形，压力角取通用的20度，适合中低速、轻载的平移场景，比如物料移栽设备的水平行走轴；复杂轨道适配的齿条段做了齿向修形，能抵消安装面轻微的平行度误差，在长行程拼接安装时，相邻齿条段的对接端做了齿距补偿设计，避免拼接位置出现啮合冲击；带安装轨的齿条段集成了导向限位边，不需要额外加装导向轮就能承受一定的侧向载荷，适合吊装类平移机构使用。配套的小齿轮也做了结构区分，带方孔的齿轮适配方形输出轴的驱动单元，不需要额外加工键槽就能实现周向固定，安装拆卸效率更高；带圆孔的齿轮适配常规带键槽的电机输出轴，能兼容市面上绝大多数标准减速电机的输出尺寸；适配孔的齿轮做了涨套连接结构，适合需要频繁调整啮合间隙、对传动精度要求更高的数控进给轴场景。整套组件的齿部啮合参数经过匹配校验，不同结构的齿条和对应小齿轮啮合时，重合度都能保持在1.2以上，保证传动过程中至少有一对轮齿处于啮合状态，避免传动断续引发的冲击振动，齿根位置做了圆角过渡处理，降低应力集中系数，在频繁正反转的工况下也能减少齿根断裂的风险。实际选型使用时，只需要根据安装面的结构形式、驱动轴的连接方式、载荷等级选择对应的齿条和齿轮组合即可，不需要重新做齿形参数的匹配计算，能大幅缩短结构设计阶段的选型周期，也能降低非标设计中因参数匹配不当导致的传动失效概率。
