重载木质自行车停放支撑架构

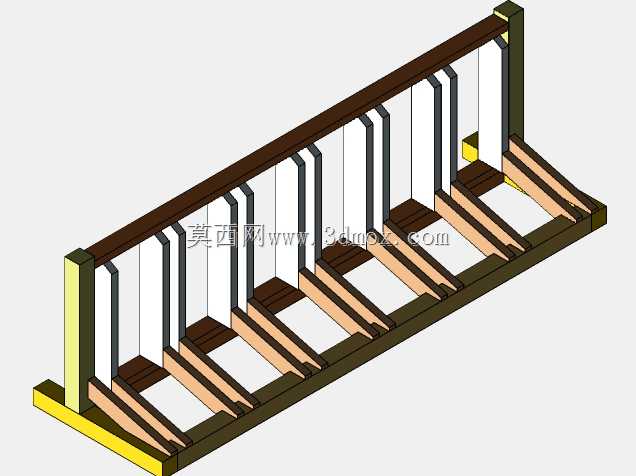

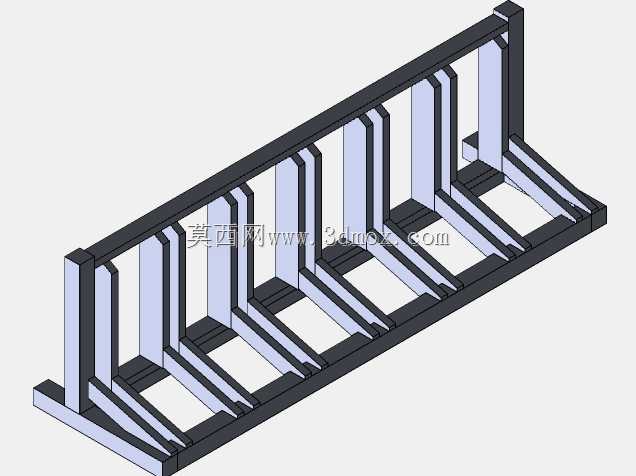

这款自行车停放支撑结构主要面向社区非机动车集中停放区、商圈户外停车点、厂区员工停车区域等场景设计，解决多辆自行车无序停放、易倒伏挤占通行空间的实际问题。结构整体采用框架式排布，单组架构可同时容纳6辆自行车并排停放，整体外轮廓长度适配常规非机动车停放区的单段规划尺寸，宽度控制在不超出人行道预留停车带的边界范围，安装时底部与硬化地面通过紧固件锚固，不会占用过多人行通道空间。设计阶段优先考虑户外长期使用的结构稳定性，与地面接触的底部承力构件采用经过压力处理的实木型材，抗潮防腐性能适配户外露天环境，整体框架连接全部采用标准紧固件锁固，全程无钉接结构，避免长期使用后钉接部位松脱、木材劈裂导致的结构失效问题。整体承重经过核算，满负载停放6辆常规通勤自行车时，整体结构总承重接近120磅，框架受力均匀分布在底部两根纵向承力梁上，不会出现局部应力集中导致的架体变形。每个自行车卡位都设置了倾斜的轮槽导向结构，车轮推入后可自然卡入限位区域，无需额外锁固即可避免车辆侧滑倾倒，相邻卡位之间设置竖向分隔挡板，避免相邻车辆的车把、脚踏发生剐蹭。结构的竖向支撑构件与底部承力梁采用直角搭接配合角件加固的连接方式，顶部设置纵向压梁将所有竖向分隔件连为整体，大幅提升整体框架的抗侧向倾覆能力，即使遇到大风天气或者车辆推入时的侧向冲击力，架体也不会出现歪斜。轮槽的倾斜角度经过反复校核，既保证车辆推入时的顺畅度，又能让车辆重心自然落在架体支撑范围内，不会出现前倾或后翻的情况。设计时还考虑了后期维护的便捷性，所有连接紧固件都采用标准件，单个构件出现磨损或腐坏时可单独拆卸更换，无需整体拆解架体；底部承力梁与地面之间预留了微小间隙，避免地面积水长时间浸泡木材，延长整体结构的使用寿命。配套的图纸包含完整的构件尺寸与装配关系，可直接用于下料加工与现场组装，适配不同场地的长度需求时，可通过增减卡位单元的方式灵活调整整体架体长度，无需重新设计核心连接结构。
